DLQ-AK-1…4

TIL HORISONTAL EN-VEJS TIL FIREVEJS UDBLÆSNING AF TILLUFT, MED FASTE LUFTREGULERINGSLAMELLER – FRONTDIFFUSOR AF STÅL

De firkantede loftdiffusorer DLQ-AK-1...4 (stål) eller ADLQ-AK-1..4 (aluminium) er velegnet til installation der flugter med loftet.

Kvadratiske loftdiffusorer

Nominelle størrelser: 300, 400, 500, 600, 625
Volumenstrømsområde: 40 – 565 l/s eller 144 – 2034 m³/h
Kvadratisk diffusorfront
Diffusorfront af galvaniseret stål, pulverlakeret
Til tilluft
Til variable og konstante volumenstrømme
Til alle typer loftsystemer
Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømhastigheden

Valgfrit udstyr og tilbehør

Synlig diffuserfront kan fås i RAL CLASSIC farver
Horisontal kanaltilslutning
Plenumboks med spjældblad

Anvendelse

Anvendelse

Loftdiffusorer af typen DLQL-AK anvendes som tilluftdiffusorer til komfortzoner
Attraktivt designelement for bygningsejere og arkitekter med høje æstetiske krav
Horisontal envejs til firevejs udblæsning af tilluft til blandet ventilation
Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømhastigheden (tilluftsvariant)
Til variable og konstante volumenstrømme
Til temperaturforskelle mellem tilluft og rumluft fra –10 til +10 K
Til rumhøjder op til 4 m ( nederste kant af nedhængt loft)
Til alle typer loftsystemer

Særlige egenskaber

Horisontal envejs til firevejs udblæsning af tilluft
Diffusorfront af formet stål, pulverlakeret
Til alle typer loftsystemer
Studsesiden kan vælges
Horisontal kanaltilslutning

Nominelle størrelser

300, 400, 500, 600, 625

Beskrivelse

Varianter

DLQ-AK-1: Envejs udblæsning af luft
DLQ-AK-2: Tovejs udblæsning af luft
DLQ-AK-2E: Tovejs udblæsning af luft, til hjørner
DLQ-AK-3: Trevejs udblæsning af luft
DLQ-AK-4: Firevejs udblæsning af luft

Dele og egenskaber

Kvadratisk frontdiffusor med faste luftreguleringslameller
Frontramme til diffusor
Diffusorfront er fastgjort til plenumboksen og kan ikke fjernes

Tilbehør

M: Spjældblad til udligning af volumenstrømmen

Konstruktionsegenskaber

Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
Studs med rille til gummipakning (hvis der er bestilt en gummipakning som tilbehør)

Materialer og overflader

Diffusorfront af formet stål
Spjældblad og plenumboks af galvaniseret stål
Pakning af gummi
Diffusorfront pulverlakeret RAL 9010, ren hvid
P1: Pulverlakeret, RAL CLASSIC farver

Standarder og retningslinjer

Lydeffektniveau for luftgenereret støj målt i henhold til EN ISO 5135

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
Inspektion og rengøring i henhold til VDI 6022

Teknologi

Firkantet

25 – 500 l/s

90 – 1,800 m3/h

55 – 1,060 cfm

298 – 623 mm

Tekniske informationer

Funktion, Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

Schematic illustration

① Diffuser face
② Plenum box
③ Suspension lug
④ Spigot

Optional
⑤ Damper blade for volume flow rate balancing

Funktionel beskrivelse

Loftdiffusorer leder luften fra klimaanlæggene ind i rummet. Den resulterende luftstrøm inducerer høje niveauer af rumluft og reducerer derved hurtigt luftstrømmenes hastighed og temperaturforskellen mellem tilluft og rumluft. Loftdiffusorer giver mulighed for store volumenstrømme. Resultatet er en blandet strømningsventilation i komfortzoner med en god samlet rumventilation, der kun skaber meget lidt turbulens i opholdszonen.

Loftdiffusorer af typen DLK-AK har faste lameller. Den horisontale luftudblæsning er envejs til firevejs. Temperaturforskellen mellem tilluft og rumluft kan svinge fra -10 til +10 K.

Nominelle størrelser	300, 400, 500, 600, 625 mm
Mindste volumenstrøm	40 – 150 l/s eller 144 – 540 m³/h
Maksimal volumenstrøm, med LWA ≅ 50 dB(A)	545 – 565 l/s eller 1962 – 2034 m³/h
Temperaturforskel mellem tilluft og rumluft	–10 to +10 K

De maksimale volumenstrømme gælder for et lydeffektniveau på ca. 50 dB (A). De nøjagtige værdier for alle parametre kan bestemmes med vores designprogram; Easy Product Finder.

Hurtig valgstabellerne giver et godt overblik over volumenstrømmene og de tilsvarende lydeffektniveauer og differenstryk.

DLQ-AK-1, DLQ-AK-2, DLQ-AK-3, DLQ-AK-4 (tilluft), lydeffektniveau og samlet differenstryk

Nominel størrelse	V		Spjældbladets position
Nominel størrelse	V		0°		45°		90°
Nominel størrelse	V		Δpt	LWA	Δpt	LWA	Δpt	LWA
Nominel størrelse	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300	40	144	10	16	12	19	18	23
300	65	234	26	31	32	34	47	38
300	95	342	56	42	67	45	101	49
300	120	432	90	50	107	53	161	57
400	50	180	4	<15	6	<15	10	13
400	105	378	19	28	25	32	42	35
400	160	576	45	41	58	45	99	48
400	215	774	81	50	105	54	178	57
500	100	360	5	16	7	19	14	23
500	180	648	16	32	22	35	46	39
500	260	936	33	43	47	46	97	50
500	340	1224	57	50	80	53	166	57
600	150	540	4	14	7	19	14	23
600	265	954	14	31	21	36	44	40
600	385	1386	29	42	44	47	94	51
600	505	1818	50	50	76	55	161	59
625	150	540	4	11	7	16	15	21
625	265	954	14	28	21	33	46	38
625	385	1386	29	39	44	44	97	49
625	545	1962	59	50	88	55	194	60

DLQ-AK-2E (tilluft), lydeffektniveau og samlet differenstryk

Nominel størrelse	V		Spjældbladets position
Nominel størrelse	V		0°		45°		90°
Nominel størrelse	V		Δpt	LWA	Δpt	LWA	Δpt	LWA
Nominel størrelse	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300	40	144	9	16	11	18	17	22
300	65	234	24	31	28	33	45	37
300	95	342	50	42	61	44	96	48
300	120	432	80	50	97	52	153	56
400	50	180	4	<15	6	9	10	13
400	105	378	19	28	25	31	45	35
400	160	576	45	41	59	44	104	48
400	215	774	82	50	106	53	188	57
500	100	360	5	12	7	16	15	20
500	180	648	16	30	23	34	47	38
500	260	936	34	41	47	45	98	49
500	350	1260	61	50	86	54	178	58
600	150	540	4	11	7	15	13	20
600	265	954	13	29	21	33	41	38
600	385	1386	27	41	43	45	87	50
600	515	1854	48	50	78	54	155	59
625	150	540	4	8	7	13	14	17
625	265	954	13	26	21	31	42	35
625	385	1386	27	38	43	43	89	47
625	565	2034	58	50	93	55	193	59

Loftdiffusorer med firkantet front. Kun til tilluft, til komfortzoner. Frontdiffusor med faste luftreguleringslameller til horisontal envejs til firevejs udblæsning af tilluft. Til montering i alle typer nedhængte lofter.

Komponent, der er klar til montering, og som består af frontdiffusor med faste luftreguleringslameller, frontramme med perimeterforsegling, plenumboks, studs med sidetilslutning og ophængningshuller.

Studs egnet til kanaler i henhold til EN 1506 eller EN 13180.

SoLydeffektniveauet for den luftgenererede støj målt i henhold til EN ISO 5135.

Særlige egenskaber

Horisontal envejs til firevejs udblæsning af tilluft
Diffusorfront af formet stål, pulverlakeret
Til alle typer loftsystemer
Studsens side kan vælges
Horisontal kanaltilslutning

Materialer og overflader

Diffusorfront af formet stål
Spjældblad og plenumboks af galvaniseret stål
Pakning af gummi
Diffusorfront pulverlakeret RAL 9010, ren hvid
P1: Pulverlakeret, RAL CLASSIC farver

Teknisk data

Nominelle størrelser: 300, 400, 500, 600 mm
Mindste volumenstrøm: 440 – 150 l/s eller 144 – 540 m³/h
Maksimal volumenstrøm, med LWA ≅ 50 dB(A): 545 – 565 l/s eller 1962 – 2034 m³/h
Temperaturforskel mellem tilluft og rumluft: –10 to +10 K

Størrelsesdata

V _______________________ [m³/h]
Δpt _______________________ [Pa]

Luftgenereret støj

LWA _______________________ [dB(A)]

Type
DLQ-AK Ceiling diffuser

No. of sides for air discharge
1
2
2E
3
4

Damper blade for volume flow rate balancing
No entry: none

M With

Accessories
No entry: none
L With lip seal

Nominal size [mm]
300

400

500

600

625

Exposed surface
No entry: powder-coated RAL 9010, pure white
P1 Powder-coated, specify RAL CLASSIC colour
Gloss level
RAL 9010 50 %
RAL 9006 30 %

All other RAL colours 70 %

Spigot side
No specification required in case of 4-way air discharge
A
B
C
D

Ordre eksempel: DLQ-AK-3-M/600/P1-RAL 9006/A

Antal sider til udblæsning	3
Tilslutning	Plenumboks, horisontal tilslutning
Spjældblad til udligning af volumenstrømmen	Med
Nominel størrelse	600
g overfl	RAL 9006, hvid aluminium, glans 30
Studsens side	A

Varianter, Dimensioner og vægt, Produkt detaljer

DLQ-AK-1

DLQ-AK

Diffuser face DLQ-AK-1

Spigot sides – A, B, C, D

DLQ-AK

Installations eksempler, Installations detaljer, Oplysninger og nomenklatur

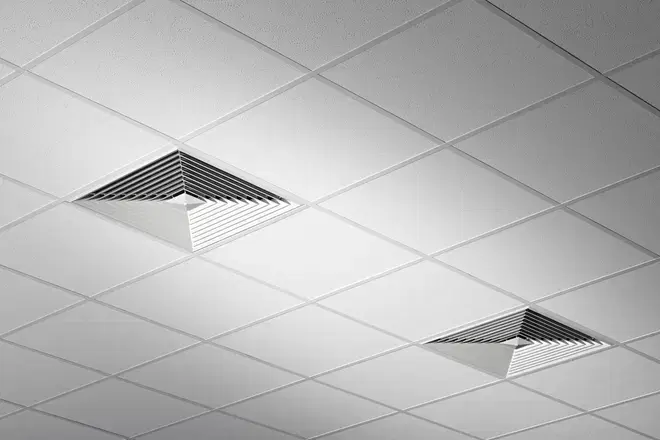

Installation in T-bar ceilings, arrangement in a row

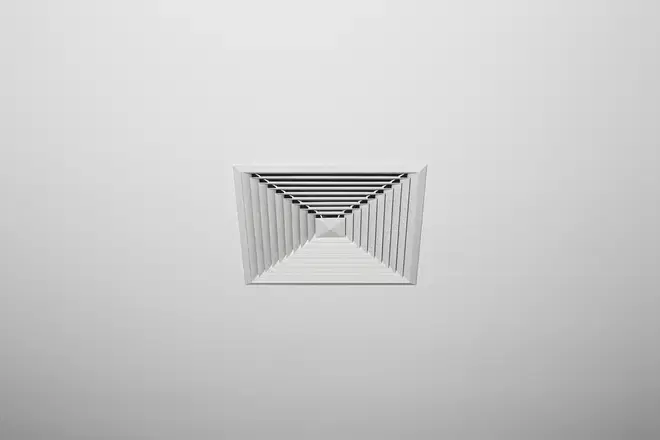

Flush ceiling installation

① Duct
② Suspension lug
③ Diffuser face

Horizontal duct connection
Four suspension lugs
Suspension with cords, wires or hangers, to be provided by others

Installation og idriftsættelse

Med fordel til rum med en fri højde på op til 4,0 m
Installation som flugter med loftet
Horisontal eller vertikal kanaltilslutning
Udfør om nødvendigt en volumenstrømsudligning med spjældbladet

Der er kun tale om skematiske diagrammer til illustration af installationsdetaljer.

Principal dimensions

ØD [mm]

Outer diameter of the spigot

ØD₁ [mm]

Outer diameter of a circular diffuser face

ØD₂ [mm]

Diameter of a circular diffuser face style

ØD₃ [mm]

Diameter of a circular plenum box

□Q₁ [mm]

Outer diameter of a square diffuser face

□Q₂ [mm]

Dimensions of a square diffuser face style

□Q₃ [mm]

Dimensions of a square plenum box

H₁ [mm]

Distance (height) from the lower edge of the suspended ceiling to the lower edge of the diffuser face

H₂ [mm]

Height of a ceiling diffuser, from the lower edge of the suspended ceiling to the upper edge of the spigot

H₃ [mm]

Height of a ceiling diffuser with plenum box, from the lower edge of the suspended ceiling to the upper edge of the plenum box or of the spigot

A [mm]

Position of the spigot, defined by the distance of the spigot centre line to the lower edge of the suspended ceiling

C [mm]

Length of the spigot

m [kg]

Weight

Nomenclature

LWA [dB(A)]

A-weighted sound power level of air-regenerated noise

V [m³/h] and [l/s]

Volume flow rate

Δtz [K]

Supply air to room air temperature difference, i.e. supply air temperature minus room temperature

Δpt [Pa]

Total differential pressure

Aeff [m²]

Effective air discharge area

All sound power levels are based on 1 pW.

Principal dimensions

ØD [mm]

Outer diameter of the spigot

ØD₁ [mm]

Outer diameter of a circular diffuser face

ØD₂ [mm]

Diameter of a circular diffuser face style

ØD₃ [mm]

Diameter of a circular plenum box

□Q₁ [mm]

Outer diameter of a square diffuser face

□Q₂ [mm]

Dimensions of a square diffuser face style

□Q₃ [mm]

Dimensions of a square plenum box

H₁ [mm]

Distance (height) from the lower edge of the suspended ceiling to the lower edge of the diffuser face

H₂ [mm]

Height of a ceiling diffuser, from the lower edge of the suspended ceiling to the upper edge of the spigot

H₃ [mm]

Height of a ceiling diffuser with plenum box, from the lower edge of the suspended ceiling to the upper edge of the plenum box or of the spigot

A [mm]

Position of the spigot, defined by the distance of the spigot centre line to the lower edge of the suspended ceiling

C [mm]

Length of the spigot

m [kg]

Weight

Nomenclature

LWA [dB(A)]

A-weighted sound power level of air-regenerated noise

V [m³/h] and [l/s]

Volume flow rate

Δtz [K]

Supply air to room air temperature difference, i.e. supply air temperature minus room temperature

Δpt [Pa]

Total differential pressure

Aeff [m²]

Effective air discharge area

All sound power levels are based on 1 pW.

Downloads

Produktoplysninger

Product data sheet Type DLQ-1-4-AK

Product data sheet 3,7 MB pdf

Certifikater

Non-CE Manufacturer's statement DLQ-AK

DLQ-AK_NotCE_2022_02_08_14_23_03_DE_en Certificate 1,6 MB pdf

Brugsanvisninger

DLQ-AK - Installationsvejledning

Installationsvejledning 1,2 MB pdf
Installation manual Ceiling diffusers

A00000054447 Installation manual 520 KB pdf
Installation manual Air terminal devices

IM_2018_06_A00000054447 Installation manual 1,2 MB pdf

TROX Services

Produktsøgning A-Z Nemt og hurtigt

TROX Easy Product Finder Hurtig. Pålidelig. Nyskabende.

Kompetence Kompetence - spændende iscenesat.

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

STATISTICS AND WEBSITE ANALYSIS

These cookies make it possible to collect data for statistics and analysis so that TROX can measure the performance of the websites visited, identify technical problems and find starting points for optimisation. They may be set by us or by third parties whose services we use on our sites. Users also help to identify, for example, which pages are used most frequently or only rarely or how people navigate between web pages. All information used by third parties is aggregated and anonymised.

DLQ-AK-1…4

TIL HORISONTAL EN-VEJS TIL FIREVEJS UDBLÆSNING AF TILLUFT, MED FASTE LUFTREGULERINGSLAMELLER – FRONTDIFFUSOR AF STÅL

Anvendelse

Beskrivelse

Teknologi

Tekniske informationer

Funktion, Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

Varianter, Dimensioner og vægt, Produkt detaljer

Installations eksempler, Installations detaljer, Oplysninger og nomenklatur

Downloads

Produktoplysninger

Product data sheet Type DLQ-1-4-AK

Certifikater

Non-CE Manufacturer's statement DLQ-AK

Brugsanvisninger

DLQ-AK - Installationsvejledning

Installation manual Ceiling diffusers

Installation manual Air terminal devices

TROX Services

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE
