TFP

FOR HØJ LUFTRENHED MED MEGET HØJE HYGIEJNEKRAV, EGNET TIL LOFTMONTERING

Farmaceutisk renrumsarmatur som afsluttende filtertrin med Mini Pleat filterpaneler til separation af suspenderede partikler. Anvendes i meget følsomme områder inden for lægemidler, medicin og biologi

  • Mini Pleat filterpaneler med nedstrøms væsketætninger opfylder de højeste hygiejnekrav
  • Nemt, tidsbesparende og sikkert filterskift
  • Armaturfronten holdes på plads af magneter og kan hængsles ned for at lette rengøring og validering; filterskift med patenteret drejeklips
  • Nydesignede støtter til montering i nedsænkede lofter
  • Robust, svejset konstruktion
  • Kompakt konstruktion, velegnet til lave lofter
  • Forskellige armaturfronter, så de ideelt opfylder individuelle krav
  • Horisontal eller vertikal tilslutning
  • Aftagelig studs til installation i lukkede lofter i tilfælde af horisontal tilslutning
  • Til luftrenhedsklasse 5 til 8 i henhold til ISO 14644-1
  • Opfylder hygiejnekravene i henhold til VDI 6022

Anvendelse

Anvendelse

  • Farmaceutisk renrumsarmatur til loftsinstallation som sidste filtertrin og til luftfordeling i følsomme områder i den farmaceutiske industri
  • Montering af filterelementer til udskillelse af suspenderede partikler som aerosoler, giftigt støv, vira, bakterier fra indblæsnings- eller udsugningsluften

Særlige egenskaber

  • Kompakt konstruktion
  • Installation i fladt loft
  • Aftagelig studs til installation i lukkede lofter
  • Armaturet kan demonteres fra fronten
  • Filterskift med patenteret drejeklips
  • Støtter til montering i nedsænkede lofter


Nominelle størrelser

  • 400, 500, 600, 625 [mm]

Beskrivelse

Varianter

  • TC-S: Cirkulær studs med toptilslutning, ophængningsøjer i siden øverst
  • TC-FC: Cirkulær studs med toptilslutning, med støtter til montering i nedsænkede lofter
  • SC-S: Cirkulær studs med sidetilslutning, ophængningsøjer øverst på siden
  • SC-FC: Cirkulær studs med sidetilslutning, med støtter til montering i nedsænkede lofter
  • SCR-S: Cirkulær studs med sidetilslutning, aftagelig, ophængningsøje øverst i siden
  • SCR-FC: Cirkulær studs til sidetilslutning, aftagelig, med støtte til montering i nedsænkede lofter


Udførelse

  • Stål, pulverlakeret, RAL 9010, ren hvid


Påbygningsdele

  • FD: Hvirvelarmatur til loft
  • TDF: Hvirvelarmatur til loft

Supplerende produkter

  • Mini Pleat filterpaneler (MFP)
  • Tilhørende filterelementer skal bestilles separat

Konstruktionsegenskaber

  • Svejset filterkabinet med tætningsramme til montering af filterelementer, med en tætning på nedstrømssiden
  • Monterede trykmålepunkter til overvågning af driftsdifferenstrykket og med indvendigt målerør

Materialer og overflader

  • Kabinet og armaturfront fremstillet af stål, pulverlakeret RAL 9010, ren hvid

Idriftsættelse

  • Montering af filterelementer med væsketætning på downstream-siden
  • Filterelementet presses på ved hjælp af fire patenterede drejeklemmer
  • Armaturfronten er hængslet fast og holdes på plads af magneter; der kræves ikke ekstra værktøj


Standarder og retningslinjer

  • Hygiejnen opfylder kravene i henhold til VDI 6022, VDI 3803, DIN 1946 del 4, ÖNORM H 6021 og ÖNORM H 6020, SWKI VA 104-01 og SWKI 99-3, samt EN 16798


Vedligeholdelse

  • Armaturfronten kan hængsles ned for at lette demontering og rengøring
  • Det er ikke nødvendigt at fjerne partikelfilteret for at rengøre det (tætning på nedstrøms side)
  • Nem udskiftning af filterelementer på grund af den specielle rammeprofil; ingen ekstra væsketætningsramme er nødvendig

Tekniske informationer

Funktion, Specifikationstekst, Ordrekode

  • Funktion
  • Specifikationstekst
  • Ordrekode
Schematic illustration TFP-SCR-FC

① Casing
② Removable spigot with lip seal
③ C rail for adjustable supports
④ Supports for suspended ceiling
⑤ Locknut
⑥ Adjusting screw
⑦ Suspended ceiling
⑧ Holding spring
⑨ Fluid seal
⑩ Filter pack
⑪ Air terminal device (can be hinged down)
⑫ Turn clip (patented)
⑬ Holding magnets

Farmaceutisk renrumsfilter til loftsmontering som sidste filtertrin og til luftfordeling i følsomme områder i den farmaceutiske industri. Montering af filterelementer til udskillelse af svævepartikler som aerosoler, giftigt støv, vira og bakterier fra indblæsnings- eller udsugningsluften. Svejset filterkabinet med tætningsramme til fastgørelse af Mini Pleat-filterpanelerne, med en væsketætning på nedstrømssiden. Med sidetilslutning- eller toptilslutningsstuds. Sidetilslutningsstudsen kan fjernes, hvis det ønskes.

Mini Pleat-filterpanelerne presses sammen med fire patenterede drejeklemmer. Kabinet med monterede trykmålepunkter til overvågning af driftsdifferenstrykket og med indvendigt målerør.

Armaturfronten er fremstillet af stål, pulverlakeret (RAL 9010), type FD og TDF; kan hængsles ned for at lette demontering og rengøring.

Lækagetest for hvert kabinet.


 Særlige egenskaber

  • Kompakt konstruktion
  • Installation i fladt loft
  • Aftagelig studs til installation i lukkede lofter
  • Armaturet kan demonteres fra fronten
  • Filterskift med patenteret drejeklips
  • Støtter til montering i nedsænkede lofter


Materialer og overflader

  • Kabinet og armaturfront fremstillet af stål, pulverlakeret RAL 9010, ren hvid


Udførelse

  • Stål, pulverlakeret, RAL 9010, ren hvid

TFP–SC-S–FD/600×198×330
||||||
123456

1 Type
TFP: Terminalfiltre til farmaceutiske renrum


2 Variant
TC-S: Cirkulær studs med toptilslutning, ophængningsøjer i siden øverst
TC-FC: Cirkulær studs med toptilslutning, med støtter til montering i nedsænkede lofter
SC-S: Cirkulær studs med sidetilslutning, ophængningsøjer øverst på siden
SC-FC: Cirkulær studs med sidetilslutning, med støtter til montering i nedsænkede lofter
SCR-S: Cirkulær studs med sidetilslutning, aftagelig, ophængningsøje øverst i siden
SCR-FC: Cirkulær studs til sidetilslutning, aftagelig, med støtte til montering i nedsænkede lofter

3 Air terminal enhed
FD
TDF

4 Nominel størrelse [mm]
400, 500, 600, 625

5 Studsens diameter [mm]
D

6 Kabinet højde [mm]
G1

Varianter, Dimensioner

  • Varianter
  • DIMENSIONER

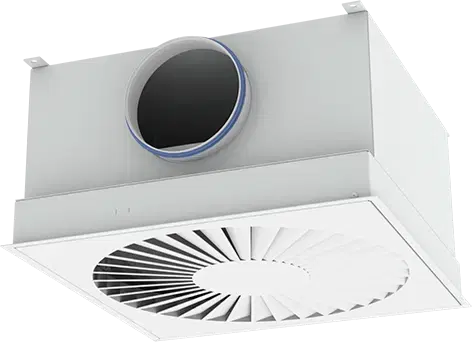

Pharmaceutical clean room terminal filter, variant TFP-TC-S

  • Top entry circular spigot

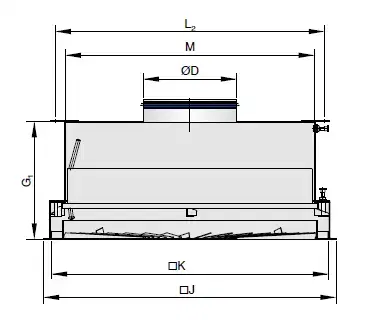

TFP-TC-S, front view

Produktspecifikke data: TFP-TC-S

Alle vægte er netto, uden emballage

①②③④⑤⑥⑦⑧⑩
NSB × H × T∅DG₁KHMJLL₂kg
400295 × 295 × 8515825036537130839833534810
500395 × 395 × 8519825046547140849843544815
600495 × 495 × 8519825056557150859853554821
625520 × 520 × 8519825059059653362356057323

① Nominel størrelse ② Filterstørrelse ③ Studsens diameter ④ Kabinettets højde ⑤ Enhedens overordnede dimensioner ⑥ Kabinettets overordnede dimensioner ⑦ Kabinet flangens overordnede dimensioner ⑧ Ophæng i toppen, afstand mellem skruehuller ⑨ ~ Vægt


PRODUKTSPECIFIKKE DATA: TFP-TC-FC

Alle vægte er netto, uden emballage

①②③④⑤⑥⑦⑧⑨⑩
NSB × H × T∅DG₁KHMJLL₂FCkg
400295 × 295 × 8515825036537130839831444275 – 17512
500395 × 395 × 8519825046547140849841454275 – 17517
600495 × 495 × 8519825056557150859851464275 – 17523
625520 × 520 × 8519825059059653362353966775 – 17525

① Nominel størrelse ② Filterstørrelse ③ Studsens diameter ④ Kabinettets højde ⑤ Enhedens overordnede dimensioner ⑥ Kabinettets overordnede dimensioner ⑦ Kabinet flangens overordnede dimensioner ⑧ Ophæng i toppen, afstand mellem skruehuller ⑨ Dimensioner på nedhængt loft ⑩ ~ Vægt

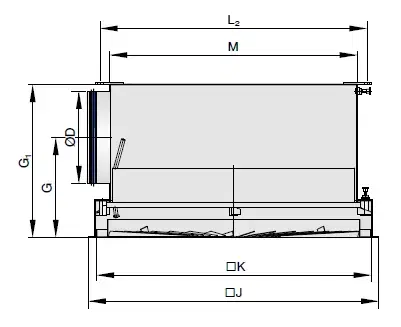

PRODUKTSPECIFIKKE DATA: TFP-SC-S

Alle vægte er netto, uden emballage

①②③④⑤⑥⑦⑧⑨⑩
NSB × H × T∅DG₁KHMJLL₂Gkg
400295 × 295 × 8515833036537130839833534821511
500395 × 395 × 8519833046547140849843544821516
600495 × 495 × 8519833056557150859853554821522
625520 × 520 × 8519833059059653362356057321524

① Nominel størrelse ② Filterstørrelse ③ Studsens diameter ④ Kabinettets højde ⑤ Enhedens overordnede dimensioner ⑥ Kabinettets overordnede dimensioner ⑦ Kabinet flangens overordnede dimensioner ⑧ Ophæng i toppen, afstand mellem skruehuller ⑨ ~ Vægt



PRODUKTSPECIFIKKE DATA: TFP-SC-FC

Alle vægte er netto, uden emballage

①②③④⑤⑥⑦⑧⑨⑩
NSB × H × T∅DG₁KHMJLL₂GFCkg
400295 × 295 × 8515833036537130839831444221575 – 17512
500395 × 395 × 8519833046547140849841454221575 – 17517
600495 × 495 × 8519833056557150859851464221575 – 17523
625520 × 520 × 8519833059059653362353966721575 – 17525

① Nominel størrelse ② Filterstørrelse ③ Studsens diameter ④ Kabinettets højde ⑤ Enhedens overordnede dimensioner ⑥ Kabinettets overordnede dimensioner ⑦ Kabinet flangens overordnede dimensioner ⑧ Ophæng i toppen, afstand mellem skruehuller ⑨ Flangebredde ⑩ ~ Vægt



PRODUKTSPECIFIKKE DATA: TFP-SCR-S

Alle vægte er netto, uden emballage

①②③④⑤⑥⑦⑧⑨⑩
NSB × H × T∅DG₁KHMJLL₂Gkg
400295 × 295 × 8515833036537130839833534821511
500395 × 395 × 8519833046547140849843544821516
600495 × 495 × 8519833056557150859853554821522
625520 × 520 × 8519833059059653362356047321524

① Nominel størrelse ② Filterstørrelse ③ Studsens diameter ④ Kabinettets højde ⑤ Enhedens overordnede dimensioner ⑥ Kabinettets overordnede dimensioner ⑦ Kabinet flangens overordnede dimensioner ⑧ Ophæng i toppen, afstand mellem skruehuller ⑨ Flangebredde ⑩ ~ Vægt


PRODUKTSPECIFIKKE DATA: TFP-SCR-FC

Alle vægte er netto, uden emballage

①②③④⑤⑥⑦⑧⑨⑩
NSB × H × T∅DG₁KHMJLL₂Gkg
400295 × 295 × 8515833036537130839831444221512
500395 × 395 × 8519833046547140849841454221517
600495 × 495 × 8519833056557150859851464221523
625520 × 520 × 8519833059059653362353966721525

① Nominel størrelse ② Filterstørrelse ③ Studsens diameter ④ Kabinettets højde ⑤ Enhedens overordnede dimensioner ⑥ Kabinettets overordnede dimensioner ⑦ Kabinet flangens overordnede dimensioner ⑧ Ophæng i toppen, afstand mellem skruehuller ⑨ Flangebredde ⑩ ~ Vægt

Downloads

Produktoplysninger

  • Product catalogue Filter Units/Filter Elements

    Product catalogue 7,5 MB pdf

  • Product data sheet Type TFP

    TFP_PD_2022_02_16_DE_en Product data sheet  18 MB pdf

  • Sales flyer

    HEPA and ULPA filter elements for TFP pharmaceutical clean room terminal filters Sales flyer 1,1 MB pdf

Certifikater

  • Declaration of hygiene conformity TFP

    TFP_HC_2024_05_DE_en Hygiene certificate  780 KB pdf

  • Non-CE Manufacturer's statement TFP

    TFP_NotCE_2022_02_08_13_42_03_DE_en Certificate 770 KB pdf

Brugsanvisninger

  • Installation and maintenance manual

    A00000071507_V1_2018_12 Type TFP 530 KB pdf
