BE-SEG

TIL EASYLAB STINKSKAB OG FMS OVERVÅGNINGSSYSTEMER

Betjeningspanel til visning af driftsmetoder, betjening af funktioner samt signalisering af tilstande

  • Signalisering af driftssikkerheden for stinkskabe iht. EN 14175
  • Visning af faktiske værdier, ønskeværdier og statusmeldinger
  • OLED visning til lugehastighed, volumenstrøm og statusmeldinger
  • Knapper til indstilling af driftsmetode og betjening af bestemte funktioner
  • Projektspecifik funktionsomfang med knapper, som kan konfigureres individuelt
  • To betjeningspaneler pr. stinkskab mulig
  • Integreret servicebøsning til konfiguration og diagnose
  • Svøbet optimeret til indbygning i eller påbygning på stinkskabes pilasterstykke


Valgfrit udstyr og tilbehør

  • Fås i to udførelser med forskellig funktionsomfang
  • Visning af strømafbrydelse til stinkskab med udvidelsesmodul EM-TRF-USV
  • Trådløs kommunikation med bluetooth-modul BlueCon

Anvendelse

ANVENDELSE

  • Betjeningspaneler fra serien BE-SEG til visning og betjening af et stinkskabs lufttekniske funktion
  • Funktionssignal iht. EN 14175
  • Optisk og akustisk alarmsignalering
  • Angivelse af driftsmetoder
  • Betjening af stinkskabsbelysning
  • Tilslutning til stinkskab EASYLAB TCU3, samt til overvågningsudstyr til stinkskabe FMS


BE-SEG-02

  • Visning af faktiske værdier, ønskede værdier og driftstilstande
  • Betjening af lukkeindretninger

Særlige egenskaber

  • Optisk og akustisk signalisering af driftssikkerheden for stinkskabe iht. EN 14175
  • Storfladet, trefarvet funktionsvisning
  • Betjeningsknapperne og funktionsomfang kan konfigureres individuelt
  • Enkel betjening: Frigivne funktionstaster synlige, spærrede funktionstaster usynlige
  • Høj driftssikkerhed gennem permanent selvovervågning af kommunikationen mellem regulator og betjeningspanel
  • To betjeningspaneler pr. stinkskab (kun BE-SEG-02) eller overvågning mulig, eksempelvis til stinkskabe til gennemrækning


Beskrivelse

Varianter

  • BE-SEG-02: Betjeningspanel til styring af stinkskabe og overvågning
  • BE-SEG-03: Betjeningspanel til stinkskabsovervågning

Komponenter og egenskaber

  • OLED-skærm (kun BE-SEG-02)
  • Trefarvet funktionsvisning (grøn, gul, rød) med yderligere tekstvisninger LOW og HIGH
  • Lugeovervågningens advarselsvisning
  • BE-SE-02: 8 funktionsfelter, som kan aktiveres enkeltvis
  • BE-SE-03: 4 funktionsfelter, som kan aktiveres enkeltvis
  • Akustisk signal
  • Tilslutningsstik til EASYLAB-regulator el. -overvågning
  • Integreret servicebøsning til konfiguration og diagnose af regulatoren el. overvågningen
  • Trådløs kommunikation med bluetooth-modul BlueCon mulig
  • Forbindelseskabel 5 m
  • Firkantet svøb, velegnet til opbygning, påbygning og indbygning

Supplerende produkter

  • EasyConnect: Konfigurationssoftware til ibrugtagning og diagnose af EASYLAB-serien

Udførelse

  • Aflangt visningsfelt til monteringen på eller i stinkskabets pilasterstykke
  • Påbygningsmontering med vedlagt svøbunderdel (skruefastgørelse)
  • Indbygningsmontering uden svøbunderdel (fastgørelse med lim eller clips)

Materialer og overflader

  • Kabinet i ABS plast
  • Kabinet: lysegrå RAL 7035
  • Frontfolie: sort højglans


Tekniske informationer

Funktion, Teknisk data, Specifikationstekst, Ordrekode

  • Funktion
  • Teknisk data
  • Specifikationstekst
  • Ordrekode
EASYLAB control panel BE-SEG-02/03, display and control elements

A BE-SEG-02

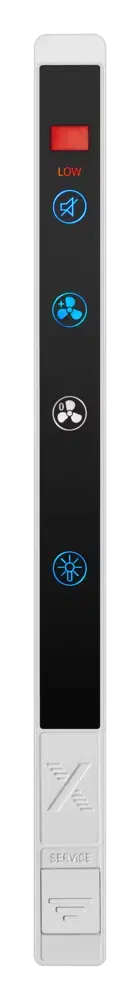

B BE-SEG-03
① Status display (green, yellow, red) with text HIGH and LOW
② Alarm acknowledgement
③ Sash monitoring warning display
④ Selection of operating mode
⑤ Automatic sash device
⑥ Fume cupboard lighting
⑦ Manual control
⑧ ECO display
⑨ OLED display showing actual volume flow rate, face velocity and status (BE-SEG-02 only)
⑩ Connection socket for EASYLAB controller (at rear)
⑪ Alarm sounder
⑫ Connection socket for service and commissioning

Betjeningspanelerne BE-SEG-02/03 anvendes til visning og betjening af et stinkskabs lufttekniske og sikkerhedstekniske funktion. Brugeren får oplysninger om stinkskabets tilstand, og kan koble forskellige driftsmetoder. Visnings- og betjeningselementerne i detaljer:


BE-SEG-02

  • En trefarvet funktionsvisning
  • En advarselsvisning
  • En OLED visning
  • Et akustisk alarmsignal
  • Otte funktionsfelter: 1 kvitteringstast, 3 driftsmetode-taster, 2 taster til styring af lukkeindretning, 1 tast til stinkskabsbelysning, 1 manuel drift-tast
  • En servicebøsning
  • ECO visning


BE-SEG-03

  • En trefarvet funktionsvisning
  • En advarselsvisning
  • Et akustisk alarmsignal
  • Fire funktionsfelter: 1 kvitteringstast, 2 driftsmetode-taster, 1 tast til stinkskabsbelysning


Betjeningspanelets funktionsomfang kan tilpasses til projektspecifikke krav med konfigurationssoftwaren EasyConnect. Disse kan også være forskellige pr. stinkskab.

Funktionsfelterne anvendes til visning og som knap til betjening. Funktionerne, som står til rådighed, vises med blåt på funktionsfeltet.

Brugeren aktiverer den ønskede funktion på funktionsfeltet.

  • Valg af driftsmetode
  • Styring af automatisk luge
  • Kobling af stinkskabsbelysning

Den valgte aktive funktion baggrundbelyses med hvid.

OLED visningen (kun BE-SEG-02) viser systemmeldinger eller, hvis frigivet, den aktuelle lugehastighed eller volumenstrømmen.


Forsyningsspænding24 V DC fra regulator TCU3
Forbindelseskabel Ca. 5 m standard-netværk-patchledning, type SF-UTP; kan forlænges op til 40 m
Driftstemperatur0 – 50 °C
KapslingsklasseIII (Lav svagstrøm)
IsoleringsklasseIP 41 til opbygningsmontering, IP 42 til indbygningsmontering
Mål23 × 306,4 × 6,4 (uden ledningsaflastning)
EF-overensstemmelse EMV iht. 2004/108/EF
Vægt0,130 kg


Stinkskabsbetjeningspaneler med adaptiv funktionsvisning til EASYLAB system, til visning og betjening af luft- og sikkerhedstekniske funktioner i et stinkskab fra serien EASYLAB. Betjeningspanel indeholder en OLED-visning, funktionstaster, et trefarvet visningsfelt, en akustisk alarm og en servicebøsning.

Egnet til indbygning i eller påbygning på pilasterstykket.


Funktioner

  • Konfigurerbar, optisk og akustisk signalisering af driftssikkerheden
  • Storfladet, trefarvet visningsfelt, grøn, gul, rød med visning af LOW og HIGH (visningsfelt rødt valgfrit blinkende eller konstant lysende)
  • Permanent selvovervågning af kommunikationen mellem regulator og betjeningspanel
  • Integreret servicebøsning til konfiguration og diagnose
  • Trådløs kommunikation med bluetooth-modul BlueCon mulig
  • Der kan tilsluttes to betjeningspaneler til en regulator eller en overvågning
  • OLED visning til lugehastighed, volumenstrøm og statusmeldinger
  • ECO visning


Konfigurerbare funktioner

  • Konfigurerede funktionstaster synlige
  • Spærrede funktionstaster usynlige


Funktionsknapper, som kan aktiveres

  • Advarselsvisning til lugen ovenfor den største variable arbejdsåbning
  • Forhøjet volumenstrøm
  • Reduceret volumenstrøm
  • Lukning
  • Lukkeindretning
  • Stinkskabs-belysning
  • Manuel drift (prioritér bestemt driftsmetode)

Særlige egenskaber

  • Optisk og akustisk signalisering af driftssikkerheden for stinkskabe iht. EN 14175
  • Storfladet, trefarvet funktionsvisning
  • Betjeningsknapperne og funktionsomfang kan konfigureres individuelt
  • Enkel betjening: Frigivne funktionstaster synlige, spærrede funktionstaster usynlige
  • Høj driftssikkerhed gennem permanent selvovervågning af kommunikationen mellem regulator og betjeningspanel
  • To betjeningspaneler pr. stinkskab (kun BE-SEG-02) eller overvågning mulig, eksempelvis til stinkskabe til gennemrækning

Materialer og overflader

  • Svøb i kunststof ABS
  • Svøb lysegrå RAL 7035
  • Frontfolie sort højglans

Tekniske data

  • Forsyningsspænding: 24 V DC fra regulator TCU3
  • Forbindelseskabel: ca. 5 m standard-netværk-patchledning, type SF-UTP; kan forlænges op til 40 m
  • Driftstemperatur: 0 – 50 °C
  • Kapslingsklasse: III (Lav svagstrøm)
  • Isoleringsklasse: IP 41 til påbygningsmontering, IP 42 til indbygningsmontering
  • Mål: 23 × 306,4 × 6,4 (uden ledningsaflastning)
  • EF-overensstemmelse: EMV iht. 2004/108/EF
  • Vægt: 0,130 kg


 Type
BE-SEG       Control panel for EASYLAB controller TCU3 or fume cupboard monitoring system FMS

 Variant
02       For all EASYLAB controllers and for monitoring system FMS with OLED display
03       For fume cupboard monitoring system FMS

Varianter

  • Varianter

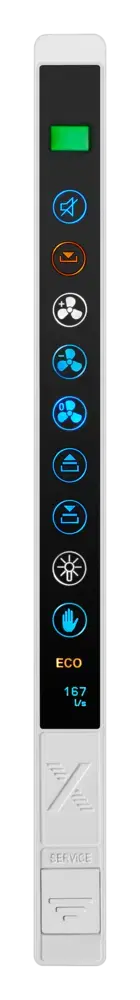

Control panel Type BE-SEG-02

Installationsdetaljer

  • INSTALLATIONSDETALJER
  • IDRIFTSÆTTELSE
BE-SEG-02/03, surface mounting

Installation og idriftsættelse

  • Overflademontering på siderammen med kabinet eller indbygning på siderammen uden kabinet
  • Tilslut kontrolpanelet til EASYLAB kontrolenheden TCU3 eller til overvågningssystemet FMS
  • Enheden genkender kontrolpanelet
  • Foretag om nødvendigt projektspecifikke justeringer ved hjælp af EasyConnect-konfigurationssoftwaren
Connection of commissioning and service devices with a cable

① Adapter for the connecting cable
② Connecting cable with USB plug

Downloads

Produktoplysninger

  • Datablad BE-SEG

    Datablad 1,5 MB pdf

  • Product data sheet Type BE-SEG

    Product data sheet 1,7 MB pdf

Certifikater

  • EC Declaration of conformity BE-SEG-02/03

    CE_2019_08_BE-SEG-02_03_DE_de_en_fr EC Declaration of conformity 49 KB pdf

Brugsanvisninger

  • Installation and operating manual Type BE-SEG

    Installation and operating manual 940 KB pdf

  • Installationmanual BE-ADP-21

    Installationmanual 940 KB pdf
