Pureline18

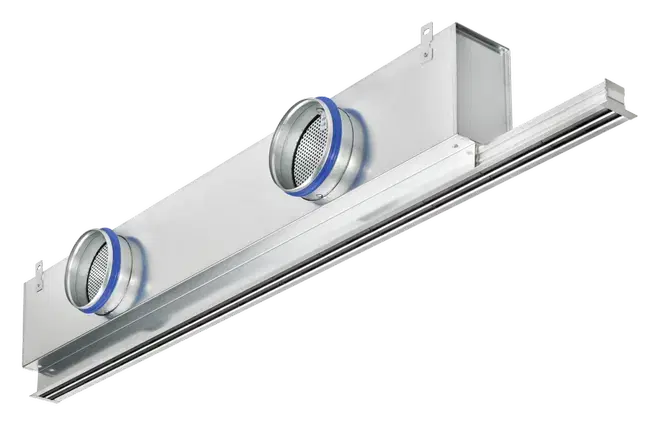

PL18-2/.../B00/P1-RAL 9010, installation in continuous ceilings

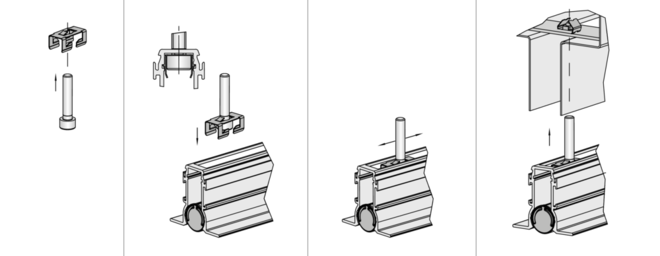

Detachable diffuser face fixing

Alternating horizontal air discharge

Spigot with optional damper blade and optional lip seal

Pureline18

EKSTRA SMAL SPALTEARMATUR, FÅS I MANGE VARIANTER OG MED FORSKELLIGE MULIGHEDER FOR LUFTMØNSTER TIL MANGE FORSKELLIGE MONTERINGSSITUATIONER

Spaltearmatur med 18 mm diffusorflade (nominel bredde) og justerbare luftstyringselementer

Volumenstrømsområde: 5 - 84 l/s eller 17 - 302 m³/h
Individuelt justerbare luftreguleringselementer til horisontal, vinklet eller vertikal luftudblæsning
Envejs eller vekslende luftudblæsning gør det muligt at opfylde individuelle lokale og projektspecifikke krav
Ensartet luftmønster reducerer forurening af loftet på grund af induktion af rumluft
Luftreguleringselementerne har riller, der muliggør præcis positionering

Valgfri udstyr og tilbehør

Attraktivt udseende på grund af ekstruderede aluminiumprofiler med anodiseret finish eller pulverlakering
Armaturfronten kan placeres symmetrisk eller asymmetrisk
Plenumboks med foring
Endeplader, endevinkler og hjørnesektioner
Forskellige udseende på grund af valget mellem sorte, grå eller hvide luftreguleringselementer

Anvendelse

Anvendelse

Spaltearmaturet bruges som indblæsnings- eller udsugningsenheder i komfortzoner
Særligt diskret armatur på grund af det smalle design
Montering i nedhængte lofter
Til rumhøjder op til 4 m (underkant af nedhængt loft)
Til nedhængte lofter; velegnet til begrænsede loftshuller på grund af den lave totalhøjde af tilslutningsboksen
Velegnet til kontinuerligt lineært arrangement
Justerbare luftreguleringselementer giver mulighed for horisontal, vinklet eller vertikal luftudblæsning
Blandingsstrømsystem med envejs eller vekslende luftindblæsning, kan tilpasses bygningsstrukturen
Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømningshastigheden (indblæsningsvariant)
Til variable og konstante volumenstrømme
Til temperaturforskelle mellem indblæsningsluft og rumluft fra -10 til +10 K

Specielle egenskaber

Ensartet luftmønster reducerer forurening af loftet på grund af induktion af rumluften
Horisontal, vinklet eller vertikal luftindblæsning ved hjælp af manuelt justerbare luftreguleringselementer
Behageligt indeklima på grund af høj induktion og hurtig reduktion af temperaturforskelle og luftstrømshastigheder
Attraktiv udseende takket være anodiserede ekstruderede aluminiumprofiler (E6-C-0, naturfarve) eller pulverlakering (RAL CLASSIC-farve)
Armaturfronten er optimeret til maksimal volumenstrøm ved lave lydeffektniveauer
Velegnet til kontinuerlig lineært arrangement

Nominelle størrelser

FL_N: 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000 mm
Mellemliggende størrelser på armaturfronten er også tilgængelige (i intervaller på 1 mm)

Beskrivelse

Varianter

PL18-*: 1 eller 2 spalter
PL18-DF: Kun frontskinne med B00-profil og fjederclips
PL18-DS: Kun frontskinne med B00-profil og skruefastgørelse
PL18-PB: Kun plenumbox (til kombination med DS)
PL18-PF: Kombination af frontskinne og tilslutningsboks med permanent tilslutning
PL18-SF: Kombination af frontskinne og tilslutningsboks med aftagelig skruefastgørelse

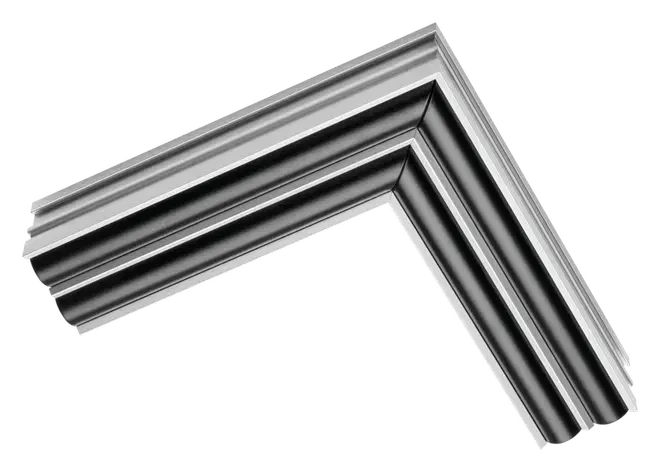

PL18-CS: Hjørnesektion
PL18-CD: Overløbsskinne, som kan integreres i et spaltebånd. Den forreste skinne har åbninger på bagsiden, som luften kan strømme igennem. Fastgørelsen af overløbsskinnen skal ske på stedet. De medfølgende stik bruges kun til at placere og justere overløbsskinnen
PL18-BD: Blindskinne, der kan integreres i et spaltebånd. Armaturfronten er lukket på bagsiden, så der ikke er nogen luftstrøm gennem blindskinnen. Blindskinnen skal fastgøres på stedet. De medfølgende stik bruges kun til at placere og justere overløbsskinnen

Plenumboksens placering på armaturfronten, hvis plenumboksen er kortere end armaturfronten

Central placering af plenumboksen
Til venstre (LE)
Til højre (RI)

Plenumboks variant

Symmetrisk placering af plenumboksen, horisontal tilslutning (HS)
Symmetrisk placering af plenumboksen, vertikal tilslutning (VS)
Asymmetrisk placering af plenumboksen, horisontal tilslutning (HA)

Konstruktion

Finish af armaturets overflade

Anodiseret finish, E6-C-0, naturfarve
P1: Pulverlakeret RAL 9010, ren hvid, glans 50
P1: Pulverlakeret RAL 9006, hvid aluminium, glans 30
P1: Pulverlakeret i enhver anden RAL CLASSIC-farve, glans 70

Påbygningsdele

D: Spjældblad til udligning af volumenstrøm
LS: Læbetætning
L: Indvendig foring
EP: To endeplader
EA: To endevinkler

Enkeltarmaturer er fabriksmonteret med endeplader eller endevinkler. Enten endeplader eller endevinkler kan bruges til frontenden til kontinuerlige lineære arrangementer.

Tilbehør

EP: To endeplader
EA: To endevinkler

For spaltearmaturer som et kontinuerligt lineært arrangement skal endepladerne eller endevinklerne bestilles separat og installeres på stedet. 2 justeringsplader til at forbinde frontskinnerne med hinanden leveres separat med hver spaltearmaturer uden et fabriksmonteret endestykke.

Konstruktionsegenskaber

Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
4 ophængningspunkter på plenumboksen til installation på stedet (af andre)
Manuelt justerbare luftreguleringselementer med spærre til defineret justering af luftfordelingen
Studs med rille til læbetætning (kun til version med læbetætning)
Armaturets front fås i mm-trin mellem 600 og 1950 mm
Plenumbokse fås kun i nominelle længder
Udsugningsvariant uden luftreguleringselementer (E)
Hvis armaturfronten er længere end plenumboksen, dækkes bagsiden af de fremspringende armaturfrontsender
Fabriksindstillet til et bestemt luftmønster, manuelt justerbar på stedet (af andre)
Materiale til fastgørelse af armaturet til varianterne -SF og -DS leveres separat

Materialer og overflader

Armaturfront fremstillet af ekstruderede aluminiumsprofiler
Luftreguleringselementer af ABS plast, UL 94, V-0, flammehæmmende
Plenumboks af galvaniseret stål
Endeplader og endevinkler af aluminium
Læbetætning af Evoprene
Foring af mineraluld og vinylskum med lukkede celler
Armaturfront med anodiseret finish, E6-C-0, naturfarvet
P1: Pulverlakeret farve i henhold til RAL CLASSIC
Luftreguleringselementer svarende til RAL 9005, sort
G: Luftreguleringselementer svarende til RAL 9006, grå
W: Luftreguleringslameller svarende til RAL 9010, hvid

Mineraluld

Mineraluld beklædt med glasfibervæv på de overflader, der er i kontakt med luften, slidstærk op til 20 m/s
I henhold til EN 13501, brandklasse A1, ikke-brændbart
RAL-kvalitetsmærke RAL-GZ 388
Ikke sundhedsfarlig takket være høj bioopløselighed i overensstemmelse med forordningen om farlige stoffer og Note Q i det europæiske direktiv (EC) nr. 1272/2008
Modstandsdygtig over for svampe- og bakterievækst

Standarder og retningslinjer

Lydeffektniveauet for den luftgenererede støj målt i henhold til EN ISO 5135
I overensstemmelse med VDI 6022

Vedligeholdelse

Lav vedligeholdelse, da der ikke er nogen slitage på grund af design og anvendte materialer
Inspektion og rengøring i henhold til VDI 6022

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

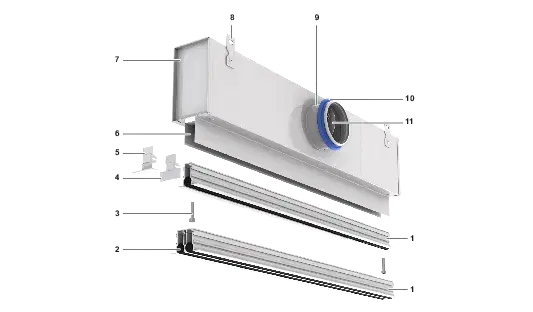

Schematic illustration of PL18-*-SF

1 Diffuser face, 1 slot or 2 slots	Optional
2 Adjustable air control element	4 End plate
3 Screw fixing	5 End angle
6 Neck	10 Lip seal
7 Plenum box	11 Damper blade for volume flow rate balancing
8 Suspension lug
9 Spigot

Funktionsbeskrivelse

Spaltearmaturet leder indblæsningsluften fra ventilations- og klimaanlæg ind i rummet, enten horisontalt, i en vinkel eller vertikalt.

Den resulterende luftstrøm inducerer høje niveauer af rumluft, hvilket hurtigt reducerer luftstrømshastigheden og temperaturforskellen mellem indblæsningsluft og indendørs luft.

Resultatet er en blandet ventilation i komfortzoner med god samlet rumventilation, der kun skaber meget lidt turbulens i opholdszonen.

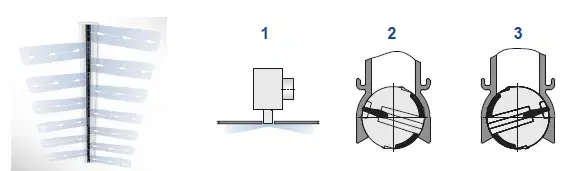

Spaltearmaturet er fabriksmonteret med manuelt justerbare luftreguleringselementer.

Luftstrømmens retning kan justeres, så den opfylder forskellige lokale krav.

Luftindblæsningen er ensrettet eller vekslende horisontal.

Andre mønstre: opvarmningstilstand med vertikal luftindblæsning; vinklet luftindblæsning.

Temperaturforskellen mellem indblæsningsluft og rumluft kan være mellem -10 og +10 K.

Et spjældblad (ekstraudstyr) forenkler balanceringen af volumenstrømmene ved idriftsættelse.

For at give rummene et æstetisk, ensartet udseende kan Pureline18 også anvendes til udsugningsluft.

Nominel længde	600 - 2000 mm, i intervaller på 100 mm
Antal spalter	1 eller 2
Mindste volumenstrøm, med ∆t_z = -10 K	5 l/s eller 17 m³/h
Maksimale volumenstrøm, med L_WA ≅ 50 dB(A)	84 l/s eller 302 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft	–10 til +10 K

Hurtigvalgstabeller giver et godt overblik over volumenstrømme og de tilsvarende lydeffektniveauer og differenstryk. Præcise værdier for alle parametre kan bestemmes med vores designprogram; Easy Product Finder.

Dimensionering op til nominel længde 1500 mm inkluderer én studs; fra længde 1600 mm kræves der to studse.

PL18-1: Indblæsningsluft, vekslende horisontal luftindblæsning, lydeffektniveau og samlet differenstryk

D = 78

LN	qᵥ [l/s]	qᵥ [m³/h]	Spjældbladets position
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	5	17	4	<15	5	<15	8	<15
600	10	38	15	29	21	29	35	29
600	16	58	34	41	49	40	81	41
600	22	78	62	49	88	49	148	49
700	6	20	4	<15	6	<15	10	<15
700	12	42	14	30	22	29	39	29
700	18	63	32	41	49	40	89	41
700	24	85	57	49	88	48	159	49
800	6	23	4	<15	6	<15	12	<15
800	13	46	14	30	23	29	44	30
800	19	69	31	41	51	40	98	41
800	26	92	54	49	91	48	173	49
900	7	26	4	<15	7	<15	14	<15
900	14	50	14	31	25	30	50	30
900	21	75	30	41	54	41	109	41
900	28	99	52	49	95	48	190	49
1000	8	29	4	<15	8	<15	16	<15
1000	15	54	14	31	27	30	56	30
1000	22	80	29	41	57	41	119	41
1000	29	105	51	49	99	48	206	49
1100	9	32	5	<15	9	<15	19	<15
1100	16	58	14	31	29	30	62	31
1100	24	85	29	42	60	41	130	41
1100	31	111	50	49	104	48	224	49
1200	10	35	5	16	10	<15	22	15
1200	17	62	14	32	31	31	69	31
1200	25	90	29	42	64	41	143	41
1200	33	117	50	49	109	48	243	49
1300	11	38	5	17	11	16	25	16
1300	18	66	15	32	34	31	77	32
1300	34	123	50	49	116	48	263	49
1400	11	41	6	17	13	16	29	17
1400	19	70	15	32	36	31	84	32
1400	27	99	30	42	73	41	168	41
1400	36	128	50	49	121	48	281	49
1500	12	44	6	18	14	17	33	18
1500	20	74	16	33	40	32	93	32
1500	29	104	31	42	78	41	183	42
1500	37	134	51	49	129	48	304	49
1600	13	47	4	<15	6	<15	12	<15
1600	24	86	12	31	20	30	38	31
1600	35	125	25	41	42	41	80	41
1600	46	164	43	49	72	48	138	49
1700	14	49	4	<15	7	<15	13	<15
1700	25	90	12	31	21	31	40	31
1700	36	130	25	42	43	41	84	41
1700	47	170	42	49	74	48	144	49
1800	15	52	4	16	7	<15	14	15
1800	26	94	12	32	22	31	43	31
1800	37	135	25	42	44	41	89	41
1800	49	176	41	49	75	48	151	49
1900	15	55	4	16	8	15	15	16
1900	27	98	12	32	22	31	46	31
1900	39	140	24	42	46	41	93	41
1900	51	182	41	49	77	48	158	49
2000	16	58	4	17	8	16	16	16
2000	28	101	12	32	23	31	48	32
2000	40	144	24	42	47	41	97	41
2000	52	187	40	49	78	48	164	49

PL18-1: INDBLÆSNINGSLUFT, VEKSLENDE HORISONTAL LUFTindBLÆSNING, LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

D = 98

LN	qᵥ [l/s]	qᵥ [m³/h]	Spjældbladets position
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	5	17	3	<15	4	<15	5	<15
600	10	38	14	26	16	26	22	26
600	16	58	31	38	37	38	50	38
600	22	78	57	46	67	46	91	46
700	6	20	3	<15	4	<15	6	<15
700	12	42	13	27	16	26	23	26
700	18	63	28	38	35	38	51	38
700	24	85	51	46	63	46	91	46
800	6	23	3	<15	4	<15	7	<15
800	13	46	12	27	16	27	24	27
800	19	69	27	38	35	38	54	38
800	26	92	47	46	61	46	94	46
900	7	26	4	<15	5	<15	7	<15
900	14	50	12	28	16	27	26	27
900	21	75	25	38	35	38	57	38
900	28	99	44	46	61	46	99	46
1000	8	29	4	<15	5	<15	8	<15
1000	15	54	11	28	17	27	28	28
1000	22	80	24	38	35	38	60	38
1000	29	105	41	46	60	45	104	46
1100	9	32	4	<15	6	<15	10	<15
1100	16	58	11	28	17	28	30	28
1100	24	85	23	38	36	38	64	38
1100	31	111	39	46	61	45	109	46
1200	10	35	4	<15	6	<15	11	<15
1200	17	62	11	29	18	28	33	28
1200	25	90	23	39	37	38	68	38
1200	33	117	38	46	62	45	115	46
1300	11	38	4	<15	6	<15	12	<15
1300	18	66	11	29	19	28	36	29
1300	26	95	22	39	38	38	73	38
1300	34	123	37	46	64	45	123	46
1400	11	41	4	<15	7	<15	13	<15
1400	19	70	11	29	20	28	39	29
1400	27	99	22	39	39	38	77	38
1400	36	128	36	46	65	45	129	46
1500	12	44	4	15	8	<15	15	<15
1500	20	74	11	30	21	29	42	29
1500	29	104	22	39	41	38	83	39
1500	37	134	36	46	67	45	137	46
1600	13	47	3	<15	4	<15	7	<15
1600	24	86	11	28	14	28	21	28
1600	35	125	22	39	29	38	44	38
1600	46	164	37	46	49	46	75	46
1700	14	49	3	<15	5	<15	7	<15
1700	25	90	10	28	14	28	22	28
1700	36	130	21	39	28	38	45	38
1700	47	170	36	46	48	46	77	46
1800	15	52	4	<15	5	<15	7	<15
1800	26	94	10	29	14	28	23	28
1800	37	135	21	39	29	38	46	38
1800	49	176	35	46	48	46	79	46
1900	15	55	4	<15	5	<15	8	<15
1900	27	98	10	29	14	28	24	29
1900	39	140	20	39	29	38	48	38
1900	51	182	34	46	48	46	81	46
2000	16	58	4	<15	5	<15	8	<15
2000	28	101	10	29	14	28	24	29
2000	40	144	20	39	29	38	49	38
2000	52	187	33	46	48	45	82	46

PL18-2: INDBLÆSNINGSLUFT, VEKSLENDE HORISONTAL LUFTindBLÆSNING, LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

D = 98

LN	qᵥ [l/s]	qᵥ [m³/h]	Spjældbladets position
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	10	35	4	<15	6	<15	11	<15
600	19	67	13	30	21	28	37	29
600	27	98	28	41	46	39	81	40
600	36	130	49	49	79	47	141	48
700	11	41	4	<15	7	<15	13	<15
700	21	74	13	31	23	29	43	30
700	30	108	27	41	48	39	90	40
800	39	141	46	49	82	47	155	48
800	13	47	5	16	9	<15	16	<15
800	23	81	13	32	25	29	49	31
800	32	116	26	42	51	39	100	40
900	42	151	44	49	85	47	169	48
900	15	52	5	18	10	15	20	16
900	25	89	14	32	28	30	56	31
900	35	125	26	42	54	39	111	41
1000	45	161	44	49	90	46	185	48
1000	16	58	6	19	12	16	24	18
1000	27	95	14	33	30	30	64	32
1000	37	133	27	42	58	39	123	41
1200	47	170	43	49	95	46	201	48
1100	18	64	6	20	13	18	28	19
1100	28	102	14	34	33	31	71	32
1100	39	140	27	42	62	39	134	41
1300	19	70	7	22	15	19	33	20
1200	30	109	15	34	36	31	79	33
1200	41	147	27	43	66	40	146	41
1200	52	186	43	49	105	46	232	48
1300	21	76	7	23	17	20	38	21
1300	32	115	16	35	40	31	88	33
1300	43	155	28	43	71	40	158	41
1300	54	194	44	49	112	46	249	48
1400	23	81	8	24	20	21	44	22
1400	34	121	17	35	43	32	97	33
1400	45	161	29	43	75	40	170	41
1400	56	201	45	49	117	46	265	48
1500	24	87	8	25	22	22	50	23
1500	35	128	17	35	47	32	106	34
1500	47	168	30	43	80	40	183	42
1500	58	208	46	49	123	46	281	48
1600	26	93	5	19	9	17	16	18
1600	42	152	12	33	22	31	43	32
1600	59	211	22	42	42	40	83	41
1600	75	270	36	49	68	47	135	48
1700	27	99	5	20	9	18	18	19
1700	44	159	12	33	23	31	46	32
1700	61	218	22	42	43	40	87	41
1700	77	278	35	49	70	46	140	48
1800	29	105	5	21	10	18	20	20
1800	46	165	12	34	24	31	49	32
1800	63	226	22	42	45	40	92	41
1800	80	287	35	49	72	46	147	48
1900	31	111	5	22	11	19	22	20
1900	48	172	12	34	25	31	52	33
1900	65	234	22	43	46	40	96	41
1900	82	295	35	49	74	46	153	48
2000	32	116	6	22	12	20	24	21
2000	50	178	12	34	26	32	56	33
2000	67	240	22	43	48	40	100	41
2000	84	302	34	49	75	46	159	48

PL18-2: INDBLÆSNINGSLUFT, VEKSLENDE HORISONTAL LUFTindBLÆSNING, LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

D = 123

LN	qᵥ [l/s]	qᵥ [m³/h]	Spjældbladets position
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	10	35	4	<15	4	<15	6	<15
600	19	67	11	27	15	26	21	26
600	27	98	24	38	31	36	46	37
600	36	130	42	45	54	44	79	45
700	11	41	4	<15	5	<15	7	<15
700	21	74	11	27	15	26	23	27
700	30	108	22	38	31	36	48	37
800	39	141	38	45	52	44	82	44
800	13	47	4	<15	5	<15	9	<15
800	23	81	11	28	15	26	25	27
800	32	116	21	38	31	36	51	37
900	42	151	35	45	51	43	85	44
900	15	52	4	<15	6	<15	10	<15
900	25	89	10	28	16	27	28	27
900	35	125	20	38	31	36	54	37
1000	45	161	33	45	52	43	90	44
1000	16	58	4	15	7	<15	12	<15
1000	27	95	10	29	17	27	30	28
1000	37	133	19	38	32	36	58	37
1200	47	170	31	45	52	43	95	44
1100	18	64	4	16	7	<15	13	15
1100	28	102	10	29	18	27	33	28
1100	39	140	19	38	33	36	62	37
1300	19	70	5	18	8	15	15	16
1200	30	109	10	30	19	28	36	29
1200	41	147	18	38	34	36	66	37
1200	52	186	29	45	54	43	105	44
1300	21	76	5	19	9	16	17	17
1300	32	115	10	30	20	28	39	29
1300	43	155	18	39	36	36	71	37
1300	54	194	29	45	56	43	111	44
1400	23	81	5	20	10	17	20	18
1400	34	121	11	31	21	28	43	30
1400	45	161	18	39	37	36	75	37
1400	56	201	28	45	57	42	117	44
1500	24	87	5	21	11	18	22	19
1500	35	128	11	31	22	29	46	30
1500	47	168	18	39	39	36	80	38
1500	58	208	28	45	59	42	123	44
1600	26	93	4	15	5	<15	9	<15
1600	42	152	9	29	13	28	22	28
1600	59	211	17	38	25	37	42	37
1600	75	270	28	45	41	44	68	44
1700	27	99	4	16	6	<15	9	15
1700	44	159	9	29	14	28	23	28
1700	61	218	17	38	25	37	43	37
1700	77	278	27	45	41	43	69	44
1800	29	105	4	17	6	15	10	16
1800	46	165	9	30	14	28	24	29
1800	63	226	17	38	26	37	45	37
1800	80	287	26	45	41	43	72	44
1900	31	111	4	18	6	16	11	17
1900	48	172	9	30	14	28	25	29
1900	65	234	16	39	26	37	46	38
1900	82	295	26	45	41	43	73	44
2000	32	116	4	18	7	16	12	17
2000	50	178	9	30	15	28	26	29
2000	67	240	16	39	26	37	48	38
2000	84	302	25	45	41	43	75	44

Spaltearmaturet med individuelt og manuelt justerbare luftreguleringselementer og 1 eller 2 spalter.

Luftudblæsningen kan være skiftevis horisontalt, skiftevis vinklet, vertikalt, envejs horisontalt til venstre eller envejs horisontalt til højre.

Spaltearmaturet kan bruges til indblæsning eller udsugning og er beregnet til montering i nedhængt loft. Installationsklar komponent bestående af frontskinne med valgfri sorte, grå eller hvide luftreguleringslameller.

Varianter med plenumboks har 1 eller 2 studser. Studserne på den symmetriske tilslutningsboks er anbragt horisontalt eller vertikalt. Med den asymmetriske plenumkasse er studserne anbragt horisontalt.

Alle plenumboksene har 4 ophængningsbeslag til ophængning.

Forbindelsen mellem frontskinnen og plenumboksen er en fast eller aftagelig forbindelse.

Studserne er velegnede til cirkulære kanaler i henhold til EN 1506 eller EN 13180. Lydeffektniveau for luftgenereret støj målt i henhold til EN ISO 5135.

Specielle egenskaber

Ensartet luftmønster reducerer forurening af loftet på grund af induktion af rumluften
Horisontal, vinklet eller vertikal luftudblæsning ved hjælp af manuelt justerbare luftreguleringselementer
Behageligt indeklima på grund af høj induktion og hurtig reduktion af temperaturforskelle og luftstrømshastigheder
Attraktiv udseende takket være anodiserede ekstruderede aluminiumprofiler (E6-C-0, naturfarve) eller pulverlakering (RAL CLASSIC-farve)
Armaturfronten er optimeret til maksimal volumenstrøm ved lave lydeffektniveauer
Velegnet til kontinuerlig lineært arrangement

Materialer og overflader

Armaturfront fremstillet af ekstruderede aluminiumsprofiler
Luftreguleringselementer af ABS plast, UL 94, V-0, flammehæmmende
Plenumkasse af galvaniseret stål
Endeplader og endevinkler af aluminium
Læbetætning af Evoprene
Foring af mineraluld og vinylskum med lukkede celler
Armaturfront med anodiseret finish, E6-C-0, naturfarvet
P1: Pulverlakeret farve i henhold til RAL CLASSIC
Luftreguleringselementer svarende til RAL 9005, sort
G: Luftreguleringselementer svarende til RAL 9006, grå
W: Luftreguleringslameller svarende til RAL 9010, hvid

Mineraluld

Mineraluld beklædt med glasfibervæv på de overflader, der er i kontakt med luften, slidstærk op til 20 m/s
I henhold til EN 13501, brandklasse A1, ikke-brændbart
RAL-kvalitetsmærke RAL-GZ 388
Ikke sundhedsfarlig takket være høj bioopløselighed i overensstemmelse med forordningen om farlige stoffer og Note Q i det europæiske direktiv (EC) nr. 1272/2008
Modstandsdygtig over for svampe- og bakterievækst

Konstruktion

Finish af armaturets overflade

Anodiseret finish, E6-C-0, naturfarve
P1: Pulverlakeret RAL 9010, ren hvid, glans 50
P1: Pulverlakeret RAL 9006, hvid aluminium, glans 30
P1: Pulverlakeret i enhver anden RAL CLASSIC-farve, glans 70

Teknisk data

Nominel længde: 600 - 2000 mm, i intervaller på 100 mm
Antal spalter: 1 eller 2
Minimum volumenstrøm, med ∆tz = -10 K: 5 l/s eller 17 m³/h
Maksimal volumenstrøm, med LWA ≅ 50 dB(A): 84 l/s eller 302 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft: -10 til +10 K

Størrelsedata

q_v ________________________ [m³/h]
Δp_t _______________________ [Pa]

Luftgenereret støj

L_WA _______________________ [dB(A)]

PL18

–

1200 × 1000 × 98

–

B00

P1 - RAL 9016

1 Type
PL18: Spaltearmatur, Pureline18

2 Antal spalter
1, 2

3 System
S: Indblæsningsluft
E: Udsugningsluft (uden luftreguleringselementer som standard)
E1: Udsugningsluft (med luftreguleringselementer)

4 Variant
DF: Armaturfront med fjederclips (kun sammen med B00)
DS: Armaturfront med fastgørelsesskruer (kun sammen med B00)
CD: Luftoverførselssektion
BD: Ikke-aktiv armatur
PB: Kun plenumboks
PF: Armaturfront fastgjort til plenumboksen, ikke aftagelig
SF: Armaturfront fastgjort til plenumboksen, aftagelig (kun sammen med B00)

5 Plenumboks variant
HS: Symmetrisk, med horisontal studs
VS: Symmetrisk, med vertikal studs
HA: Asymmetrisk, med horisontal studs

6 Nominel størrelse [mm]
Længden af armaturfronten × længden af plenumboksen × diameteren af studsen

Armaturets længde
600 – 2000

Plenumboksens længde
600 – 2000 (i intervaller på 100 mm)

Studsens diameter
78 (med 1 spalte)
98 (med 1 eller 2 spalter)
123 (med 2 spalter)

7 Antal studser
1 (op til plenumboks længde: 1200 mm)
2 (fra plenumboks længde: 900 mm)

8 Spjældblad til balancering af volumenstrøm
Ingen angivelse: Uden spjældblad
D: Med spjældblad

9 Læbetætning
Ingen angivelse: Uden læbetætning
LS: Med læbetætning

10 Foring
Ingen angivelse: Uden foring
L: Med foring

11 Placering af plenumboks
Ingen angivelse: Center
LE: Venstre side
Rl: Højre side

12 Luftmønster
Ingen angivelse: Vekslende horisontal
AS: Vekslende vinklet
HL: Horisontal venstre
HR: Horisontal højre
V: Vertikal

13 Forlænget kant – armaturfront
Ingen angivelse: Uden forlænget kant
B00: Med forlænget kant

14 Endestykker
Ingen angivelse: Uden endestykker
EP: Endeplade
EA: Endevinkel
Bestilles separat til kontinuerlige lineære forløb

15 Overflade
Ingen angivelse: Anodiseret, E6-C-0 (ingen farve)
P1: Pulverlakeret, angiv RAL CLASSIC-farve

Glans
RAL 9010 GU50
RAL 9006 GU30
Alle andre RAL-farver GU70

16 Farve på luftkontrolelementer
Ingen angivelse: Svarende til RAL 9005 (kulsort)
W: Svarende til RAL 9010 (ren hvid)
G: Svarende til RAL 9006 (hvid aluminium)

Ordre eksempel: PL18 - 1 - S - PF - HS / 1200 × 1200 × 98 / 1

Type	Pureline18
Antal spalter	1
System	S: Indblæsningsluft
Variant	PF: Armaturfront fastgjort til plenumboksen, ikke aftagelig
Plenumboks variant	HS: Symmetrisk, med horisontal studs
Nominel størrelse [mm]	Armaturfrontens længde: 1200 mm, plenumboksens længde: 1200 mm, studsens diameter: 98 mm
Antal studser	1
Spjældblad til balancering af volumenstrøm	Uden
Læbetætning	Uden
Foring	Uden
Placering af plenumboks	Center
Luftmønster	Vekslende horisontal
Forlænget kant – armaturfront	Uden
Endestykker	Uden
Overflade	Anodiseret, E6-C-0 (ingen farve)
Farve på luftkontrolelementer	Sort

PL18

–

100 × 100 × 90

B00

P1 - RAL 9016

1 Type
PL18: Spaltearmatur, Pureline18

2 Antal spalter
1, 2

3 System
S: Indblæsningsluft
E: Udsugningsluft (uden luftreguleringselementer som standard)
E1: Udsugningsluft (med luftreguleringselementer)

4 Variant
CS: Hjørnesektion

5 Dimensioner
Benlængde E [mm]
100 – 300 (i intervaller på 1 mm)

Benlængde F [mm]
100 – 300 (i intervaller på 1 mm)

Vinkel [°]
45 – 175 (i intervaller på 1°)

6 Forlænget kant – armaturfront
Ingen angivelse: Uden forlænget kant
B00: Med forlænget kant

7 Overflade
Ingen angivelse: Anodiseret, E6-C-0 (ingen farve)
P1: Pulverlakeret, angiv RAL CLASSIC-farve

Glans
RAL 9010 GU50
RAL 9006 GU30
Alle andre RAL-farver GU70

8 Farve på luftkontrolelementer
Ingen angivelse: Svarende til RAL 9005 (kulsort)
W: Svarende til RAL 9010 (ren hvid)
G: Svarende til RAL 9006 (hvid aluminium)

PL18	–	EA	/	2	–	B00	/	P1 - RAL 9016
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type
PL18: Spaltearmatur, Pureline18

2 Variant
EP1: Endeplade par
EA1: Endevinkel par

3 Antal spalter
1, 2

4 Forlænget kant
Ingen angivelse: Uden forlænget kant
B00: Med forlænget kant

5 Overflade
Ingen angivelse: Anodiseret, E6-C-0 (ingen farve)
P1: Pulverlakeret, angiv RAL CLASSIC-farve

Glans
RAL 9010 GU50
RAL 9006 GU30
Alle andre RAL-farver GU70

Varianter

Asymmetrical plenum box

Installationsdetaljer

PL plenum box, positioned on the left, in the centre, on the right

Installation og idriftsættelse

Til rumhøjder op til 4 m (underkanten af nedhængt loft)
Installation som flugter med loftet
Horisontal eller vertikal kanaltilslutning
Frontplader med kortere tilslutningsboks og blanke armaturer har et dæksel på bagsiden af spalten
Ved båndføring forbindes frontpladerne med hinanden ved hjælp af styrebøjler
Juster om nødvendigt strømningshastigheden ved gasspjældet
Egnet fastgørelsesmateriale til fastgørelse af spaltearmaturer skal leveres af kunden

Der er kun tale om skematiske diagrammer til illustration af installationsdetaljer.

Downloads

Produktoplysninger

Product data sheet PURELINE18

PURELINE18_PD_2022_12_22_DE_en Product data sheet 1,6 MB pdf
The clean solution!

Air terminal devices – PURELINE slot diffuser 660 KB pdf

Certifikater

Declaration of hygiene conformity PURELINE18

PL18_HC_2024_05_DE_en Certificate 1,2 MB pdf
Non-CE Manufacturer's statement PURELINE18

PL18_NotCE_2022_02_08_14_37_50_DE_en Certificate 1,2 MB pdf

Brugsanvisninger

Installation manual PURELINE18

PL18_IM_A00000063832_V2_2024_02_GB_en Installation manual 2,3 MB pdf

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

Pureline18

EKSTRA SMAL SPALTEARMATUR, FÅS I MANGE VARIANTER OG MED FORSKELLIGE MULIGHEDER FOR LUFTMØNSTER TIL MANGE FORSKELLIGE MONTERINGSSITUATIONER

Anvendelse

Beskrivelse

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

PL18-1: Indblæsningsluft, vekslende horisontal luftindblæsning, lydeffektniveau og samlet differenstryk

PL18-1: INDBLÆSNINGSLUFT, VEKSLENDE HORISONTAL LUFTindBLÆSNING, LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

PL18-2: INDBLÆSNINGSLUFT, VEKSLENDE HORISONTAL LUFTindBLÆSNING, LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

PL18-2: INDBLÆSNINGSLUFT, VEKSLENDE HORISONTAL LUFTindBLÆSNING, LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

Ordre eksempel: PL18 - 1 - S - PF - HS / 1200 × 1200 × 98 / 1

Varianter

Installationsdetaljer

Downloads

Produktoplysninger

Product data sheet PURELINE18

The clean solution!

Certifikater

Declaration of hygiene conformity PURELINE18

Non-CE Manufacturer's statement PURELINE18

Brugsanvisninger

Installation manual PURELINE18

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE
