Anvendelse
Særlige kendetegn
Klassificering
Elektronisk styring: Udstyrsgruppe II
Pneumatisk styring: Udstyrsgruppe II
Nominelle størrelser
Udførelse
Bygningsdele og egenskaber
Påbygningsdele
Konstruktionskendetegn
Materialer og overflader
Standarder og retningslinjer
Vedligeholdelse
Nominelle størrelser | 125 – 400 mm |
Acceptabelt statisk differenstryk | 1500 Pa |
Driftstemperatur | 10 – 50 °C |
Elektronisk
Forsyningsspænding | 24 – 230 V AC ± 10 %, 50/60 Hz |
Strømstyrke | 120 VA max. |
IEC-beskyttelsesklasse | I (beskyttelsesjord) |
Beskyttelsesniveau | IP 42 |
EF-overensstemmelse | ATEX i henhold til 2014/34/EU, EMC i henhold til 2014/30/EU, lavspænding i henhold til 2014/35/EU |
Pneumatisk
Kontroltryk | 0 – 1.2 bar |
Maksimalt tryk | 1.5 bar |
Komprimeret luft | Trykluft til instrumenter, fri for olie, vand og støv |
Beskyttelsesniveau | IP 42 |
Luftforbrug (100 % slaglængde) | 0,3 l/n (nominel størrelse 125 – 250) til maks. 0,5 l/n (nominel størrelse 315 – 400) |
EF-overensstemmelse | ATEX i henhold til 2014/34/EU |
Hurtige valgstabeller giver et godt overblik over de lydtrykniveauer, der kan forventes i rummet. Der kan interpoleres omtrentlige mellemliggende værdier. Præcise mellemværdier og spektrale data kan beregnes med vores designprogram; Easy Product Finder.
Hurtig valg: Statisk differenstryk og lydtrykniveau med åbent spjældblad
Differenstryk | Luftgenereret støj | |||
125 | 49 | 177 | 5 | 20 |
74 | 265 | 12 | 28 | |
125 | 98 | 353 | 21 | 34 |
147 | 530 | 46 | 45 | |
160 | 80 | 290 | 4 | 18 |
121 | 434 | 10 | 26 | |
160 | 161 | 579 | 17 | 32 |
241 | 869 | 39 | 40 | |
200 | 126 | 452 | 4 | 17 |
188 | 679 | 8 | 24 | |
200 | 251 | 905 | 14 | 29 |
377 | 1357 | 32 | 37 | |
250 | 196 | 707 | 3 | 16 |
295 | 1060 | 6 | 22 | |
250 | 393 | 1414 | 11 | 28 |
589 | 2121 | 25 | 37 | |
315 | 312 | 1122 | 2 | 16 |
468 | 1683 | 4 | 24 | |
315 | 623 | 2244 | 8 | 30 |
935 | 3367 | 18 | 41 | |
400 | 503 | 1810 | 1 | 26 |
754 | 2714 | 3 | 37 | |
400 | 1005 | 3619 | 5 | 45 |
1508 | 5429 | 10 | 58 |
Cirkulære lukkespjæld til lukning eller begrænsning af luftstrømmen i eksplosionsfarlige atmosfærer, til til- eller fraluft, fås i 6 nominelle størrelser.
Egnet til kanaltryk på op til 1500 Pa.

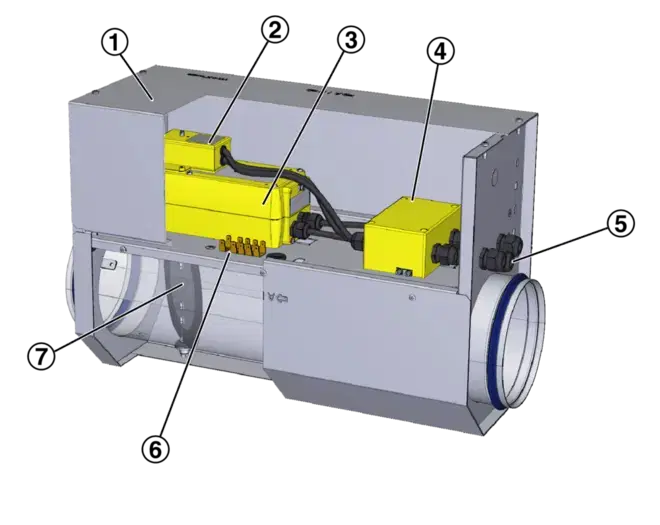

Enheder der er klar til installation består af et kabinet med spjældblad og dele til potentialudligning og til brug i potentielt eksplosive atmosfærer.
Studs med gummipakning, til cirkulære tilslutningskanaler i henhold til EN 1506 eller EN 13180.
Luftlækage ved lukkede blade i henhold til EN 1751, klasse 4 (nominelle størrelser 125 og 160, klasse 3).
Luftlækage i kabinet i henhold til EN 1751, klasse C.
Særlige funktioner
Materialer og overflader
Konstruktion
Teknisk data
Størrelsesdata
Luftgenereret støj
Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram; Easy Product Finder.
Ordre eksempel: AK-EX/125/T0S
Materiale | Galvaniseret stål |
Nominel størrelse | 125 mm |
Aktuator | Elektrisk aktuator |
Ordre eksempel: AK-EX/200/P50/NO
Materiale | Galvaniseret stål |
Actuator | Pneumatisk aktuator |
Spjældbladets position | Pressure off to OPEN |
AK-Ex, elektriske aktuatorer
Åbne/lukke-aktuatorer | |||
T0S | Aktuator | 24 – 240 V AC/DC | - |
T0F | Spring return aktuator | 24 – 240 V AC/DC | - |
T0X | Aktuator | 24 – 240 V AC/DC | 2 |
T0Y | Spring return aktuator | 24 – 240 V AC/DC | 2 |
AK-Ex, pneumatiske aktuatorer
Pneumatisk aktuator | |||
P50 | Pneumatisk aktuator | 0,2 – 1,2 bar | – |
AK-Ex
Nominel størrelse | mm | mm | mm | mm |
AK-Ex
Nominel størrelse | AK-Ex/.../T0* kg | AK-Ex/.../P.. kg |
Installation og idriftsættelse
Pladsbehov til idriftsættelse og vedligeholdelse
Der skal holdes tilstrækkelig plads fri i nærheden af eventuelle fastgørelsesenheder for at muliggøre idriftsættelse og vedligeholdelse. Det kan være nødvendigt at sørge for tilstrækkeligt store adgangsåbninger til inspektion.
Pladsbehov
125 | 600 | 220 | 300 |
160 | 600 | 220 | 300 |
200 | 600 | 310 | 300 |
250 | 600 | 310 | 300 |
315 | 600 | 460 | 300 |
400 | 600 | 460 | 300 |
Principal dimensions
ØD [mm]
Shut-off and flow adjustment dampers made of stainless steel: Outer diameter of the connecting spigot
Shut-off dampers made of plastic: Inside diameter of the connecting spigot
ØD₁ [mm]
Pitch circle diameter of flanges
ØD₂ [mm]
Outer diameter of flanges
ØD₄ [mm]
Inside diameter of the screw holes of flanges
L [mm]
Length of unit including connecting spigot
L₁ [mm]
Length of casing or acoustic cladding
n [ ]
Number of flange screw holes
T [mm]
Flange thickness
m [kg]
Unit weight including the minimum required attachments
Acoustic data
LPA [dB(A)]
A-weighted sound pressure level of air-regenerated noise of the shut-off or flow adjustment damper, system attenuation taken into account
All sound pressure levels are based on 20 μPa.
Volume flow rates
V [m³/h] and [l/s]
Volume flow rate
Differential pressure
Δpst [Pa]
Static differential pressure
