Conforme à VDI 6022

TFM

FOR HØJE KRAV TIL LUFTRENHED OF HYGIEJNISKE TIL LOFTMONTAGE

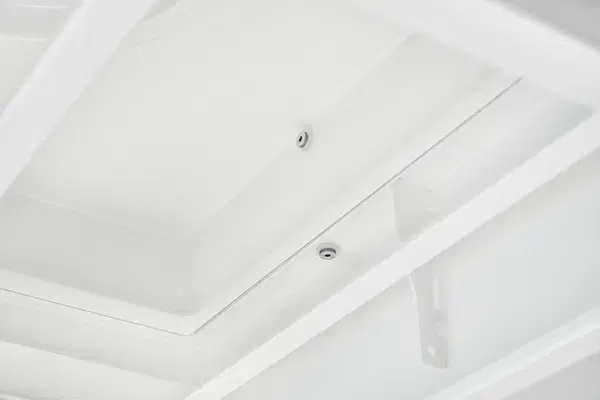

Partikelfiltermoduler til lofter som et afsluttende filtertrin med Mini Pleat-filterpaneler til separation af svævende partikler. Anvendes i laboratorier, medicinske områder eller produktionsrum i medicinal- og fødevareindustrien.

  • Individuelle kabinetter kan kombineres modulært til loftplader
  • Nem, tidsbesparende og sikker filterudskiftning takket være den særlige indtrykningsramme
  • Til montering af filtre med flad- eller væsketætning
  • Med tætningsintegritetstest for filterelementer
  • Integrerede målepunkter til differenstryk
  • Indvendigt målerør til prøveudtagning af partikler til måling
  • Studs med læbetætning
  • Fleksibelt ophæng
  • Opfylder hygiejnekravene i henhold til VDI 6022
  • Lækageklasser: L1 i henhold til DIN EN 1886 og D i henhold til DIN EN 15727

Anvendelse

Anvendelse

  • Partikelfiltermodul til loftsmontering som afsluttende filtertrin og til luftfordeling i renrumsteknologi
  • Montering af filterelementer til udskillelse af svævepartikler som aerosoler, giftigt støv, vira og bakterier fra indblæsnings- eller udsugningsluften


Klassificering

  • Hygiejneoverensstemmelse i henhold til VDI 6022
  • Lækageklasser: L1 i henhold til DIN EN 1886 og D i henhold til DIN EN 15727


Nominelle størrelser

  • B × L [mm]

Beskrivelse

Supplerende produkter

  • Mini Pleat-filterpaneler med flad tætning eller væsketætning
  • Egnede filterelementer skal bestilles separat
  • Monteringssæt til skruetilslutning af enkelte kabinetter til loftsplader


Særlige egenskaber

  • Enkelte kabinetter kan kombineres fleksibelt til loftplader
  • Inklusion af filtre med flad- eller væsketætning
  • Høj driftssikkerhed takket være testfacilitet for tætningsintegritet
  • Kompakt konstruktion med interne måleenheder
  • Studs med læbetætning
  • Nem montering takket være fleksibelt ophæng


Konstruktionsegenskaber

  • Forborede tilslutningspunkter til nem montering af flere moduler under hinanden
  • Speciel testrille gør det muligt at montere filtre med flade eller flydende tætninger
  • Spændemekanisme med 2 eller 4 fastgørelsespunkter til filterelementer (afhængigt af størrelse)
  • Integreret testanordning til kontrol af filterets tæthed
  • Trykmålepunkter til overvågning af det differentierede driftstryk
  • Indvendigt målerør til udtagning af partikler til måling
  • Cirkulær studs (placering øverst)


Materialer og overflader

  • Kabinet fremstillet af stål, pulverlakeret RAL 9010 (ren hvid)
  • Armaturfront fremstillet af perforeret metal med omkredsreturkant, pulverlakeret RAL 9010 (ren hvid)
  • Valgfri konstruktion i rustfrit stål


Installation og idriftsættelse

  • Variabel ophængning
  • Filterelementet monteres ved hjælp af en klemmemekanisme med 2 eller 4 fastgørelsespunkter til filterelementer (afhængigt af størrelsen)
  • Lufttilslutningsenhed med 4-punkts fastgørelse


Standarder og retningslinjer

  • Hygiejne opfylder kravene i VDI 6022, VDI 3803,DIN 1946 del 4, ÖNORM H 6021 og ÖNORM H 6020,SWKI VA 104-01 og SWKI 99-3, samt EN 16798
  • Lækageklasser: DIN EN 1886, DIN EN 1572


Vedligeholdelse

  • Nem afmontering af lufttilslutningsanordningen til filterskift og dekontaminering

Tekniske informationer

Specifikationstekst, Ordrekode

  • Specifikationstekst
  • Ordrekode

Partikelfiltermoduler til loftsmontering som sidste filtertrin og til luftfordeling i renrumsteknologi. Individuelle kabinetter med forborede samlinger kan kombineres til modulære loftplader. Montering af filterelementer til udskillelse af svævepartikler som aerosoler, giftigt støv, vira og bakterier fra indblæsnings- eller udsugningsluften. Kabinet med toptilslutning gennem studs med læbetætning.

Fleksibelt ophæng med variable monteringspunkter. Partikelfiltermodul med speciel klemmemekanisme med 2 fastgørelsespunkter til dimensionerne 600 × 600 eller 4 fastgørelsespunkter til dimensionerne 600 × 900 og 600 × 1200.

TFM-kabinetterne er velegnede til montering af filtre med flade eller flydende tætninger. Kabinet med integreret testfacilitet til tætningssæde; indvendigt målerør til partikelmåling; trykmålepunkter til overvågning af driftstrykforskellen.

Armaturfront fremstillet af perforeret metalplade med omkredsretur, pulverlakeret RAL 9010 (ren hvid) med 4-punkts fastgørelse. Lækagetest for hvert kabinet.

Særlige egenskaber

  • Enkelte kabinetter kan kombineres fleksibelt til loftplader
  • Inklusion af filtre med flad- eller væsketætning
  • Høj driftssikkerhed takket være testfacilitet for tætningsintegritet
  • Kompakt konstruktion med interne måleenheder
  • Studs med læbetætning
  • Nem montering takket være fleksibelt ophæng


Materialer og overflader

  • Kabinet fremstillet af stål, pulverlakeret RAL 9010 (ren hvid)
  • Armaturfront fremstillet af perforeret metal med omkredsreturkant, pulverlakeret RAL 9010 (ren hvid)
  • Valgfri konstruktion i rustfrit stål


TFM / 600 × 900
||
12

1 Type
TFM: Partikelfiltermodul

2 Nominel størrelse [mm]
600 × 600
600 × 900

600 × 1200


Ordreeksempel: TFM / 600 × 900

Nominel størrelse [mm] 600 × 900 mm

Dimensioner

  • Dimensioner
Dimensional drawing of TFM
①②③④⑤⑥
B [mm]L [mm]B × H × T [mm]M∅DOkg
600600535 × 535 × 7824830022
600900835 × 535 × 7831360027
60012001135 × 535 × 7834860034
