FKRS-SK

FKRS-SK BRANNSPJELD

RUNDT RØGSPJÆLD MED BRANDMODSTANDSKLASSE E60S INSTALLERET UDEN FOR VÆG ELLER LOFT I EN ISOLERET ELLER UISOLERET KANAL

Fås i 6 nominelle størrelser: 100 - 315 mm
Lavt differenstryk og lavt lydeffektniveau
Valgfri belægning til øget korrosionsbeskyttelse og krav til udseende
Integration i styrings- og kontroludstyret (MCE)
Installationsmuligheder på afstand af vægge, med og uden kanalisolering
Installationsmuligheder i brandsikre vægge med og uden kanalisolering

Ekstraudstyr og tilbehør

Elektrisk aktuator 24 V/230 V
Udløsningstemperatur 72 °C

Nyttigt tilbehør

Røgdetektor til kanalinstallation

Generel information

Røgspjæld med CE-mærkning og ydeevnedeklaration til isolering af kanaler mellem to brandsektioner i tilfælde af brand.
For at forhindre spredning af røg gennem kanaler til tilstødende brandsektioner.

Specialfunktioner

Ydeevnedeklaration i henhold til den europæiske byggevareforordning
Klassificering i henhold til EN 13501-3
Certificeret mørtelbaseret eller tørmørtelfri installation
Certificeret brugervenlighed på afstand af væggen
Omfattende spaltedimensioner til mørtelbaseret installation op til 225 mm er godkendt
Opfylder kravene i den europæiske produktstandard EN
Røgdetektor til kanalinstallation med luftstrømsovervågning RM-O-VS-D

Konstruktionsegenskaber

Cirkulært kabinet, der er egnet til at skubbe enheden ind i cirkulære huller uden behov for yderligere boring og mejsling
Rørsektioner med læbetætning i begge ender, egnet til luftkanaler i henhold til EN 1506 og EN 13180
Velegnet til tilslutning af kanaler, beskyttelsesriste eller fleksible kanaltilslutninger
Udløsningsmekanismen er tilgængelig og kan testes udefra
Én inspektionsåbning
Fjernbetjening med spring return aktuator

Standarder og retningslinjer

15650
Testet for brandsikkerhedsegenskaber i overensstemmelse med EN 1366-2 (300 Pa undertryk)
Opfylder de hygiejniske krav i henhold til VDI 6022-1,VDI 3803-1, DIN 1946-4 og EN 16798-3, samt Ö-Norm H 6020 og H 6021 og SWKI
Korrosionsbeskyttelse i henhold til EN 15650 i forbindelse med EN 60068-2-52
Byggevareforordningen
EN 15650: Ventilation i bygninger – Brandspjæld
EN 1366-2 Test af brandmodstandsevne for serviceinstallationer – Brandspjæld
EN 13501-3: Brandklassificering af byggevarer og bygningsdele
EN 1751 Ventilation i bygninger – Luftfordelingsudstyr 2006/42/EC - Maskindirektivet
Luftlækage ved lukket spjæld i henhold til EN 1751, klasse 3
Luftlækage i henhold til EN 1751, klasse C

Materialer og overflader

Kabinet:

Lavt differenstryk og lavt lydeffektniveau
Galvaniseret stål
Integration i MCE med AURASAFE Mini

Spjældblad:

Integration i MCE med det internationale standard brandspjældssystem i henhold til IEC 62026-2

Klassificering

E 60 (ve, , i ↔ o) S

Spjældblad: Specielt isoleringsmateriale
Specielt isoleringsmateriale med imprægnering
Udskifteligt spjældblad (fra NS 200 mm)

Andre komponenter: EI 60 (ve, , i ↔ o) S

Nominel størrelse

NS [mm]: 100, 125, 160, 200, 250, 315
L [mm]: 400

Varianter

Med spring return aktuator
Med beskyttelsesrist

Dele og egenskaber

Udløsningstemperatur 72 °C
Installationsretning fra 0° til 360°

Add-ons

Endestopskontakt til indikation af spjældbladets position
Spring return aktuator med 24 V AC/DC eller 230 V AC strømforsyning
Alt tilbehør kan også eftermonteres

Tilbehør

Beskyttelsesrist
Fleksible kanaltilslutninger
Forlængerstykke

Nyttigt tilbehør

Spjældbladets aksel i galvaniseret stål
Lejer af plast
Pakninger af elastomer

Leveringspakke

Hvis add-ons og tilbehør er fabriksindstillet på brandspjældene, er de allerede inkluderet i bestillingskoden. Afhængigt af installationssituationen kan der være behov for yderligere materialer til installation og fastgørelse for at sikre korrekt installation, f.eks. mørtel, skruer, mineraluld osv. Sådanne materialer er normalt ikke inkluderet i leveringspakken (medmindre andet er angivet). Tilbehør og tilføjelser skal vælges af de ansvarlige for byggeprojektet. Disse personer skal også vælge og indkøbe eventuelle yderligere installations- eller fastgørelsesmaterialer og sikre, at de nødvendige klassifikationer er opfyldt.

Vedligeholdelse

Brandspjældets funktionelle sikkerhed skal testes mindst hver sjette måned; dette skal arrangeres af ejeren af ventilationssystemet; funktionelle tests skal udføres i henhold til de grundlæggende vedligeholdelsesprincipper, der er beskrevet i EN 13306 og DIN 31051. Hvis to test i træk, den ene 6 måneder efter den første, er vellykkede, kan den næste test udføres et år senere
Røgdetektor til kanalmontering RM-O-3-D
En funktionstest indebærer, at spjældet lukkes og åbnes igen; med en spring return aktuator, der kan udføres via en fjernbetjening
Brandspjældet skal indgå i den regelmæssige rengøring af ventilationssystemet
For detaljer om funktionstest, vedligeholdelse og inspektion henvises til bruger- og installationsvejledningen

Teknisk data

Nominelle størrelser: 100 til 315 mm
Længde på ramme: 400 mm
Område for luftstrøm: Op til 770 l/s og 2770 m³/h
Differenstryk: op til 1500 Pa
Temperaturområde: -20 til 50 °C
Opstrømshastighed*: ≤ 8 m/s for standardkonstruktion ≤10 m/s for konstruktion med spring return aktuator

* Data bruges til at opnå ens opstrøms- og nedstrømsforhold for brandspjæld

Korrekt brug

Brandspjældet bruges som en automatisk afspærringsventil for at forhindre brand og røg i at sprede sig gennem luftkanalen
Brandspjældet er velegnet til indblæsning og udsugning i ventilations- og klimaanlæg
Brug af brandspjældet er kun tilladt i henhold til installationsforskrifterne og de tekniske data i bruger- og installationsvejledningen
Ændringer af brandspjældet og brug af reservedele, der ikke er godkendt af TROX, er ikke tilladt

Forkert brug

Som røgudsugningsspjæld
Udendørs uden tilstrækkelig beskyttelse mod vejrpåvirkninger
I atmosfærer, hvor kemiske reaktioner, enten planlagte eller uplanlagte, kan forårsage skader på brandspjældet eller føre til korrosion

Tekniske informationer

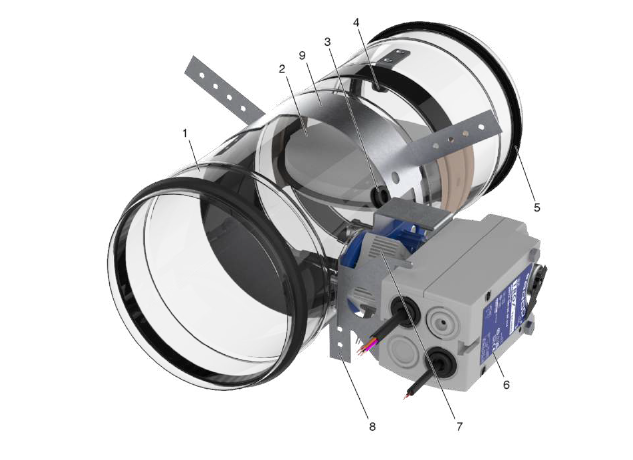

Konstruksjon med Gruner-fjærreturaktuator

1 Sarg

2 Spjeldblad med ringpakning

3 Inspeksjonsåpning (12 mm)

4 Vandringsstopp for STENGT posisjon

5 Leppepakning

6 Fjærreturaktuator

7 Termoelektrisk utløsermekanisme med temperatursensor

8 Monteringsbrakett

9 Monteringsring, bestilles separat

Fjærreturaktuatoren brukes til motorisert åpning og lukking av brannspjeldet og til aktivering av MCE-enheten. I tilfelle brann, blir

brannspjeldet termisk utløst ved 72 °C. Hvis strøm tilføres til aktuatoren, blir spjeldet stående i åpen posisjon. Avbrudd i

forsyningsspenningen fører til at spjeldet lukker seg (lukket strømprinsipp).

Motoriserte brannspjeld kan brukes til å stenge av kanalene.

Dreiemomentet til hver aktuator er tilstrekkelig til å åpne og lukke spjeldbladet selv når viften er igang.

Fjærreturaktuatoren er utstyrt med endebrytere som kan brukes som posisjonsindikatorer for spjeldbladets posisjon.

I tilfælde af brand lukker brandspjældet automatisk for at forhindre ild og røg i at sprede sig via luftkanalerne til de omkringliggende brandceller. I tilfælde af brand udløses systemet af en termoelektrisk udløsningsmekanisme ved en udløsningstemperatur på 72 °C. Udløsningsmekanismen er tilgængelig og kan testes udefra. Spjældpositionsindikatoren kan aflæses på aktuatoren ved hjælp af en eller to endestopskontakter.

Nominel størrelse	100 til 315 mm
Længde på kabinet	400 mm
Luftstrømsområde	Op til 770 l/s / op til 2770 m³/h
Differenstrykområde	Op til 1500 Pa
Temperaturområde 1, 4	-20 til 50 °C
Udløsningstemperatur	72 °C
Opstrømshastighed 2	Version med spring return aktuator ≤ 10 m/s

1 Temperaturerne kan variere for enheder med ekstraudstyr. Installationsdetaljer for andre vægtyper fås på forespørgsel.

2 Data bruges til at opnå ens opstrøms- og nedstrømsforhold for brandspjældet.

4 Ikke-kondenserende drift og ingen indtrængning af fugt via udeluftindtaget.

Frie tværsnit og zeta-værdier

NS	100	125	160	200	250	315
A [m²]	0,005	0,009	0,016	0,027	0,042	0,069
ζ	1,71	1,08	0,67	0,44	0,45	0,28

1 Type
FKRS-SK Brandspjæld Skandinavien E60S
2 Kabinetvarianter
Ingen angivelse: Standardkonstruktion
3 Spjældbladsvariant
Ingen angivelse: Standardvariant
4 Modtagerland
DK: Danmark
NO: Norge
SE: Sverige
5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315
6 Tilbehør
A0: Beskyttelsesrist på betjeningssiden
7 Add-ons
Z43: Spring return aktuator 230 V (Gruner)
Z43B: Spring return aktuator 230 V (Belimo)
Z45: Spring return aktuator 24 V (Gruner)
Z45B: Spring return aktuator 24 V (Belimo)

Downloads

Produktoplysninger

FKRS-SK - Datablad

FKRS-SK_PD_2025_02_06_DE_no 340 KB pdf

Certifikater

Declaration of performance FKRS-SK

FKRS-SK_001_DoP_2025_01_DE_no 1,3 MB pdf

Brugsanvisninger

Monterings- og brukermanual FKRS-SK

FKRS-SK-IOM_CD10099_V1_2025_01_NO_no 4 MB pdf
