EASYLAB TCU3

Kontrol af stinkskabe

Cirkulære VAV-terminalenheder fremstillet af polypropylen (PP) til variable luftmængder og stinkskabe. Egnet til styring af udsugningsluft, der indeholder aggressive medier, da alle komponenter, der kommer i kontakt med luftstrømmen, er fremstillet af plast (ingen indvendige metaldele).

Driftsklar enhed består af de mekaniske dele og de elektroniske kontrolkomponenter (tilbehør). Hver enhed indeholder et spjældblad og en middelværdiberegner til effektivt tryk med et bluff body eller en venturi-dyse til måling af volumenstrømmen. Fabriksmonterede kontrolkomponenter (tilbehør) komplet med ledninger og slanger.

• Effektiv tryksensor med 3 mm målehuller, som derfor er modstandsdygtig over for støv og forurening
• Studs, egnet til kanaler i henhold til DIN 8077
• Spjældbladets placering er angivet udvendigt ved akslens forlængelse
• Luftlækage ved lukket spjældblad i henhold til EN 1751, klasse 4
• Luftlækage i kabinet i henhold til EN 1751, klasse C

Materialer og overflader

• Kabinet af ABS plast, blå (RAL 5002)

Teknisk data

• Nominelle størrelser: 250 mm
• Volumenstrømsområde: 30 til 360 l/s eller 108 til 1296 m³/h
• Volumenstrømsreguleringsområde: ca. 15 – 100% af den nominelle volumenstrøm
• Differenstrykområde: 5 – 1000 Pa

Kontrolkomponent (tilbehør)

• Elektronisk styring til behovsbaseret styring af variable volumenstrømme i stinkskabe, herunder integreret overvågning af den aerodynamiske funktion i henhold til EN 14175 med optisk og akustisk signalering
• Fabriksmonteret på VAV-terminalenheden, komplet med ledninger og slanger, aerodynamisk testet og fabriksindstillet efter kundens parametre

Udstyrets funktion:

• Styringselektronik ved hjælp af en mikroprocessor med konfigurationsindstillinger gemt i EEPROM-hukommelse og dermed sikkert i tilfælde af strømafbrydelse
• 5 analoge indgange, 6 voltfrie digitale indgange, 3 analoge udgange og 6 digitale udgange som relæomskifterkontakter
• Statisk differentialtryksomformer med rumluftinduktion for at beskytte målepunktet
• Opretholdelse af volumenstrømmene ved hjælp af en permanent sammenligning af setpoint/virkelige værdier i et lukket kredsløb med en begrænsning af minimums- og maksimumsvolumenstrømmene
• Tilslutninger til alle vigtige kommunikations- og periferienheder er placeret på ydersiden af kabinettet og er derfor let tilgængelige
• Indikatorlamper på ydersiden af kabinettet for alarmer (på begge sider), styringsfunktion (heartbeat) og kommunikation
• Kommunikationssystem med plug-in kommunikationslinjer, automatisk opsætning af forbindelser uden manuel netværkskonfiguration, let at udvide med yderligere styringer (normalt uden integrationsproblemer)
• Integration af variable eller konstante volumenstrømme i rumbalancen ved hjælp af spændingssignaler, kontakter eller konstante værdier. Signalering af de faktiske værdier for volumenstrømmene, spjældbladspositioner, fejl og statusmeddelelser til det centrale BMS med analoge eller switch-udgange
• Tilslutning af en eller to (for stinkskabe med skydevinduer på to sider) tilpasselige EASYLAB-betjeningspaneler BE-SEG-** eller BE-LCD-01 med optisk og akustisk signalering. Alarmlyden kan deaktiveres eller varigheden kan begrænses
• Alarmer og alarmsignalering kan konfigureres, f.eks. kan alarmer undertrykkes for visse driftstilstande eller alarmer fra forskellige niveauer konsolideres
• Standardindstilling af driftstilstand via det centrale BMS, rumkontrolpanel eller kontrolpanel for stinkskabe med fleksible prioritets- og lukkemuligheder. Understøttede særlige driftstilstande: øget drift, reduceret drift, lukket og åben position

Yderligere særlige funktioner:

• Støtte til stinkskabe med støttestrømsteknologi
• Sikker styring af luftrensere til udsugning

• Tilslutning af bevægelsessensorer
• Røgudsugning
• Styring af belysning af stinkskabe
• Styring af en automatisk skydeanordning
• Anvendelse af diversitetsfaktorer ved brug af EASYLAB TAM

• 5 analoge indgange til tilslutning af sensorsystemet og til integration af op til 4 variable volumenstrømme
• 6 voltfrie digitale indgange til integration af konstante volumenstrømme og/eller til styring af særlige funktioner
• 3 analoge udgange til signalering af de faktiske værdier for volumenstrømmene og spjældets position samt den samlede volumenstrøm for rummet (tilluft, fraluft eller tillufts-setpunktværdi)
• 1 digital udgang til volumenstrømsalarm med konfigurerbare alarmbetingelser
• 5 digitale udgange til forskellige specialfunktioner
• Hurtigkørende aktuator (drifttid 90° < 3 s)
• Forsyningsspænding 24 V AC

Fraluftsregulator/tilluftsregulator

• Cirkulære VAV-terminalenheder til systemer med variabel og konstant volumenstrøm, velegnet til til- og fraluft, fås i 7 nominelle størrelser
• Høj reguleringsnøjagtighed (selv med opstrømsbøjning R = 1D)
• Driftsklar enhed består af de mekaniske dele og de elektroniske kontrolkomponenter (tilbehør). Hver enhed indeholder en middelværdiberegner til måling af volumenstrømmen og et spjældblad. Fabriksmonterede kontrolkomponenter (tilbehør) komplet med ledninger og slanger
• Effektiv tryksensor med 3 mm målehuller, som derfor er modstandsdygtig over for støv og snavs. Studs med rille til læbetætning, egnet til tilslutning af kanaler i henhold til EN 1506 eller EN 13180
• Spjældbladets position angives udvendigt ved akslens forlængelse
• Luftlækage ved lukkede blade i henhold til EN 1751, klasse 4 (nominel størrelse 100, klasse 2; nominelle størrelser 125 og 160, klasse 3)
• Luftlækage i kabinet i henhold til EN 1751, klasse C

Materialer og overflader

• Kabinet af ABS plast, blå (RAL 5002)

Teknisk data

• Nominelle størrelser: 100 til 400 mm
• Volumenstrømsområde: 12 til 1680 l/s eller 44 til 6048 m³/h
• Volumenstrømsreguleringsområde: ca. 15 – 100% af den nominelle volumenstrøm
• Differenstrykområde: 5 – 1500 Pa

Kontrolkomponent (tilbehør)

• Elektronisk styring til behovsbaseret, variabel volumenstrømsregulering af til- eller fraluft i laboratorier og til forskellige opgaver på hospitaler og i renrum
• Fabriksmonteret på VAV-terminalenheden, komplet med ledninger og slanger, aerodynamisk testet og fabriksindstillet efter kundens parametre

Udstyrets funktion:

• EC/SC: Styring af den behovsbaserede til- og fraluftsstrøm
• Der kan gemmes op til 3 volumenstrøms-setpunktværdier på regulatoren og vælges af en ekstern enhed; der kan også lukkes af
• Setpunktværdi fra en ekstern enhed (0(2) – 10 V DC signal) som et alternativ
• Styringselektronik ved hjælp af en mikroprocessor med konfigurationsindstillinger gemt i EEPROM-hukommelse og dermed sikkert i tilfælde af strømafbrydelse
• 1 analog indgang, 6 voltfrie digitale indgange, 3 analoge udgange og 6 digitale udgange som relæomskifterkontakter
• Statisk differenstrykomformer med rumluftinduktion for at beskytte målepunktet
• Opretholdelse af volumenstrømmene ved hjælp af en permanent sammenligning af setpoint/virkelige værdier i et lukket kredsløb

• Indikatorlamper på ydersiden af kabinettet for alarmer (på begge sider), styringsfunktion (heartbeat) og kommunikation

• Kommunikationssystem med plug-in kommunikationslinjer, automatisk opsætning af forbindelser uden manuel netværkskonfiguration, let at udvide med yderligere styringer (normalt uden integrationsproblemer)
• Signalering af de faktiske værdier for volumenstrømmene, spjældbladspositioner, fejl og statusmeddelelser til det centrale BMS med analoge eller switch-udgange
• Alarmer og alarmsignalering kan konfigureres, f.eks. kan alarmer undertrykkes for visse driftstilstande eller alarmer fra forskellige niveauer konsolideres. Der kan tilsluttes op til 24 regulatorer til kommunikationslinjen (stinkskabe, udsugningsluft, tilluft, rumregulator)

Inputs og outputs:

• 1 analog indgang til standardindstilling af en setpointværdi fra en ekstern enhed
• 6 voltfrie digitale indgange
• 3 analoge udgange til signalering af den faktiske værdi af volumenstrømmen og spjældbladets position samt (valgfrit) den samlede udsugningsluftmængde, den samlede tilluftmængde eller den samlede tilluftmængdes setpunktværdi
• 1 digital udgang til volumenstrømsalarm med konfigurerbare alarmbetingelser
• Hurtigkørende aktuator (drifttid 90° < 3 s)
• Forsyningsspænding 24 V AC

Rumkontrol

• Cirkulære VAV-terminalenheder til systemer med variabel og konstant volumenstrøm, velegnet til til- og fraluft, fås i 7 nominelle størrelser
• Høj reguleringsnøjagtighed (selv med opstrømsbøjning R = 1D)
• Driftsklar enhed består af de mekaniske dele og de elektroniske kontrolkomponenter (tilbehør). Hver enhed indeholder en middelværdiberegner til måling af volumenstrømmen og et spjældblad. Fabriksmonterede kontrolkomponenter (tilbehør) komplet med ledninger og slanger
• Effektiv tryksensor med 3 mm målehuller, som derfor er modstandsdygtig over for støv og snavs. Studs med rille til læbetætning, egnet til tilslutning af kanaler i henhold til EN 1506 eller EN 13180
• Spjældbladets position angives udvendigt ved akslens forlængelse
• Luftlækage ved lukkede blade i henhold til EN 1751, klasse 4 (nominel størrelse 100, klasse 2; nominelle størrelser 125 og 160, klasse 3)
• Luftlækage i kabinet i henhold til EN 1751, klasse C

Materials and surfaces

• Kabinet af ABS plast, blå (RAL 5002)

Teknisk data

• Nominelle størrelser: 100 to 400 mm
• Volumenstrømsområde: 12 til 1680 l/s eller 44 til 6048 m³/h
• Volumenstrømsreguleringsområde: ca. 15 – 100% af den nominelle volumenstrøm
• Differenstrykområde: 5 – 1500 Pa

Kontrolkomponent (tilbehør)

• Fabriksmonteret på VAV-terminalenheden, komplet med ledninger og slanger, aerodynamisk testet og fabriksindstillet efter kundens parametre

Udstyrets funktion:

• RS/LAB: Styring af den behovsbaserede tilluftstrømningshastighed, som er resultatet af den faktiske samlede fraluftstrøm for rummet; denne strategi tager hensyn til en brugerdefineret forskel for at opretholde undertrykket i overensstemmelse med DIN 1946, del 7
• Styringselektronik ved hjælp af en mikroprocessor med konfigurationsindstillinger gemt i EEPROM-hukommelse og dermed sikkert i tilfælde af strømafbrydelse
• 5 analog indgang, 6 voltfrie digitale indgange, 3 analoge udgange og 6 digitale udgange som relæomskifterkontakter
• Statisk differenstrykomformer med rumluftinduktion for at beskytte målepunktet
• Opretholdelse af volumenstrømmene ved hjælp af en permanent sammenligning af setpoint/virkelige værdier i et lukket kredsløb med en begrænsning af minimums- og maksimumsvolumenstrømmene
• Tilslutninger til alle vigtige kommunikations- og periferienheder er placeret på ydersiden af kabinettet og er derfor let tilgængelige
• Indikatorlamper på ydersiden af kabinettet for alarmer (på begge sider), styringsfunktion (heartbeat) og kommunikation

• Kommunikationssystem med plug-in kommunikationslinjer, automatisk opsætning af forbindelser uden manuel netværkskonfiguration, let at udvide med yderligere styringer (normalt uden integrationsproblemer)

• Integration af variable eller konstante volumenstrømme i rumbalancen ved hjælp af spændingssignaler, kontakter eller konstante værdier. Signalering af de faktiske værdier for volumenstrømmene, spjældbladspositioner, fejl og statusmeddelelser til det centrale BMS med analoge eller switch-udgange.

• Alarmer og alarmsignalering kan konfigureres, f.eks. kan alarmer undertrykkes for visse driftstilstande eller alarmer fra forskellige niveauer konsolideres
• Balancering af op til 24 EASYLAB-controllere på kommunikationslinjen (stinkskabe, udsugningsluft, tilluft og andre forbindelser)
• Automatisk fordeling af udsugningsluft- eller tilluftstrømme på flere EASYLAB-volumenstrømsregulatorer til et rum; alternativt kan fordelingen konfigureres individuelt
• Indgangssignal til solafskærmning (skal leveres af andre) eller til lukkespjæld (skal leveres af andre) til volumenstrømsafhængig optimering af udblæsningshastigheden i diffusoren

Inputs og outputs

• 4 analoge indgange til integration af variable volumenstrømme
• 6 digitale indgange til integrering af konstante volumenstrømme
• 3 analoge udgange til signalering af den faktiske værdi af volumenstrømmen og spjældbladets position samt (valgfrit) den samlede udsugningsluftmængde, den samlede tilluftmængde eller den samlede tilluftmængdes setpunktværdi
• 1 digital udgang til volumenstrømsalarm med konfigurerbare alarmbetingelser
• 2 digitale udgange til udligning af volumenstrømmene ved diffusorer
• Hurtigkørende aktuator (drifttid 90° < 3 s)
• Forsyningsspænding 24 V AC

Yderligere funktioner med aktiv rumstyringsfunktion

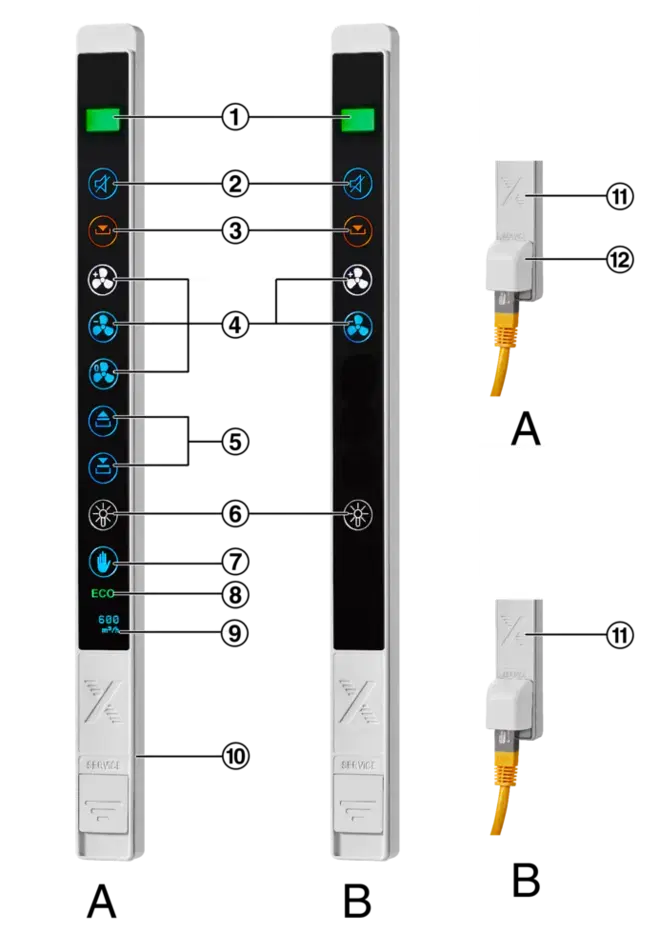

• Tilslutning af en eller to justerbare EASYLAB-rumskontrolpaneler BE-LCD-01 (kun for systemer uden et stinkskab)
• Standardindstilling af driftstilstand for alle regulatorer i rummet
• Centralt grænsefladepunkt for individuelle eller konsoliderede fejl
• Overvågning af rumfunktionerne i tilfælde af, at den samlede udsugningsluftmængde ikke når minimumsværdien, eller at den samlede udsugningsluftmængde overskrider maksimumsværdien (diversitet)
• Begrænsning af den samlede udsugningsluftmængde (diversitetskontrol)
• Standardindstilling af driftstilstand via det centrale BMS, rumkontrolpanel eller kontrolpanel for stinkskabe med fleksible prioritets- og afbrydelsesmuligheder; særlige driftstilstande: øget drift, reduceret drift, afbrydelse og ÅBEN position
• Centraliseret konfiguration af rumparametre
• Ændring af volumenstrømssætpunktet baseret på temperaturstyring eller ekstern differenstrykstyring
• Tilslutning af en rumtryksmåler til trykregulering
• Konfigurerbare konsoliderede alarmer

Inputs og outputs

• 4 analoge indgange til integrering af en ændring af et sætpunkt for volumenstrømshastighed baseret på temperatur, en ændring af et sætpunkt for volumenstrømshastighed baseret på tryk og/eller en differenstrykomformer til intern differenstrykregulering. Ubrugte indgange kan anvendes til integration af variable volumenstrømme
• 6 voltfrie digitale indgange til standardindstilling af driftstilstand, skift mellem to tryksætpunktsværdier og/eller en dørkontakt. De resterende indgange, som ikke anvendes på anden måde, kan anvendes til integrering af konstante volumenstrømme
• 3 analoge udgange til signalering af den faktiske værdi af volumenstrømmen og spjældbladets position samt (valgfrit) den samlede udsugningsluftmængde, den samlede tilluftmængde eller den samlede tilluftmængdes setpunktværdi
• 6 digitale udgange til volumenstrømsalarm, trykalarm med intern differenstrykstyring, konsolideret alarm, optimering af volumenstrømmen ved diffusorer eller integration af solbeskyttelse og/eller belysning eller enheder. Alarmbetingelser kan konfigureres

Styring af stinkskabe

Inputs

4 analoge inputs

• Op til 4 analoge indgange med konfigurerbare egenskaber til integration af variable strømme
• 3 inputs til udstyrsfunktionerne FH-VS, FH-DS og FH-DV
• 4 inputs til udstyrsfunktionerne FH-2P, FH-3P og FH-F

6 digitale inputs

• Nedenstående tabel viser de tilgængelige udstyrsfunktioner, specialfunktioner og det nødvendige antal inputs.

Outputs

3 analoge outputs

• Faktisk værdi af volumenstrømmen
• Spjældbladets position
• Samlet udsugningsluftmængde, samlet tilluftmængde eller samlet tilluftmængde setpunktværdi
• Samlet udsugningsluftmængde, samlet indblæsningsluftmængde eller samlet indblæsningsluftmængde setpunktværdi


6 digitale outputs

• Alarmstatus
• Styring af udsugningsskrubber, teknologi til understøttelse af strøm, automatiske skydelåger og belysning af stinkskab.

Udvidelsesmoduler som grænseflader til den centrale BMS

• LonWorks FTT-10A (EM-LON)
• BACnet MS/TP (EM-BAC-MOD-01)
• Modbus RTU (EM-BAC-MOD-01)
• BACNET-IP (EM-IP)
• Modbus-IP (EM-IP)
• Webserver (EM-IP)

Følgende driftsværdier og fejlmeddelelser fra styringen af stinkskabe signaleres via netværket:

• Faktisk værdi af volumenstrømmen og setpunktsværdi
• Spjældbladets position
• Driftstilstand
• Faktisk værdi og setpunktsværdi for fronthastighed
• Åbning af låge (FH-DS og FH-DV)

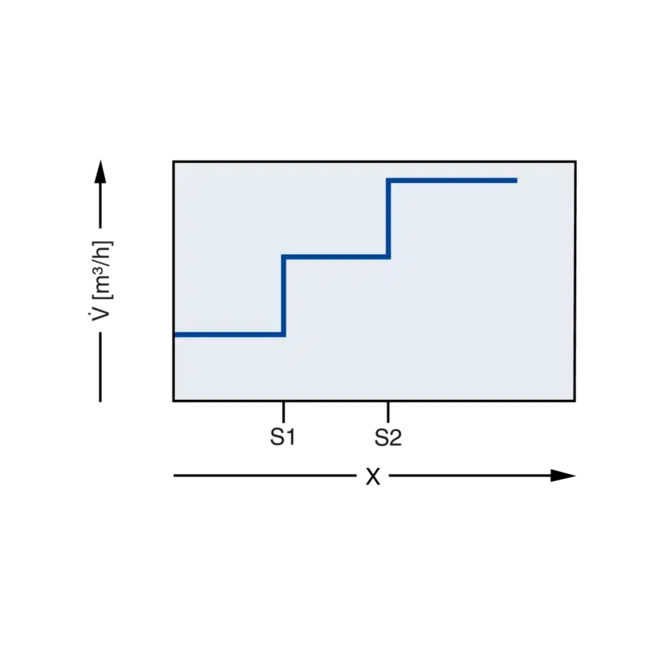

• Skifte trin (FH-2P og FH-3P)
• Alarmstatus
• Skiftestatus for de digitale inputs og outputs
• Antal styreenheder i EASYLAB-systemet
• Samlet udsugningsluft- og samlet tilluftvolumenstrøm
• Vurderede spjældbladepositioner i systemet

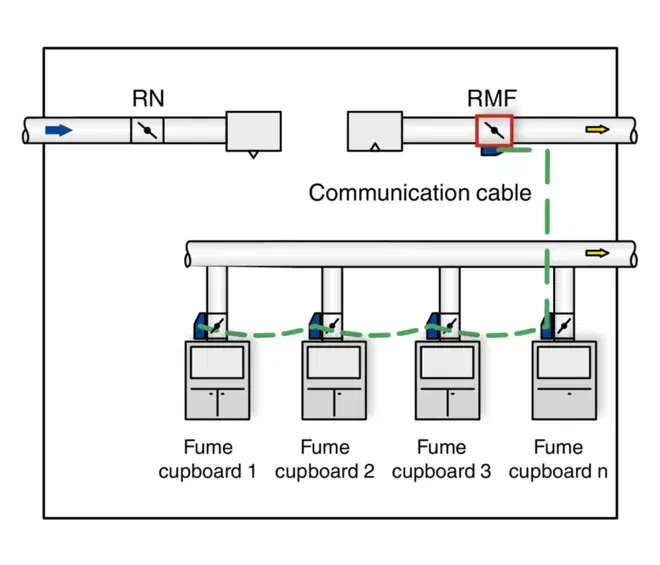

Desuden kan der permanent integreres en udsugnings- og indblæsningsluftmængde i rumbalancen.

Fraluftsregulator/tilluftsregulator

Inputs

1 analog input

• Udstyrsfunktion EC/SC-E0 eller EC/SC-E2: 1 analog input (AI4) til standardindstilling af volumenstrømmens setpunktværdi

6 digitale inputs

• Nedenstående tabel viser de tilgængelige udstyrsfunktioner, specialfunktioner og det nødvendige antal inputs

Outputs

3 analoge outputs

• Faktisk værdi af volumenstrømmen
• Spjældbladets position
• Samlet udsugningsluftmængde, samlet indblæsningsluftmængde eller samlet indblæsningsluftmængde setpunktværdi

6 digitale outputs

Tilgængelige funktioner:

• Alarmstatus

Udvidelsesmoduler som grænseflader til det centrale BMS

• LonWorks FTT-10A (EM-LON)
• BACnet MS/TP (EM-BAC-MOD-01)
• Modbus RTU (EM-BAC-MOD-01)
• BACNET-IP (EM-IP)
• Modbus-IP (EM-IP)
• Webserver (EM-IP)

Følgende driftsværdier og fejlmeddelelser fra fra- eller tilluftsregulatoren overføres via netværket:

• Faktisk værdi af volumenstrømmen og setpunktsværdi
• Spjældbladets position
• Driftstilstand
• Alarmstatus

• Skiftestatus for de digitale inputs og outputs

• Antal styreenheder i EASYLAB-systemet

• Samlede faktiske værdier for den samlede tilluft og/eller den samlede fraluft
• Vurderet spjældbladsposition
• Skifte trin (EC/SC-2P and EC/SC-3P)

Rumkontrol

Inputs

4 analoge inputs

• Analoge inputs med konfigurerbare egenskaber til integration af variable luftmængder

6 digitale inputs

• Digitale inputs til integration af konstante volumenstrømme ved hjælp af switch-kontakter

Outputs

3 analoge outputs

• Faktisk værdi af volumenstrømmen
• Regulator spjældbladets position
• Samlet udsugningsluftmængde, samlet indblæsningsluftmængde eller indstillingsværdi for samlet indblæsningsluftmængde (system med ledet luftudsugning)

3 digital outputs

Tilgængelige funktioner:

• Alarmstatus
• Indgangssignal til styring af lukkespjæld til volumenstrømsafhængig optimering af udsugningshastigheden i diffusoren (kun udstyrsfunktion RS)

Udvidelsesmoduler som grænseflader til det centrale BMS

• LonWorks FTT-10A (EM-LON)
• BACnet MS/TP (EM-BAC-MOD-01)
• Modbus RTU (EM-BAC-MOD-01)
• BACNET-IP (EM-IP)
• Modbus-IP (EM-IP)
• Webserver (EM-IP)

Følgende driftsværdier og fejlmeldinger fra rumregulatoren overføres via netværket:

• Faktisk værdi af volumenstrømmen og setpunktsværdi
• Spjældbladets position
• Driftstilstand
• Alarmstatus
• Skiftetilstand for de digitale inputs og outputs
• Antal regulatorer i EASYLAB-systemet
• Samlede faktiske værdier for den samlede tilluft og/eller den samlede fraluft
• Vurderet spjældbladsposition

Desuden kan der permanent integreres en udsugnings- og indblæsningsluftmængde i rumbalancen.

Funktion til styring af rum

Inputs

4 analoge inputs

• Ændring af setpunktet for volumenstrømmen baseret på temperaturstyring
• Ændring af setpunktet for volumenstrømmen baseret på ekstern differenstrykregulering
• Faktisk værdi for rumtryk ved intern differenstrykregulering

• Tilslutning af variable volumenstrømme ved inputs der ikke anvendes på anden vis

6 digitale inputs

Available functions:

• Standardindstilling for rumdriftstilstand: Standardtilstand, reduceret drift, øget drift, lukning og ÅBEN position
• Prioritering af rummets driftstilstand: af den centrale BMS eller lokalt
• Skift mellem to tryksætpunktsværdier ved intern differenstrykregulering
• Indbygning af en dørkontakt ved intern differenstrykregulering
• Integration af midlertidigt konstante volumenstrømme ved inputs der ellers ikke anvendes


Outputs

3 analoge outputs

• Volumenstrømmenes faktiske værdi for regulatoren
• Spjældbladets position i regulatoren
• Samlet udsugningsluftmængde, samlet indblæsningsluftmængde eller samlet indblæsningsluftmængde som setpunktværdi

6 digitale outputs

• Alarm for den lokale styreenhed
• Konsolideret alarm for rummet
• Differenstrykalarm (kun for intern differenstrykregulering)
• Styresignal (input) til solafskærmning (skal leveres af andre) eller til lukkespjæld (skal leveres af andre) til volumenstrømsafhængig optimering af udblæsningshastigheden i diffusoren
• Tilslutning af belysning (skal leveres af andre)

Udvidelsesmoduler som grænseflader til det centrale BMS

• LonWorks FTT-10A (EM-LON)
• BACnet MS/TP (EM-BAC-MOD-01)
• Modbus RTU (EM-BAC-MOD-01)
• BACNET-IP (EM-IP)
• Modbus-IP (EM-IP)
• Webserver (EM-IP)

Følgende driftsværdier og fejlmeldinger for rummet overføres via netværket:

• Standardindstilling for driftstilstand

• Prioritering af standardindstillinger for driftstilstand (centralt BMS, lokalt)
• Integration af en ændring af et volumenstrømssætpunkt med hensyn til temperatur- eller differenstrykregulering
• Skift mellem to tryksætpunktsværdier
• Integration af værdier for fra- og/eller tilluftsflow til balancering af rummet
• Styresignal (input) til solafskærmning (skal leveres af andre)

Feedback-signaler fra EASYLAB-systemet (rum):

• Driftstilstand for rum
• Samlet udsugningsluftmængde aktuel værdi
• Samlet indblæsningsluftmængde aktuel værdi
• Vurderede spjældbladspositioner
• Konsolideret alarm
• Setpoint og faktiske værdier for den interne rumtryksregulering
• Alarm for rumtryk

Udstyrsfunktioner og særlige funktioner, for hvilke der kræves digitale omstillingsinputs

Udstyrsfunktioner og særlige funktioner, for hvilke der kræves digitale omstillingsinputs
