UL | TROX Denmark A/S

UL

TIL INSTALLATION I VÆGGE ELLER REKTANGULÆRE KANALER

Tilbagestrømsspjæld forhindrer uønskede luftstrømme mod den tilsigtede luftstrømsretning, når systemet ikke er i drift.

Maksimalt differenstryk: 100 Pa
Maksimal bredde på 1600 mm, maksimal højde på 1615 mm
Ramme med fastgørelseshuller langs omkredsen
Fås i standardstørrelser og mellemstørrelser (i trin på 1 mm)
Tilbagestrømsspjæld med formede aluminiumsblade til normale krav; bladene er udstyret med tætninger

Valgfrit ekstrudstyr og tilbehør

Underramme til installation
Pulverlakering, RAL CLASSIC-farve

Anvendelse

Anvendelse

Tilbagestrømsspjæld, UL, til installation i indvendige vægge og rektangulære kanaler
Forebyggelse af uønskede luftstrømme mod den tilsigtede luftstrømsretning, når systemet ikke er i drift
Lamellerne lukker automatisk, når systemet lukkes ned
Maksimalt differenstryk: 100 Pa

Særlige egenskaber

Alle mellemstørrelser inden for standardstørrelsesområdet er tilgængelige
Driftstemperatur: -20 - 80 °C
Maksimalt differenstryk: 100 Pa
Tilbagestrømsspjældet åbner og lukker automatisk ved hjælp af luftstrømmen; der kræves ingen aktuator
Tilbagestrømsspjæld med formede aluminiumsblade til normale krav; bladene er udstyret med tætninger til lyddæmpning

Nominelle størrelser

B: 200, 400, 600, 800, 1000, 1200, 1400, 1600 mm (mellemstørrelser: 201 – 1599 mm i trin på 1 mm)
H: 215, 315, 415, 515, 615, 715, 815, 1015, 1215, 1415, 1615 mm (mellemstørrelser: 216 – 1614 mm, i trin på 1 mm)
Enhver kombination af B × H

Beskrivelse

Varianter

UL-1: Tilbagestrømsspjæld til luftstrømme, der er rettet mod installationssiden
UL-2: Tilbagestrømsspjæld til luftstrømme rettet mod bagsiden (indtag)

Bygningsdele og egenskaber

Ramme
Lameller med lavfriktionslejer
Begrænsere til blade
Tætning på bladspids
Nederste vandringsstop (vinkelsektion)
Synlig centersprosse fra B = 997 mm

Konstruktionsegenskaber

Ramme, materialetykkelse 1,75 mm, med fastgørelseshuller
Blade, materialetykkelse 1,0 mm
Ekstra sidebjælke med fastgørelseshuller til bladakslerne og integrerede bladbegrænsere
Bladbegrænsere forhindrer bladene i at åbne ud over en bestemt vinkel

Tilbehør

Underramme til installation: Installationsramme til hurtig og enkel installation af mekanisk selvdrevne spjæld

Teknisk data

Nominelle størrelser: 200 × 215 til 1600 × 1615 mm
Volumenstrømsområde: 110 – 6.460 l/s eller 396 – 23.256 m³/h ved 2,5 m/s
Samlet differenstryk: 25 Pa ved 2,5 m/s
Maksimalt differenstryk i lukkeretningen: 100 Pa
Driftstemperatur: –20 til 80 °C

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

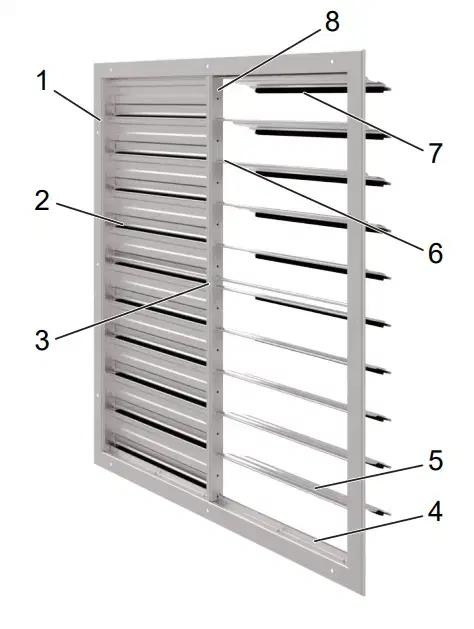

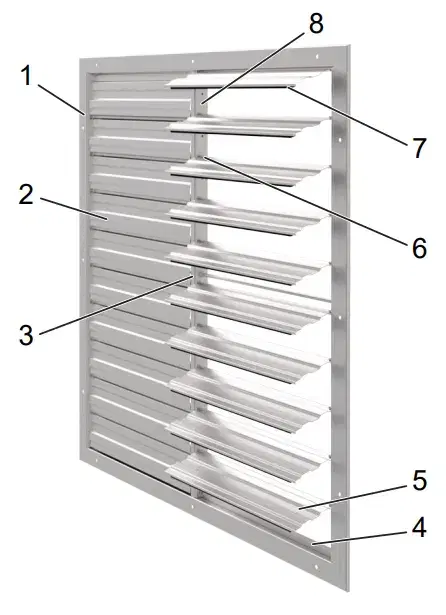

Schematic illustration of UL-1

1 Frame

2 Blades (closed)

3 Mullion from B = 997 mm

4 Travel stop (angle section)

5 Blades (open)

6 Blade restrictor

7 Blade tip seals

8 Side bar

Tilbagestrømsspjæld åbner og lukker automatisk. Når systemet er i drift, åbner spjældene, når luften strømmer. Når systemet lukkes ned, lukker lamellerne på grund af deres vægt. De forhindrer sikkert, at luften strømmer mod den tilsigtede luftstrømningsretning.

Nominelle størrelser	200 × 215 – 1600 × 1615 mm
Volumenstrømsområde	110 – 6460 l/s eller 396 – 23256 m³/h ved 2,5 m/s
Samlet differenstryk	2,5 m/s ved 23 Pa (UL-1)
Maksimalt tilladt differenstryk i lukkeretningen	100 Pa
Driftstemperatur	-20 til 80 °C

Hurtigvalgstabellerne giver et godt overblik over volumenstrømmene med en luftstrømningshastighed på 2,5 m/s. Mellemliggende værdier kan interpoleres. Præcise mellemliggende værdier kan beregnes med vores designprogram, Easy Product Finder.

UL, bredde 200 – 600 mm, volumenstrøm ved 2,5 m/s

H	B
	200		300		400		500		600
	l/s	m³/h	l/s	m³/h	l/s	m³/h	l/s	m³/h	l/s	m³/h
215	110	396	160	576	215	774	270	972	325	1170
315	160	576	235	846	315	1134	395	1422	475	1710
415	210	756	310	1116	415	1494	520	1872	625	2250
515	260	936	385	1386	515	1854	645	2322	775	2790
615	310	1116	460	1656	615	2214	770	2772	925	3330
715	360	1296	535	1926	715	2574	895	3222	1070	3852
815	410	1476	610	2196	815	2934	1020	3672	1220	4392
1015	510	1836	760	2736	1020	3672	1270	4572	1520	5472
1215	610	2196	910	3276	1220	4392	1520	5472	1820	6552
1415	710	2556	1060	3816	1420	5112	1770	6372	2120	7632
1615	810	2916	1210	4356	1620	5832	2020	7272	2420	8712

UL, bredde 800 – 1600 mm, volumenstrøm ved 2,5 m/s

H	B
	800		1000		1200		1400		1600
	l/s	m³/h	l/s	m³/h	l/s	m³/h	l/s	m³/h	l/s	m³/h
215	430	1548	540	1944	645	2322	755	2718	860	3096
315	630	2268	790	2844	945	3402	1100	3960	1260	4536
415	830	2988	1040	3744	1250	4500	1450	5220	1660	5976
515	1030	3708	1290	4644	1550	5580	1800	6480	2060	7416
615	1230	4428	1540	5544	1850	6660	2150	7740	2460	8856
715	1430	5148	1790	6444	2150	7740	2500	9000	2860	10296
815	1630	5868	2040	7344	2450	8820	2850	10260	3260	11736
1015	2030	7308	2540	9144	3050	10980	3550	12780	4060	14616
1215	2430	8748	3040	10944	3650	13140	4250	15300	4860	17496
1415	2830	10188	3540	12744	4250	15300	4950	17820	5660	20376
1615	3230	11628	4040	14544	4850	17460	5650	20340	6460	23256

Differentialtryk

v [m/s]	UL-1	UL-2
v [m/s]	Δpt [Pa]
0,5	11	11
1	14	15
2	20	25
3	26	34

Rektangulære tilbagestrømsspjæld, der forhindrer luft i at strømme mod den tilsigtede luftstrømningsretning; til installation i indvendige vægge og i rektangulære kanaler.

Installationsklar komponent, der består af en kant, blade med lavfriktionslejer samt vandringsstop og tætningsdele.

Særlige egenskaber

Alle mellemstørrelser inden for standardstørrelsesområdet er tilgængelige
Driftstemperatur: -20 - 80 °C
Maksimalt differenstryk: 100 Pa
Tilbagestrømsspjældet åbner og lukker automatisk ved hjælp af luftstrømmen; der kræves ingen aktuator
Tilbagestrømsspjæld med formede aluminiumsblade til normale krav; bladene er udstyret med tætninger til lyddæmpning

Tilbehør

Underramme til installation: Installationsramme til hurtig og enkel installation af mekanisk selvdrevne spjæld

Teknisk data

Nominelle størrelser: 200 × 215 til 1600 × 1615 mm
Volumenstrømsområde: 110 – 6460 l/s eller 396 – 23256 m³/h ved 2,5 m/s
Samlet differenstryk: 23 Pa ved 2,5 m/s
Maksimalt differenstryk i lukkeretningen: 100 Pa
Driftstemperatur: -20 til 80 °C

Dimensionering data

qv [m3/h] volumenstrøm
Δpt [Pa] samlet differenstryk
v [m/s] luftstrømshastighed

UL	–	1	/	800 × 515	/	ER	/	P1 - RAL 9010
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type
UL: Tilbagestrømsspjæld

2 Luftstrømmens retning
1: Luftstrøm rettet mod installationssiden
2: Luftstrøm rettet mod bagsiden (indtag)

3 Nominel størrelse [mm]
B × H

4 Installationsunderramme
Ingen angivelse: Ingen
ER: Med

5 Overflade
Ingen angivelse: Standardkonstruktion
P1: Pulverlakeret, RAL CLASSIC-farve
Glans

RAL 9010 50%
RAL 9006 30%
Alle andre RAL-farver 70%

Ordreeksempel: UL-1 / 800×515 / ER / P1 - RAL9010

Type	UL
Luftstrømmens retning	Luftstrøm rettet mod installationssiden
Nominel størrelse [mm]	Bredde 800, højde 515
Installationsunderramme	Med installationsunderramme
Overflade	Pulverlakeret RAL 9010, ren hvid

Dimensioner og vægt, Produktdetaljer

UL-1

Dimensioner

B: 200 – 1600 mm, mellemstørrelser 201 – 1599 mm i trin på 1 mm
H: 215 – 1615 mm, mellemstørrelser 216 – 1614 mm i trin på 1 mm

Flowtværsnit til beregning af luftstrømmens hastighed

A = B × H

Måleenhed for B og H: m

Vægt [kg]

H	B
H	200	300	400	500	600	800	1000	1200	1400	1600
215	3	3	3	4	4	5	6	7	8	9
315	3	3	4	4	5	6	7	8	9	10
415	3	4	4	5	5	6	7	8	9	10
515	4	4	5	5	6	7	8	9	10	11
615	4	5	5	6	7	8	9	10	11	12
715	5	5	6	7	8	9	10	11	12	13
815	5	6	7	8	9	10	11	12	13	14
1015	7	8	9	10	11	12	13	14	15	16
1215	9	10	11	12	13	14	15	16	17	18
1415	11	12	13	14	15	16	17	18	19	20
1615	13	14	15	16	17	18	19	20	21	22

Fixing holes in the frame – UL

UL, standardstørrelser, bredde, antal flangehuller

B	Antal huller n	T1	T2
200	1	–	100
300	1	–	150
400	2	303	48.5
500	2	403	48.5
600	3	252	48.5
800	3	352	48.5
1000	3	452	48.5
1200	3	552	48.5
1400	3	652	48.5
1600	4	501	48.5

UL, standardstørrelser, højde, antal flangehuller

H	Antal huller n	T3	T4
215	1	–	107.5
315	1	–	157.5
415	1	–	207.5
515	1	–	257.5
615	2	320	147.5
715	2	420	147.5
815	3	260	147.5
1015	3	360	147.5
1215	3	460	147.5
1415	3	560	147.5
1615	4	440	147.5

UL, mellemstørrelser, bredde, antal flangehuller

B	Antal huller n	T1	T2
201 – 396	1	–	B/2
397 – 596	2	B − 97	48.5
597 – 1596	3	(B − 97)/2	48.5
1597 – 1599	4	(B − 97)/3	48.5

UL, mellemstørrelser, højde, antal flangehuller

H	Antal huller n	T3	T4
216 – 614	1	–	H/2
616 – 814	2	H − 295	147.5
816 – 1614	3	(H − 295)/2	147.5

Installation og idriftsættelse

Horisontal luftstrøm: vertikal installation påkrævet
Vertikal luftstrøm: installation i lofter med opadgående luftstrøm er mulig; horisontal installation påkrævet
Lige opstrømssektion påkrævet (mindst B + H) på ventilatorernes udgangsside
Sørg for gradvis opstart af ventilatorer for at undgå en pludselig trykstigning
Kun til installation i interne rum

Luftstrømmen nedstrøms for en ventilator er kendetegnet ved stærk turbulens, og der er ingen ensartet hastighedsprofil. Som følge heraf er spjældbladene ikke ensartet udsat for luftstrømmen, og det kan resultere i, at enkelte blade udsættes for kræfter, der kan føre til mekaniske skader.

Sikker drift kræver en lige opstrøms sektion på mindst B + H.
