UCA

INSTALLATION AF FILTERELEMENTER TIL UDSKILLELSE AF GROFT OG FINT STØV ELLER GASFORMIGE STOFFER

Universal kabinetter til kanalinstallation i enkelt- eller totrinskonstruktion til posefiltre, Mini Pleat filterpaneler og aktivkul-filterindsatser eller -patroner.

Høj variationsgrad på grund af forskellige dimensioner og pladsbesparende, kompakte kabinetter
Montering af partikelfiltre og/eller aktive kulfiltre i et kabinet afhængigt af anvendelsen
Vedligeholdelsesdæksel på siden med håndtag og stjerneskruer til enkelt filterskift (placering til venstre eller højre i luftstrømmens retning
Optimal tætning ved indsættelse af filterelementerne på grund af en opskummet, endeløs tætning med lukkede celler i standardcellerammerne, der er monteret i det universelle kabinet
Enkel indsættelse af filtrene i en standardcelleramme med 4 fjederclips
Hurtig installation uden ekstra tilbehør
Kabinettet leveres fuldt samlet; fra størrelse 3,5 × 3,5 (2245 × 2245 mm) leveres kabinettet adskilt som en kompakt container

Valgfrit ekstraudstyr og tilbehør

Konstruktion i rustfrit stål

Anvendelse

Anvendelse

Universelle kabinetter til installation i kanalerne i ventilations- og klimaanlæg
Montering af filterelementer til udskillelse af groft støv og fint støv og til adsorption af gasformige lugtstoffer og forurenende stoffer

Nominelle størrelser

B × H × T [mm]

Beskrivelse

Varianter

1SPF: Et trin, til grov- og finstøvfiltre
2SPF: To trin, til grove og fine støvfiltre
1SAF: Et trin, til filterpatroner med aktivt kul
2SAF: To trin, til finstøvfiltre og filterpatroner med aktivt kul

Konstruktion

GAL: Galvaniseret stål
STA: Rustfrit stål
R: Vedligeholdelsesdæksel til højre i luftstrømmens retning
L: Vedligeholdelsesdæksel til venstre i luftstrømmens retning

Supplerende produkter

Passende filterelementer skal bestilles separat
Posefiltre fremstillet af ikke-vævede kemiske fibre (PFC)
Posefiltre fremstillet af ikke-vævede syntetiske fibre (PFS)
Posefiltre fremstillet af NanoWave®-medium (PFN)
Posefiltre fremstillet af ikke-vævede glasfibre (PFG)
Mini Pleat-filterindsatser (MFI)
Filterindsatser med aktivt kul (ACFI)
Filterpatroner med aktivt kul (ACFC)
Mini Pleat-filterpaneler (MFP, konstruktion PLA)

Konstruktionsegenskaber

Vedligeholdelsesdæksel på siden med håndtag og stjerneskruer
Anbringelse af vedligeholdelsesdækslet til venstre eller højre afhængigt af luftstrømmens retning
Monteringsplade med åbninger til montering og fastgørelse af filterpatroner med aktivt kul
Standardcelleramme med 4 fjederclips

Materialer og overflader

Kabinet i galvaniseret stål eller rustfrit stål

Idriftsættelse

Som standard leveres universelle kabinetter fuldt monteret
Levering fra størrelse 3,5 × 3,5 (2245 × 2245 mm, se tabel), i komponentform i kompakte pakker komplet med forbindelsesmateriale og tætningsmateriale
Kabinettets ramme med brede tætningsflader udgør den forbindende underramme til kanaler
Trykmålepunkter for hvert filtertrin er en del af leveringspakken, men skal opsættes på stedet af andre

Vedligeholdelse

Let filterskift gennem vedligeholdelsesdæksel på siden

Tekniske informationer

Funktion, Specifikationstekst, Ordrekode

Schematic illustration of the UCA-2SPF

Example of variant UCA-2SPF, with pocket filters as first and second filter stages. When using pocket filters as second filter stage, the space required for the filters in the connected ductwork must be accounted for.

Monteringsrammen til filterindsatserne kan installeres både på nedstrømssiden og på opstrømssiden af kabinettet. I betragtning af anbefalingerne i VDI 6022 og VDI 3803 bør installationen dog altid ske på nedstrøms side. Dette definerer placeringen af vedligeholdelsesdækslet i luftstrømmens retning til venstre eller højre. For filtre, der skiller sig ud på grund af deres design og længde, skal der sørges for den nødvendige plads i det tilsluttede kanalsystem.

For totrinskonstruktioner 2SPF og 2SAF: Det første filtertrin skiftes i området på renluftssiden.

Specifikationstekst

Universelle kabinetter type UCA til installation i kanalerne i ventilations- og klimaanlæg
Montering af filterelementer til udskillelse af groft støv og fint støv og til adsorption af gasformige lugtstoffer og forureninger
Universelle kabinetter fås som et-trins eller to-trins konstruktion; vedligeholdelsesdæksel på siden med håndtag og stjerneskruer
Mulighed for at placere vedligeholdelsesdækslet til venstre eller højre, afhængigt af luftstrømmens retning
Universelt kabinet bestående af enten en standardcelleramme til montering af filterelementer (et trin eller to trin) eller af monteringsplader til montering af filterpatroner med aktivt kul (et trin) eller monteringsplader og standardcellerammer (to trin)
Standardcelleramme med 4 spændeelementer til sikker tætning mellem rammen og filterelementet
Montering af filterpatroner med aktivt kul med bajonetfastgørelse
Kabinettets ramme med sine brede tætningsflader udgør den forbindende underramme for kanaler
Trykmålepunkter er en del af leveringspakken, men skal opsættes på stedet af andre

Materialer og overflader

Kabinet i galvaniseret stål eller rustfrit stål

Konstruktion

GAL: Galvaniseret stål
STA: Rustfrit stål
R: Vedligeholdelsesdæksel til højre i luftstrømmens retning
L: Vedligeholdelsesdæksel til venstre i luftstrømmens retning

UCA	–	1SPF	–	GAL	/	1325 × 1630 × 650	/	R
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type
UCA: Universal kabinetter

2 Variant
1SPF: Et trin til partikelfiltre
2SPF: To trin til partikelfiltre
1SAF: Et trin til aktive kulfiltre
2SAF: To trin til aktive kulfiltre og partikelfiltre

3 Materiale
GAL: Galvaniseret stål
STA: Rustfrit stål

4 Nominel størrelse [mm]
B × H × T

5 Dæksel til vedligeholdelse
R: Til højre i luftstrømmens retning
L: Til venstre i luftstrømmens retning

Varianter, Dimensioner

Universal casing, variant UCA-1SPF

One-stage with standard cell frame

UCA-1SPF

Arrangement of the maintenance cover on the left or right depending on the airflow direction. For universal casings with H = 2245 mm or H = 2555 mm, the cover height is 1845 mm.

UCA-1SPF – Dimensioner [mm] og vægt [kg]

* Leveres adskilt som kompakt pakke.

287 × 287 fås ikke i kombination med filterindsatser (MFI, ACFI)

Filterelementer skal bestilles separat. I tilfælde af større volumenstrømme kombineres 2 enheder side om side. Placering af vedligeholdelsesdæksler til filterskift til højre og venstre. Alle vægte er netto, uden emballage.

Nominel størrelse			Antal cellerammer		Antal filterelementer				~ Vægt [kg]
B	H	T	Horisontal	Vertikal	592 × 592	287 × 592	592 × 287	287 × 287	~ Vægt [kg]
405	710	650	0,5	1		1			25
710	710	650	1	1	1				31
710	1015	650	1	1,5	1		1		42
710	1325	650	1	2	2				49
710	1630	650	1	2,5	2		1		58
710	1940	650	1	3	3				68
710	2245	650	1	3,5	3		1		73
710	2555	650	1	4	4				86
1015	710	650	1,5	1	1	1			38
1015	1015	650	1,5	1,5	1	1	1	1	51
1015	1325	650	1,5	2	2	2			60
1015	1630	650	1,5	2,5	2	2	1	1	70
1015	1940	650	1,5	3	3	3			83
1015	2245	650	1,5	3,5	3	3	1	1	90
1015	2555	650	1,5	4	4	4			105
1325	710	650	2	1	2				43
1325	1015	650	2	1,5	2		2		58
1325	1325	650	2	2	4				66
1325	1630	650	2	2,5	4		2		78
1325	1940	650	2	3	6				89
1325	2245	650	2	3,5	6		2		97
1325	2555	650	2	4	8				112
1630	710	650	2,5	1	2	1			50
1630	1015	650	2,5	1,5	2	1	2	1	67
1630	1325	650	2,5	2	4	2			77
1630	1630	650	2,5	2,5	4	2	2	1	91
1630	1940	650	2,5	3	6	3			104
1630	2245	650	2,5	3,5	6	3	2	1	113
1630	2555	650	2,5	4	8	4			131
1940	710	650	3	1	3				60
1940	1015	650	3	1,5	3		3		74
1940	1325	650	3	2	6				83
1940	1630	650	3	2,5	6		3		99
1940	1940	650	3	3	9				111
1940	2245	650	3	3,5	9		3		122
1940	2555	650	3	4	12				138
2245	710	650	3,5	1	3	1			63
2245	1015	650	3,5	1,5	3	1	3	1	84
2245	1325	650	3,5	2	6	2			94
2245	1630	650	3,5	2,5	6	2	3	1	114
2245	1940	650	3,5	3	9	3			125
2245	2245 *	650	3,5	3,5	9	3	3	1	140
2245	2555 *	650	3,5	4	12	4			157
2555	710	650	4	1	4				68
2555	1015	650	4	1,5	4		4		91
2555	1325	650	4	2	8				100
2555	1630	650	4	2,5	8		4		122
2555	1940	650	4	3	12				132
2555	2245 *	650	4	3,5	12		4		146
2555	2555 *	650	4	4	16				164

UCA-2SPF – Dimensioner [mm] og vægt [kg]

* Leveres adskilt som kompakt pakke.

287 × 287 fås ikke i kombination med filterindsatser (MFI, ACFI)

Filterelementer skal bestilles separat. I tilfælde af større volumenstrømme kombineres 2 enheder side om side. Placering af vedligeholdelsesdæksler til filterskift til højre og venstre. Alle vægte er netto, uden emballage.

Nominel størrelse			Antal cellerammer		Antal filterelementer				∼ Vægt [kg]
B	H	T	Horisontal	Vertikal	592 × 592	287 × 592	592 × 287	287 × 287	∼ Vægt [kg]
405	710	1000	0,5	1		2			36
710	710	1000	1	1	2				46
710	1015	1000	1	1,5	2		2		63
710	1325	1000	1	2	4				74
710	1630	1000	1	2,5	4		2		88
710	1940	1000	1	3	6				99
710	2245	1000	1	3,5	6		2		113
710	2555	1000	1	4	8				124
1015	710	1000	1,5	1	2	2			54
1015	1015	1000	1,5	1,5	2	2	2	2	74
1015	1325	1000	1,5	2	4	4			86
1015	1630	1000	1,5	2,5	4	4	2	2	102
1015	1940	1000	1,5	3	6	6			114
1015	2245	1000	1,5	3,5	6	6	2	2	131
1015	2555	1000	1,5	4	8	8			143
1325	710	1000	2	1	4				63
1325	1015	1000	2	1,5	4		4		85
1325	1325	1000	2	2	8				96
1325	1630	1000	2	2,5	8		4		113
1325	1940	1000	2	3	12				126
1325	2245	1000	2	3,5	12		4		144
1325	2555	1000	2	4	16				156
1630	710	1000	2,5	1	4	2			78
1630	1015	1000	2,5	1,5	4	2	4	2	103
1630	1325	1000	2,5	2	8	4			116
1630	1630	1000	2,5	2,5	8	4	4	2	136
1630	1940	1000	2,5	3	12	6			149
1630	2245	1000	2,5	3,5	12	6	4	2	166
1630	2555	1000	2,5	4	16	8			183
1940	710	1000	3	1	6	0	0	0	90
1940	1015	1000	3	1,5	6	0	6	0	118
1940	1325	1000	3	2	12	0	0	0	132
1940	1630	1000	3	2,5	12	0	6	0	155
1940	1940	1000	3	3	18	0	0	0	167
1940	2245	1000	3	3,5	18	0	6	0	188
1940	2555	1000	3	4	24	0	0	0	202
2245	710	1000	3,5	1	6	2			102
2245	1015	1000	3,5	1,5	6	2	6	2	133
2245	1325	1000	3,5	2	12	4			148
2245	1630	1000	3,5	2,5	12	4	6	2	171
2245	1940	1000	3,5	3	18	6			186
2245	2245 *	1000	3,5	3,5	18	6	6	2	210
2245	2555 *	1000	3,5	4	24	8			225
2555	710	1000	4	1	8				112
2555	1015	1000	4	1,5	8		8		144
2555	1325	1000	4	2	16				159
2555	1630	1000	4	2,5	16		8		180
2555	1940	1000	4	3	24				199
2555	2245 *	1000	4	3,5	24		8		224
2555	2555 *	1000	4	4	32				239

UCA-1SAF – Dimensioner [mm] og vægt [kg]

* Leveres adskilt som en kompakt pakke.

Nominel størrelse			Antal monteringsplader		Antal patroner	∼ Vægt [kg]
B	H	T	Horisontal	Vertikal	Antal patroner	∼ Vægt [kg]
405	710	650	0,5	1	8	28
710	710	650	1	1	16	35
710	1015	650	1	1,5	24	47
710	1325	650	1	2	32	57
710	1630	650	1	2,5	40	66
710	1940	650	1	3	48	78
710	2245	650	1	3,5	56	84
710	2555	650	1	4	64	100
1015	710	650	1,5	1	24	43
1015	1325	650	1,5	2	48	69
1015	1630	650	1,5	2,5	60	82
1015	1940	650	1,5	3	72	96
1015	2245	650	1,5	3,5	84	105
1015	2555	650	1,5	4	96	122
1325	710	650	2	1	32	51
1325	1015	650	2	1,5	48	68
1325	1325	650	2	2	64	80
1325	1630	650	2	2,5	80	94
1325	1940	650	2	3	96	108
1325	2245	650	2	3,5	112	118
1325	2555	650	2	4	128	136
1630	710	650	2,5	1	40	60
1630	1015	650	2,5	1,5	60	80
1630	1325	650	2,5	2	80	93
1630	1630	650	2,5	2,5	100	110
1630	1940	650	2,5	3	120	126
1630	2245	650	2,5	3,5	140	137
1630	2555	650	2,5	4	160	159
1940	710	650	3	1	48	69
1940	1015	650	3	1,5	72	89
1940	1325	650	3	2	96	102
1940	1630	650	3	2,5	120	121
1940	1940	650	3	3	144	137
1940	2245	650	3	3,5	168	151
1940	2555	650	3	4	192	172
2245	710	650	3,5	1	56	75
2245	1015	650	3,5	1,5	84	100
2245	1325	650	3,5	2	112	116
2245	1630	650	3,5	2,5	140	135
2245	1940	650	3,5	3	168	156
2245	2245 *	650	3,5	3,5	196	175
2245	2555 *	650	3,5	4	224	196
2555	710	650	4	1	64	82
2555	1015	650	4	1,5	96	109
2555	1325	650	4	2	128	125
2555	1630	650	4	2,5	160	149
2555	1940	650	4	3	192	167
2555	2245 *	650	4	3,5	224	185
2555	2555 *	650	4	4	256	209

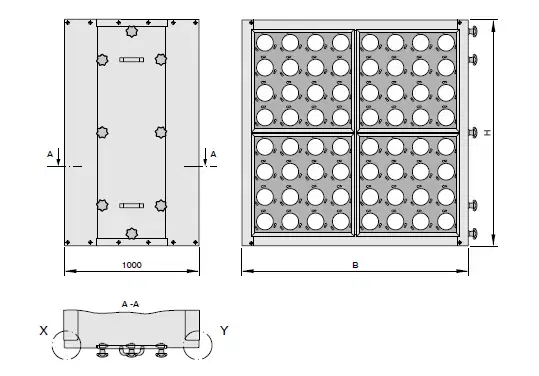

UCA-2SAF – Dimensioner [mm] og vægt [kg]

* Leveres adskilt som kompakt pakke.

287 × 287 fås ikke i kombination med filterindsatser (MFI, ACFI)

Nominel størrelse			Antal monteringsplader/cellerammer		Antal patroner	Antal filterelementer				∼ Vægt [kg]
B	H	T	Horisontal	Vertikal	Antal patroner	592 × 592	287 × 592	592 × 287	287 × 287	∼ Vægt [kg]
405	710	1000	0,5	1	8		1			41
710	710	1000	1	1	16	1				51
710	1015	1000	1	1,5	24	1		1		69
710	1325	1000	1	2	32	2				81
710	1630	1000	1	2,5	40	2		1		97
710	1940	1000	1	3	48	3				112
710	2245	1000	1	3,5	56	3		1		125
710	2555	1000	1	4	64	4				137
1015	710	1000	1,5	1	24	1	1			63
1015	1015	1000	1,5	1,5	36	1	1	1	1	83
1015	1325	1000	1,5	2	48	2	2			97
1015	1630	1000	1,5	2,5	60	2	2	1	1	115
1015	1940	1000	1,5	3	72	3	3			131
1015	2245	1000	1,5	3,5	84	3	3	1	1	149
1015	2555	1000	1,5	4	96	4	4			163
1325	710	1000	2	1	32	2	0	0	0	73
1325	1015	1000	2	1,5	48	2		2		95
1325	1325	1000	2	2	64	4				110
1325	1630	1000	2	2,5	80	4		2		129
1325	1940	1000	2	3	96	6				145
1325	2245	1000	2	3,5	112	6		2		166
1325	2555	1000	2	4	128	8				181
1630	710	1000	2,5	1	40	2	1			89
1630	1015	1000	2,5	1,5	60	2	1	2	1	116
1630	1325	1000	2,5	2	80	4	2			132
1630	1630	1000	2,5	2,5	100	4	2	2	1	155
1630	1940	1000	2,5	3	120	6	3			173
1630	2245	1000	2,5	3,5	140	6	3	2	1	194
1630	2555	1000	2,5	4	160	8	4			215
1940	710	1000	3	1	48	3				103
1940	1015	1000	3	1,5	72	3		3		133
1940	1325	1000	3	2	96	6				151
1940	1630	1000	3	2,5	120	6		3		176
1940	1940	1000	3	3	144	9				195
1940	2245	1000	3	3,5	168	9		3		210
1940	2555	1000	3	4	192	12				237
2245	710	1000	3,5	1	56	3	1			116
2245	1015	1000	3,5	1,5	84	3	1	3	1	149
2245	1325	1000	3,5	2	112	6	2			169
2245	1630	1000	3,5	2,5	140	6	2	3	1	193
2245	1940	1000	3,5	3	168	9	3			218
2245	2245 *	1000	3,5	3,5	196	9	3	3	1	145
2245	2555 *	1000	3,5	4	224	12	4			265
2555	710	1000	4	1	64	4				127
2555	1015	1000	4	1,5	96	4		4		162
2555	1325	1000	4	2	128	8				183
2555	1630	1000	4	2,5	160	8		4		203
2555	1940	1000	4	3	192	12				234
2555	2245 *	1000	4	3,5	224	12		4		264
2555	2555 *	1000	4	4	256	16				284

Downloads

Produktoplysninger

Product data sheet UCA

UCA_PD_2022_02_18_DE_en Product data sheet 33 MB pdf

Certifikater

Declaration of hygiene conformity Type UCA

UCA_HC_2024_05_DE_en Hygiene certificate 1,6 MB pdf
Non-CE Manufacturer's statement UCA

UCA_NotCE_2022_02_08_13_24_56_DE_en Certificate 1,7 MB pdf

TROX Services

Produktsøgning A-Z Nemt og hurtigt

TROX Easy Product Finder Hurtig. Pålidelig. Nyskabende.

Kompetence Kompetence - spændende iscenesat.

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

STATISTICS AND WEBSITE ANALYSIS

These cookies make it possible to collect data for statistics and analysis so that TROX can measure the performance of the websites visited, identify technical problems and find starting points for optimisation. They may be set by us or by third parties whose services we use on our sites. Users also help to identify, for example, which pages are used most frequently or only rarely or how people navigate between web pages. All information used by third parties is aggregated and anonymised.
