Fire damper Type FKA2-EU

FKA2-EU with fusible link for 72

FKA2-EU with fusible link for 72 °C or 95 °C

CE compliant according to European regulations

With TROXNETCOM as an option

Tested to VDI 6022

FKA2-EU

TIL FORSKELLIGE ANVENDELSER

Nominelle størrelser 200 × 100 til 1500 × 800 mm, i trin på 1 mm
Lavt differencetryk og lydeffektniveau
Valgfrit kabinet i rustfrit stål eller pulverlakeret kabinet for øget korrosionsbeskyttelse
Integration i det centrale BMS med TROXNETCOM
Universelle installationsmuligheder

Ekstraudstyr og tilbehør

Elektrisk aktuator 24 V/230 V
Udløsningstemperatur 72/95 °C

Nyttige tilføjelser

Røgdetektorer i kanaler

General information

Anvendelse

Brandspjæld med CE-mærkning og ydeevnedeklaration, til isolering af kanalgennemføringer mellem to brandceller i tilfælde af brand

For at forhindre brand- og røgspredning gennem kanaler til tilstødende udpegede brandsektioner

Specielle egenskaber

Erklæring om ydeevne i overensstemmelse med forordningen om europæiske byggevarer
Klassificering i henhold til EN 13501-3, til EI 120
(ve, ho, i ↔ o) S
Opfylder kravene i EN 15650
Testet for brandmodstandsevne i overensstemmelse med EN 1366-2 (300 Pa og 500 Pa undertryk)
Certificeret mørtelbaseret installation med reducerede afstande på 40 mm til bærende komponenter eller 60 mm mellem to brandspjæld (flange til flange)
Perimeterafstand kan være op til 225 mm ved mørtelbaseret installation
2 inspektionsåbninger med bajonetbeslag til enhåndsbetjening
Opfylder hygiejnekravene i VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, Ö-Norm H 6020 og H 6021 samt SWKI
Korrosionsbeskyttelse i henhold til EN 15650 i forbindelse med EN 60068-2-52
Luftlækage ved lukkede blade i henhold til EN 1751, klasse 2
Luftlækage i kabinet i henhold til EN 1751, klasse C (B + H ≤700, klasse B)
Lavt differenstryk og lavt lydeffektniveau
Enhver luftstrømsretning
Integration i det centrale bygningsstyringssystem med det internationale standardbrandspjældssystem i overensstemmelse med IEC 62026-2 med AS-interface er mulig

Klassifikation

Performance-klasse indtil EI 120 (v_e , h_o , i ↔ o) S by EN 13501-3

Nominelle størrelser

B × H: 200 × 100 – 1500 × 800 mm (mellemstørrelser i intervaller på 1 mm)

L: 305 mm or 500 mm

Varianter

Med smelteled
Med fjederretur-aktuator
Med fjederretur-aktuator og kanalrøgdetektor

Dele og egenskaber

Udløbstemperatur 72 °C eller 95 °C (til brug i varmluftventilationssystemer)
Betjening med én hånd

Vedhæftet

Grænseafbryder til angivelse af spjældbladets position
Fjederretur-aktuator til 24 V AC/DC eller 230 V AC forsyningsspænding
Netværksmodul til integration med AS-i eller LON-netværk
Fjederretur aktuator og kablet kanalrøgdetektor, 24 V DC eller 230 V forsyningsspænding
Alle tilbehør kan eftermonteres

Tilbehør

Montagesæt ES til tørmørtelfri montering i lette skillevægge eller rumvægge med metalbærende konstruktion og beklædning i begge ender
Montagesæt ES til tørmørtelfri montering i træstolpevægge / bindingsværkskonstruktioner og massive trævægge
Installationssæt ES til tørmørtelfri montering i skaktvægge med eller uden metalbærende konstruktion, men med beklædning på den ene side
Installationssæt WE til tørmørtelfri installation på afstand af massive vægge, på afstand af massive loftplader og på afstand af lette skillevægge med metalbærende konstruktion og beklædning på begge sider
Montagesæt WA til tørmørtelfri montering på forsiden af massive vægge og loftplader
Montagesæt ES til tørmørtelfri montering i træbjælkelofter og massive trælofter
Fleksible forbindelsesstykker
Afdækningsgitter
Cirkulære spidser
Profilforbindelsesramme

Nyttige tilføjelser

Røgdetektor til kanaler RM-O-3-D
Røgdetektor til kanaler med luftstrømsovervågning RM-O-VS-D

Konstruktionsegenskaber

Rektangulær eller firkantet konstruktion, fast kabinet, begge flanger med fastgørelseshuller
Velegnet til tilslutning af kanaler, dækgitre, spidser, fleksible forbindelsesstykker eller profilforbindelsesrammer
Udløsningsmekanismen er tilgængelig og kan afprøves udefra
2 inspektionsadgangspaneler, Ø110 mm, som kan åbnes uden værktøj
Fjernbetjening med fjederretur-aktuator

Materialer og overflader

Kabinet:

Galvaniseret stålplade
Galvaniseret stålplade, pulverlakeret RAL 7001
Rustfrit stål 1.4301

Spjæld blade:

Særligt isoleringsmateriale
Særligt isoleringsmateriale med belægning

Andre komponenter:

Dæmperbladaksler og drivled af galvaniseret stål, i konstruktionerne -1 og -2 af rustfrit stål
Lejer af plast
EPDM- og TPE-tætninger

Konstruktionsvarianterne med rustfrit stål eller pulverlakeret kabinet opfylder endnu mere kritiske krav til korrosionsbeskyttelse. Detaljeret liste på forespørgsel.

Standarder og guidelines

Forordning om byggevarer
EN 15650 Ventilation i bygninger - Brandspjæld
EN 1366-2 Prøvning af brandmodstandsevne for installationer - Brandspjæld
EN 13501 Brandklassificering af byggevarer og bygningsdele
EN 1751 Ventilation i bygninger - Luftudtag

Leveringspakke

Hvis der er monteret tilbehør på fabrikken sammen med brandspjælderne, er det allerede inkluderet i ordrekoden. Installationssituationer kan kræve supplerende materialer til montering og fastgørelse, f.eks. mørtel, skruer, mineraluld osv. for at sikre korrekt installation. Sådanne materialer er ikke inkluderet i leveringsomfanget, medmindre de udtrykkeligt er beskrevet som en del af leveringen. Valget af supplerende tilbehør eller ekstraudstyr samt fastlæggelse og tilvejebringelse af materialer til montering og fastgørelse, er de involverede parters ansvar i forbindelse med opførelsen, og skal udføres under hensyntagen til den ønskede klassifikation.

Vedligeholdelse

Brandspjældets funktionssikkerhed skal afprøves mindst hver sjette måned; dette skal arrangeres af ejeren af ventilationsanlægget; funktionsprøverne skal udføres i overensstemmelse med de grundlæggende vedligeholdelsesprincipper, der er anført i EN 13306 og DIN 31051. Hvis to på hinanden følgende prøvninger, den ene 6 måneder efter den anden, er vellykket, kan den næste prøvning foretages et år senere. Hvis to på hinanden følgende prøvninger, den ene 6 måneder efter den anden, er bestået, kan den næste prøvning udføres et år senere.
En funktionsprøvning omfatter lukning af spjældbladet og åbning af det igen; med en fjederretur aktuator kan dette gøres via fjernbetjening.
Brandspjæld skal indgå i den regelmæssige rengøringsplan for ventilationssystemet
For nærmere oplysninger om funktionstest, vedligeholdelse og inspektion henvises til installations- og betjeningsvejledningen

Teknisk data

Nominelle størrelser: 200 × 100 til 1500 × 800 mm
Længder af kabinettet: 305 og 500 mm
Volumenstrømsområde: op til 14400 l/s / op til 51840 m³/h
Differenstryk: op til 2000 Pa
Temperaturområde: -20 - 50 °C
Opstrømshastighed*: ≤ 8 m/s med standardkonstruktion; ≤ 12 m/s med fjederretur-aktuator

* Data gælder for ensartede opstrøms- og nedstrømsforhold for brandspjældet

Ukorrekt brug:

I Ex-Bereichen
Som røgreguleringsspjæld
Udendørs uden tilstrækkelig beskyttelse mod vejrpåvirkninger
I atmosfærer, hvor kemiske reaktioner, planlagte eller uforudsete, kan forårsage skader på brandspjældet eller føre til korrosion

Tekniske informationer

Funktion, Tekniske data, Hurtig dimensionering, Specifikationstekst, Bestillingskode

Functional describtion Nominal sizes

¹⁾Arrangement of the spring return actuator:

[A] = horizontally arranged

[B] = vertically arranged

Nominel størrelse	200 × 100 – 1500 × 800 mm ⁴
Længder af hylstre	305 og 500 mm
Volumenstrømningshastighedsområde	op til 14400 l/s eller 51840 m³/h
Differenstrykområde	op til 2000 Pa
Temperaturområde ^{1, 3}	-20 til 50 °C
Udløsningstemperatur	72 °C til 95 °C (til varmluftventilationssystemer)
Hastighed opstrøms ²	Standardversion ≤ 8 m/s, Version med fjederretur-aktuator ≤ 12 m/s

¹ Temperaturerne kan variere for enheder med tilbehør. Oplysninger om andre anvendelser kan fås efter anmodning.
² Data gælder for ensartede opstrøms- og nedstrømsforhold for brandspjældet.
³ Kondensering og indsugning af fugtig frisk luft skal undgås, da driften ellers vil blive forringet eller ikke være mulig.
⁴ Spjældblad med læbetætning for størrelse 1 og 2, spjældblad med kørestopper for størrelse 3.

Størrelser se funktionsbeskrivelse

Frit areal og modstandskoefficient, bredde 200 - 800 mm

H [mm]	①	B [mm]
H [mm]	①	200	250	300	350	400	450	500	550	600	650	700	750	800
100	A [m²]	0.013	0,016	0.020	0,023	0.027	0,030	0.034	0,037	0.041	0,044	0.048	0.051	0.055
100	ζ	1.05	0,96	0.88	0,83	0.78	0,75	0.71	0,69	0.66	0,64	0.62	0.61	0.59
125	A [m²]	0.0175	0,0222	0.027	0,0317	0.0365	0,0412	0.046	0,0507	0.0555	0,0602	0.065	0.0697	0.0745
125	ζ	0.93	0,85	0.78	0,73	0.69	0,66	0.63	0,61	0.59	0,57	0.55	0.54	0.52
150	A [m²]	0.0221	0,0281	0.0341	0,0401	0.0461	0,0521	0.0581	0,0641	0.0701	0,0761	0.0821	0.0881	0.0941
150	ζ	0.85	0,77	0.71	0,67	0.63	0,60	0.58	0,55	0.54	0,52	0.50	0.49	0.48
160	A [m²]	0.024	0,030	0.037	0,043	0.05	0,056	0.063	0,069	0.076	0,082	0.089	0.095	0.102
160	ζ	0.66	0,60	0.55	0,52	0.49	0,47	0.45	0,43	0.41	0,40	0.39	0.38	0.37
200	A [m²]	0.031	0,040	0.048	0,057	0.065	0,074	0.082	0,091	0.099	0,108	0.116	0.125	0.133
200	ζ	0.74	0,67	0.62	0,58	0.55	0,52	0.50	0,48	0.47	0,45	0.44	0.43	0.41
250	A [m²]	0.0397	0,0507	0.0617	0,0727	0.0837	0,0947	0.1057	0,1167	0.1277	0,1387	0.1497	0.1607	0.1717
250	ζ	0.67	0,61	0.56	0,53	0.50	0,47	0.45	0,44	0.42	0,41	0.40	0.38	0.37
300	A [m²]	0.0489	0,0624	0.0759	0,0894	0.1029	0,1164	0.1299	0,1434	0.1569	0,1704	0.1839	0.1974	0.2109
300	ζ	0.62	0,56	0.52	0,49	0.46	0,44	0.42	0,40	0.39	0,38	0.36	0.35	0.34
350	A [m²]	0.0581	0,0741	0.0901	0,1061	0.1221	0,1381	0.1541	0,1701	0.1861	0,2021	0.2181	0.2341	0.2501
350	ζ	0.58	0,52	0.48	0,45	0.43	0,41	0.39	0,38	0.36	0,35	0.34	0.33	0.32
400	A [m²]	0.0673	0,0858	0.1043	0,1228	0.1413	0,1598	0.1783	0,1968	0.2153	0,2338	0.2523	0.2708	0.2893
400	ζ	0.54	0,49	0.46	0,43	0.40	0,39	0.37	0,35	0.34	0,33	0.32	0.31	0.30
450	A [m²]	0.0765	0,0975	0.1185	0,1395	0.1605	0,1815	0.2025	0,2235	0.2445	0,2355	0.2548	0.2741	0.2934
450	ζ	0.57	0,51	0.47	0,43	0.41	0,39	0.37	0,35	0.34	0,33	0.32	0.31	0.30
500	A [m²]	0.0857	0,1092	0.1327	0,1562	0.1797	0,2032	0.2267	0,2502	0.2737	0,266	0.2878	0.3096	0.3314
500	ζ	0.54	0,48	0.44	0,41	0.39	0,37	0.35	0,34	0.33	0,31	0.30	0.30	0.29
550	A [m²]			0.1264	0,1507	0.175	0,1993	0.2236	0,2479	0.2722	0,2965	0.3208	0.3451	0.3694
550	ζ			0.42	0,40	0.37	0,35	0.34	0,32	0.31	0,30	0.29	0.28	0.28
600	A [m²]			0.1394	0,1662	0.193	0,2198	0.2466	0,2734	0.3002	0,327	0.3538	0.3806	0.4074
600	ζ			0.41	0,38	0.36	0,34	0.32	0,31	0.30	0,29	0.28	0.27	0.27
650	A [m²]			0.1524	0,1817	0.211	0,2403	0.2696	0,2989	0.3282	0,3575	0.3868	0.4161	0.4454
650	ζ			0.39	0,37	0.35	0,33	0.31	0,30	0.29	0,28	0.27	0.26	0.26
700	A [m²]			0.1654	0,1972	0.229	0,2608	0.2926	0,3244	0.3562	0,388	0.4198	0.4516	0.4834
700	ζ			0.38	0,35	0.33	0,32	0.30	0,29	0.28	0,27	0.26	0.25	0.25
750	A [m²]			0.1784	0,2127	0.247	0,2813	0.3156	0,3499	0.3842	0,4185	0.4528	0.4871	0.5214
750	ζ			0.37	0,34	0.32	0,31	0.29	0,28	0.27	0,26	0.25	0.25	0.24
800	A [m²]			0.1914	0,2282	0.265	0,3018	0.3386	0,3754	0.4122	0,449	0.4858	0.5226	0.5594
800	ζ			0.36	0,33	0.32	0,30	0.29	0,27	0.26	0,26	0.25	0.24	0.23

① Parameter

Frit areal og modstandskoefficient, bredde 850 - 1500 mm

H [mm]	①	B [mm]
H [mm]	①	900	1000	1100	1200	1300	1400	1500
200	A[m²]	0.117	0.1665	0.1442	0.1578	0.1714	0.185	0.1986
200	ζ	0.44	0.42	0.40	0.39	0.38	0.36	0.35
250	A[m²]	0.16	0.2157	0.1972	0.2158	0.2344	0.253	0.2716
250	ζ	0.39	0.37	0.35	0.34	0.33	0.32	0.31
300	A[m²]	0.203	0.2649	0.2502	0.2738	0.2974	0.321	0.3446
300	ζ	0.35	0.34	0.32	0.31	0.30	0.29	0.28
350	A[m²]	0.246	0.2746	0.3032	0.3318	0.3604	0.389	0.4176
350	ζ	0.32	0.31	0.30	0.29	0.28	0.27	0.26
400	A[m²]	0.289	0.3226	0.3562	0.3898	0.4234	0.457	0.4906
400	ζ	0.30	0.29	0.28	0.27	0.26	0.25	0.25
450	A[m²]	0.332	0.3706	0.4092	0.4478	0.4864	0.525	0.5636
450	ζ	0.29	0.28	0.26	0.26	0.25	0.24	0.23
500	A[m²]	0.375	0.4186	0.4622	0.5058	0.5494	0.593	0.6366
500	ζ	0.27	0.26	0.25	0.24	0.24	0.23	0.22
550	A[m²]	0.418	0.4666	0.5152	0.5638	0.6124	0.661	0.7096
550	ζ	0.26	0.25	0.24	0.23	0.23	0.22	0.21
600	A[m²]	0.461	0.5146	0.5682	0.6218	0.6754	0.729	0.7826
600	ζ	0.25	0.24	0.23	0.22	0.22	0.21	0.20
650	A[m²]	0.504	0.5626	0.6212	0.6798	0.7384	0.797	0.8556
650	ζ	0.24	0.23	0.22	0.22	0.21	0.20	0.20
700	A[m²]	0.547	0.6106	0.6742	0.7378	0.8014	0.865	0.9286
700	ζ	0.24	0.23	0.22	0.21	0.20	0.20	0.19
750	A[m²]	0.59	0.6586	0.7272	0.7958	0.8644	0.933	1.0016
750	ζ	0.23	0.22	0.21	0.20	0.20	0.19	0.19
800	A[m²]	0.633	0.7066	0.7802	0.8538	0.9274	1.01	1.0746
800	ζ	0.22	0.21	0.20	0.20	0.19	0.19	0.18

① Parameter

Hurtige dimensioneringstabeller giver et godt overblik over volumenstrømmene ved forskellige lydeffektniveauer samt over differenstryk på op til 35 Pa. Der kan interpoleres omtrentlige mellemliggende værdier. Præcise mellemværdier kan beregnes med vores designprogram Easy Product Finder.

Volumenstrømningshastighed qv for differenstryk Δpst < 35 Pa
200 – 650 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100	35	390	484	577	668	759	849	938	1027	1116	1205
125	35	507	627	745	862	978	1093	1208	1322	1435	1548
150	35	619	764	907	1048	1188	1326	1464	1601	1737	1873
160	35	728	897	1063	1227	1390	1550	1710	1869	2027	2185
200	35	835	1028	1216	1402	1586	1769	1950	2130	2309	2487
250	35	1026	1264	1496	1725	1951	2174	2396	2616	2835	3053
300	35	1232	1512	1786	2056	2321	2584	2844	3103	3360	3615
350	35	1434	1757	2071	2379	2683	2984	3281	3577	3870	4161
400	35	1634	1997	2351	2698	3039	3377	3710	4041	4369	4696
450	35	1474	1856	2225	2585	2938	3286	3629	3969	4305	4640
500	35	1647	2071	2480	2878	3269	3652	4031	4406	4778	5146
550	35			2733	3169	3595	4015	4429	4838	5243	5645
600	35			2983	3456	3919	4374	4823	5266	5704	6139
650	35			3232	3742	4241	4730	5213	5689	6160	6627
700	35			3479	4026	4560	5084	5600	6109	6613	7112
750	35			3725	4308	4877	5435	5984	6526	7062	7592
800	35			3970	4589	5193	5784	6367	6941	7508	8070

Volumenstrømningshastighed qv for differenstryk Δpst < 35 Pa
700 – 1500 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100	35	1293	1380	1468
125	35	1660	1772	1883
150	35	2008	2142	2276
160	35	2341	2497	2653
200	35	2664	2841	3017	2633	2915	3196	3476	3754	4031	4308
250	35	3270	3486	3701	3422	3785	4147	4506	4864	5221	5576
300	35	3869	4122	4374	4172	4611	5048	5482	5915	6345	6774
350	35	4451	4739	5027	4895	5406	5914	6419	6922	7423	7922
400	35	5020	5343	5664	5597	6177	6753	7327	7897	8465	9031
450	35	4972	5302	5630	6282	6929	7572	8211	8847	9480	10110
500	35	5512	5875	6237	6955	7667	8374	9077	9776	10471	11164
550	35	6044	6440	6834	7616	8392	9162	9926	10687	11444	12198
600	35	6570	6998	7424	8269	9107	9938	10763	11584	12401	13214
650	35	7091	7551	8008	8914	9813	10704	11589	12469	13344	14216
700	35	7606	8098	8585	9553	10511	11461	12405	13343	14276	15204
750	35	8118	8640	9158	10186	11203	12211	13213	14208	15197	16181
800	35	8626	9178	9727	10813	11889	12955	14013	15064	16109	17149

Volumenstrømningshastighed qv for differenstryk Δpst < 35 Pa
200 – 650 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100	45	525	690	841	975	1107	1239	1369	1499	1629	1758
125	45	710	870	1088	1258	1427	1595	1762	1928	2094	2258
150	45	880	1115	1323	1529	1733	1935	2136	2336	2534	2732
160	45	1063	1309	1552	1791	2028	2262	2496	2727	2958	3188
200	45	1219	1499	1775	2046	2314	2580	2845	3107	3368	3628
250	45	1498	1844	2183	2517	2846	3173	3496	3818	4137	4455
300	45	1797	2207	2607	2999	3387	3770	4150	4527	4902	5274
350	45	2092	2563	3022	3472	3915	4354	4788	5218	5646	6071
400	45	2384	2915	3431	3937	4435	4927	5413	5896	6375	6851
450	45	2151	2709	3247	3772	4287	4794	5295	5790	6282	6769
500	45	2404	3022	3619	4200	4769	5329	5882	6429	6971	7508
550	45			3987	4623	5246	5858	6462	7059	7650	8237
600	45			4353	5043	5718	6382	7036	7683	8322	8957
650	45			4715	5460	6187	6902	7605	8300	8988	9669
700	45			5076	5874	6653	7418	8170	8913	9648	10376
750	45			5435	6286	7116	7930	8731	9522	10303	11077
800	45			5792	6695	7576	8440	9289	10127	10954	11774

Volumenstrømningshastighed qv for differenstryk Δpst < 35 Pa
700 – 1500 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100	45	1886	2014	2142
125	45	2422	2585	2748
150	45	2929	3126	3322
160	45	3416	3644	3871
200	45	3887	4145	4402	3842	4254	4663	5071	5477	5882	6285
250	45	4771	5086	5400	4993	5523	6050	6575	7097	7617	8136
300	45	5645	6014	6382	6088	6728	7365	7999	8630	9258	9884
350	45	6494	6915	7334	7142	7888	8629	9366	10100	10830	11558
400	45	7324	7795	8264	8166	9012	9853	10690	11522	12351	13177
450	45	7254	7735	8214	9166	10110	11048	11980	12908	13831	14751
500	45	8042	8572	9100	10147	11186	12217	13243	14263	15278	16289
550	45	8818	9397	9971	11113	12244	13367	14483	15593	16697	17797
600	45	9586	10211	10832	12065	13287	14499	15704	16902	18093	19280
650	45	10345	11016	11683	13006	14317	15617	16908	18192	19470	20741
700	45	11098	11814	12526	13938	15336	16722	18099	19467	20828	22183
750	45	11844	12606	13362	14861	16345	17816	19277	20729	22172	23609
800	45	12586	13391	14191	15777	17346	18901	20444	21978	23503	25020

Brandspjæld i overensstemmelse med den europæiske produktstandard DIN EN 15650 i kvadratisk eller rektangulær konstruktion med 2 store inspektionsåbninger, der kan betjenes uden værktøj. Testet for brandmodstandsegenskaber i henhold til DIN EN 1366-2 (300 Pa og 500 Pa undertryk), med CE-mærkning.

Brandspjældsproducentens ydeevnedeklaration (DoP) er bevis for, at et produkt er egnet til de respektive installationsforhold, f.eks. på forsiden af og fjernt fra vægge eller lofter, med de angivne væsentlige egenskaber som størrelse, bærende konstruktion, konstruktions- og installationstype, og at det har den tilsvarende ydeevneklasse i henhold til EN 13501-3.

Den driftsklare enhed omfatter en udløsningsmekanisme og et udskifteligt, brandsikkert spjældblad, som afhængigt af anvendelsen kan være enten vandret eller lodret. Afhængigt af anvendelsen, klassificeret fra:

EI 30 (v_e, h_o i ↔ o) S til EI 120 (v_e, h_o i ↔ o) S

Velegnet til:

Mørtelbaseret installation

I massive vægge, vægge af gipsplader, lette skillevægge, rumvægge, sikkerhedsskillevægge og vægge til strålebeskyttelse
I skaktvægge med metal- eller stålbærende konstruktioner
I vægge af træstammer og trærammevægge samt vægge af massivt træ og krydslamineret træ
I og på massive lofter og i kombination med træbjælker og massive trælofter
I Lofter af massivt træ og træbjælkelofter
Flere personer med op til 4,8 m² brandspjæld i massive vægge og lofter og lette skillevægge
Kan monteres sammen med FKRS-EU og FKR-EU i massive vægge og loftsplader, lette skillevægge og skaktvægge
I lette skillevægge, rumvægge, sikkerhedsskillevægge og strålingsbeskyttelsesvægge med metalbærende konstruktioner eller stålbærende konstruktioner

Tør installation uden mørtel

I Letvægtsvægge og brandvægge med metalstolper og plankeværk på begge sider
I vægge af træstammer og trærammevægge samt vægge af massivt træ og krydslamineret træ
I skaktvægge med metalbærende konstruktion eller stålbærende konstruktion og i skaktvægge uden metalbærende konstruktion
I lofter af massivt træ og træbjælkelofter
Med et installationssæt på forsiden, og fjernt fra massive vægge og loftplader
Fjernt fra lette skillevægge (væggenes indtrængning)

Installation af brandmåtte

I massive vægge og loftsplader.
I lette skillevægge, rumvægge, sikkerhedsvægge og vægge til strålingsbeskyttelse med metal- eller stålunderlagskonstruktion
I vægge af træstammer, bindingsværkskonstruktioner, vægge af massivt træ og CLT-vægge
Størrelser fra (B x H) 200 mm x 100 mm til 1500 mm x 800 mm, mellemstørrelser i trin på 1 mm.
Optimeret lavt lækagekabinet, op til lækageklasse C i henhold til EN 1751 med lavt differenstryk og lavt lydeffektniveau.
Brandspjældkabinet af galvaniseret stålplade, valgfrit galvaniseret stålplade med pulverlakering RAL 7001 eller rustfrit stål 1.4301.
Spjældblad af specielt isoleringsmateriale; overfladebehandling som ekstraudstyr
Korrosionsbeskyttelse i henhold til EN 15650 i forbindelse med EN 60068-2-52. Opfylder hygiejnekravene i VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, Ö-Norm H 6020 og H 6021 samt SWKI
Kabinelængde 305 mm eller 500 mm med 30 mm (L = 500 mm) flange til tilslutning til kanaler af ikke-brændbare eller brændbare materialer. Termisk udløsning ved 72 °C eller 95 °C (varmluftventilationssystemer) med en smelteled eller termoelektrisk med en fjedertilbagevendende aktuator, trykknap og indikatorlys (LED).
Konstruktioner med en børsteløs aktuator til åbning og lukning af brandspjældet, også når ventilationsanlægget er i drift og uafhængigt af den nominelle størrelse, er særligt velegnede til funktionskontrol og til at lukke dele af kanalsystemet af. Eftermontering af aktuatorer med fjederretur uden ændring af stangen er mulig udefra.

Specielle egenskaber

Erklæring om ydeevne i overensstemmelse med forordningen om europæiske byggevarer
Klassificering i henhold til EN 13501-3, til EI 120

(v_e, h_o, i ↔ o) S

Opfylder kravene i EN 15650
Testet for brandmodstandsevne i overensstemmelse med EN 1366-2 (300 Pa og 500 Pa undertryk)
Certificeret mørtelbaseret installation med reducerede afstande på 40 mm til bærende komponenter eller 60 mm mellem to brandspjæld (flange til flange)
Perimeterafstand kan være op til 225 mm ved mørtelbaseret installation
2 inspektionsåbninger med bajonetbeslag til enhåndsbetjening
Opfylder hygiejnekravene i VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, Ö-Norm H 6020 og H 6021 samt SWKI
Korrosionsbeskyttelse i henhold til EN 15650 i forbindelse med EN 60068-2-52
Luftlækage ved lukkede blade i henhold til EN 1751, klasse 2
Luftlækage i kabinet i henhold til EN 1751, klasse C (B + H ≤700, klasse B)
Lavt differenstryk og lavt lydeffektniveau
Enhver luftstrømsretning
Integration i det centrale bygningsstyringssystem med det internationale standardbrandspjældssystem i overensstemmelse med IEC 62026-2 med AS-interface er mulig

Materialer og overflader

Kabinet:

Galvaniseret stålplade
Galvaniseret stålplade, pulverlakeret RAL 7001
Rustfrit stål 1.4301

Spjæld blade:

Særligt isoleringsmateriale
Særligt isoleringsmateriale med belægning

Andre komponenter:

Dæmperbladaksler og drivled af galvaniseret stål, i konstruktionerne -1 og -2 af rustfrit stål
Lejer af plast
EPDM- og TPE-tætninger

Teknisk data

Nominelle størrelser: 200 × 100 til 1500 × 800 mm
Længder af kabinettet: 305 og 500 mm
Volumenstrømsområde: op til 14400 l/s / op til 51840 m³/h
Differenstryk: op til 2000 Pa
Temperaturområde: -20 - 50 °C
Opstrømshastighed: ≤ 8 m/s med standardkonstruktion; ≤ 12 m/s med fjederretur-aktuator

Kriterier for ækvivalens

Ydelseserklæringen i henhold til forordningen om byggevarer beskriver alle CE-certificerede installationstyper, herunder ydelsesklassen op til EI 120 S i henhold til EN 13501-3
Hygiejniske krav er opfyldt i henhold til VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 samt Önorm H 6020 og H 6021 og SWKI.
CE-mærket og dermed testet for brandbeskyttelse i henhold til EU-forordning 305/2011 og vurderet i henhold til maskindirektiv 2006/42/EF
CE-certificeret mørtelbaseret installation i en afstand ≥ 60 mm mellem 2 brandspjæld (flange til flange)
Kombineret mørtelbaseret installation med cirkulære brandspjæld i massive vægge, lette skillevægge med beklædning på begge sider og skaktvægge med metalstolpesystem med beklædning på den ene side
2 inspektionsadgangspaneler Ø110 mm, med bajonetfastgørelse (kan åbnes uden værktøj)
Tryktab < 15 Pa ved referencestørrelse 400 × 200 mm og 6 m/s ansigtshastighed
Lydeffekt < 38 dB (A) ved referencestørrelse 400 × 200 mm og 6 m/s fronthastighed

Bestillingseksempel: FKA2-EU

FKA2-EU

–

1 – 7

600 × 400 × 500

Z43

1 Type

FKA2-EU Brandspjæld

2 Konstruktion
Ingen adgang: standard konstruktion

1 pulverlakeret hus, RAL 7001

2 Rustfrit stålhus

7 belagt spjældblad

1 – 7 pulverlakeret kabinet, RAL 7001, og belagt spjældblad

2 – 7 Rustfrit stålkabinet og belagt spjældblad

W²⁾ med smelteled 95 °C (kun for varmluftventilationssystemer)

B³⁾ med overtrukket smelteled 72 °C

WB³⁾ med overtrukket smelteled 95 °C (kun for varmluftventilationssystemer)

3 Bestemmelsesland
På anmodning

4 Nominel størrelse [mm]
B × H × L

5 Tilbehør 1
Ingen adgang: Ingen

ES¹⁾

WA¹⁾

WE¹⁾

6 Tilbehør 2
Ingen adgang: Ingen

0A – FR

7 Vedhæftede

Z00 – ZA14

¹⁾ Kun for FKA2-EU with L = 500 mm

²⁾ Kan ikke kombineres med Z...RM and ZA12

³⁾ Kun til fastgørelse Z00 - Z03

FKA2-EU-W/PL/600×200×500/ES/A0/Z43

Variant af konstruktion	Hus (galvaniseret)
Udløsningstemperatur	95 °C
Bestemmelsesland	Germany
Nominel størrelse	600 × 200 × 500 mm
Tilbehør 1	Installation kit ES
Tilbehør 2	Dækgitter på betjeningssiden
Vedhæftet	Fjederretur aktuator 230 V AC

Note: For yderligere oplysninger vedrørende konstruktionen, især oplysninger om installationssituationer, henvises til betjenings- og installationsvejledningen.

Dimensioner

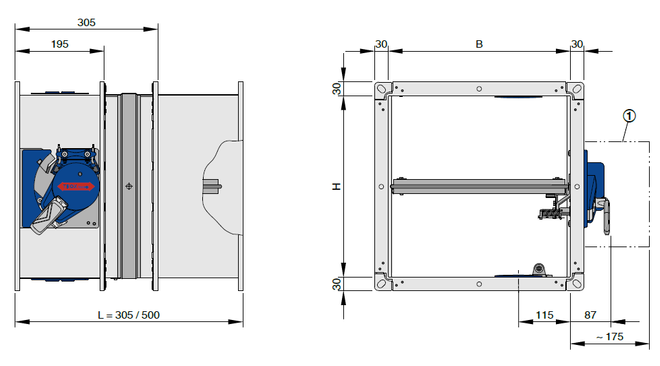

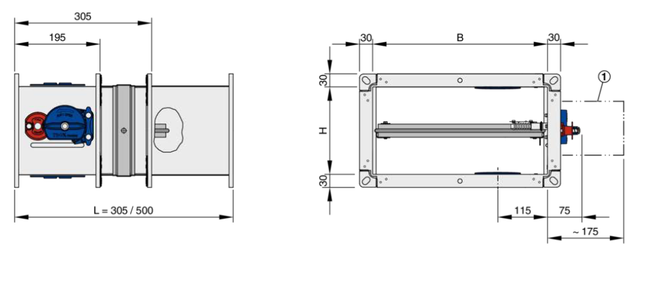

FKA2-EU with fusible link Size 1

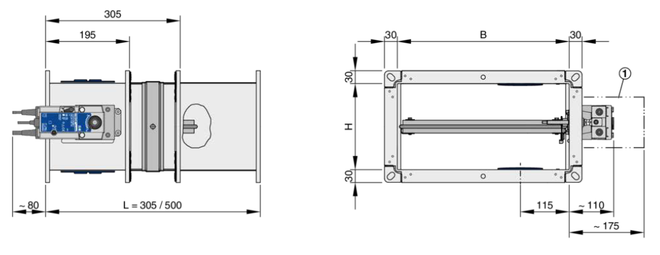

FKA2-EU with Belimo spring return actuator (FKA2-EU/.../ Z4*) Size 1

FKA2-EU with Belimo spring return actuator (FKA2-EU/.../ Z4*) Size 2 and 3

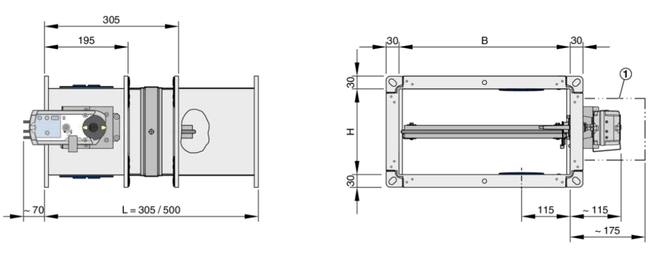

FKA2-EU with Siemens spring return actuator (FKA2-EU/.../Z4*S) Size 1

FKA2-EU with Siemens spring return actuator (FKA2-EU/.../Z4*S) Size 2 and 3

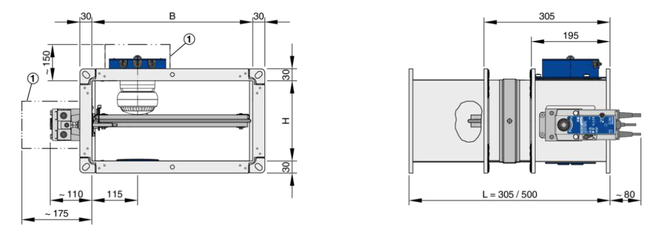

FKA2-EU with Belimo spring return actuator and duct smoke detector (FKA2-EU/.../Z4*RM) Size 1

FKA2-EU with Belimo spring return actuator and duct smoke detector (FKA2-EU/.../Z4*RM) Size 2 and 3

FKA2-EU med smelteled

Vægt [kg] for længde L = 305 [mm]/L = 500 [mm]

H [mm]	B [mm]
H [mm]	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
100	4/5	5/6	6/8	7/9	8/11	9/12	10/13	–	–	–	–	–	–	–
150	4/6	5/7	7/9	8/10	9/12	10/13	11/15	–	–	–	–	–	–	–
200	5/7	6/8	7/10	9/12	10/13	11/15	12/16	15/20	16/21	21/27	23/29	24/31	26/32	27/34
250	7/9	8/10	10/12	11/14	12/16	14/18	15/19	16/21	18/23	24/29	25/31	27/33	29/35	30/38
300	8/10	9/12	11/14	12/15	13/17	15/19	16/21	18/23	19/25	26/32	28/34	30/36	32/39	33/41
350	8/11	10/13	11/15	13/17	15/18	16/20	18/22	24/29	26/32	28/34	30/37	32/39	34/42	36/44
400	9/11	11/13	12/16	14/18	16/20	17/22	19/24	26/31	28/34	31/37	33/39	35/42	37/45	39/47
450	10/12	11/14	13/17	15/19	17/21	23/28	26/31	28/34	30/36	33/39	35/42	38/45	40/48	43/50
500	10/13	12/15	14/18	16/20	18/22	25/30	27/33	30/36	33/39	35/42	36/45	40/48	43/51	46/54
550	–	15/19	18/22	21/26	24/28	26/32	29/35	32/38	35/41	37/44	40/47	43/51	46/54	49/57
600	–	16/20	19/23	22/27	25/30	28/33	31/37	34/40	37/43	40/47	43/50	46/53	49/57	52/60
650	–	17/21	20/25	23/28	27/32	30/35	33/39	36/42	39/46	42/49	45/53	48/56	51/60	55/63
700	–	18/22	21/26	25/30	28/33	31/37	35/41	38/44	41/48	44/52	48/55	51/59	54/63	58/67
750	–	19/23	22/27	26/31	29/35	33/39	36/43	40/47	43/50	47/54	50/58	54/62	57/66	61/70
800	–	20/24	24/28	27/33	31/36	34/40	38/44	42/49	45/53	49/57	53/61	56/65	60/69	64/73

For yderligere oplysninger om FKA2-EU's konstruktioner, se funktionsbeskrivelse.

Tilbehør og vedhæftninger

Installation kit ES

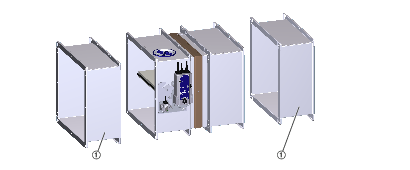

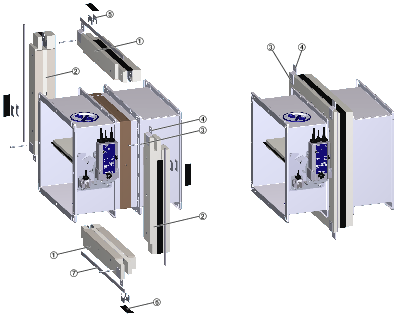

Installation kit supply package ES

1 B-part (2 ×)

2 H-part (2 ×)

3 Dry wall screw 5 × 50 mm (4 – 8 pieces, dependent on the

damper size)

4 Bracket (4 – 8 pieces, dependent on the damper size)

5 Connecting clip (8 pieces)

6 Intumescent seal (4 pieces)

7 Kerafix 2000 sealing tape

Tilbehør 1 - Installation kits

Installation kit ES

Universelt anvendeligt installationssæt til tørmørtelfri installation

I lette skillevægge, rumvægge, sikkerhedsskillevægge og strålingsbeskyttelsesvægge med metal- eller stålbærende konstruktioner
i vægge af træstammer og trærammevægge samt vægge af massivt træ og krydslamineret træ
i skaktvægge med metal- eller stålunderstøttestruktur og i skaktvægge uden metalunderstøttestruktur
i lofter af massivt træ og træbjælkelofter

Note:

For yderligere oplysninger vedrørende konstruktionen, især oplysninger om installationssituationer, henvises til betjenings- og installationsvejledningen.

L [mm]	Bestillingskode
500	ES

Installation kit WA

Tør installation uden mørtel på forsiden af massive vægge og loftplader kræver et installationssæt

Note:

For yderligere oplysninger vedrørende konstruktionen, især oplysninger om installationssituationer, henvises til betjenings- og installationsvejledningen.

L [mm]	Bestillingskode
500	WA

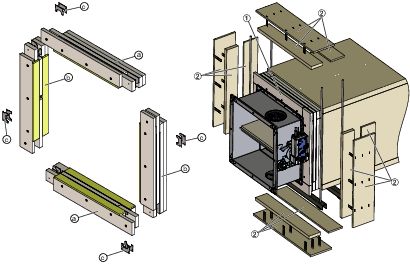

Installation kit WE

Tør, mørtelfri installation fjernt fra massive vægge eller loftsplader (under loftet, med vandret kanal) eller fjernt fra lette skillevægge med beklædning på begge sider og metalstøtter kræver et installationssæt
Kanaler af galvaniseret stål eller rustfrit stål
Brandsikker beklædning leveres af andre

Note:

For yderligere oplysninger vedrørende konstruktionen, især oplysninger om installationssituationer, henvises til betjenings- og installationsvejledningen.

L [mm]	Bestillingskode
500	WE

Tilbehør 2 – dækgitter

Anvendelse

Hvis kun den ene ende skal føres på stedet, skal den anden ende være forsynet med et afdækningsgitter
Forlængelsesstykker er påkrævet ved højder > 400 mm på grund af konstruktionen
Brandspjæld, dækgitter og evt. forlængelsesstykke er fabriksmonteret til en enhed
Det frie areal af dækgitteret er ca. 70 %.
Fastgørelseshullerne i afdækningsgitteret og forlængelsesstykket passer til fastgørelseshullerne i brandspjældets flanger
Afdækningsgitre fås også separat

Materialer og overflader

Afdækningsgitter og forlængelsesstykker (højdeafhængigt) af galvaniseret stålplade (og pulverlakeret sølvgrå, RAL 7001, ved brug med pulverlakerede (1) og rustfri stålspjæld (2))
Maskeåbning 10 mm × 10 mm, trådbredde 2 mm

Note:

For yderligere oplysninger vedrørende konstruktionen, især oplysninger om installationssituationer, henvises til betjenings- og installationsvejledningen.

Driftsside	Installation side	Bestillingskode	Hus længde [mm]
Afdækningsgitter	-	A0	305 / 500
-	Afdækningsgitter	0A	500
Afdækningsgitter	Afdækningsgitter	AA*	500
Afdækningsgitter	Fleksibelt stik	AS	500
Fleksibelt stik	Afdækningsgitter	SA	500
Afdækningsgitter	Cirkulær rør	AR	500
Cirkulær rør	Afdækningsgitter	RA	500
Afdækningsgitter	Profil forbindelsesramme	AF	305 / 500
Profil forbindelsesramme	Afdækningsgitter	FA	500

* Når brandspjældet med dæksler på begge sider anvendes som lufttransportspjæld, skal de nationale specifikationer overholdes.

Tilbehør 2 – Fleksible stik

Anvendelse

Kanalerne skal monteres således, at de ikke påfører brandspjældet nogen væsentlig belastning i tilfælde af brand. Sørg for at overholde de relevante nationale retningslinjer og bestemmelser
Da kanaler kan udvide sig, og vægge kan blive deformeret i tilfælde af brand, anbefaler vi at bruge fleksible forbindelsesstykker til installation i lette skillevægge, skaktvægge og lette rumvægge samt installation af brandmåtter.
Fleksible konnektorer bør installeres på en sådan måde, at begge ender kan optage både spænding og kompression
Fleksible kanaler kan anvendes som et alternativ
Ved højder > 400 mm er forlængelsesstykker nødvendige på grund af konstruktionen
Fastgørelseshullerne i de fleksible forbindelsesstykker og forlængelsesstykker passer til dem i brandspjældets flanger
Fleksible forbindelsesstykker fås også separat

Materialer og overflader

Fleksible forbindelsesstykker af fiberforstærket plast og galvaniseret stål. Forlængerstykker (højdeafhængige) af galvaniseret stålplade (og pulverlakeret sølvgrå, RAL 7001, ved brug med pulverlakerede (1) og rustfri ståldæmpere (2))
Brandmodstandsevne i henhold til 4102; B2

Note:

For yderligere oplysninger vedrørende konstruktionen, især oplysninger om installationssituationer, henvises til betjenings- og installationsvejledningen.

Driftside	Installation side	Bestillingskode	Længde af spjældhus [mm]
Fleksibelt stik	-	S0	305 / 500
-	Fleksibelt stik	0S	500
Fleksibelt stik	Fleksibelt stik	SS	500
Fleksibelt stik	Afdækningsgitter	SA	500
Afdækningsgitter	Fleksibelt stik	AS	500
Fleksibelt stik	Cirkulær rør	SR	500
Cirkulær rør	Fleksibelt stik	RS	500
Fleksibelt stik	Profil forbindelsesramme	SF	305 / 500
Profil forbindelsesramme	Fleksibelt stik	FS	500

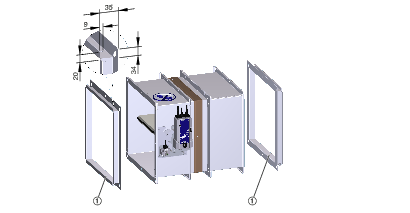

Tilbehør 2 – Profil forbindelsesramme

Anvendelse

Der kræves profilforbindelsesrammer til tilslutning af kanaler ved hjælp af en sluseporteventil
Der kan opnås lavere lækagerater, når der monteres profilforbindelsesrammer, end når der anvendes en flangeskrueforbindelse.
Profilforbindelsesrammer har en glidende fals. Ud over hjørneforbindelserne med 4 skruer forbindes kanalen og profilforbindelsesrammen ved hjælp af en sluseklapventil.
Fastgørelseshullerne i profilforbindelsesrammen svarer til dem i brandspjældets flanger.
Profilforbindelsesrammer fås også separat

Materialer og overflader

Profilforbindelsesramme af galvaniseret stål

Note:

For yderligere oplysninger vedrørende konstruktionen, især oplysninger om installationssituationer, henvises til betjenings- og installationsvejledningen.

Driftside	Installation side	Bestillingskode	Hus længde [mm]
Profil forbindelsesramme	-	F0	305 / 500
-	Profil forbindelsesramme	0F	305 / 500
Profil forbindelsesramme	Profil forbindelsesramme	FF	305 / 500
Profil forbindelsesramme	Fleksibelt stik	FS	500
Fleksibelt stik	Profil forbindelsesramme	SF	305 / 500
Profil forbindelsesramme	Afdækningsgitter	FA	500
Afdækningsgitter	Profil forbindelsesramme	AF	305 / 500
Profil forbindelsesramme	Cirkulær rør	FR	500
Cirkulær rør	Profil forbindelsesramme	RF	305 / 500

Tilbehør 2 – Cirkulær rør

Anvendelse

Cirkulære spidser til rektangulære FKA2-EU brandspjæld gør det muligt at tilslutte cirkulære kanaler direkte
Forlængelsesstykker er påkrævet ved højder > 400 mm på grund af konstruktionen
Cirkulære spidser og evt. forlængelsesstykker er fabriksmonteret til en enhed.
Fastgørelseshullerne i de runde spidser passer til fastgørelseshullerne i brandspjældets flanger.
Runde spidser fås også separat.

Materialer og overflader

Cirkelstuds af galvaniseret stålplade (og pulverlakeret sølvgrå, RAL 7001, ved brug med pulverlakerede (1) og rustfri stålspjæld (2))

Driftside	Installation side	Bestillingskode	Spjældhus længde [mm]
Cirkulær rør	-	R0	305 / 500
-	Cirkulær rør	0R	500
Cirkulær rør	Cirkulær rør	RR	500
Cirkulær rør	Fleksibelt stik	RS	500
Fleksibelt stik	Cirkulær rør	SR	500
Cirkulær rør	Afdækningsgitter	RA	500
Afdækningsgitter	Cirkulær rør	AR	500
Cirkulær rør	Profil forbindelsesramme	RF	305 / 500
Profil forbindelsesramme	Cirkulær rør	FR	500

Dimensioner [mm]

Nominel størrelse	B×H	øD
200	200 × 200	198
250	250 × 250	248
300	300 × 300	248
350	350 × 350	313
400	400 × 400	398
450	450 × 450	448
500	500 × 500	498
550	550 × 550	498
600	600 × 600	558
650	650 × 650	628
700	700 × 700	628
750	750 × 750	708
800	800 × 800	798

Tilbehør 2 – Forlængerstykker

Anvendelse

Når der er dækgitre, runde spidser, fleksible stik, forme osv., kan det være nødvendigt at bruge et forlængelsesstykke til visse højder.
Brandspjæld med fleksible tilslutningsstykker, dækgitter og runde spidser, inklusive forlængelsesstykker, leveres (afhængigt af højde).
Forlængerstykker kan også fås separat

Materialer og overflader

Forlængerstykker af galvaniseret stålplade (og pulverlakeret sølvgrå, RAL 7001, når de anvendes med pulverlakerede (1) og rustfri ståldæmpere (2))

Note:

Spjældbladets bevægelse må ikke hindres af noget tilbehør. Afstanden mellem spidsen af det åbne spjældblad og ethvert tilbehør (formstøbt del osv.) skal være mindst 50 mm.

Fremspring af åbent blad [mm]

100

150

200

250

300

350

400

450

500

550

600

650

700

750

800

-204

-179

-154

-129

-104

-79

-54

-29 *

-4 *

21 *

46 *

71 *

96 *

121 *

146 *

y (1)

-8 *

17 *

42 *

67 *

92 *

117 *

142 *

167 **

192 **

217 **

242 **

267 **

292 **

317 **

342 **

y (2)

-204

-179

-154

-129

-104

-79

-54

-29 *

-4 *

21 *

46 *

71 *

96 *

121 *

146 *

* 1 *Forlængerstykke påkrævet
** 2 Forlængerstykker påkrævet
(1) L = 305 mm
(2) L = 500 mm

Anbringelse af forlængelsesstykker

L [mm]	H [mm]	Driftside	Installation side
305	100 – 400	–	195
305	405 – 800	195	2 × 195
500	100 – 400	–	–
500	405 – 800	195	195

Vedhæftning - Slutkontakt

FKA2-EU (sikringselement-konstruktion) med slutkontakt

Anvendelse

Grænsekontakter med voltfri kontakter kan angive spjældbladets position
Op til den maksimale afbryderværdi kan der anvendes relæer eller indikatorlamper til brandalarmeringsanlæg
Der kræves én grænseafbryder for hver af spjældbladets positioner ÅBEN og SLUKKET
Brandspjæld med smelteled kan leveres eller eftermonteres med en eller to slutkontakter (der kræves et konverteringssæt til eftermontering).
For tekniske data og tilslutningseksempler henvises til installations- og betjeningsvejledningen for FKA2-EU.

Vedhæftninger	Bestillingskode
Grænseafbryder for spjældbladets stilling CLOSED	Z01
Grænseafbryder for spjældbladets position ÅBEN	Z02
Grænsekontakter for spjældbladets positioner LUKKET og ÅBEN	Z03

Vedhæftning - aktuator med fjederretur

FKA2-EU med fjederretur aktuator

Anvendelse

En fjedertilbagevendende aktuator gør det muligt at fjernstyre brandspjældet og/eller udløse det ved hjælp af en egnet røgdetektor i en kanal.
Hvis forsyningsspændingen svigter, eller ved termoelektrisk udløsning, lukker spjældet (slukker for at lukke)
Motoriserede brandspjæld kan anvendes til at lukke kanalerne
To integrerede slutkontakter med spændingsfrie kontakter kan angive spjældets position (ÅBEN og SLUKKET)
Tilslutningskablerne til 24 V-aktuatoren med fjederretur er forsynet med stikpropper. Dette sikrer en hurtig og nem tilslutning til TROX AS-i bussystemet. Uden automatiseringskomponenter sker 24 V-tilslutningen via en sikkerhedstransformator, som leveres af andre
Der fås et ombygningssæt til eftermontering af en aktuator til et brandspjæld med smelteled.
Tekniske data og tilslutningseksempler findes i installations- og betjeningsvejledningen for FKA2-EU.

Vedhæftninger	Bestillingskode
Fjederretur aktuator 230 V (Belimo)	Z43
Fjederretur aktuator 24 V (Belimo)	Z45
Fjederretur aktuator 24 V (Belimo) inklusive strømforsyningsenhed BKN230-24-C-MP TR	Z60
Fjederretur aktuator 24 V (Belimo) inklusive strømforsyningsenhed BKN230-24-C-MP TR og styringsmodul BKS24-1 TR	Z61
Fjederretur aktuator 230 V (Siemens)	Z43S
Fjederretur aktuator 24 V (Siemens)	Z45S

Vedhæftning - Fjederretur aktuator og RM-O-3-D

FKA2-EU med fjederretur-aktuator og kanalrøgdetektor RM-O-3-D

Anvendelse

En åbne/lukke-aktuator giver mulighed for fjernstyring af brandspjældet og/eller udløsning af en egnet røgdetektor i kanalen.
Hvis forsyningsspændingen svigter, eller ved termoelektrisk udløsning eller røgdetektering lukker spjældet (strømmen slukkes for at lukke)
Motoriserede brandspjæld kan anvendes til at lukke kanalerne
To integrerede slutkontakter med spændingsfrie kontakter kan angive spjældets position (ÅBEN og SLUKKET)
Røgdetektoren til kanaler af typen RM-O-3-D skal installeres i den nederste inspektionsadgang og anbringes øverst, når brandspjældet monteres.
Tekniske data og tilslutningseksempler findes i installations- og betjeningsvejledningen for FKA2-EU og/eller i betjenings- og installationsvejledningen for kanalrøgdetektor type RM-O-3-D.

Vedhæftninger	Bestillingskode
Med fjederretur aktuator 230 V (Belimo) og integreret kanalrøgdetektor type RM-O-3-D	Z43RM
Med fjederretur aktuator 24 V (Belimo) og integreret kanalrøgdetektor type RM-O-3-D	Z45RM
Med fjederretur aktuator 230 V (Siemens) og integreret kanalrøgdetektor type RM-O-3-D	Z43RMS
Med fjederretur aktuator 24 V (Siemens) og integreret kanalrøgdetektor type RM-O-3-D	Z45RMS

Vedhæftning - Fjederretur aktuator og TROXNETCOM

FKA2-EU - Fjederretur aktuator

Anvendelse

Brandspjæld med en 24 V-aktuator med fjederretur (Belimo) og de her beskrevne moduler som tilbehør udgør en funktionel enhed, der er klar til automatisk drift.
Komponenterne er fabriksmonteret og tilsluttet
Kombinationen af fjederretur aktuator med TROXNETCOM muliggør en brandneutral og tværsektoriel integration af forskellige komponenter (moduler) i et netværk
Modulerne styrer aktuatorer og/eller modtager signaler fra sensorer

AS-i

AS-interface er et globalt standardbussystem i henhold til EN 50295 og IEC 62026-2.
Modulet overfører styresignalerne mellem fjederretur aktuatoren og styrings- og kraftenheden
Dermed er det muligt at styre aktuatoren og overvåge køretiden i forbindelse med funktionstest
Spændingen (24 V DC) til modulet og aktuatoren leveres via det to-ledede AS-i fladkabel
Funktionsvisning: drift, 4 indgange, 2 udgange

MODBUS RTU/BACnet MS/TP (RS485)

MODBUS RTU og BACnet MS/TP er protokoller for RS485-kommunikationssystemer
Datatransmissionen er baseret på ensartede protokoller
Kun buslinjen og forsyningsspændingen skal fortsat tilsluttes af andre
MB-BAC-WA1/2: til styring af 1 - 2 brandspjæld
WA1/B3-AD: tilslutningsboks til det 2. brandspjæld med 24 V DC-forsyningsspænding til MB-BAC-WA1/2
WA1/B3-AD230: tilslutningsdåse med integreret strømforsyningsenhed 230/24 V til tilslutning af et 2. motordrevet 24 V brandspjæld til MB-BAC-WA1/2 LON

LON

LON angiver et standardiseret lokalt operativt netværkssystem med producentuafhængig kommunikation
Datatransmissionen er baseret på en ensartet protokol LonMark definerer standarder for at sikre produktkompatibilitet
Kun busledningen og forsyningsspændingen skal fortsat tilsluttes af andre
LON-WA1/B3: til styring af 1 - 2 brandspjæld
WA1/B3-AD: tilslutningsdåse til det 2. brandspjæld med 24 V DC forsyningsspænding til LON-WA1/B3
WA1/B3-AD230: tilslutningsdåse med integreret strømforsyningsenhed 230/24 V til tilslutning af et andet motordrevet 24 V brandspjæld til LON-A1/B3 TNC-EASYCONTROL

TNC-EASYCONTROL

TNC-LINKBOX er en ledningshjælp til tilslutning af et brandspjæld og den konfigurerbare parallelkreds til det decentrale betjenings- og overvågningssystem TNC-EASYCONTROL.

Attachment	Order code
Fjederretur aktuator 24 V og AS-EM	ZA07
Fjederretur aktuator 24 V, RM-O-3-D og AS-EM	ZA12
Fjederretur aktuator 24 V og MB-BAC-WA1/2	ZB01
Fjederretur aktuator 24 V og LON-WA1/B3	ZL09
Fjederretur aktuator 24 V og WA1/B3-AD	ZL10
Fjederretur aktuator 24 V og WA1/B3-AD230	ZL11
Fjederretur aktuator 24 V og TNC-Linkbox	ZA14
Fjederretur aktuator 24 V og MB-BAC-WA1/2	ZB01

Vedhæftninger – Røgdetekter i kanaler

Anvendelse

For at forhindre, at røgen spreder sig i bygninger, er det ekstremt vigtigt, at røgen opdages på et tidligt tidspunkt.
Røgdetektorer, der fungerer efter princippet om lysspredning, registrerer røgen uanset dens temperatur, så brandspjældene kan lukkes, før udløsningstemperaturen på 72 °C er nået.
Hvis luften indeholder svævende partikler, som det er tilfældet med røg, bliver lysstråler afbøjet fra disse. En sensor (fotodiode), som ikke modtager lys i ren luft, belyses af det spredte lys.
Brandspjældet eller røgsikringsspjældet udløses, når lysstyrken af det spredte lys overstiger en vis tærskelværdi.

Røgdetekter i kanaler RM-O-3-D

Røgdetektor til brandspjæld og røgsikringsspjæld i kanaler
Generel byggeinspektørlicens Z-78.6-125
Til luftstrømningshastigheder fra 1 - 20 m/s
Uafhængig af luftstrømmens retning
Forsyningsspænding 230 V AC, 50/60 Hz eller 24 V DC med spændingsovervågningsmodul (VWM) (på forespørgsel)
Voltfrie signal- og alarmrelæer
Integrerede signallamper
Indikator for forureningsniveau
Automatisk justering af alarmtærskel
Lang levetid
Temperaturområde 0 - 60 °C

Røgdetekter i kanaler RM-O-VS-D

Røgdetektor til brandspjæld og røgsikringsspjæld i kanaler
Generel byggeinspektørlicens Z-78.6-67
Til luftstrømningshastigheder fra 1 - 20 m/s
Uafhængig af luftstrømmens retning
Luftstrømsovervågning med advarsel for nedre grænse 2 m/s
Forsyningsspænding 230 V AC, 50/60 Hz
Voltfrie signal- og alarmrelæer
Integrerede signallamper
Indikator for forureningsniveau
Automatisk justering af alarmtærskel
Lang levetid
Temperaturområde 0 - 60 °C

Vedhæftninger	Bestillingskode
Røgdetekter i kanaler	RM-O-3-D
Røgdetekter i kanaler	RM-O-VS-D

Røgdetektorer til kanaler er tilbehør og skal bestilles separat. RM-O-3-D kan også leveres monteret og tilsluttet til FKA2-EU med standardanvendelse.

Downloads

Produktoplysninger

Product data sheet type FKA2-EU

FKA2-EU_01_2020_PD_2020_11_30_DE_en Product data sheet 2,3 MB pdf

Brochurer

Sales Flyer Fire damper FKA2-EU

SF_2019_08_FKA2_EU_DE_en Sales Flyer 680 KB pdf

Certifikater

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Declaration of hygiene conformity

FK2-EU_HC_2020_06_05_DE_en Certificate 1,4 MB pdf
Declaration of performance FKA2-EU

FKA2-EU_DoP_2024_06_DE_en Declaration of performance 590 KB pdf
EC declaration of conformity FKA2-EU

FKA2-EU_CE_2020_03_GB_en Declaration of conformity 430 KB pdf
EPD-FKA2-EU

Declaration 1,2 MB pdf
Environmental Product Declaration FKA2-EU

FKA2_EPD_2024_03_DE_en Environmental Product Declarations 430 KB pdf
Leakage classification of TROX ventilation components

LC_v2_2023_11_DE_en Certificate 680 KB pdf

Brugsanvisninger

Brandspjæld Type FKA2-EU

FKA2-EU_IOM_A00000092719_V1_2022_10_DK_da Brandspjæld 10 MB pdf
Bruker- og montasjehåndbok FKA2-EU - Nordisk kortversjon

Shortversion_OM_2021_02_A00000076552_FKA2-EU_V3_NO_no Brukermanual 6,3 MB pdf
FKR2 - Installation and operating manual_Engelsk

Full version 9,9 MB pdf
Installation and operating manual Fire damper - Type FKA2-EU

FKA2-EU_IOM_A00000092719_V1_2023_07_GB_en Installation and operating manual 10 MB pdf
Short version Installation and operating manual FKA2-EU

FKA2-EU_SV_IOM_A00000092721_V1_2022_07_GB_en Short version 2,6 MB pdf

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Kontakt

Mange tak for meddelelsen!

FKA2-EU

TIL FORSKELLIGE ANVENDELSER

General information

Tekniske informationer

Funktion, Tekniske data, Hurtig dimensionering, Specifikationstekst, Bestillingskode

Dimensioner

Tilbehør og vedhæftninger

Tilbehør 1 - Installation kits

Tilbehør 2 – dækgitter

Tilbehør 2 – Fleksible stik

Tilbehør 2 – Profil forbindelsesramme

Tilbehør 2 – Cirkulær rør

Tilbehør 2 – Forlængerstykker

Vedhæftning - Slutkontakt

Vedhæftning - aktuator med fjederretur

Vedhæftning - Fjederretur aktuator og RM-O-3-D

Vedhæftning - Fjederretur aktuator og TROXNETCOM

Vedhæftninger – Røgdetekter i kanaler

Downloads

Produktoplysninger

Product data sheet type FKA2-EU

Brochurer

Sales Flyer Fire damper FKA2-EU

Certifikater

Certificate concerning statistical leakage tests

Declaration of hygiene conformity

Declaration of performance FKA2-EU

EC declaration of conformity FKA2-EU

EPD-FKA2-EU

Environmental Product Declaration FKA2-EU

Leakage classification of TROX ventilation components

Brugsanvisninger

Brandspjæld Type FKA2-EU

Bruker- og montasjehåndbok FKA2-EU - Nordisk kortversjon

FKR2 - Installation and operating manual_Engelsk

Installation and operating manual Fire damper - Type FKA2-EU

Short version Installation and operating manual FKA2-EU

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE
