TIL STORE DIAMETRE – MED ELLER UDEN FLANGE

Stort cirkulært brandspjæld til isolering af kanalgennemføringer mellem 2 brandsektioner, fås i 9 nominelle størrelser

  • Nominelle størrelser: 315 – 800 mm
  • Lavt differenstryk og lydeffektniveau
  • Valgfrit: Med flangeudførelse
  • Valgfrit: Eksplosionssikker konstruktion (ATEX)
  • Valgfrit: Kan leveres som upstream shutter i en luftoverførselsenhed
  • Valgfrit: Kabinet i rustfrit stål eller pulverlakeret kabinet for øget korrosionsbeskyttelse
  • Valgfrit: Med varmeisolering for at forhindre kondensdannelse
  • Integration i det centrale BMS med TROXNETCOM


Ekstraudstyr og tilbehør

  • Elektrisk aktuator 24 V/230 V
  • Udløsningstemperatur 72/95 °C


Andet tilbehør

  • Røgdetektorer til kanaler


Køb FKR-EU via vores online shop, myTROX

FKR-EU er en af vores lagervarer. Det vil sige, at vi har dette produkt opbevaret på vores lager i Danmark. Nedenfor kan du se de typer du kan købe på myTROX. Vi har to størrelser på lager; Ø400 og Ø500. Begge størrelser har en 24 V spring return aktuator.

Product successfully added to cart

Anvendelse

Anvendelse

  • Brandspjæld med CE-mærkning og ydeevnedeklaration, til isolering af kanalgennemføringer mellem to brandsektioner i tilfælde af brand
  • Til at forhindre spredning af ild og røg gennem kanaler til tilstødende brandsektioner

Særlige egenskaber

  • Ydeevnedeklaration i overensstemmelse med den europæiske byggevareforordning
  • Klassificering i henhold til EN 13501-3, op til EI 120 (ve, ho, i ↔ o) S
  • Overholder den europæiske produktstandard EN 15650
  • Testet for brandmodstandsevne i henhold til EN 1366-2 (300 Pa undertryk)
  • Certificeret mørtelbaseret installation med reducerede afstande på 40 mm til bærende komponenter eller 40 mm mellem to brandspjæld (flange til flange)
  • Omkringliggende spaltedimensioner i den mørtelbaserede installation med mørtel op til 225 mm tilladt
  • Hygiejniske krav er opfyldt i henhold til VDI 6022-1, VDI 3803-1, DIN 1946-4 og EN 13779, samt Önorm H 6020 og H 6021 og SWKI
  • Korrosionsbeskyttelse i henhold til EN 15650 i forbindelse med EN 60068-2-52
  • Tæthedsklasse 4 ved lukkede spjæld i henhold til EN 1751 (klasse 4)
  • Tæthedsklasse C i kabinettet i henhold til 1751 (klasse C)
  • Lavt differenstryk og lydeffektniveau
  • Valgfri luftretning
  • Det er muligt med integration i det centrale bygningsstyringssystem med det internationale standard brandspjældssystem i henhold til IEC 62026-2 med AS-interface


Klassificering

  • Ydeevneklasse op til EI 120 (ve, ho, i ↔ o) S i henhold til EN 13501-3


Nominelle størrelser

  • 315, 355, 400, 450, 500, 560, 630, 710, 800 mm
  • L: 495 mm eller 550 mm (afhængigt af kabinettets konstruktion)


Beskrivelse

Varianter

  • Med smelteled
  • Med smelteled til brug i potentielt eksplosive atmosfærer (ATEX)
  • Med spring-return-aktuator
  • Med spring-return-aktuator til brug i potentielt eksplosive atmosfærer (ATEX)

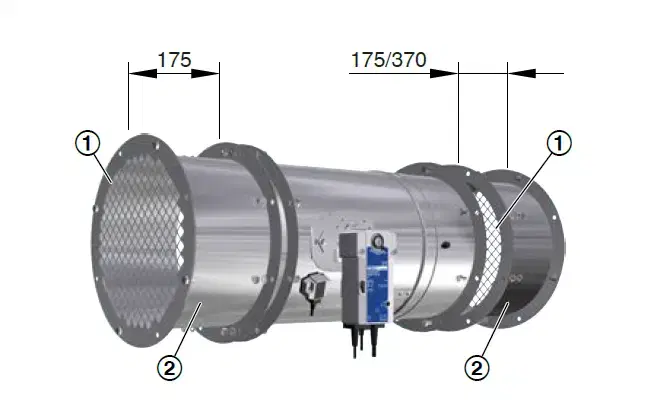

  • Med afdækningsgitter på begge sider som en upstream shutter i en luftoverførselsenhed


Komponenter og egenskaber

  • Udløsningstemperatur 72 °C eller 95 °C (til brug i varmluftsventilationssystemer)
  • Betjening med én hånd
  • Godkendt installationsretning fra 0° til 360°
  • Eksplosionssikre konstruktioner til zone 1, 2, 21, 22 (ATEX)

Påbygningstilbehør

  • Grænsekontakt til indikation af spjældbladets position
  • Spring-return-aktuator med 24 V AC/DC eller 230 V AC forsyningsspænding
  • Grænsekontakt til indikation af spjældbladets position til brug i potentielt eksplosive atmosfærer (ATEX)
  • Spring-return-aktuator med 24 – 230 V forsyningsspænding til brug i potentielt eksplosive atmosfærer (ATEX)
  • Netværksmodul til integration med AS-i- eller LON-netværk
  • Alt tilbehør kan eftermonteres

Tilbehør

  • Installationsblok TQ til tør, mørtelfri installation i lette skillevægge/brandvægge med bærende metalstruktur og beklædning på begge sider, samt trævægge, bindingsværks- og massive trævægge, samt massive træ- og træbjælkelofter
  • Afdækningsgitter

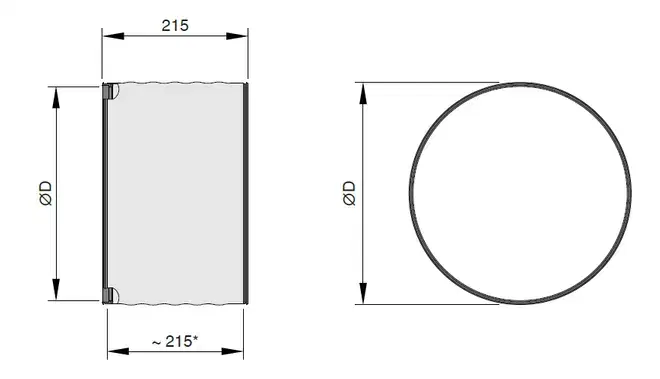

  • Fleksible tilslutningsstykker

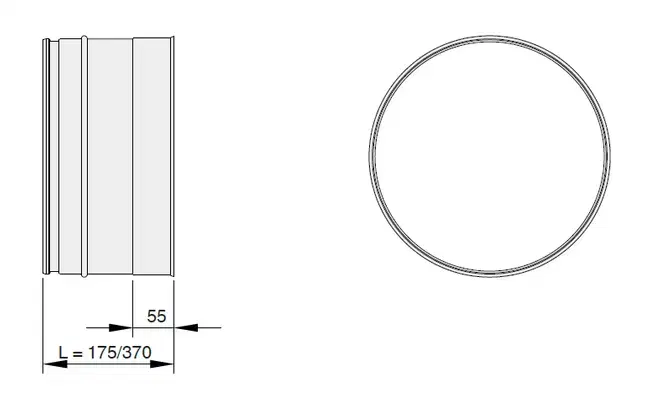

  • Forlængerstykke

Supplerende produkter

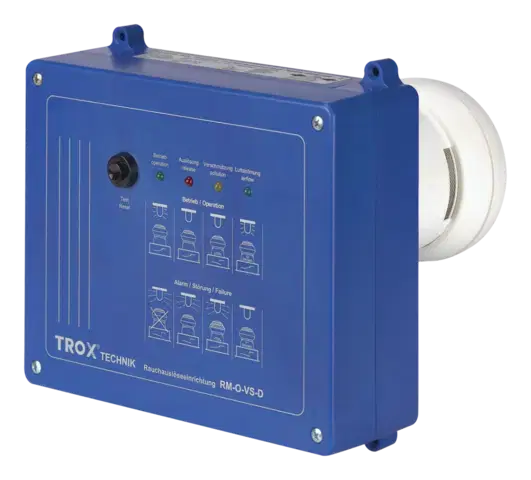

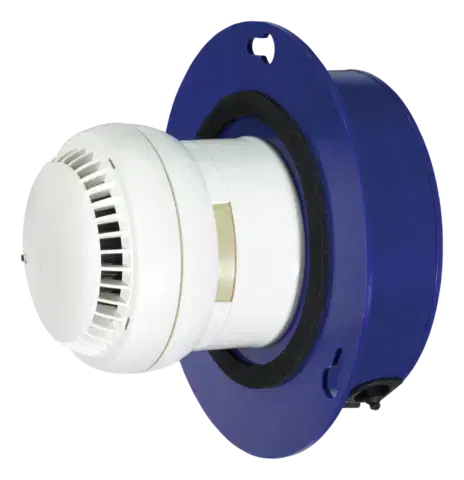

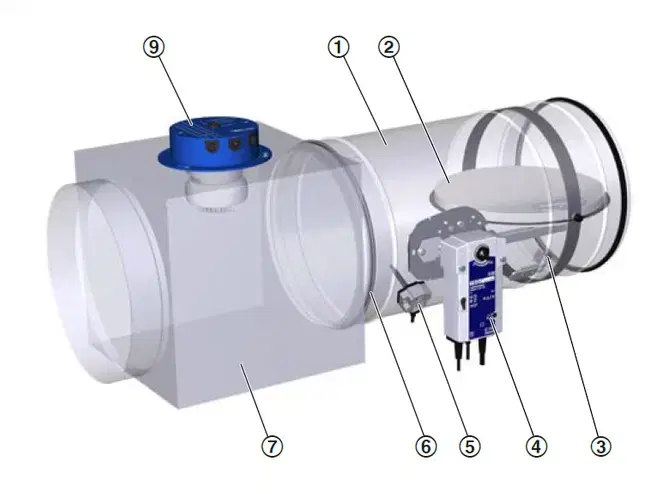

  • Røgdetektor til kanaler RM-O-3-D
  • Røgdetektor til kanaler med luftstrømsovervågning RM-O-VS-D

Konstruktionsegenskaber

  • Stift, cirkulært kabinet med studstilslutning, der passer til cirkulære kanaler. Studs med læbetætning i begge ender, egnet til kommercielt tilgængelige cirkulære kanaler i henhold til EN 1506 eller EN 13180; alternativt med flanger i begge ender. Flanger, i henhold til EN 12220
  • Velegnet til tilslutning af kanaler, afdækningsgitre eller fleksible tilslutningsstykker
  • Udløsningsmekanismen er tilgængelig og kan testes udefra
  • Fjernbetjening med spring-return-aktuator

Materialer og overflader

Kabinet

  • Galvaniseret stål
  • Galvaniseret stål, pulverlakeret RAL 7001
  • Rustfrit stål 1.4301


Spjældblad

  • Specielt isoleringsmateriale
  • Specielt isoleringsmateriale med imprægnering


ODA-konstruktion

  • Spjældkabinet af galvaniseret stål med pulverlakering og varmeisolering, spjældblad af specielt isolerende materiale med imprægnering (kun i forbindelse med spring-return-aktuator)


Andre komponenter

  • Spjældaksel i rustfrit stål
  • Glideleje af plast
  • Tætninger af elastomer


Designvarianterne med kabinet i rustfrit stål eller pulverlakeret opfylder øgede krav til korrosionsbeskyttelse. Detaljeret liste på forespørgsel.

Standarder og retningslinjer

  • Forordning om byggevarer
  • EN 15650 Ventilation i bygninger – Brandspjæld
  • EN 1366-2 Prøvning af brandmodstandsevne for serviceinstallationer – Brandspjæld
  • EN 13501-3 Brandklassificering af byggevarer og bygningsdele
  • EN 1751 Ventilation i bygninger – Lufttilslutningsenheder
  • 2006/42/EC – Maskindirektivet


Leveringspakke

Hvis tilbehør leveres fra fabrikken sammen med brandspjældene, er der allerede taget højde for det i ordrekoden. Afhængigt af installationssituationen kan der være behov for supplerende materialer til montering og fastgørelse for at sikre korrekt installation, f.eks. mørtel, skruer, mineraluld osv. Sådanne materialer er ikke inkluderet i leveringspakken, medmindre de udtrykkeligt er beskrevet som inkluderet i leveringspakken. Valget af ekstraudstyr eller tilbehør samt identifikation og levering af materialer til montering og fastgørelse er de involverede i byggeprojektets ansvar og skal ske under hensyntagen til den krævede klassifikation.

Vedligeholdelse

  • Brandspjældets funktionssikkerhed skal testes mindst hvert halve år; dette skal arrangeres af ejeren af ventilationssystemet. Funktionstests skal udføres i overensstemmelse med de grundlæggende vedligeholdelsesprincipper, der er angivet i EN 13306 og DIN 31051. Hvis 2 sammenhængende tests, den ene 6 måneder efter den anden, er vellykkede, kan den næste test af brandspjældet udføres et år senere
  • En funktionstest indebærer at lukke spjældbladet og åbne det igen; med en fjederreturaktuator kan dette gøres via fjernbetjening
  • Brandspjæld skal indgå i den regelmæssige rengøring af ventilationssystemet
  • For detaljer om funktionstest, vedligeholdelse og inspektion henvises til installations- og driftsvejledningen


Teknisk data

  • Nominelle størrelser: 315 til 800 mm
  • Kabinettets længde: 495 and 550 mm
  • Volumenstrømsområde: op til 6000 l/s eller op til 21.600 m³/h
  • Differenstrykområde: op til 2000 Pa
  • Temperaturområde: -20 til 50 °C
  • Hastighed opstrøms*: Standardkonstruktion ≤ 8 m/s, konstruktion med spring-return-aktuator ≤ 12 m/s, konstruktion med eksplosionssikker aktuator ExMax/RedMax-15-BF TR ≤ 10 m/s

* Data gælder for ensartede opstrøms- og nedstrømsforhold for brandspjældet


Ikke korrekt anvendelse

  • Uden specielt godkendt tilbehør i områder med potentielt eksplosiv atmosfære
  • Som røgkontrolspjæld
  • Udendørs uden tilstrækkelig beskyttelse mod vejrpåvirkninger
  • I atmosfærer, hvor kemiske reaktioner, planlagte eller uplanlagte, kan forårsage skader på brandspjældet eller føre til korrosion

Tekniske informationer

Funktion, Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

  • FUNKTION
  • TEKNISK DATA
  • HURTIG VALG
  • SPECIFIKATIONSTEKST
  • ORDREKODE

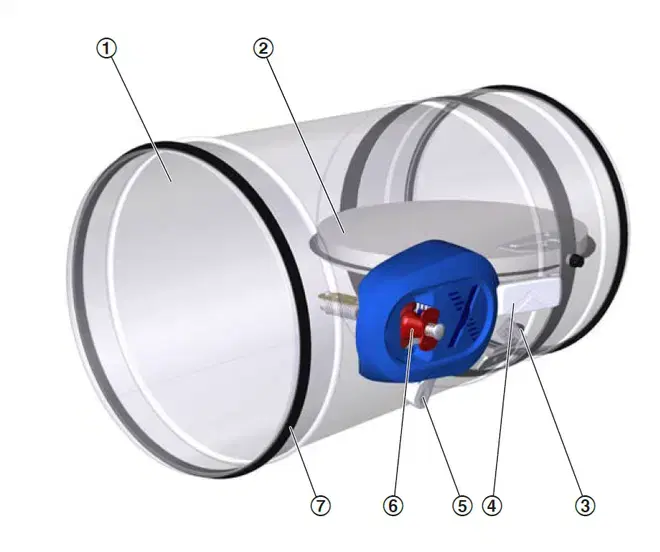

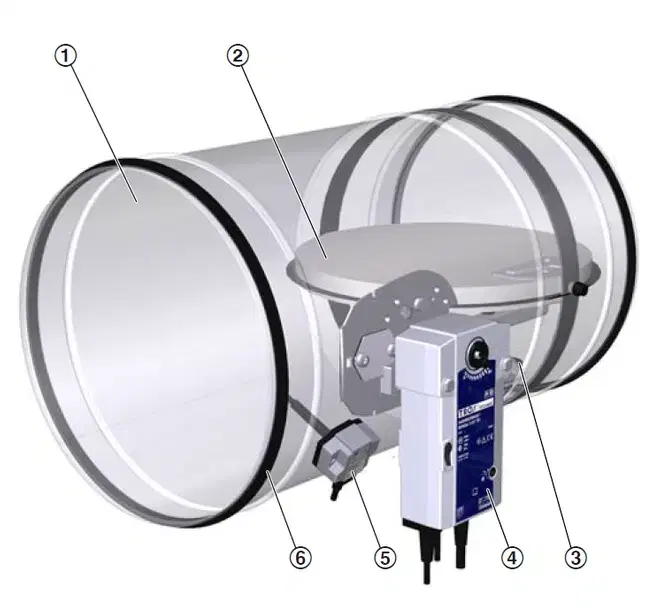

Functional descriptionConstruction with fusible link

① Casing
② Damper blade with seal
③ Travel stop for CLOSED position
④ Handle
⑤ Release tab
⑥ Thermal release mechanism with fusible link
⑦ Lip seal

In the event of a fire, fire dampers shut automatically to prevent the propagation of fire and smoke through ductwork to adjacent designated fire compartments.

In the event of a fire, the damper is triggered at 72°C or at 95°C (use in warm air ventilation systems) by a fusible link. The release mechanism is accessible and can be tested from the outside. One or two limit switches (optional attachment) can be used to indicate the damper blade position.

Nominelle størrelser315 – 800 mm
Kabinetlængder495 og 550 mm
VolumenstrømsområdeOp til 6000 l/s eller 21.600 m³/h
Differenstrykområde Op til 2000 Pa

Temperaturområde 1, 3

-20 til 50 °C
Udløsningstemperatur72 °C eller 95 °C (til varmluftsventilationssystemer)
Opstrøms hastighed ²

Standardkonstruktion ≤ 8 m/s,
Konstruktion med spring-return-aktuator ≤ 12 m/s,
Konstruktion med eksplosionssikker aktuator ExMax/RedMax-15-BF TR ≤ 10 m/s


¹ Temperaturerne kan variere for enheder med tilbehør. Detaljer for andre anvendelser fås på forespørgsel.
² Data gælder for ensartede opstrøms- og nedstrømsforhold for brandspjældene.
³ Kondens og indtag af fugtig frisk luft skal undgås, da driften ellers vil blive forringet eller ikke være mulig.

Frit areal og modstandskoefficient

NG(1)(2)
3150,0690,44
3550,0890,34
4000,1140,26
4500,1400,21
5000,1750,17
5600,2220,13
6300,2850,10
7100,3650,08
8000,4680,06

(1) A [m²]
(2) ζ

Hurtig valgstabellerne giver et godt overblik over volumenstrømmen ved forskellige lydeffektniveauer samt differenstryk på op til 35 Pa. Tilnærmede mellemværdier kan interpoleres. Præcise mellemværdier kan beregnes med vores designprogram; Easy Product Finder.

Volumenstrøm qv for differenstryk Δpst < 35 Pa

NG(1)(2)(3)(4)
31546067016602400
35557082020402940
400700100025003610
450820118029404240
500980141035305080
5601190171042806160
6301450209052307520
7101780256064009210
80021703130781011250

(1) 35 LWA [dB(A)] i l/s
(2) 45 LWA [dB(A)] i l/s
(3) 35 LWA [dB(A)] i m³/h
(4) 45 LWA [dB(A)] i m³/h

Easy Product Finder giver dig mulighed for at dimensionere produkter ved hjælp af dine projektspecifikke data. Du finder Easy Product Finder på vores hjemmeside.

Eksempel på dimensionering

Oplyst data

  • Volumenstrømningshastighed: 3600 m³/h
  • Lydeffektniveau: ≤ 45 dB(A)


Hurtig valg

  • FKR-EU/400

Specifikationstekst

Brandspjæld i henhold til den europæiske produktstandard EN 15650 i cirkulær konstruktion. Testet for brandmodstandsevne i henhold til EN 1366-2, med CE-mærke. Brandspjældproducentens ydeevnedeklaration (DoP) dokumenterer de respektive installationsbetingelser, f.eks. i vægge eller lofter, sammen med de grundlæggende egenskaber som størrelse, støttestruktur, design og installationstype og de respektive ydeevneklasser i overensstemmelse med klassificeringsstandarden EN 13501-3.

Enhederne, der er klar til drift, indeholder en udløsningsmekanisme og et udskifteligt, brandsikkert spjældblad, der kan placeres horisontalt eller vertikalt og i alle mellempositioner (0 - 360°) afhængigt af anvendelsen.

Afhængig af anvendelse, klassificeret fra: EI 30 (ve, ho i ↔ o) S til EI 120 (ve, ho i ↔ o) S


Velegnet til

Mørtelbaseret installation

  • I massive vægge, vægge af gipsplader, lette skillevægge, rumvægge, sikkerhedsskillevægge og vægge til strålingsbeskyttelse
  • I skaktvægge med bærende metal- eller stålkonstruktioner
  • I trævægge og trærammevægge samt vægge af massivt træ og krydslamineret træ
  • I og på massive vægge og i kombination med træbjælker, massivt træ og modulære lofter (System Cadolto)
  • I massivt træ, træbjælkelofter og historiske træbjælkelofter
  • Hvis der installeres flere brandspjæld i en massiv væg, loftsplade, let skillevæg, træbjælkevæg og bindingsværksvæg, må deres samlede areal ikke overstige 4,8 m²
  • Kan installeres sammen med FK2-EU i massive vægge og loftplader, lette skillevægge, trævægge, bindingsværksvægge og skaktvægge


Tør installation uden mørtel

  • I lette skillevægge og rumvægge med bærende metalstruktur og beklædning på begge sider; med installationssæt TQ
  • I træbjælkevægge og trærammevægge samt vægge af massivt træ og krydslamineret træ; med installationssæt TQ
  • I lofter af massivt træ og træbjælker; med installationssæt TQ


Installation af brandplader

  • I massive vægge og loftplader
  • I lette skillevægge, rumvægge, sikkerhedsskillevægge og vægge til strålingsbeskyttelse med bærende metal- eller stålkonstruktion
  • I trævægge, bindingsværkskonstruktioner, massive trævægge og CLT-vægge


Yderligere information

  • Nominelle størrelser: 315 mm – 800 mm.
  • Optimeret kabinet med lav lækage, op til tæthedsklasse C i henhold til EN 1751 med lavt differenstryk og lavt lydeffektniveau
  • Brandspjælds kabinet er fremstillet af galvaniseret stål, valgfrit galvaniseret stål med pulverlakering RAL 7001 eller rustfrit stål 1.4301
  • Spjældblad fremstillet af specielt isoleringsmateriale; overfladebehandling er valgfrit
  • Korrosionsbeskyttelse i henhold til EN 15650 i kombination med EN 60068-2-52. Hygiejniske krav er opfyldt i henhold til VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 samt Önorm H 6020 og H 6021 og SWKI. Foringsrør i studsdesign (længde 550 mm) eller flangedesign (længde 495 mm) til tilslutning til kanaler af ikke-brændbare eller brændbare byggematerialer
  • Termisk udløsning til 72 °C eller 95 °C
  • (Varmluftsventilationssystemer) med smeltesikring eller termoelektrisk med spring-return-aktuator, trykknap og indikatorlys (LED). Konstruktioner med en børsteløs aktuator til åbning og lukning af brandspjældet, også når ventilationssystemet kører og uafhængigt af den nominelle størrelse, er særligt velegnede til funktionskontrol og til lukning af dele af kanalsystemet. Eftermontering af spring-return-aktuatorer uden ændring af stangen er muligt udefra
  • Eksplosionssikre konstruktioner til zone 1, 2, 21 og 22 fås med grænsekontakt eller spring-return-aktuator
  • I versionen med termisk isolering lavet af 32 mm syntetisk cellegummi, brandklasse: B-s2-d0, spring-return-aktuator og perimetermørteludfyldning, egnet til at reducere kondens i tilfælde af udendørs luftindtag (ODA Outdoor air)


Særlige egenskaber

  • Ydeevnedeklaration i overensstemmelse med den europæiske byggevareforordning (European Construction Products Regulation)
  • Klassificering i henhold til EN 13501-3 op til EI 120 (ve, ho, i ↔ o) S
  • Overholder kravene i EN 15650
  • Testet for brandmodstandsevne i overensstemmelse med EN 1366-2 (300 Pa undertryk)
  • Certificeret mørtelbaseret installation med reducerede afstande på 40 mm til bærende komponenter eller 40 mm mellem to brandspjæld (flange til flange)
  • Omkringliggende spaltedimensioner i den mørtelbaserede installation med mørtel op til 225 mm tilladt
  • Hygiejniske krav er opfyldt i henhold til VDI 6022-1, VDI 3803-1, DIN 1946-4 og EN 13779, samt Önorm H 6020 og H 6021 og SWKI
  • Korrosionsbeskyttelse i henhold til EN 15650 i forbindelse med EN 60068-2-52
  • Tæthedsklasse 4 for spjæld i henhold til EN 1751
  • Tæthedsklasse C for kabinettet i henhold til EN 1751
  • Lavt differenstryk og lydeffektniveau
  • Enhver luftstrømsretning
  • Integration i det centrale bygningsstyringssystem med det internationale standard brandspjældssystem i overensstemmelse med IEC 62026-2 med AS grænseflade er mulig


Materialer og overflader

Kabinet

  • Galvaniseret stål
  • Galvaniseret stål, pulverlakeret RAL 7001
  • Rustfrit stål 1.4301


Spjældblad

  • Specielt isoleringsmateriale
  • Specielt isoleringsmateriale med imprægnering


ODA-konstruktion

  • Spjældkabinet af galvaniseret stål med pulverlakering og varmeisolering, spjældblad af specielt isolerende materiale med imprægnering (kun i forbindelse med spring-return-aktuator)


Andre komponenter

  • Spjældaksel i rustfrit stål
  • Glideleje af plast
  • Tætninger af elastomer

Designvarianterne med kabinet i rustfrit stål eller pulverlakeret opfylder øgede krav til korrosionsbeskyttelse. Detaljeret liste på forespørgsel.


Teknisk data

  • Nominelle størrelser: 315 til 800 mm
  • Kabinettets længde: 495 og 550 mm
  • Volumenstrømsområde: op til 6000 l/s eller op til 21.600 m³/h
  • Differenstrykområde: op til 2000 Pa
  • Temperaturområde: -20 til 50 °C
  • Hastighed opstrøms*: Standardkonstruktion ≤ 8 m/s, konstruktion med spring-return-aktuator ≤ 12 m/s, konstruktion med eksplosionssikker aktuator ExMax/RedMax-15-BF TR ≤ 10 m/s

* Data gælder for ensartede opstrøms- og nedstrømsforhold for brandspjældet


Kriterier for ækvivalens

  • Ydeevnedeklarationen i henhold til byggevareforordningen beskriver alle CE-certificerede installationstyper, herunder ydeevneklassen op til EI 120 S i henhold til EN 13501-3 samt de væsentlige egenskaber ved mindst den tilladte størrelse og bærende konstruktion
  • Hygiejniske krav er opfyldt i henhold til VDI 6022-1, VDI 3803-1, DIN 1946-4 og EN 13779, samt Önorm H 6020 og H 6021 og SWKI.
  • CE-mærket og dermed testet for brandmodstandsevne i henhold til EU-forordning 305/2011 og evalueret i henhold til maskindirektivet 2006/42/EC
  • CE-certificeret mørtelbaseret installation i en afstand ≥ 40 mm mellem 2 brandspjæld (flange til flange)
  • Kombineret mørtelbaseret installation med brandspjæld af typen FK2-EU i massive vægge, lette skillevægge med beklædning på begge sider, trævægge og bindingsværksvægge, skaktvægge med metalstænger med beklædning på den ene side og massive loftplader
  • Tryktab < 10 Pa ved referencestørrelse 400 mm og 6 m/s opstrøms hastighed
  • Lydeffekt < 38 dB(A) ved referencestørrelse 400 mm og 6 m/s opstrøms hastighed


Ordrekode FKR-EU

FKR-EU – … – 1 / DE / 315 / TQ / A0 / Z43
||||||||
12345678

1 Type
FKR-EU: Brandspjæld

2 Flange
Ingen angivelse: Ingen (konstruktion med studs)
FL2: Flange i begge ender

3 Konstruktion
Ingen angivelse: Ingen
1: Pulverlakeret kabinet RAL 7001
2: Kabinet i rustfrit stål
7: Imprægneret spjældblad
1 – 7: Pulverlakeret kabinet RAL 7001 og imprægneret spjældblad
2 – 7: Kabinet i rustfrit stål og imprægneret spjældblad
W1: Med smelteled 95°C (kun til brug i varmluftsventilationssystemer)
B3: Med overfladebehandlet smelteled 72°C
WB3: Med overfladebehandlet smelteled 95°C (kun til brug i varmluftsventilationssystemer)

4 Destinationsland
DE: Tyskland
CH: Schweiz
AT: Østrig
NL: Holland
Andre destinationslande efter anmodning

5 Nominel størrelse [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800

6 Tilbehør 1
Ingen angivelse: Ingen
TQ2: Installationssæt (konstruktion med studs)

7 Tilbehør 2
Ingen angivelse: Ingen
S0 – AS

8 Ekstraudstyr
Z00 – ZEX4

1 med alle konstruktioner 2 og 3. Kan kombineres, men ikke med tilbehør 88 ZEX1 – ZEX4
2 TQ kan ikke kombineres med FKR-EU-FL
3 Kun til ekstraudstyr Z00 - Z03 and Z00EX - Z03EX


Ordre eksempel: FKR-EU - 1 / DE / 500 / SS / ZL09

FlangeIngen (konstruktion med studs)
KonstruktionPulverlakeret kabinet RAL 7001
DestinationslandTyskland
Nominel størrelse 500 mm
Tilbehør 1Uden
Tilbehør 2SS: Fleksibelt forbindelsesstykke på drifts- og installationssiden
EkstraudstyrZL09: Spring return aktuator 24 V og LON modul LON-WA1/B3



Ordrekode: FKR-EU mED VARMEISOLERING SOM ODA-KONSTRUKTION FOR AT FORHINDRE KONDENS

FKR-EU – … – 1–7–ODA / DE / 315 / … / … / Z43
||||||||
12345678

1 Type
FKR-EU: Brandspjæld


2 Flange

Ingen angivelse: Ingen (konstruktion med studs)

FL: Flange i begge ender

3 Konstruktion

1–7–ODA1: Pulverlakeret kabinet RAL 7001, imprægneret spjældblad og isoleret spjældkabinet (32 mm Armaflex Ultima)

4 Destinationsland

DE: Tyskland

Andre destinationslande efter anmodning

5 Nominel størrelse [mm]

315, 355, 400, 450, 500, 560, 630, 710, 800

6 Tilbehør 1
Ingen angivelse: Ingen2

7 Tilbehør 2

Ingen angivelse: Ingen3

8 Ekstraudstyr

Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14

1 ODA kun med 72°C udløsningstemperatur

2 ODA kan ikke kombineres med tilbehør 1

3 Tilbehør 2 kan ikke fabriksmonteres. Hvis det er nødvendigt, skal det bestilles separat


Ordre eksempel: FKR-EU - 1 - 7 - ODA / 560 / ZA07

FlangeIngen
KonstruktionPulverlakeret kabinet (konstruktion med studs), sølvgrå (RAL 7001), imprægneret spjældblad og isoleret spjældkabinet (32 mm Armaflex Ultima)
DestinationslandTyskland
Nominel størrelse 560 mm
Tilbehør 1Ingen
Tilbehør 2Ingen
EkstraudstyrSpring return aktuator 24 V og AS-EM



Ordrekode til FKR-EU som en opstrømslukker i en ventilationsenhed

FKR-EU – … – 1 / DE / 500 / TQ / AA / Z01
||||||||
12345678

1 Type
FKR-EU: Branspjæld


2 Flange

Ingen angivelse: Ingen (konstruktion med studs)

FL2: Flange i begge ender

3 Konstruktion
Ingen angivelse: Ingen
1: Pulverlakeret kabinet RAL 7001

2: Kabinet i rustfrit stål

7: Imprægneret spjældblad

1 – 7: Pulverlakeret kabinet RAL 7001 og imprægneret spjældblad

2 – 7: Kabinet i rustfrit stål og imprægneret spjældblad

4 Destinationsland

På forespørgsel

5 Nominel størrelse [mm]

315, 355, 400, 450, 500, 560, 630, 710, 800

6 Tilbehør 1
Ingen angivelse: Ingen

TQ2: Installationssæt (konstruktion med studse)

7 Tilbehør 2

AA: Afdækningsgitter i begge ender

8 Ekstraudstyr
Z00 – ZB01

2TQ kan ikke kombineres med FKR-EU-FL


Ordre eksempel: FKR-EU - 1 / DE / 400 / AA / Z03

FlangeIngen
KonstruktionPulverlakeret kabinet (konstruktion med studs), sølvgrå (RAL 7001)
DestinationslandTyskland
Nominel størrelse 400 mm
Tilbehør 1Ingen
Tilbehør 2Afdækningsgitter i begge ender
EkstraudstyrGrænsekontakter til spjældbladspositionerne ÅBEN og LUKKET

Dimensioner, Produktdetaljer

  • DIMENSIONER
  • PRODUKTDETALJER
FKR-EU with fusible link (FKR-EU/.../Z0*) and cover grille on both sides as an air transfer damper

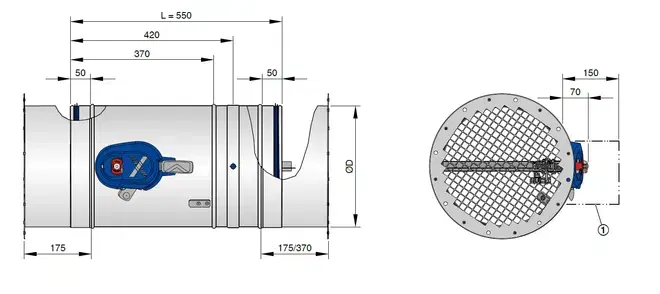

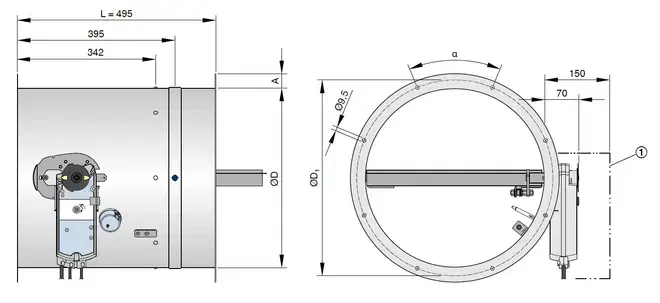

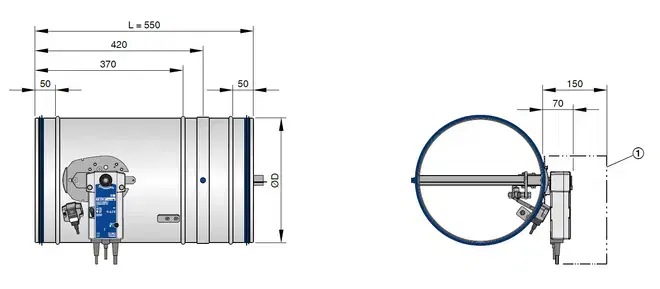

Spigot construction


① Keep clear to provide access to the release mechanism. Weights FKR-EU with fusible link, see table of dimensions for FKR-EU with fusible link

FKR-EU med smelteled (FKR-EU/.../Z0*)


NG(1)(2)(3)(4)(5)(6)(7)
315314352314586,819,5
355354392314587,321,8
400399438314588,525,0
4504494883645814,133,1
5004995383645816,437,8
56055960036301218,042,6
63062967036301221,349,7
71070975036301225,758,7
8007998403622.51628,667,3
(1) ØD [mm]
(2) ØD1 [mm]
(3) A [mm]
(4) a [°]
(5) Antal huller
(6) FKR-EU med smelteled [kg]
(7) ... og installationssæt TQ [kg]

Installation og idriftsættelse

Installationen udføres i henhold til installations- og driftsvejledningen.

Mørtelbaseret installation:

  • I massive vægge og loftsplader
  • I lette skillevægge med bærende metalstruktur og beklædning på begge sider
  • I trævægge og bindingsværkskonstruktioner med beklædning på begge sider
  • I rumvægge med bærende metalstruktur og beklædning på begge sider
  • I skaktvægge med eller uden bærende metalstruktur og med beklædning på den ene side
  • På træbjælkelofter
  • På modulære lofter (Cadolto-system)


Tør installation uden mørtel:

  • I lette skillevægge med bærende konstruktion af metal eller stål og beklædning på begge sider: med installationssæt TQ
  • I trævægge og bindingsværkskonstruktioner med beklædning på begge sider og installationssæt TQ
  • I rumvægge med bærende metalstruktur og beklædning på begge sider med installationssæt TQ

ODA konstruktion, Tilbehør 1, Tilbehør 2 og Ekstraudstyr

  • ODA konstruktion, Tilbehør 1, Tilbehør 2 og Ekstraudstyr

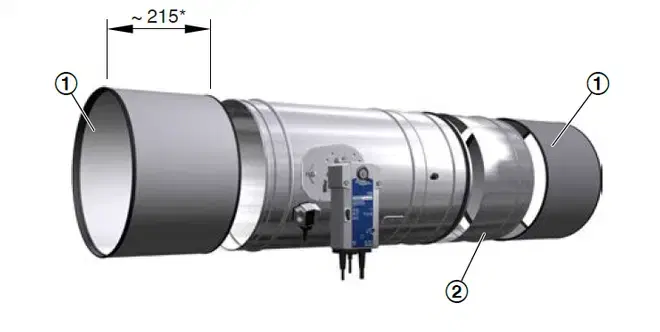

FKR-EU with thermal insulation

Supply package: FKR-EU with thermal insulation
① FKR-EU with thermal insulation on the operating side
② Insulating strips, Armaflex Ultima, around the perimeter
③ Armaflex tape


Tilbehør 1 – installationssæt

Tilbehør 1

Ordrekode
Firkantet installationssætTQ


Mål på installationsåbning/dækplade [mm]

NG


315


355


400


450


500


560


630


710


800


□A


435


475


520


570


620


680


750


830


920

□B1


515


555

600

650


700


760


830


910


1000


Tilbehør 2 – afdækningsgitter

Driftsside

InstallationssideOrdrekode
Afdækningsgitter –A0
–Afdækningsgitter 0A
Afdækningsgitter Afdækningsgitter AA*
Afdækningsgitter Fleksibel tilslutningAS
Fleksibel tilslutningAfdækningsgitter SA

* AA til FKR-EU som opstrømslukning i en ventilationsenhed

Placering og længde af forlængerstykker [mm]

NG

Driftsside

FKR-EU / FKR-EU-FL		Installationsside

FKR-EU / FKR-EU-FL
315


175/–


175/175

355

175/–

175/175

400

175/–


175/175

450

175/–

175/175

500

175/–

175/175

560

175/–

370/370

630

175/–

370/370

710

175/–

370/370

800

175/175

370/370


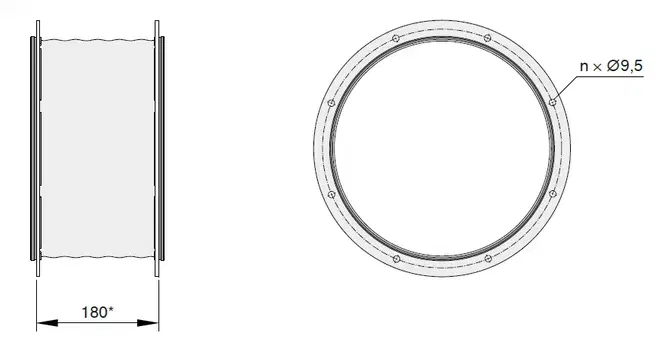

Tilbehør 2 – fleksibel tilslutning

Driftsside

Installationsside Ordrekode
Fleksibel tilslutning–S0
–Fleksibel tilslutning0S
Fleksibel tilslutningFleksibel tilslutningSS
Fleksibel tilslutningAfdækningsgitter SA
AfdækningsgitterFleksibel tilslutningAS


Placering og længde af forlængerstykker [mm]

NG

Driftsside

FKR-EU / FKR-EU-FL		Installationsside

FKR-EU / FKR-EU-FL

315

–/–

175/175

355

–/–

175/175

400

–/–

175/175

450

–/–

175/175

500

–/–

175/175

560

–/–

370/370

630

–/–

370/370

710

–/175

370/370

800

175/175

370/370


Tilbehør 2 – forlængerstykke

Åben blad fremspring [mm]

NG

315

355

400

450

500

560

630

710

800


x

-270

-250

-230

-200

-175

-145

-110

-70

-25


y

25

45

70

90

115

145

180

220

265


Åben blad fremspring [mm]

NG315
355
400
450
500
560
630
710
800
x

-240

-220

-200

-170

-145

-115

-80

-40

5

y
5575100125150180215255300


Bemærk:
Spjældbladets bevægelse må ikke hindres af noget tilbehør. Afstanden mellem spidsen af det åbne spjældblad og ethvert tilbehør (støbt del osv.) skal være mindst 50 mm.

Ekstraudstyr – grænsekontakt

Ekstraudstyr

Ordrekode
Grænsekontakt til spjældbladsposition LUKKETZ01
Grænsekontakt til spjældbladsposition ÅBENZ02
Grænseafbryder til spjældbladspositionerne LUKKET og ÅBENZ03


Ekstraudstyr

Ordrekode
Grænsekontakt til spjældbladsposition LUKKETZ01EX
Grænsekontakt til spjældbladsposition ÅBENZ02EX
Grænseafbryder til spjældbladspositionerne LUKKET og ÅBENZ03EX


Type af betjening

Udløsningsmekanisme
Mærkning
Omgivelsestemperatur
Maksimal luftstrømningshastighed
Spring mekanismeSmelteled


II 2 D c T80 °C
II 2 G c IIC T6

-40 til 40 °C8 m/s
Spring mekanismeSmelteled og grænsekontakt

II 2 D c T80 °C
II 2 G c IIC T6

-20 til 40 °C8 m/s



Ekstraudstyr – Spring return aktuator

Ekstraudstyr

Ordrekode
Spring return aktuator 230 V (Belimo)Z43
Spring return aktuator 24 V (Belimo)Z45
Spring return aktuator 24 V (Belimo) inklusive strømforsyningsenhed BKN230-24-C-MP TRZ60
Spring return actuator 24 V (Belimo) inklusive strømforsyningsenhed BKN230-24-C-MP TR og styremodul BKS24-1 TRZ61
Spring return actuator 24 V (Belimo) inklusive strømforsyningsenhed BKN230-24-C-MP TR og styremodul BKS24-1 TRZ43S
Spring return aktuator 24 V (Siemens)Z45S


Ekstraudstyr – Spring return aktuator i EX-konstruktion

Ekstraudstyr

Ordrekode
ExMax-15-BF TRZEX1
RedMax-15-BF TRZEX3


Type af betjening

Udløsningsmekanisme
Mærkning
Omgivelsestemperatur
Maksimal luftstrømningshastighed
ExMax-15-BF TRExPro-TT *

II 2 D c T80 °C
II 2 G c IIC T6

-40 til 40 °C10 m/s
RedMax-15-BF TRExPro-TT *

II 3 D c T80 °C
II 3 G c IIC T6

-40 til 40 °C10 m/s

* Udløsningstemperatur: 72 °C


Ekstraudstyr – Spring return aktuator og TROXNETCOM

Ekstraudstyr

Ordrekode
Spring return aktuator 24 V og AS-EMZA07
Spring return aktuator 24 V og MB-BAC-WA1/2ZB01
Spring return aktuator 24 V og LON-WA1/B3ZL09
Spring return aktuator 24 V og WA1/B3-ADZL10
Spring return aktuator 24 V og WA1/B3-AD230ZL11
Spring return aktuator 24 V og TNC-LinkboxZA14


Ekstraudstyr – Eksplosionssikker spring return aktuator og TROXNETCOM

Ekstraudstyr

Ordrekode
ExMax-15-BF TR og AS-EM/CZEX2
RedMax-15-BF TR og AS-EM/CZEX4


Ekstraudstyr – Røgdetektorer til kanaler

Ekstraudstyr

Ordrekode
Røgdetektor til kanalRM-O-3-D
Røgdetektor til kanalRM-O-VS-D

Røgdetektorer til kanaler er ekstraudstyr og skal bestilles separat.
Røgdetektoren kan kun monteres på en plan overflade, f.eks. en rektangulær kanal.

DOWNLOADS

Produktoplysninger

  • Product data sheet Type FKR-EU

    FKR-EU_PD_2024_08_23_DE_en Product data sheet 1,4 MB pdf

Certifikater

  • ATEX Certificate FKR-EU

    TROX_21TH0380_EPS-21-ATEX-2-141-X_en_0_signed 1,1 MB pdf

  • Certificate concerning statistical leakage tests

    LC_v2_2024_10_DE_en Certificate  650 KB pdf

  • Certificate concerning statistical leakage tests

    LC_v1_2024_10_DE_en Certificate  660 KB pdf

  • Declaration of hygiene conformity FKR-EU

    FKR-EU_HC_2024_05_DE_en Certificate 2 MB pdf

  • Declaration of performance FKR-EU

    FKR-EU_03_2022_DoP_2022_02_DE_en Certificate 360 KB pdf

  • EC declaration of conformity FKR-EU

    FKR-EU_CE_2020_03_GB_en. Certificate 310 KB pdf

  • EU Declaration of conformity – ATEX – FKR-EU

    FKR-EU_CE_ATEX_2022_01_25_DE_en Certificate 1,1 MB pdf

  • Environmental Product Declaration FKR

    FKR_EPD_2024_03_DE_en Environmental Product Declarations 400 KB pdf

Brugsanvisninger

  • Additional Manual Conversion kits FKR-EU

    A00000057444/12/2016 Manual 870 KB pdf

  • Additional installation manual FKR-EU ODA

    FKR-EU_ODA_IM_A00000071857_V1_2023_06_GB_en--2- 680 KB pdf

  • Installation and operating manual FKR-EU

    FKR-EU_IOM_A00000092704_V1_2022_02_GB_en Installation and operating manual  7,9 MB pdf

  • Installation and operating manual Fire damper - Type FKR-EU

    FKR-EU_SV_IOM_A00000092707_V1_2022_02_GB_en Installation and operating manual 2,9 MB pdf

  • Short version Installation and operating manual FKR-EU

    FKR-EU_SV_IOM_A00000092707_V1_2022_02_GB_en Short version  2,9 MB pdf

  • Supplementary Operating Manual - Explosion-proof fire damper FKR-EU

    FKR-EU-ATEX_A00000038482_V2_2023_05_GB_en Supplementary Operating Manual  2,1 MB pdf

FKR-EU KONVERTERING FRA MANUEL DRIFT TIL DRIFT MED EKSPLOSIONSSIKRET AKTUATOR

FKR-EU- KONVERTERING TIL EN EKSPLOSIONSSIKKER GRÆNSEKONTAKT

FKR-EU MONTERING AF GRÆNSEKONTAKT

FKR-EU KONVERTERING FRA MANUEL DRIFT TIL DRIFT MED EKSPLOSIONSSIKRET AKTUATOR

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

TROX Logo
By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.
Cookie-indstillinger
