TIL STØJREDUKTION I RUNDE KANALER, FLEKSIBEL KONSTRUKTION I ALUMINIUM

Cirkulær lyddæmper af aluminium i fleksibel udførelse til støjreduktion i runde kanaler i ventilationsanlæg

Absorptionsmaterialet er ikke brændbart mineraluld med RAL-kvalitetsmærke, hygiejnisk sikkert iht. TRGS 905 samt EU-direktiv 97/69/EF
Kabinet og indvendigt rør af aluminium
Variant med studs med gummipakning egnet til runde kanaler i henhold til EN 1506 eller EN 13180
Indsatsdæmpning målt i henhold til EN ISO 7235
Lækageluftmængde fra kabinet i henhold til EN 15727, klasse D

Valgfrit udstyr og tilbehør

Med studs i begge ender
Med flange i begge ender
Gummipakning i begge ender

Anvendelse

Anvendelse

Fleksibel cirkulær lyddæmper fra serien CF til støjreduktion i runde kanaler i ventilationsanlæg
Til reducering af strømningsstøj fra volumenstrømsregulatorer LVC, TVR og mekanisk selvvirkende regulatorer RN og VFC
Til reducering af ventilatorstøj
Som lydæmper til reduktion af støjoverførslen gennem kanaler mellem lokaler ved siden af hinanden

Særlige egenskaber

Indsatsdæmpning målt i henhold til EN ISO 7235
Fleksibilitet giver mulighed for indbygning af kompliceret ledningsføring og på begrænset plads
Absorptionsmateriale ikke brændbart
Isoleringstykkelser 25 og 50 mm
Mindste bøjeradius 3 x lyddæmperens udvendige diameter ØD₃

Nominelle størrelser

80, 100, 125, 160, 200, 250, 315, 400 mm

Beskrivelse

Varianter

025: cirkulær lyddæmper med 25 mm isoleringstykkelse
050: cirkulær lyddæmper med 50 mm isoleringstykkelse
AS2: cirkulær lyddæmper med studse på begge sider
BK2: cirkulær lyddæmper med flanger på begge sider
Specialudførelser på forespørgsel

Komponenter og egenskaber

Kabinet
Perforeret rør
Absorptionsmateriale

Tilbehør

VD2: Gummipakning i begge ender (fabriksmonterede)
AS2: med studs i begge ender
BK2: med flanger i begge ender

Konstruktionsegenskaber

Cirkulært kabinet
Fleksibel udførelse
Studse passende til runde kanaler i henhold til EN 1506 eller EN 13180
Studs med gummipakning
Maks. driftstryk 1000 Pa
Maks. driftstemperatur 100 °C

Materialer og overflader

Kabinet og indvendigt rør af aluminium
Lydisolering af mineraluld
Endehætter af kunststof ABS, modstandsdygtig iht. UL 94, V-0 (størrelser 80 – 125)
Endehætter af aluminium (størrelser 160 – 400)

Mineraluld

I henhold til EN 13501-1, klasse A1, ikke brændbart
RAL-kvalitetsmærke RAL-GZ 388
Hygiejnisk sikker høj bioopløselighed i henhold til TRGS 905 og EU-direktiv 97/69 / EF
Modstandsdygtig overfor svampe- og bakterievækst

Standarder og retningslinjer

Indsætningsdæmpning målt i henhold til ISO 7235
Luftlækage i kabinet i henhold til EN 15727, klasse D

Vedligeholdelse

Lav vedligeholdelse, da konstruktion og materialer ikke er udsat for slitage

Tekniske informationer

Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

Nominelle størrelser	80 – 400 mm
Driftstryk	1000 Pa max.
Driftstemperatur	100 °C max.

De angivne differenstryk for cirkulære lyddæmpere svarer til værdierne for glatte, uprofilerede kanaler. Eventuelle afvigelser har ingen praktisk betydning. Hvis en cirkulær lyddæmper er medregnet i den samlede længde af kanalsystemet, skal der ikke tillægges ekstra længde ved beregning af kanalsystemet.

CF025 (isoleringstykkelse 25 mm), indsætningstab De [dB]

NS	FLN	Centerfrekvens fm [Hz]
NS	FLN	63	125	250	500	1000	2000	4000	8000
80	500	1	2	4	9	20	16	15	10
80	1000	3	5	10	21	44	46	37	23
80	1500	3	5	13	28	47	48	44	31
80	2000	3	6	15	35	50	50	50	39
100	500	1	1	4	8	17	14	12	9
100	1000	2	3	8	17	44	34	28	21
100	1500	2	4	12	24	47	41	34	26
100	2000	2	5	15	30	50	49	41	31
125	500	1	1	3	8	15	11	9	7
125	1000	2	3	7	17	43	30	24	17
125	1500	2	3	10	22	45	34	28	20
125	2000	2	4	12	28	48	37	32	23
160	500	1	1	2	5	14	10	8	6
160	1000	1	1	4	12	40	27	20	16
160	1500	2	2	6	16	42	30	25	19
160	2000	2	3	8	20	47	34	28	21
200	500	1	1	2	5	14	9	6	5
200	1000	1	1	3	11	35	22	16	13
200	1500	2	2	5	15	41	27	19	15
200	2000	1	3	7	19	47	32	20	16
250	500	0	1	2	5	13	8	5	4
250	1000	1	1	3	11	30	19	12	10
250	1500	1	2	5	15	38	25	14	11
250	2000	1	3	6	17	43	30	15	13
315	500	0	1	1	4	9	7	4	3
315	1000	0	1	3	9	21	10	12	8
315	1500	1	2	4	12	27	19	13	10
315	2000	1	2	6	14	32	27	13	11
400	500	0	0	1	3	6	5	3	3
400	1000	0	1	3	8	16	8	8	7
400	1500	1	1	4	10	23	17	11	8
400	2000	1	2	4	10	23	22	11	9

CF050 (isoleringstykkelse 50 mm), indsætningstab De [dB]

NS	FLN	Centre frequency fm [Hz]
NS	FLN	63	125	250	500	1000	2000	4000	8000
80	500	4	5	11	20	30	27	16	12
80	1000	8	14	23	47	50	50	44	27
80	1500	11	14	33	48	50	50	47	37
80	2000	15	15	42	50	50	50	50	47
100	500	3	4	9	17	24	21	12	10
100	1000	7	10	21	38	50	50	29	22
100	1500	10	11	27	44	50	50	37	30
100	2000	12	12	34	50	50	50	46	37
125	500	2	3	7	14	20	16	11	9
125	1000	5	7	16	32	50	42	25	22
125	1500	7	9	21	41	50	46	33	27
125	2000	9	11	27	50	50	50	40	31
160	500	2	2	6	12	17	14	8	6
160	1000	4	5	12	26	47	34	20	16
160	1500	5	7	17	37	48	42	24	19
160	2000	6	9	22	48	50	50	29	21
200	500	1	2	5	12	16	11	6	5
200	1000	3	5	11	25	45	26	16	13
200	1500	4	6	14	37	48	34	18	15
200	2000	5	8	18	47	50	42	22	18
250	500	1	2	4	12	15	8	5	4
250	1000	2	4	9	25	40	19	12	10
250	1500	3	5	11	35	45	25	14	11
250	2000	4	6	15	45	50	30	16	13
315	500	1	1	3	9	12	6	4	3
315	1000	1	4	8	22	28	13	12	8
315	1500	2	4	10	26	35	19	12	10
315	2000	3	4	12	33	41	27	14	11
400	500	1	1	3	7	9	6	4	3
400	1000	1	4	8	18	23	11	10	7
400	1500	2	4	9	20	26	17	11	8
400	2000	3	3	9	22	29	22	11	9

CF, differenstryk Δpt [Pa]

NS	qᵥ [l/s]	qᵥ (m³/h)	500	1000	1500	2000
NS	qᵥ [l/s]	qᵥ (m³/h)	Δpt [Pa]
80	20	72	2	4	6	6
80	40	144	6	12	16	25
80	50	180	8	16	25	35
80	55	198	12	25	35	45
100	30	108	2	2	4	5
100	60	216	4	8	12	16
100	75	270	6	12	18	25
100	90	324	8	18	25	35
125	50	180	2	2	4	4
125	95	342	4	6	10	12
125	120	432	6	10	14	18
125	145	522	6	14	20	25
160	80	288	2	2	2	4
160	155	558	2	6	8	10
160	195	702	4	8	10	14
160	235	846	6	10	14	18
200	125	450	2	2	2	2
200	245	882	2	4	6	8
200	310	1116	4	6	8	10
200	370	1332	4	8	10	14
250	195	702	<2	<2	<2	2
250	385	1386	<2	4	4	6
250	485	1746	2	4	6	8
250	580	2088	4	6	8	10
315	310	1116	<2	<2	<2	<2
315	615	2214	<2	2	4	4
315	770	2772	<2	4	4	6
315	925	3330	2	4	6	8
400	500	1800	<2	<2	<2	<2
400	995	3582	<2	<2	2	4
400	1245	4482	<2	2	4	4
400	1495	5382	<2	4	4	6

Specifikationstekst

Cirkulære lyddæmpere til ventilations- og klimaanlæg, fleksibel konstruktion, fås i 8 nominelle størrelser. Indsætningsdæmpning målt i henhold til ISO 7235. Kabinet med akustisk og termisk isolering. Studs med gummipakning til cirkulære kanaler i henhold til EN 1506 eller EN 13180. Lækage fra kabinet i henhold til EN 15727, klasse D.

Særlige funktioner

Indsætningsdæmpning målt i henhold til ISO 7235

Meget fleksibelt og derfor velegnet til installation i komplicerede kanalsystemer og begrænsede rum

Det lydabsorberende materiale er ikke-brændbart

Isoleringstykkelse 25 mm eller 50 mm
Mindste bøjningsradius 3 × udvendig diameter ØD₃

Materialer og overflader

Kabinet og perforeret indvendig kanal af aluminium

Foring af mineraluld

Slutstykker af aluminium

Mineraluld

I henhold til EN 13501, brandklasse A1, ikke-brændbar

RAL-kvalitetsmærke RAL-GZ 388

Biopløseligt og derfor ikke sundhedsfarligt i henhold til den tyske TRGS 905 (tekniske bestemmelser for farlige stoffer) og EU-direktiv 97/69/EF
Inert over for svampe- og bakterievækst

Teknisk data

Nominelle størrelser: 80 to 400 mm

Driftstryk: 1000 Pa max.

Driftstemperatur: 100 °C max.

Størrelsesdata

ØD [mm]

H [mm]

Isoleringstykkelse [mm]

qv (m³/h)

De At 250 Hz [dB]

Δpt [Pa]

CF	–	025	/	160	×	1000	/	VD2
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type
CF fleksibel cirkulær lyddæmper

2 Isoleringstykkelse [mm]
025 25050 50

3 Nominel størrelse [mm]
80, 100, 125, 160, 200, 250, 315, 400

4 Nominel længde [mm]
500, 1000, 1500, 2000

5 Tilslutningstype
Ingen angivelse: Studs
VD2 Studs med gummipakning i begge ender
AS2 Studs med muffe i begge ender
BK2 Forhøjede kanter i begge ender

Ordre eksempel: CF-050/160×1000/VD2

Isoleringstykkelse	50 mm
Nominel størrelse	160 mm
Nominel længde	1000 mm
Tilslutningstype	Studs med gummipakning i begge ender

Varianter, Dimensioner og vægt, Produktdetaljer

CF

Variant

Cirkulær lyddæmper til reduktion af støj
Studs

CF/ .../AS2

Variant

Cirkulær lyddæmper til reduktion af støj
Studs med muffe til tilslutning til kanalerne

CF/ .../BK2

Variant

Cirkulær lyddæmper til reduktion af støj
With raised edges to make detachable connections to the ducting
Forhøjede kanter for at lave aftagelige forbindelser til kanalerne

CF

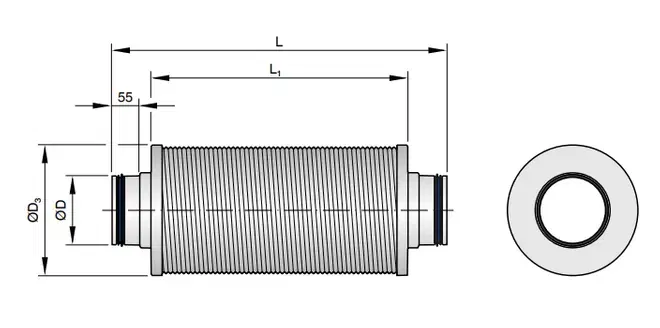

CF, dimensioner

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D
80	135	192	79
100	160	212	99
125	191	236	124
160	221	271	159
200	261	311	199
250	311	366	249
315	376	426	314
400	461	511	399

CF, længder

FLN	FL	L₁
500	650	500
1000	1150	1000
1500	1650	1500
2000	2150	2000

CF/.../AS2

CF/.../AS2, dimensioner

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D
80	135	192	80
100	160	212	100
125	191	236	125
160	221	271	160
200	261	311	200
250	311	366	250
315	376	426	315
400	461	511	400

CF/.../AS2, lægnder

FLN	FL	L₁
500	650	500
1000	1150	1000
1500	1650	1500
2000	2150	2000

CF/.../BK2

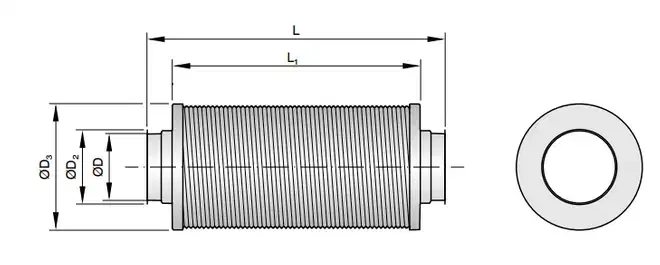

CF/.../BK2, dimensioner

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D	∅D₂
80	135	192	79	93
100	160	212	99	113
125	191	236	124	138
160	221	271	159	173
200	261	311	199	213
250	311	366	249	263
315	376	426	314	328
400	461	511	399	413

CF/.../BK2, længder

FLN	FL	L₁
500	638	500
1000	1138	1000
1500	1638	1500
2000	2138	2000

CF, vægt

NS	CF-025				CF-050
NS	500	1000	1500	2000	500	1000	1500	2000
80	1	1	2	2	1	2	2	3
100	1	1	2	2	1	2	3	3
125	1	2	2	3	1	2	3	4
160	1	2	3	3	1	2	3	4
200	1	2	3	4	2	3	4	5
250	2	3	4	5	2	4	5	6
315	2	3	5	6	2	4	6	7
400	3	4	6	7	3	5	7	9

Enhver installationsretning

Installation i kanaler uden for lukkede rum kræver tilstrækkelig beskyttelse mod vejrpåvirkninger

Downloads

Produktoplysninger

Product data sheet Type CF

CF_PD_2024_03_28_DE_en Product data sheet 290 KB pdf

Certifikater

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 KB pdf
Declaration of conformity or declaration of incorporation Type CF

Declaration of conformity or declaration of incorporation 130 KB pdf
Leakage classification

Leckageklassifizierung_FK2-EU_v1_HC_2021_05_19_DE_en certificate 670 KB pdf
Non-CE Manufacturer's statement CF

CF_NotCE_2022_02_08_14_48_07_DE_en Certificate 1,4 MB pdf

Brugsanvisninger

Installation manual Circular silencer - CF

CF_IM_A00000071256_V3_2024_01_GB_en Installation manual 1,4 MB pdf

TROX Services

Produktsøgning A-Z Nemt og hurtigt

TROX Easy Product Finder Hurtig. Pålidelig. Nyskabende.

Kompetence Kompetence - spændende iscenesat.

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

STATISTICS AND WEBSITE ANALYSIS

These cookies make it possible to collect data for statistics and analysis so that TROX can measure the performance of the websites visited, identify technical problems and find starting points for optimisation. They may be set by us or by third parties whose services we use on our sites. Users also help to identify, for example, which pages are used most frequently or only rarely or how people navigate between web pages. All information used by third parties is aggregated and anonymised.

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D
80	135	192	79
100	160	212	99
125	191	236	124
160	221	271	159
200	261	311	199
250	311	366	249
315	376	426	314
400	461	511	399

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D
80	135	192	80
100	160	212	100
125	191	236	125
160	221	271	160
200	261	311	200
250	311	366	250
315	376	426	315
400	461	511	400

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D	∅D₂
80	135	192	79	93
100	160	212	99	113
125	191	236	124	138
160	221	271	159	173
200	261	311	199	213
250	311	366	249	263
315	376	426	314	328
400	461	511	399	413

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D
80	135	192	79
100	160	212	99
125	191	236	124
160	221	271	159
200	261	311	199
250	311	366	249
315	376	426	314
400	461	511	399

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D
80	135	192	80
100	160	212	100
125	191	236	125
160	221	271	160
200	261	311	200
250	311	366	250
315	376	426	315
400	461	511	400

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D	∅D₂
80	135	192	79	93
100	160	212	99	113
125	191	236	124	138
160	221	271	159	173
200	261	311	199	213
250	311	366	249	263
315	376	426	314	328
400	461	511	399	413

CF

TIL STØJREDUKTION I RUNDE KANALER, FLEKSIBEL KONSTRUKTION I ALUMINIUM

Anvendelse

Beskrivelse

Tekniske informationer

Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

Varianter, Dimensioner og vægt, Produktdetaljer

CF

CF/ .../AS2

CF/ .../BK2

CF

CF/.../AS2

CF/.../BK2

Downloads

Produktoplysninger

Product data sheet Type CF

Certifikater

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Declaration of conformity or declaration of incorporation Type CF

Leakage classification

Non-CE Manufacturer's statement CF

Brugsanvisninger

Installation manual Circular silencer - CF

TROX Services

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D
80	135	192	79
100	160	212	99
125	191	236	124
160	221	271	159
200	261	311	199
250	311	366	249
315	376	426	314
400	461	511	399

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D
80	135	192	80
100	160	212	100
125	191	236	125
160	221	271	160
200	261	311	200
250	311	366	250
315	376	426	315
400	461	511	400

NS	∅D₃ (CF-025)	∅D₃ (CF-050)	∅D	∅D₂
80	135	192	79	93
100	160	212	99	113
125	191	236	124	138
160	221	271	159	173
200	261	311	199	213
250	311	366	249	263
315	376	426	314	328
400	461	511	399	413
