SD
SD-Q-LR
SD

SD

TIL INSTALLATION I TRAPPER OG GULVAREALER UDEN FODTRAFIK

Cirkulære og kvadratiske hvirvelarmaturer til trapper

  • Nominel størrelse: 180 mm
  • Volumenstrømsområde: 10 til 25 l/s eller 36 til 90 m³/h
  • Armaturfront fremstillet af stål, pulverlakeret
  • Til variable og konstante volumenstrømme
  • Til hævede gulve og plenum med overtryk
  • Installation i trappetrin eller i horisontale eller skrånende gulvarealer, hvor der ikke er fodtrafik
  • Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømshastigheden
  • Lavt lydeffektniveau på grund af optimeret luftfordeling inde i armaturet


Valgfrit ekstraudstyr og tilbehør

  • Blottet armaturfront fås i RAL CLASSIC-farver
  • Studs
  • Tværstang

Anvendelse

Anvendelse

  • SD hvirvelarmatur til trapper bruges primært som indblæsningsarmaturer til komfort områder
  • Til auditorier i teatre, biografer eller koncertsale
  • Indblæsning direkte til opholdszonen
  • Hvirvlende indblæsningsluft, enten parallelt med installationsfladen eller vinklet, til ventilation med blandet luftstrøm
  • Den effektive hvirvel skaber høje induktionsniveauer og reducerer dermed hurtigt temperaturforskellen og luftstrømshastigheden (indblæsningsvariant)
  • Til variable og konstante volumenstrømme
  • Til temperaturforskelle mellem indblæsningsluft og rumluft fra -6 til +6 K
  • Til hævede gulve og plenum med overtryk
  • Installation i trappetrin eller i horisontale eller skrånende gulvarealer, hvor der ikke er fodtrafik


Særlige egenskaber

  • Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømshastigheden
  • Luftudledning enten parallelt med installationsoverfladen eller vinklet
  • Fremragende luftkvalitet, da indblæsningsluften udledes direkte til opholdszonen
  • Installation i trappetrin og i gulvområder, hvor der ikke er fodtrafik


Nominelle størrelser

  • 180

Beskrivelse

Varianter

  • SD-Q-LQ: Kvadratisk armaturfront, kvadratisk design
  • SD-Q-LR: Kvadratisk armaturfront, cirkulært design
  • SD-R-LR: Cirkulær armaturfront, cirkulært design


Bygningsdele og egenskaber

  • Kvadratisk eller cirkulær front med fire sektioner af lameller
  • Armaturfront med faste luftkontrollameller
  • Vinklet luftudledning fra armatur fastgjort til tværstang
  • Luftudledning parallelt med installationsoverfladen fra armaturet fastgjort til studsen
  • Enkel installation af armaturet på grund af den centrale fastgørelsesskrue med dekorativ hætte


Påbygningsdele

  • S: Studs
  • T: Tværstang


Konstruktionsegenskaber

  • Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180


Materialer og overflader

  • Armaturfront af stål
  • Tværstang og studs af galvaniseret stål
  • Studs dyppebelagt svarende til RAL 9005, sort
  • Blottet armaturfront pulverlakeret RAL 9010, ren hvid
  • P1: Pulverlakeret, RAL CLASSIC-farve


Standarder og retningslinjer

  • Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135


Vedligeholdelse

  • Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
  • Inspektion og rengøring i henhold til VDI 6022

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

  • Funktion
  • Teknisk data
  • Hurtigvalg
  • SPECIFIKATIONSTEKST
  • ORDREKODE

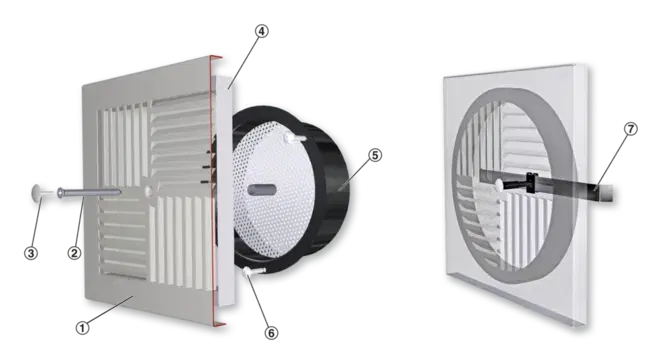

Schematic illustration

① Diffuser face
② Central fixing screw
③ Decorative cap
④ Seal
Optional
⑤ Spigot
⑥ Wood screw (three screws supplied with spigot)
⑦ Cross bar

Funktionsbeskrivelse

Hvirvelarmatur til trapper i ventilationsanlæg skaber en hvirvel i indblæsningsluften til rummene. Den resulterende luftstrøm inducerer høje niveauer af rumluft, hvilket hurtigt reducerer luftstrømshastigheden og temperaturforskellen mellem indblæsningsluft og rumluft. Hvirvelarmatur til trapper tilfører luften direkte til opholdszonen og endda til de enkelte personer i rummet. Resultatet er ventilation med blandet luftstrøm til komfortzoner og en fremragende luftkvalitet i opholdszonen.

Hvirvelarmatur til trapper, SD, har faste blade. Der findes forskellige tilbehør til at påvirke luftmønsteret og tilpasse det til lokale krav. En studs kan bruges til at opnå en parallel luftudledning i forhold til installationsfladen, mens en tværstang kan bruges til at opnå en vinklet luftudledning. Luftmønsteret skal være sådan, at luften ikke blæser op på fødderne af personer, der sidder i nærheden af armaturet. Hvis hvirvelarmatur til trapper placeres under sæder eller vertikalt i trinene mellem sæder, anbefales vinklet luftudledning. Hvis armaturet er placeret i trinene under sæderne, anbefales parallel luftudledning. Temperaturforskellen mellem indblæsningsluft og rumluft kan variere fra -6 til +6 K.

Nominelle størrelser

180 mm

Minimum volumenstrøm

10 l/s eller 36 m³/h

Maksimal volumenstrøm

25 l/s eller 90 m³/h

Temperaturforskel mellem indblæsningsluft og rumluft

-6 til +6 K

Hurtigvalgstabellerne giver et godt overblik over volumenstrømmene og de tilsvarende lydeffektniveauer og differenstryk.

SD-Q-LQ-S (indblæsningsluft), lydeffektniveau og totalt differenstryk

Nominel størrelseVΔptLWA
l/sm³/hPadB(A)

180

10

36

8

<15

15

54

18

24

180

20

72

33

32

25

90

51

39


SD-Q-LQ-T (INDBLÆSNINGSLUFT), LYDEFFEKTNIVEAU OG TOTALT DIFFERENSTRYK

Nominel størrelseVΔpt LWA
l/sm³/hPadB(A)
180

10

36

3

<15

15

54

7

21

180

20

72

12

32

25

90

19

40


SD-Q-LR-S og SD-R-LR-S (INDBLÆSNINGSLUFT), LYDEFFEKTNIVEAU OG TOTALT DIFFERENSTRYK

Nominel størrelseVΔpt LWA
l/sm³/hPadB(A)

180

10

36

9

<15

15

54

21

25

180

20

72

38

34

25

90

59

41


SD-Q-LR-T og SD-R-LR-T (INDBLÆSNINGSLUFT), LYDEFFEKTNIVEAU OG TOTALT DIFFERENSTRYK

Nominel størrelseVΔpt LWA
l/sm³/hPadB(A)

180

10

36

4

<15

15

54

10

25

180

20

72

18

35

25

90

27

43

Hvirvelarmatur til trapper med kvadratisk eller cirkulær armaturfront og faste luftkontrolblade til hvirvlende indblæsningsluft, der skaber høje induktionsniveauer. Kun til indblæsningsluft; til komfortområder. Til installation i trappetrin eller i horisontale eller skrånende gulvområder, hvor der ikke er fodtrafik.

Komponent, der er klar til installation, og som består af en armaturfront med faste luftreguleringslameller arrangeret i kvadranter.

Armaturet fastgøres til en tværstang eller til en studs med en central skrue, der skjules af en dekorativ hætte.

Studsen passer til kanaler i henhold til EN 1506 eller EN 13180.

Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135.

Særlige egenskaber

  • Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømshastigheden
  • Luftudledning enten parallelt med installationsoverfladen eller vinklet
  • Fremragende luftkvalitet, da indblæsningsluften udledes direkte til opholdszonen
  • Installation i trappetrin og i gulvområder, hvor der ikke er fodtrafik


Materialer og overflader

  • Armaturfront af stål
  • Tværstang og studs af galvaniseret stål
  • Studs dyppebelagt svarende til RAL 9005, sort
  • Blottet armaturfront pulverlakeret RAL 9010, ren hvid
  • P1: Pulverlakeret, RAL CLASSIC-farve


Teknisk data

  • Nominelle størrelser: 180 mm
  • Minimum volumenstrøm: 10 l/s eller 36 m³/h
  • Maksimal volumenstrøm: 25 l/s eller 90 m³/h
  • Temperaturforskel mellem indblæsningsluft og rumluft: -6 til +6 K


Data for dimensionering

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]


Luftregenereret støj

  • LWA _______________________ [dB(A)]


Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram; Easy Product Finder.

SD–Q–LQ–S/180/P1 – RAL ...
||||||
123456


1 Type
SD: Hvirvelarmatur til trapper

2 Design - konstruktion
Q: Kvadratisk armaturfront
R: Cirkulær armaturfront
3 Design - frontarmatur
LQ: Kvadratisk (fås kun med kvadratisk konstruktionsdesign)
LR: Cirkulær
4 Fastgørelse
S: til studs
T: til tværstang
5 Nominel størrelse [mm]
180
6 Synlig overflade
Ingen angivelse: Pulverlakeret RAL 9010, ren hvid
P1: Pulverlakeret, angiv RAL CLASSIC-farve
Glans RAL 9010: 50% RAL 9006: 30% Alle andre RAL-farver: 70%

ORDRE EKSEMPEL: SD - Q - LQ - S / 180 / P1-RAL 9016

Type
SD
Design - konstruktion
Kvadratisk
Design - frontarmatur
Kvadratisk
Fastgørelse
Studs
Nominel størrelse [mm]
180
Synlig overflade
RAL 9016, trafikhvid, glans 70%

Varianter, Tilbehør, Dimensioner og vægt, Produktdetaljer

  • Varianter
  • TILBEHØR
  • DIMENSIONER OG VÆGT
  • PRODUKTDETALJER
SD-Q-LQ

SD-Q-LQ

Variant

  • Kvadratisk armaturfront med kvadratisk konstruktionsdesign


SD-Q-LR

Variant

  • Kvadratisk armaturfront med cirkulær konstruktionsdesign


SD-R-LR

Variant

  • Cirkulær armaturfront med cirkulær konstruktionsdesign


SD-Q-L*-S
SD-Q-LQ

SD

Produktvariantm kg
SD-Q-LQ0,3
SD-Q-LR0,3
SD-R-LR0,3
SD-Q-LQ

SD

ProduktvariantAeff m²
SD-Q-LQ0,00445
SD-Q-LR0,00354
SD-R-LR0,00354

Installationseksempler, Installationsdetaljer, Grundlæggende oplysninger og nomenklatur

  • INSTALLATIONS-EKSEMPLER
  • INSTALLATIONS-DETALJER
  • GRUNDLÆGGENDE OPLYSNINGER OG NOMENKLATUR
SD-Q-LQ, vertical installation into steps
Installation between chairs, angled air discharge

Installation og idriftsættelse

  • Plan installation i vertikale overflader og i horisontale eller skrånende overflader, hvor der ikke er fodtrafik
  • Armatur fastgjort til tværstang giver vinklet luftudledning
  • Armatur fastgjort til studs giver luftudledning parallelt med installationsoverfladen


Dette er kun skematiske diagrammer til illustration af installationsdetaljer.

Nomenklatur

LWA [dB(A)]

A-vægtet lydeffektniveau for luftregenereret støj

V [m³/h] og [l/s]

Volumenstrøm

Δtz [K]

Temperaturforskel mellem indblæsningsluft og rumluft, dvs. indblæsningstemperatur minus rumtemperatur

Δpt [Pa]

Samlet differenstryk

Aeff [m²]

Effektivt luftudledningsareal

Alle lydeffektniveauer er baseret på 1 pW.

Downloads

Produktoplysninger

  • Product data sheet Type SD

    SD_PD_2024_04_04_DE_en Product data sheet 730 KB pdf

Certifikater

  • Declaration of hygiene conformity Type SD

    SD_HC_2024_05_DE_en Hygiene certificate 1,6 MB pdf

  • Non-CE Manufacturer's statement SD

    SD_NotCE_2022_02_08_14_41_14_DE_en Certificate 1,6 MB pdf
