SDRF

KOMPAKT HØJDE, IDEEL TIL TRAPPER

Cirkulære og rektangulære hvirvelarmaturer til trapper

  • Forskellige nominelle størrelser med 1 - 6 udgange
  • Volumenstrømsområde: 2 - 25 l/s eller 7 - 90 m³/h
  • Armaturfront fremstillet af stål, pulverlakeret
  • Til variable og konstante volumenstrømme
  • Til hævede gulve, der er designet som overtrykskamre
  • Installation i trappens trinforhøjninger
  • Synlig skruefastgørelse
  • Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømshastigheden
  • Lavt lydeffektniveau på grund af optimeret luftfordeling inde i armaturet


Valgfrit ekstraudstyr og tilbehør

  • Synlig armaturfront fås i RAL CLASSIC-farver
  • Fastgørelse med fjederclips (skjult)

Anvendelse

Anvendelse

  • SDRF hvirvelarmatur til trapper bruges primært som indblæsningsarmaturer til komfortområder
  • Til auditorier i teatre, biografer eller koncertsale
  • Indblæsning direkte til opholdszonen
  • Hvirvlende luftudblæsning til ventilation med blandet flow
  • Den effektive hvirvel skaber høje induktionsniveauer og reducerer dermed hurtigt temperaturforskellen og luftstrømshastigheden (indblæsningsvariant)
  • Til variable og konstante volumenstrømme
  • Til temperaturforskelle mellem indblæsningsluft og rumluft fra -6 til +6 K
  • Til hævede gulve, der er designet som overtrykskamre
  • Installation i trappens trinforhøjninger


Særlige egenskaber

  • Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømshastigheden
  • Luftudledning parallelt med installationsoverfladen
  • Fremragende luftkvalitet, da indblæsningsluften udledes direkte til opholdszonen
  • Vertikal installation i trappetrin


Nominelle størrelser

  • Antal udgange: 1, 2, 3, 4, 5, 6

Beskrivelse

Varianter

  • SDRF-K: Fastgørelse med fjederclips
  • SDRF-S: Skruefastgørelse


Bygningsdele og egenskaber

  • Cirkulær armatur med en udgang

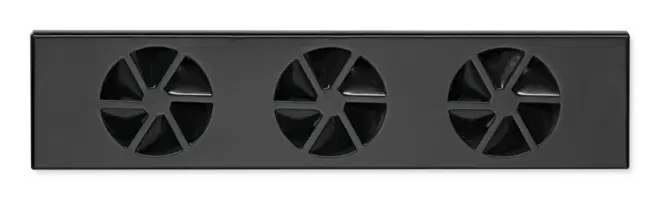

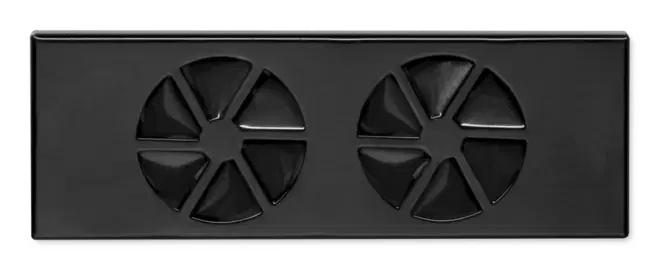

  • Rektangulær armatur med to til seks udgange
  • Udgange med faste lameller og med strømningsoptimerende kappe; kappe med perforeret bagplade bruges som et spjældelement til at forbedre luftfordelingen, hvis der er flere udgange
  • Fastgørelsesskruer (med dekorative hætter) gør det lettere at monteringere armaturet
  • Valgfri fastgørelse med fjederclips


Materialer og overflader

  • Armatur fremstillet af stål
  • Kappe af ABS-plast, UL 94, V-0, flammehæmmende
  • Kappe svarende til RAL 9005, sort
  • Synlig armaturfront pulverlakeret RAL 9005, kulsort
  • P1: Pulverlakeret, RAL CLASSIC-farve


Standarder og retningslinjer

  • Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135


Vedligeholdelse

  • Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
  • Inspektion og rengøring i henhold til VDI 6022

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

  • Funktion
  • Teknisk data
  • Hurtigvalg
  • SPECIFIKATIONSTEKST
  • ORDREKODE
Schematic illustration of SDRF/1

A SDRF-S
B SDRF-K
① Diffuser face
② Cup
③ Cross bar
④ Central fixing screw
⑤ Decorative cap
⑥ Spring clip

Funktionsbeskrivelse

Hvirvelarmatur til trapper i ventilationsanlæg skaber en hvirvel i indblæsningsluften til rummene. Den resulterende luftstrøm inducerer høje niveauer af rumluft, hvilket hurtigt reducerer luftstrømshastigheden og temperaturforskellen mellem indblæsningsluft og rumluft. Hvirvelarmatur til trapper tilfører luften direkte til opholdszonen og endda til de enkelte personer i rummet. Resultatet er ventilation med blandet luftstrøm til komfortzoner og en fremragende luftkvalitet i opholdszonen.

Hvirvelarmatur til trapper, SDRF, har faste blade. Luftudledningen er parallel med installationsfladen. Temperaturforskellen mellem indblæsningsluft og rumluft kan variere fra -6 til +6 K.

Nominelle størrelser

1, 2, 3, 4, 5, 6 udgange

Minimum volumenstrøm

2 - 12 l/s eller 7 - 43 m³/h

Maksimal volumenstrøm

5 - 25 l/s eller 18 - 90 m³/h

Temperaturforskel mellem indblæsningsluft og rumluft -6 til +6 K

Hurtigvalgstabeller giver et godt overblik over volumenstrømmene og de tilsvarende lydeffektniveauer og differenstryk.'

Eksempel på dimensionering

Oplyst data

V = 15 l/s (54 m3/h)

Hvirvelarmatur til trapper

Maksimalt lydeffektniveau 35 dB(A)

Hurtig dimensionering

Type SD

Varianter: SD-Q-LQ og SD-Q-LR

Type SDRF

Nominelle størrelser: SDRF/4 og SDRF/5

Valgt: SDRF/4

SDRF, LYDEFFEKTNIVEAU OG TOTALT DIFFERENSTRYK

Nominel størrelseVΔpt LWA
l/s m³/h Pa dB(A)

1

2

7

6

<15

3

11

14

24

1

4

14

25

33

5

18

39

39

2

5

18

9

22

7

25

18

31

2

9

32

30

38

10

36

37

41

3

6

22

7

19

8

29

12

26

3

12

43

27

37

14

50

37

41

4

8

29

7

<15

12

43

15

29

4

14

50

20

33

18

65

33

41

5

10

36

6

17

12

43

9

22

5

16

58

16

31

20

72

25

38

6

12

43

6

<15

16

58

10

23

6

20

72

16

31

25

90

25

38

Hvirvelarmatur til trapper med rektangulær eller cirkulær armaturfront og faste luftkontrolblade til hvirvlende indblæsningsluft, der skaber høje induktionsniveauer. Kun til indblæsningsluft; til komfortområder. Til installation i trappetrin.

Komponent, der er klar til installation, og som består af en armaturfront med op til seks udløb. Hver udgang har radialt anbragte faste lameller og en kappe med spjældelement.

Armaturet fastgøres med fastgørelsesskruer (skjult med dekorative hætter) eller med fjederclips.

Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135.

Særlige egenskaber

  • Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømshastigheden
  • Luftudledning parallelt med installationsoverfladen
  • Fremragende luftkvalitet, da indblæsningsluften udledes direkte til opholdszonen
  • Vertikal installation i trappetrin


Materialer og overflader

  • Armatur fremstillet af stål
  • Kappe af ABS-plast, UL 94, V-0, flammehæmmende
  • Kappe svarende til RAL 9005, sort
  • Synlig armaturfront pulverlakeret RAL 9005, kulsort
  • P1: Pulverlakeret, RAL CLASSIC-farve


Teknisk data

  • Nominelle størrelser: 1, 2, 3, 4, 5 eller 6 udgange
  • Minimum volumenstrøm: 2 til 12 l/s eller 7 til 43 m³/h
  • Maksimal volumenstrøm: 5 til 25 l/s eller 18 til 90 m³/h
  • Temperaturforskel mellem indblæsningsluft og rumluft: -6 til +6 K


Data for dimensionering

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]


Luftregenereret støj

  • LWA _______________________ [dB(A)]


Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram; Easy Product Finder.

Varianter, Dimensioner og vægt, Produktdetaljer

  • Varianter
  • DIMENSIONER OG VÆGT
  • PRODUKTDETALJER
SDRF-K/1

SDRF-K

Variant

  • Hvirvelarmatur til trapper med fjederclips til fastgørelse


SDRF-S

Variant

  • Hvirvelarmatur til trapper med skruefastgørelse
Diffuser face of SDRF-*/1

SDRF-*/1

Nominel størrelse
m kg
1 0,10


SDRF

Nominel størrelseL

mm

A mmC mmm

kg

220074630,15
330087630,25
440086710,35
550092660,45
650074650,50
Diffuser face of SDRF-*/1

SDRF

Nominel størrelseAeff m²
10,000626
20,001252
30,001878
40,002504
50,003130
60,003756

Installationseksempler, Installationsdetaljer, Grundlæggende oplysninger og nomenklatur

  • INSTALLATIONS-EKSEMPLER
  • INSTALLATIONS-DETALJER
  • GRUNDLÆGGENDE OPLYSNINGER OG NOMENKLATUR
SDRF-1, vertical installation into steps
SDRF-K/1, vertical installation into steps

Installation og idriftsættelse

  • Plan installation i vertikale overflader
  • Fastgørelse med skruer eller fjederclips


Dette er kun skematiske diagrammer til illustration af installationsdetaljer.

Nomenklatur

LWA [dB(A)]

A-vægtet lydeffektniveau for luftregenereret støj

V [m³/h] og [l/s]

Volumenstrøm

Δtz [K]

Temperaturforskel mellem indblæsningsluft og rumluft, dvs. indblæsningstemperatur minus rumtemperatur

Δpt [Pa]

Samlet differenstryk

Aeff [m²]

Effektivt luftudledningsareal


Alle lydeffektniveauer er baseret på 1 pW.

Downloads

Produktoplysninger

  • Product data sheet Type SDRF

    SDRF_PD_2024_04_02_DE_en Product data sheet 710 KB pdf

Certifikater

  • Declaration of hygiene conformity SDRF

    SDRF_HC_2024_05_DE_en Hygiene certificate  980 KB pdf

  • Non-CE Manufacturer's statement SDRF

    SDRF_NotCE_2022_02_08_14_41_10_DE_en Certificate 970 KB pdf
