Til nøjagtig regulering af konstante volumenstrømme

Cirkulære, selvdrevne volumenstrømsregulatorer til styring af indblæsningsluft eller udsugningsluft i systemer med konstant luftmængde.

  • Volumenstrømmen kan indstilles på en skala udefra, uden brug af værktøj
  • Høj reguleringsnøjagtighed
  • Ingen kalibrering nødvendig på stedet
  • Velegnet til luftstrømshastigheder på op til 12 m/s
  • Uafhængig af installationsretning
  • Vedligeholdelsesfri
  • Luftlækage i kabinet i henhold til EN 1751, klasse C


Valgfrit ekstraudstyr og tilbehør

  • Dæmpningsskjold til reducering af udstrålingsstøj
  • Sekundær lyddæmper CA eller CS til reducering af luftgenereret støj
  • Varmtvandsvarmeveksler WL og elektrisk luftvarmer EL til genopvarmning af luftstrømmen
  • Spjældmotor til skift mellem sætpunktsværdier


KØB RN VIA VORES ONLINE SHOP, MYTROX

RN er en af vores lagervarer. Det vil sige, at vi har dette produkt opbevaret på vores lager i Danmark. Nedenfor kan du se de typer, du kan købe på myTROX:

  • RN - dimensioner Ø80 til Ø400
  • RN-A2 - rustfast stål, klasse A2 i dimensioner Ø80 til Ø315

Alle RN på vores lager er med læbetætning i begge ender

Product successfully added to cart

Anvendelse

Anvendelse

  • Cirkulære konstantflow CAV-regulatorer af typen RN til præcis styring af indblæsnings- eller udsugningsluftmængder i systemer med konstant luftmængde
  • Automatisk volumenstrømsregulering uden ekstern strømforsyning
  • Forenklet håndtering af projekter ved hjælp af ordrer baseret på nominel størrelse
  • Indstilling af volumenstrømmens ønskeværdi på en skala udefra
  • Skift mellem qvmin og qvmax ved hjælp af valgfri spjældmotor


Særlige egenskaber

  • Volumenstrømmen kan indstilles på en skala udefra, uden brug af værktøj
  • Høj reguleringsnøjagtighed for den indstillede volumenstrøm
  • Uafhængig af installationsretning


Nominelle størrelser

  • RN-S: 80, 100, 125
  • RN: 80, 100, 125, 160, 200, 250, 315, 400
  • RN-FL: 100, 125, 160, 200, 250, 315, 400

Beskrivelse

Varianter

  • RN-S: Volumenstrømsregulator med kompakt højde
  • RN: Volumenstrømsregulator
  • RN-D: Volumenstrømsregulator med dæmpningsskjold
  • RN-FL: Volumenstrømsregulator med flanger i begge ender
  • RN-D-FL: Volumenstrømsregulator med dæmpningsskjold og flanger i begge ender
  • Enheder med dæmpningsskjold og/eller sekundær lyddæmper, CA eller CS, til høje akustiske krav
  • Dæmpningsskjoldet kan ikke eftermonteres

Udførelse

  • Galvaniseret stål
  • P1: Pulverlakeret, sølvgrå (RAL 7001)
  • A2: Rustfrit stål

Bygningsdele og egenskaber

  • Installationsklar regulator
  • Spjældblad med lavfriktionslejer
  • Reguleringsbælg, der fungerer som svingningsdæmpning
  • Cam plate med bladfjeder
  • Skala med viser til indstilling af volumenstrømmens sætpunkt
  • Aerodynamisk funktionstest af hver enhed på en særlig testrig inden forsendelse
  • Korrekt drift selv under ugunstige strømningsforhold (krævede lige tilstrømningslængde 1.5D)

Påbygningsdele

  • Min-Max-spjældmotorer: Spjældmotorer til at skifte mellem minimums- og maksimumsværdier for volumenstrømmen
  • Modulerende spjældmotorer: Spjældmotorer til trinløs justering af volumenstrøm eller til at skifte mellem minimum og maksimum volumenstrøm setpunktsværdier
  • Eftermonteringssæt: Spjældmotorer og installationstilbehør
  • Variant RN-S kan ikke kombineres med en spjældmotor

Tilbehør

  • Læbetætning i begge ender (fabriksmonterede)
  • Modflanger i begge ender

Supplerende produkter

  • Sekundær lyddæmper: CA eller CS
  • Varmeveksler: WL
  • Elektrisk luftvarmer: EL

Konstruktionsegenskaber

  • Cirkulær kabinet
  • Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
  • Studs med rille til læbetætning (RN-P1/80 og RN-A2/80 fås ikke med rille og læbetætning)
  • RN-FL: Cirkulære flanger i henhold til EN 12220

Materialer og overflader

Konstruktion af galvaniseret stål

  • Kabinet af galvaniseret stål
  • Indvendige dele, nominelle størrelser 80-125: Rustfrit stål 1.4301
  • Indvendige dele, nominelle størrelser 160-400: Galvaniseret stål
  • Bælg af polyurethan
  • Glidelejer med PTFE-belægning
  • Bladfjeder fremstillet af rustfrit stål


Pulverlakeret konstruktion (P1)

  • Kabinet af galvaniseret stål, pulverlakeret
  • Indvendige dele, nominelle størrelser 80-125: Rustfrit stål 1.4301
  • Indvendige dele, nominelle størrelser 160-400: Galvaniseret stål, pulverlakeret


Konstruktion i rustfrit stål (A2)

  • Kabinet af rustfrit stål 1.4301
  • Indvendige dele fremstillet af rustfrit stål

Variant med dæmpningsskjold (RN-D)

  • Dæmpningsskjold af galvaniseret stål
  • Gummitætningsprofil til isolering af strukturbåren støj
  • Foring af mineraluld

Mineraluld

  • I henhold til EN 13501, brandklasse A1, ikke-brændbar
  • RAL-kvalitetsmærke RAL-GZ 388
  • Biologisk opløseligt og dermed hygiejnisk sikkert i henhold til den tyske TRGS 905 (tekniske regler for farlige stoffer) og EU-direktiv 97/69/EC

Standarder og retningslinjer

  • Opfylder hygiejnekravene i VDI 6022
  • Luftlækage i kabinettet i henhold til EN 1751, klasse C


Vedligeholdelse

  • Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

  • FUNKTION
  • TEKNISK DATA
  • HURTIGVALG
  • SPECIFIKATIONSTEKST
  • ORDREKODE
Schematic illustration of the RN

① Damper blade
② Bellows
③ Bellows inlet
④ Crossbar
⑤ Leaf spring
⑥ Cam plate
⑦ Volume flow rate scale lock
⑧ Volume flow rate scale
⑨ Lip seal

Funktionsbeskrivelse

Volumenstrømsregulatoren er en mekanisk selvdreven enhed, som fungerer uden ekstern strømforsyning. Et spjældblad med lavfriktionslejer justeres af aerodynamiske kræfter, så den indstillede volumenstrøm opretholdes inden for differenstrykområdet.

De aerodynamiske kræfter i luftstrømmen skaber et lukkemoment på spjældbladet. Bælgen strækker sig og øger denne kraft, samtidig med at den virker som en svingningsdæmper. Lukkekraften modvirkes af en bladfjeder, der ruller sig ud over en cam plate. Formen på cam plate er sådan, at en ændring i differenstrykket fører til en justering af spjældbladet på en sådan måde, at volumenstrømmen opretholdes næsten nøjagtigt.

Effektiv idriftsættelse

Volumenstrømmens sætpunktsværdi kan indstilles hurtigt og nemt ved hjælp af viseren på den udvendige skala; der kræves ingen målinger.

Fordelen ved flowjusteringsspjæld er, at der ikke er behov for gentagne målinger eller justeringer foretaget af en airconditioningeniør. Hvis systemtrykket ændrer sig, f.eks. ved åbning eller lukning af kanalsektioner, vil flowhastighederne i hele systemet også ændre sig, hvis der bruges flowjusteringsspjæld, men det er ikke tilfældet med mekaniske, selvdrevne volumenstrømsregulatorer. En mekanisk, selvdreven regulator reagerer med det samme og justerer spjældbladet, så den indstillede konstante volumenstrøm opretholdes.

Volumenstrømsintervaller

Det minimale differenstryk for CAV-regulatorer er en vigtig faktor i udformningen af kanalsystemet og i dimensioneringen af ventilatoren inklusive hastighedsregulering.

Tilstrækkeligt kanaltryk skal sikres under alle driftsforhold og for alle styreenheder. Målepunkterne for ventilatorhastighedsregulering skal vælges i overensstemmelse hermed.

Nominelle størrelser

80 - 400 mm

Volumenstrømområde

11 - 1400 l/s eller 40 - 5040 m³/h

Reguleringsområde for volumenstrøm

Ca. 25 til 100% af det nominelle volumenflow

Skalaens nøjagtighed

± 4%

Minimum differenstryk

50 Pa (nominel størrelse 80: 100 Pa)

Maksimalt differenstryk

1000 Pa

Driftstemperatur

10 til 50 °C

Hurtigvalgstabeller giver et godt overblik over de lydtrykniveauer, der kan forventes i rummet. Tilnærmede mellemværdier kan interpoleres. Præcise mellemværdier og spektraldata kan beregnes med vores designprogram; Easy Product Finder.

De første udvælgelseskriterier for den nominelle størrelse er de faktiske volumenstrømme qvmin og qvmax. Hurtigvalgstabellerne er baseret på generelt accepterede dæmpningsniveauer. Hvis lydtrykniveauet overstiger det krævede niveau, er det nødvendigt med et større ventilationsaggregat og/eller en lyddæmper.

Eksempel på dimensionering

Angivet data

Vmax = 280 l/s (1010 m3/h)

Δpst = 150 Pa

Påkrævet lydtryksniveau i rummet 35 dB(A)

Hurtig dimensionering

RN/200 med cirkulær lyddæmper CF 050/200×1000

Luftgenereret støj LPA = 26 dB(A)

Støj fra kabinet LPA = 31 dB(A)

RN, LYDTRYKNIVEAU VED DIFFERENSTRYK 150 Pa

Nominel størrelse V Luftregenereret støj Støj fra kabinet
① ② ③ ④ ① ⑤
Nominel størrelse V LPA LPA1 LPA2 LPA3
l/s m³/h dB(A)
80

11

40

37

24

17

15

22

<15

20

72

39

27

19

17

24

<15

80

40

144

47

34

24

22

31

<15

45

162

48

35

25

24

32

<15

100

22

79

37

24

17

15

22

<15

40

144

40

29

22

20

21

<15

100

70

252

47

35

27

26

29

<15

90

324

50

38

30

29

33

<15

125

35

126

37

27

21

18

15

<15

60

216

43

34

27

25

19

<15

125

115

414

50

41

35

33

27

<15

140

504

52

44

39

37

30

<15

160

60

216

40

32

26

24

29

<15

105

378

45

37

32

29

33

<15

160

190

684

49

41

35

33

39

<15

240

864

50

41

36

34

41

16

200

90

324

40

31

24

22

28

<15

160

576

43

35

28

26

32

<15

200

300

1080

48

40

33

32

40

17

360

1296

49

41

35

33

42

20

250

145

522

41

32

24

22

29

15

255

918

42

34

28

26

33

<15

250

470

1692

46

39

33

31

40

19

580

2088

48

41

35

34

43

22

315

230

828

39

33

26

23

30

<15

400

1440

42

35

29

27

35

<15

315

750

2700

44

38

32

31

40

19

920

3312

46

41

35

34

43

23

400

350

1260

46

39

33

29

45

<15

610

2196

48

42

36

32

49

18

400

1130

4068

50

44

38

35

54

24

1400

5040

51

45

40

37

56

27


① RN uden lyddæmper

② RN med cirkulær lyddæmper CF, isoleringstykkelse 50 mm, længde 500 mm

③ RN med cirkulær lyddæmper CF, isoleringstykkelse 50 mm, længde 1000 mm

④ RN med cirkulær lyddæmper CF, isoleringstykkelse 50 mm, længde 1500 mm

⑤ RN-D (med dæmpningsskjold)

Cirkulære volumenstrømsregulatorer til systemer med konstant luftmængde, mekanisk selvdrevne, uden ekstern strømforsyning, egnet til indblæsnings- eller udsugningsluft, fås i 8 nominelle størrelser.

Enheden er klar til idriftsættelse og består af et kabinet, der indeholder et spjældblad med lavfriktionslejer, bælg, udvendig cam plate og bladfjeder.

Volumenstrømsregulatorer uden aktuatorer er fabriksindstillet til en referencevolumenstrøm (kunderne kan indstille den ønskede volumenstrøm på stedet).

Studs med rille til læbetætning, egnet til tilslutning af kanaler i henhold til EN 1506 eller EN 13180.

Kabinettets luftlækage i henhold til EN 1751, klasse C.

Særlige egenskaber

  • Volumenstrømmen kan indstilles på en skala udefra, uden brug af værktøj
  • Høj reguleringsnøjagtighed for den indstillede volumenstrøm
  • Uafhængig af installationsretning


Materialer og overflader

Konstruktion af galvaniseret stål

  • Kabinet af galvaniseret stål
  • Indvendige dele, nominelle størrelser 80-125: Rustfrit stål 1.4301
  • Indvendige dele, nominelle størrelser 160-400: Galvaniseret stål
  • Bælg af polyurethan
  • Glidelejer med PTFE-belægning
  • Bladfjeder fremstillet af rustfrit stål


Pulverlakeret konstruktion (P1)

  • Kabinet af galvaniseret stål, pulverlakeret
  • Indvendige dele, nominelle størrelser 80-125: Rustfrit stål 1.4301
  • Indvendige dele, nominelle størrelser 160-400: Galvaniseret stål, pulverlakeret


Konstruktion i rustfrit stål (A2)

  • Kabinet af rustfrit stål 1.4301
  • Indvendige dele fremstillet af rustfrit stål


Variant med dæmpningsskjold (RN-D)

  • Dæmpningsskjold af galvaniseret stål
  • Gummitætningsprofil til isolering af strukturbåren støj
  • Foring af mineraluld


Mineraluld

  • I henhold til EN 13501, brandklasse A1, ikke-brændbar
  • RAL-kvalitetsmærke RAL-GZ 388
  • Biologisk opløseligt og dermed hygiejnisk sikkert i henhold til den tyske TRGS 905 (tekniske regler for farlige stoffer) og EU-direktiv 97/69/EC


Udførelse

  • Galvaniseret stål
  • P1: Pulverlakeret, sølvgrå (RAL 7001)
  • A2: Rustfrit stål


Teknisk data

  • Nominelle størrelser: 80 to 400 mm
  • Volumenstrømsområde: 11 til 1400 l/s eller 40 til 5040 m³/h
  • Reguleringsområde for volumenstrøm: Ca. 25 - 100% af den nominelle volumenstrøm
  • Minimum differenstryk: 50 Pa (nominel størrelse 80: 100 Pa)
  • Maksimalt differenstryk: 1000 Pa


Data for dimensionering

  • qv [m³/h]
  • Δpst [Pa]


Luftregenereret støj

  • LPA [dB(A)]


Støj fra kabinet

  • LPA  [dB(A)]


Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram; Easy Product Finder.

RN–D–P1–FL/160/G2/B50/300 – 800
||||||||
12345678


1 Type
RN: Volumenstrømsregulator

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold
3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret (RAL 7001), sølvgrå A2: Rustfrit stål
4 Flange
Ingen angivelse: Ingen
FL: Flanger i begge ender
5 Nominel størrelse [mm]
80, 100, 125, 160, 200, 250, 315, 400
6 Tilbehør
Ingen angivelse: Ingen
D2: Læbetætninger i begge ender G2: Matchende flanger i begge ender
7 Aktuator
Ingen angivelse: Uden For eksempel B50: 24 V AC/DC, 3-punkts B52: 24 V AC/DC, 3-punkt, med hjælpekontakt B70: 24 V AC/DC, modulerende 2 - 10 V DC
8 Volumenstrøm [m3/h eller l/s]
Kun aktuatorer (7)
Vmin - max for fabriksindstilling

ORDRE EKSEMPEL: RN / 160 / D2

Type
RN
Dæmpningsskjold
Ingen
Materiale
Galvaniseret stål
Flange
Ingen
Nominel størrelse [mm]
160
Tilbehør
Læbetætninger i begge ender
Aktuator
Uden

Volumenstrøm [m3/h eller l/s]

-

ORDRE EKSEMPEL: RN - D - FL / 250 / G2 / B50

Type
RN
Dæmpningsskjold
Med dæmpningsskjold
Materiale
Galvaniseret stål
Flange
Flanger i begge ender
Nominel størrelse [mm]
250
Tilbehør
Matchende flanger i begge ender
Aktuator
B50: 24 V AC/DC, 3-punkts

Volumenstrøm [m3/h eller l/s]

-

Varianter, Tilbehør, Dimensioner og vægt

  • VARIANTER
  • TILBEHØR
  • DIMENSIONER OG VÆGT

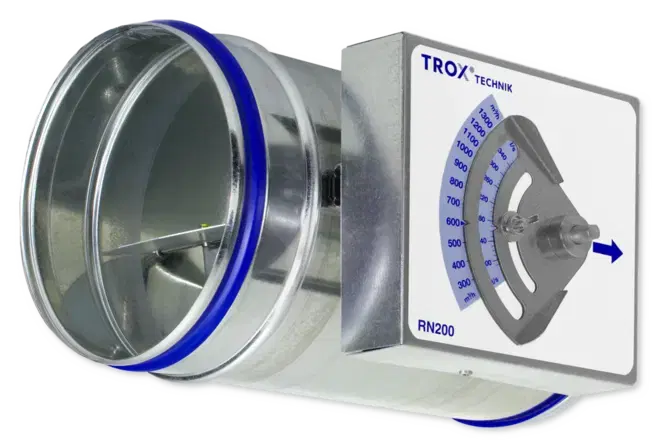

CAV controller variant RN

RN

  • Volumenstrømsregulator til regulering af konstant luftmængde
  • Studs til tilslutning til kanalerne


RN-D

  • Volumenstrømsregulator med dæmpningsskjold til regulering af konstant luftmængde
  • Studs til tilslutning til kanalerne
  • Til rum, hvor støjen fra kabinettet ikke reduceres tilstrækkeligt i et nedhængt loft
  • De cirkulære kanaler til det pågældende rum skal have tilstrækkelig akustisk isolering (leveret af andre) på ventilatorens og rummets ender
  • Dæmpningsskjold kan ikke eftermonteres


RN-FL

  • Volumenstrømsregulator til regulering af konstant luftmængde
  • Med flanger til aftagelige tilslutninger til kanalsystemet


RN-D-FL

  • Volumenstrømsregulator med dæmpningsskjold til regulering af konstant luftmængde
  • Med flanger til aftagelige tilslutninger til kanalsystemet
  • Til rum, hvor støjen fra kabinettet ikke reduceres tilstrækkeligt i et nedhængt loft
  • De cirkulære kanaler til det pågældende rum skal have tilstrækkelig akustisk isolering (leveret af andre) på ventilatorens og rummets ender
  • Dæmpningsskjold kan ikke eftermonteres
  • Pulverlakeret overflade (P1) eller konstruktion i rustfrit stål (A2) er ikke mulig


RN-S

  • Volumenstrømsregulator med kompakt højde til regulering af konstant volumenstrøm
  • Studs til tilslutning til kanalerne


Materials

Ordrekode detaljer Del Materiale Bemærkninger

–

Kabinet

Galvaniseret stål
SpjældbladRustfrit stål, materiale nr. 1.4301 Nominel størrelse 80

–

SpjældbladRustfrit stål, materiale nr. 1.4310 Nominelle størrelser: 100, 125
SpjældbladGalvaniseret stålNominelle størrelser fra 160

–

Skaft

Rustfrit stål, materiale nr. 1.4301 Nominelle størrelser 80 til 200
Skaft Rustfrit stål, materiale nr. 1.4104 Nominelle størrelser 250 til 400
–

Glidelejer

Stål med PTFE-belægning

D

Dæmpningsskjold

Galvaniseret stål
Gummiprofil til isolering af strukturbåren støj Gummi
D Foring Mineraluld
P1 Kabinet Galvaniseret stål

Pulverlakeret

Spjældblad

Rustfrit stål, materiale nr. 1.4301

Nominel størrelse 80

P1

Spjældblad

Rustfrit stål, materiale nr. 1.4310

Nominelle størrelser: 100, 125

Spjældblad

Galvaniseret stål

Pulverlakeret, Nominelle størrelser fra 160

P1

Skaft

Rustfrit stål, materiale nr. 1.4301

Nominelle størrelser 80 til 200

Skaft

Rustfrit stål, materiale nr. 1.4305 Nominelle størrelser 250 til 400
P1 Glidelejer Bronze med PTFE-belægning

A2

Kabinet

Rustfrit stål, materiale nr. 1.4301

Spjældblad

Rustfrit stål, materiale nr. 1.4301

Nominel størrelse 80

A2

Spjældblad

Rustfrit stål, materiale nr. 1.4310

Nominelle størrelser: 100, 125

Spjældblad

Rustfrit stål, materiale nr. 1.4301

Nominelle størrelser fra 160

A2

Skaft

Rustfrit stål, materiale nr. 1.4301

Nominelle størrelser 80 til 200

Skaft

Rustfrit stål, materiale nr. 1.4305

Nominelle størrelser 250 til 400

A2

Glidelejer

Bronze med PTFE-belægning


OVERFLADER

Ordrekode detaljer Del Overflade
– Kabinet Galvaniseret stål
P1 Kabinet Pulverlakeret, RAL 7001, sølvgrå
A2KabinetKonstruktion i rustfrit stål

RN, ACTUATORS

Ordrekode detaljer Aktuator ForsyningsspændingHjælpekontakt
Min/Max-aktuatorer
B50

Aktuator med mekaniske stop TROX/Belimo

24 V AC/DC

–

B52

Aktuator med mekaniske stop TROX/Belimo

24 V AC/DC

2

B60

Aktuator med mekaniske stop TROX/Belimo

230 V AC

–

B62

Aktuator med mekaniske stop TROX/Belimo

230 V AC

2

Modulerende aktuatorer

B70

Aktuator med mekaniske stop TROX/Belimo

24 V AC/DC

–

B72

Aktuator med mekaniske stop TROX/Belimo

24 V AC/DC

2


Tilbehør: VARYCONTROL KONTROLKOMPONENTER

☒ Kontrolstørrelse Grænseflade Vmin -/ Vmax - justeringDifferenstryktransmitter Aktuator Fabrikat LVC TVR TVJ TVT TZ-S TA-S TVZ TVA TVM TVRK TVLK
Easy-regulator

Dynamisk
Easy V

Integreret

Integreret

①

●

●

●

●

●

●

●

●

Compact-regulator

Dynamisk
BC0

V

MP-Bus

Integreret

Integreret

②

●

●

●

●

●

●

●

●

BF0

V

MP-Bus

Integreret

Integreret

②

●
BL0

V

LonWorks

Integreret

Integreret

②

●

●

●

●

●

●

●
BM0

V

Modbus

Integreret

Integreret

②
BM0-J6

V

Modbus og plug-in tilslutningskabel

Integreret

Integreret

②

XG0

V

Integreret

Integreret

③

●
XB0

V

Integreret

Integreret

③

●

●

●

●

●

●

●

LN0

V

Integreret

Integreret

⑤

●

●

●

●

●

●

●
LK0

V

KNX

⑤
LY0

V

Integreret

Integreret

⑤

●

Compact-regulator

Statisk
SA0

V

Integreret

Integreret

④
SC0

Δp

Integreret

Hurtigløbende aktuator integreret

④

Universal-regulator

Dynamisk
B11

V

Integreret

Aktuator, drejningsmoment til TVT

②

●
B13

V

Integreret

Aktuator

②

●

●

●

●

●

●
B27

V

Integreret

Aktuator

②

●
B1B

V

Integreret

Aktuator med spring return

②

●

●

●

●

●

●

●
XC3

V

Integreret

Aktuator med spring return

③

●

●

●

●

●

●

●

Universal-regulator

Statisk
BP1

V

MP-Bus

Separator Bauteil

Aktuator, drejningsmoment til TVT

②

●
BP3

V

MP-Bus

Separator Bauteil

Aktuator

②

●

●

●

●

●

●

●

●

BPB

V

MP-Bus

Separator Bauteil

Aktuator med spring return

②

●

●

●

●

●

●

●


●
BPG

V

MP-Bus

Separator Bauteil

Højhastighedsaktuator

②

●

●

●

●

●

●

●

●

●
BB1

V

Separator Bauteil

Aktuator, drejningsmoment til TVT

②

●
BB3

V

Separator Bauteil

Aktuator

②

●

●

●

●

●

●

●

●

BBB

V

Separator Bauteil

Aktuator med spring return

②

●

●

●

●

●

●

●
XD1

V

Integreret

Aktuator

③

●

●

●

●

●

●

●

●
XD3

V

Integreret

Aktuator med spring return

③

●

●

●

●

●

●

●

●
BR1

Δp

MP-Bus

100 Pa

Aktuator, drejningsmoment til TVT

②

●
BR3

Δp

MP-Bus

100 Pa

Aktuator

②

●

●

●

●

●

●

●
BRB

Δp

MP-Bus

100 Pa

Aktuator med spring return

②

●

●

●

●

●

●

●

●

BRG

Δp

MP-Bus

100 Pa

Højhastighedsaktuator

②

●

●

●

●

●

●
BS1

Δp

MP-Bus

600 Pa

Aktuator, drejningsmoment til TVT

②

●
BS3

Δp

MP-Bus

600 Pa

Aktuator

②

●

●

●

●
BSB

Δp

MP-Bus

600 Pa

Aktuator med spring return

②

●

●

●

●
BSG

Δp

MP-Bus

600 Pa

Højhastighedsaktuator

②

●

●

●

●
BG1

Δp

100 Pa

Aktuator, drejningsmoment til TVT

②

●
BG3

Δp

100 Pa

Aktuator

②

●

●

●

●

●

●

●
BGB

Δp

100 Pa

Aktuator med spring return

②

●

●

●

●

●

●

●

●
BH1

Δp

600 Pa

Aktuator, drejningsmoment til TVT

②

●
BH3

Δp

600 Pa

Aktuator

②

●

●

●
BHB

Δp

600 Pa

Aktuator med spring return

②

●

●

●

●
XE1

Δp

Integreret, 100 Pa

Aktuator

③

●

●

●

●

●

●

●

●
XE3

Δp

Integreret, 100 Pa

Aktuator med spring return

③

●

●

●

●

●

●

●

●
XF1

Δp

Integreret, 600 Pa

Aktuator

③

●

●

●

●
XF3

Δp

Integreret, 600 Pa

Aktuator med spring return

③

●

●

●

●


① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ Ordrekode detaljer, V Volumenstrøm, Δp Differenstryk


Anbauteile: VARYCONTROL Regelkomponenten

☒ Kontrolstørrelse Grænseflade Vmin -/ Vmax - justeringDifferenstryktransmitter Aktuator Fabrikat

Easylab-regulator

Statisk
Elab

RS, RE, PC, C

TCU3

Integreret

Højhastighedsaktuator
RS, PC, C

TCU3

Integreret

Højhastighedsaktuator

Elab

RE, PC, C

TCU3

Integreret

Højhastighedsaktuator
RS, RE, PC, FH, C

TCU3

Integreret

Højhastighedsaktuator

Elektronisk styring

Statisk

Elektronisk styring
TMA

RS, RE, PC

TCU-LON-II mit LonWorks-grænseflade

Integreret

Højhastighedsaktuator
TMB

RS, RE, PC

TCU-LON-II mit LonWorks-grænseflade

Integreret

Højhastighedsaktuator (børsteløs motor)
TMA

RS, RE,

TCU-LON-II mit LonWorks-grænseflade

Integreret

Højhastighedsaktuator
TMB

RS, RE,

TCU-LON-II mit LonWorks-grænseflade

Integreret

Højhastighedsaktuator (børsteløs motor)
TMA

RE ,PC

TCU-LON-II mit LonWorks-grænseflade

Integreret

Højhastighedsaktuator
TMB

RE ,PC

TCU-LON-II mit LonWorks-grænseflade

Integreret

Højhastighedsaktuator (børsteløs motor)
TMA

RS, RE ,PC, FH

TCU-LON-II mit LonWorks-grænseflade

Integreret

Højhastighedsaktuator
TMB RS, RE ,PC, FH

TCU-LON-II mit LonWorks-grænseflade

Integreret

Højhastighedsaktuator (børsteløs motor)

XF3

Δp

Integreret, 600 Pa

Aktuator med spring return

③

BB3

V

Separator Bauteil

Aktuator

②


① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ Ordrekode detaljer, V Volumenstrøm, Δp Differenstryk

RN

Installationsdetaljer, Grundlæggende oplysninger og nomenklatur

  • INSTALLATIONS-DETALJER
  • GRUNDLÆGGENDE OPLYSNINGER OG NOMENKLATUR
Bend

A bend with a curvature radius of at least 1D – without an additional straight duct section upstream of the CAV controller – has only a negligible effect on the volume flow rate accuracy.

Installation og idriftsættelse

  • Enhver installationsretning
  • Volumenstrømmen kan indstilles ved hjælp af en udvendig skala; der kræves intet værktøj
  • Ingen gentagne målinger eller justeringer af en airconditioningeniør er nødvendige
  • RN-D: Ved konstruktioner med dæmpningsskjold skal kanaler på rumsiden have beklædning op til regulatorens dæmpningsskjold


Opstrøms betingelser

Volumenstrømsnøjagtigheden ΔV gælder for en lige opstrøms sektion af kanalen. Bøjninger, krydsninger eller en indsnævring eller udvidelse af kanalen forårsager turbulens, der kan påvirke målingen. Kanaltilslutninger, f.eks. afgreninger fra hovedkanalen, skal overholde EN 1505. Nogle installationssituationer kræver lige kanalsektioner opstrøms.

Frit luftindtag kun med en lige kanalsektion på 1D opstrøms.

Nødvendig plads til idriftsættelse og vedligeholdelse

Der skal være tilstrækkelig plads til idriftsættelse og vedligeholdelse i nærheden af alle fastgørelser. Det kan være nødvendigt at sørge for tilstrækkeligt store adgangsåbninger til inspektion.

Påkrævet plads

Tilbehør ① ② ③
mm
Uden aktuator 200

200

200

Med aktuator

200

320

300


Se tredje billede til højre.

Definition of noise

① Air-regenerated noise
② Case-radiated noise

Grundlæggende dimensioner

ØD [mm]

Studsens udvendige diameter

ØD₁ [mm]

Diameter på flangernes delingscirkel

ØD₂ [mm]

Flangernes udvendige diameter

ØD₄ [mm]

Indvendig diameter af flangernes skruehuller

L [mm]

Enhedens længde inklusive tilslutningsstuds

L₁ [mm]

Længde på kabinet eller dæmpningsskjold

H₁ [mm]

Flangens skruehulsafstand (vertikal)

n [ ]

Antal skruehuller i flangen

T [mm]

Flangetykkelse

m [kg]

Enhedens vægt inklusive det nødvendige tilbehør til manuel justering

fm [Hz]

Oktavbåndets centerfrekvens

LPA [dB(A)]

A-vægtet lydtryksniveau for luftgenereret støj fra CAV-controlleren, systemdæmpning taget i betragtning.

LPA1 [dB(A)]

A-vægtet lydtrykniveau for luftregenereret støj fra CAV-controlleren med sekundær lyddæmper, systemdæmpning taget i betragtning

LPA2 [dB(A)]

A-vægtet lydtryksniveau for kabinetgenereret støj fra VAV-terminalenheden, systemdæmpning taget i betragtning

qvnom [m³/h] and [l/s]

Nominel volumenstrøm (100 %)

  • Værdien afhænger af produkttype og nominel størrelse
  • Værdierne er offentliggjort på internettet og i tekniske brochurer og gemt i designprogrammet; Easy Product Finder
  • Øvre grænse for indstillingsområdet og sætpunktsværdien for maksimal volumenstrøm for CAV-regulatoren

qv [m³/h] and [l/s]

Volumenstrømningshastighed

ΔV [± %]

Volumenstrømmens nøjagtighed i forhold til sætpunktet (tolerance)

Δpst [Pa]

Statisk differenstryk

Δpst min [Pa]

Statisk differenstryk, minimum

  • Det statiske minimumsdifferenstryk er lig med tryktabet i CAV-regulatoren, når spjældbladet er åbent, forårsaget af flowmodstand (bælg, tværstang)
  • Hvis trykket på CAV-regulatoren er for lavt, kan den indstillede volumenstrøm muligvis ikke opnås, heller ikke når spjældbladet er åbent
  • Vigtig faktor ved design af kanalsystemet og ved dimensionering af ventilatoren, herunder hastighedsregulering
  • Tilstrækkeligt kanaltryk skal sikres under alle driftsforhold og for alle regulatorer, og målepunktet eller -punkterne for hastighedsregulering skal være valgt i overensstemmelse hermed for at opnå dette


Galvaniseret stål

  • Kabinet af galvaniseret stål
  • Dele i kontakt med luftstrømmen som beskrevet for produkttypen
  • Udvendige dele, f.eks. monteringsbeslag eller dæksler, er normalt fremstillet af galvaniseret stål


Pulverlakeret overflade (P1)

  • Kabinet af galvaniseret stål, pulverlakeret RAL 7001, sølvgrå
  • Dele, der er i kontakt med luftstrømmen, er pulverlakerede eller fremstillet af plast
  • På grund af produktionen kan nogle dele, der kommer i kontakt med luftstrømmen, være pulverlakeret rustfrit stål eller aluminium
  • Udvendige dele, f.eks. monteringsbeslag eller dæksler, er normalt fremstillet af galvaniseret stål


Rustfrit stål (A2)

  • Kabinet fremstillet af rustfrit stål 1.4201
  • Dele, der er i kontakt med luftstrømmen, er pulverlakerede eller lavet af rustfrit stål
  • Udvendige dele, f.eks. monteringsbeslag eller dæksler, er normalt fremstillet af galvaniseret stål

DOWNLOADS

Produktoplysninger

  • Product Data Sheet RN

    RN_PD_2022_12_13_DE_en Product Data Sheet 780 KB pdf

Certifikater

  • Declaration of conformity or declaration of incorporation Type RN

    Declaration of conformity or declaration of incorporation 75 KB pdf

  • Declaration of conformity or declaration of incorporation Type RN

    Declaration of conformity or declaration of incorporation 93 KB pdf

  • Declaration of hygiene conformity Type RN/RNS

    RN-RNS_HC_2020_06_08_DE_en Hygiene certificate 2,2 MB pdf

  • Environmental Product Declaration RN

    RN _EPD_2024_03_DE_en Environmental Product Declarations 530 KB pdf

  • Environmental Product Declaration RN-D

    RN-D_EPD_2024_03_DE_en Environmental Product Declarations 520 KB pdf

  • Environmental Product Declaration RN-S

    RN-S_EPD_2024_03_DE_en Environmental Product Declarations 510 KB pdf

Brugsanvisninger

  • Operating manual Type RN

    RN_IM_A00000077958_V1_2019_11_GB_en Operating manual 2 MB pdf

  • Setpoint adjustment aid Type RN

    RN-Regler_Einstellskalen Setpoint adjustment aid 18 MB pdf

Title

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

TROX Logo
By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.
Cookie-indstillinger
