Conforme à VDI 6022
Anvendelse
Særlige egenskaber
Nominelle størrelser
Varianter
Varmeveksler
Dysevarianter
Udførelse
Påbygningsdele
Supplerende produkter
Konstruktionsegenskaber
Materialer og overflader
Standarder og retningslinjer
Vedligeholdelse
Funktionel beskrivelse
Aktive kølebafler leverer primærluft (frisk luft) til rummet og bruger varmevekslere til yderligere køling og/eller opvarmning.
Den primære luft udledes gennem dyser (i 4 størrelser) i blandekamrene; som følge heraf induceres sekundær luft. Sekundærluften (rumluften) induceres via induktionsluft-gitteret og passerer gennem den horisontale varmeveksler, hvor den opvarmes eller afkøles.
Primær- og sekundærluft blandes og tilføres derefter til rummet horisontalt gennem tilluftsspalterne.
Nominel længde | 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm |
Længde | 893 – 3000 mm |
Højde | 210 mm |
Bredde | 593, 598, 618, 623 mm |
Primærluftstuds, diameter | 123/158 mm |
Primær luftmængde flowhastighed | 6 – 85 l/s eller 22 – 306 m³/h |
Kølekapacitet | Op til 2450 W |
Varmekapacitet | Op til 2970 W |
Max. driftstryk, vandsiden | 6 bar |
Max. driftstemperatur | 75 °C |
Hurtig valgstabellen indeholder driftspunkter for definerede referenceenheder. For andre driftspunkter kan du bruge designprogrammet; Easy Product Finder.
Hurtig valg
Primær luft | Køletilstand | Opvarmningstilstand | ||||||||||
2,4 | ||||||||||||
2,4 | ||||||||||||
718 | ||||||||||||
953 | ||||||||||||
986 | ||||||||||||
50 | ||||||||||||
1115 | ||||||||||||
11,8 | ||||||||||||
1229 | ||||||||||||
40 | ||||||||||||
41 | ||||||||||||
17,7 | ||||||||||||
54 | ||||||||||||
2402 | ||||||||||||
1385 |
¹ Hvis luftudstrømningen ikke er lige, vil kapaciteten på vandsiden blive påvirket en smule; blade, der er indstillet til 45°, kan medføre et tab på op til 5%.
① Dysevariant ② Tryktab ③ Luftgenereret støj
Referenceværdier
Parameter | Køling | Opvarmning |
Aerodynamiske data – fraluft
Aerodynamiske data – fraluft | |||
30 | |||
Aktive kølebjælker af typen DID632 med tovejsudblæsning og høj termisk effekt, der giver høj termisk komfort.
Til montering som flugter med loftet, med fordel i rum med en højde på op til 4,0 m.
Enhederne består af et kabinet med ophængningspunkter, en studs, ikke-brændbare dyser og en horisontal varmeveksler.
Dyser i fire størrelser til optimering af induktion efter behov.
Særlige egenskaber
Justerbare luftreguleringslameller til kontrol af luftretning
Materialer og overflader
Udførelse
Pulverlakeret RAL 9010, ren hvid, glans 50%
Teknisk data
Størrelsesdata
Primær luft
Luftgenereret støj
Køling
Opvarmning
Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram; Easy Product Finder.
DID632–LR–2–M–LL/1193×1200×593
Induceret luftgitter | Perforeret metal, cirkulære huller |
Varmeveksler | 2-leder |
Dysevariant | Medium |
Placering af kabinetter og tilslutninger | Venstre side, venstre side |
Samlet længde (frontdiffusor) × nominel længde | 1193 × 1200 mm |
Bredde af frontramme | 593 mm |
DID632–GQ–2–U–RR–AV–A1/1798×1200×598/P1/RAL9006/G3/LE/VS

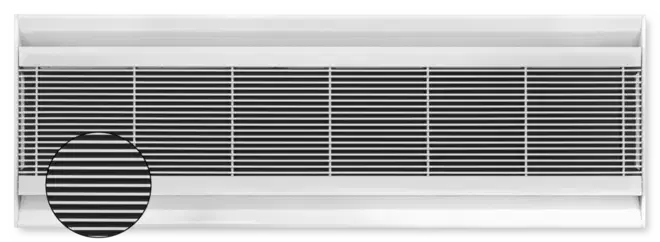

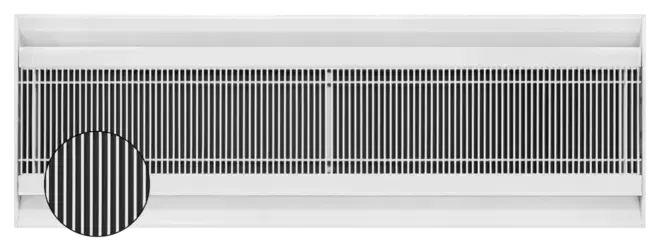

Induceret luftgitter | Tværgående lameller |
Varmeveksler | 2-leder |
Dysevariant | Ekstra stor |
Placering af kabinetter og tilslutninger | Højre side, højre side |
Udsugningsstuds | Front |
Vandtilslutninger | Med G½" udvendigt gevind og flad pakning |
Samlet længde (frontdiffusor) × nominel længde | 1798 × 1500 mm |
Bredde af frontramme | 598 mm |
Synlig overflade | RAL 9006 |
Overflade på varmeveksleren | Sort |
Ventiler og aktuatorer | Med |

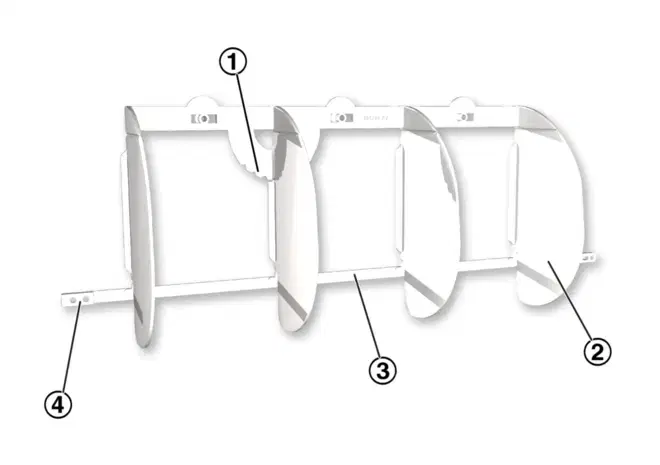

Sæt af luftreguleringsblade

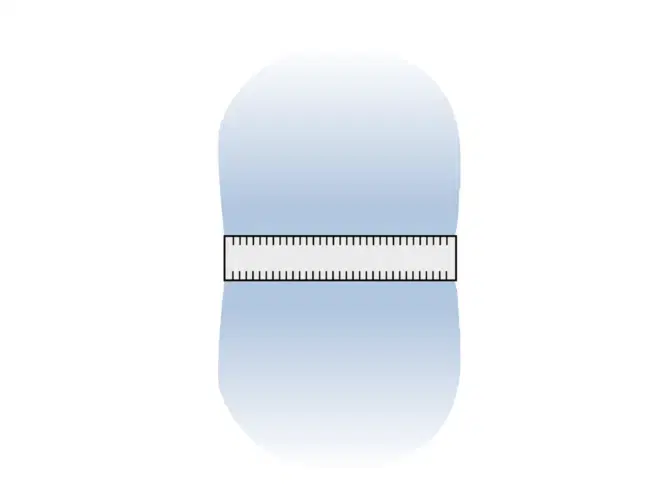

Hvis der er behov for en høj kølekapacitet i et meget lille rum med aktive kølebafler, kan man med de valgfrie luftreguleringslameller justere luftudblæsningsmønsteret, så den acceptable lufthastighed i opholdszonen ikke overskrides. Luftstrømmen fra hver aktiv kølebaffel spredes og udledes i overensstemmelse med rummets geometri. Hvis brugen af et rum ændres, kan luftudblæsningsmønsteret optimeres ved at justere luftreguleringslamellerne i overensstemmelse hermed.
Hvis luftudstrømningen ikke er lige, vil kapaciteten på vandsiden blive påvirket en smule. Blade, der er indstillet til 45°, kan medføre et tab på op til 5 %. Luftreguleringsblade skal monteres på fabrikken; det er ikke muligt at eftermontere luftreguleringsblade på et senere tidspunkt.
Dimensioner [mm]
593 | 18 | 178 |
598 | 8 | 180 |
618 | 18 | 190 |
623 | 8 | 193 |
B = Bredde af frontramme

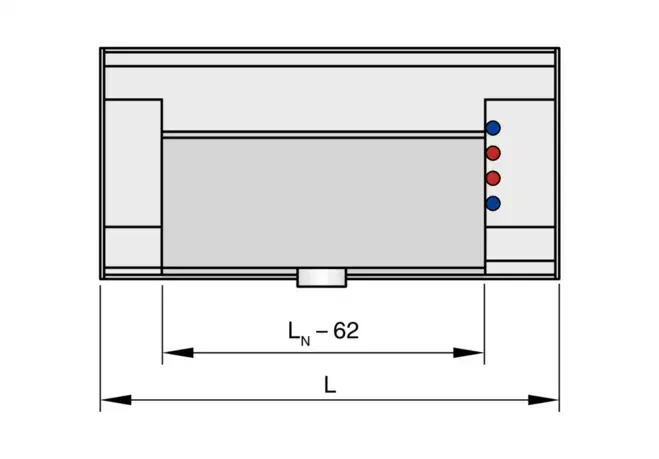

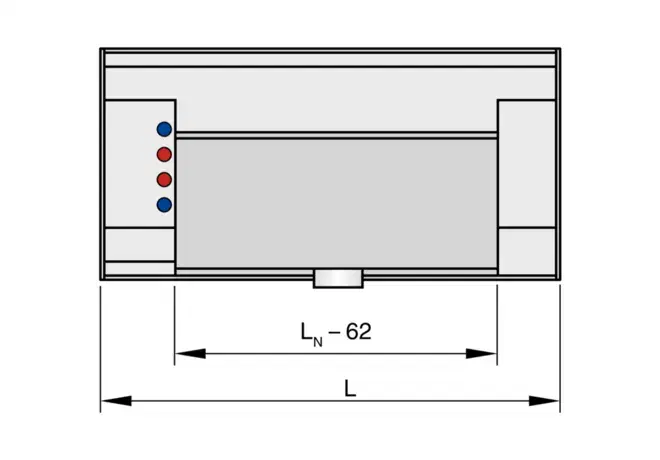

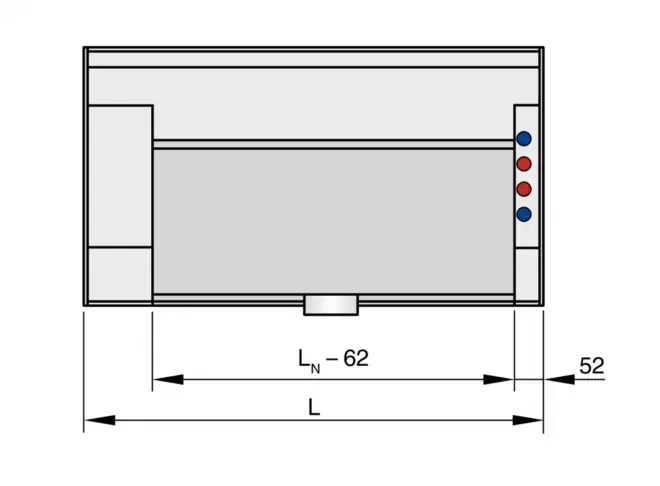

Dimensioner [mm]
900 | 893 – 1500 | 123 | 134 | 51,5 |
1200 | 1193 – 1800 | 123 | 134 | 51,5 |
1500 | 1493 – 2100 | 123 | 134 | 51,5 |
1800 | 1793 – 2400 | 123 | 134 | 351,5 |
2100 | 2093 – 2700 | 158 | 116 | 361,5 |
2400 | 2393 – 3000 | 158 | 116 | 451,5 |
2700 | 2693 – 3000 | 158 | 116 | 561,5 |
3000 | 2993 – 3000 | 158 | 116 | 651,5 |
L = Samlet længde (diffusor front)
LN = Nominel længde
Vægt pr. enhed [kg]
DID632-LR | 18 | 22 | 27 | 32 | 39 | 47 | 54 | 61 |
DID632-LQ | 17 | 21 | 26 | 31 | 38 | 46 | 53 | 60 |
DID632-GL | 20 | 25 | 31 | 36 | 43 | 52 | 59 | 67 |
DID632-GQ | 20 | 25 | 31 | 36 | 43 | 52 | 59 | 67 |
Indhold af vand (max.) | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 5,4 | 6,0 |
Ikke-aktiv del som forlængelse: 10 kg/m
Der kan ses bort fra forskelle i bredde
Dimensioner [mm]
593 | 18 |
598 | 8 |
618 | 18 |
623 | 8 |
B = Bredde af frontramme

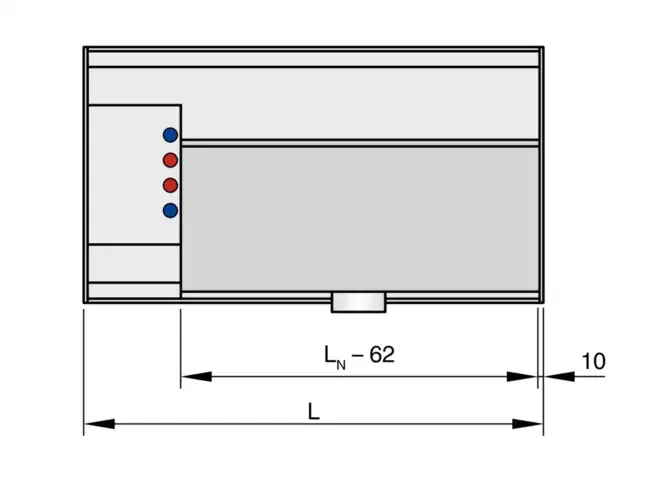

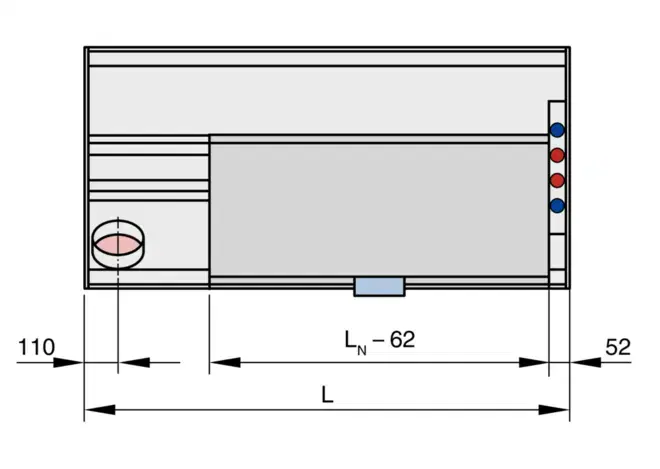

Dimensioner [mm]
900 | 1150 – 1500 | 123 | 134 | 51,5 |
1200 | 1450 – 1800 | 123 | 134 | 51,5 |
1500 | 1750 – 2100 | 123 | 134 | 51,5 |
1800 | 2050 – 2400 | 123 | 134 | 351,5 |
2100 | 2350 – 2700 | 158 | 116 | 361,5 |
2400 | 2650 – 3000 | 158 | 116 | 451,5 |
2700 | 2950 – 3000 | 158 | 116 | 561,5 |
L = Samlet længde (diffusor front)
LN = Nominel længde
Vægt pr. enhed [kg]
Nominel længde | ||||||||
18 | 22 | 27 | 32 | 39 | 47 | 54 | 61 | |
DID632-LQ | 17 | 21 | 26 | 31 | 38 | 46 | 53 | 60 |
DID632-GL | 20 | 25 | 31 | 36 | 43 | 52 | 59 | 67 |
DID632-GQ | 20 | 25 | 31 | 36 | 43 | 52 | 59 | 67 |
Indhold af vand (max.) | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 5,4 | 6,0 |
Ikke-aktiv del som forlængelse: 10 kg/m.
Fraluftsstuds Ø123 mm (min. længde 250 mm) 3 kg/stk.
Der kan ses bort fra forskelle i bredde og LE.
Installation og idriftsættelse

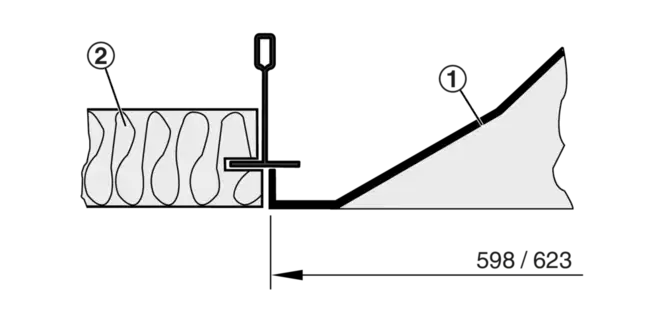

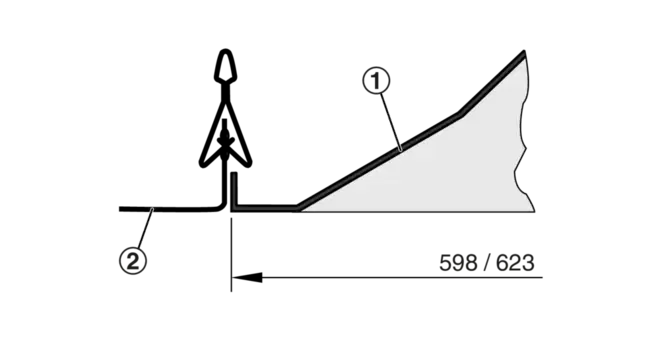

Montering i T-bar lofter eller gennemgående lofter
LN [mm]
Nominal length
LWA [dB(A)]
Sound power level
tPr [°C]
Primary air temperature
tWV [C°]
Water flow temperature – cooling/heating
tR [C°]
Room temperature
tR [C°]
Room temperature
tAN [C°]
Secondary air intake temperature
QPr [W]
Thermal output – primary air
Qtot [W]
Thermal output – total
QW [W]
Thermal output – water side, cooling/heating
VPr [l/s]
Primary air volume flow rate
VPr [m³/h]
Primary air volume flow rate
VW [l/h]
Water flow rate – cooling/heating
V [l/h]
Volume flow rate
∆tW [K]
Temperature difference – water
∆pW [kPa]
Pressure drop, water side
∆pt [Pa]
Total pressure drop, air side
∆tPr = tPr - tR [K]
Difference between primary air temperature and room temperature
∆tRWV = tWV - tR [K]
Difference between water flow temperature and room temperature
∆tWm-Ref [K]
Difference between mean water temperature and reference temperature
LN [mm]
Nominal length
Mixed flow
The supply air is discharged from the diffuser into the space with a velocity between 2 and 5 m/s. The resulting air jet mixes with the room air, ventilating the entire space. Mixed flow systems typically provide a uniform temperature distribution and air quality within the space. The originally high velocity of the turbulent air jet decreases rapidly due to the high induction levels of mixed flow systems.
Heat exchanger
The maximum water-side operating pressure for all heat exchangers is 6 bar.
The maximum water flow temperature (heating circuit) for all heat exchangers is 75 °C; if flexible hoses are used, the water flow temperature should not exceed 55 °C. Units for other pressures and temperatures are available on request.
The water flow temperature (cooling circuit) should be at least 16 °C such that it does not permanently fall below the dew point. For units with a condensate drip tray the water flow temperature may be reduced to 15 °C.
Heat exchanger as 2-pipe system
Air-water systems with a 2-pipe heat exchanger may be used for either heating or cooling. In changeover mode it is possible to use all units within a water circuit exclusively for cooling in summer and exclusively for heating in winter.
Heat exchanger as 4-pipe system
Air-water systems with a 4-pipe heat exchanger may be used for both heating and cooling. Depending on the season, i.e. especially in spring and autumn, it may be possible that an office has to be heated in the morning and cooled in the afternoon.
