SVALBARD-F

KØLING, VARME OG VENTILATION MED VAND

  • Synlig montage
  • Længde fra 1200 til 3000
  • Tryk/luftmængde kan ændres
  • Spredningsmønster kan ændres
  • Tilgængelig med dimensioneringsprogrammet Auracool

Anvendelse

Svalbard-F bruges til vandbaseret køling, opvarmning og ventilation af kontorer, butikker, klasseværelser mv. Systemet er designet til at give en god køleeffekt, og et højt induktionsniveau sikrer et trækfrit miljø i opholdszonen. Svalbard-F er designet til synlig montering mod lofter.


Udførelse

  • Bafflens dysekonfiguration, dvs. den ønskede lufttilførsel og tryk, specificeres ved bestilling

  • Svalbard-F leveres med et integreret trykudtag til måling af luftmængden

  • Fronten kan foldes ned til inspektion og rengøring

  • Svalbard-F fås i længderne 1200, 1800, 2400 og 3000 mm.

  • Indblæsningsvarianter: symmetrisk 50/50 eller asymmetrisk 75/25 (25/75) kan justeres på stedet

  • Lufttilslutning: ende Ø125 mm (muffedimension)
  • Vandtilslutning, Cu Ø15x1,0 mm.
  • Spredemønster kan frit ændres med Jet Split lameller
  • Blinddæksel kan leveres til vægmontering - se figur 9 i databladet

Beskrivelse

Materiale og overfladebehandling
Stel og ramme i galvaniseret stål. Leveres pulverlakeret i hvid RAL 9003 - glans 30 som standard. Batterier af kobber med aluminiumslameller. Justerbare lameller er fremstillet af plast.

Montering

Svalbard-F

Svalbard-F leveres med en monteringsskinne, der fastgøres til loftet, se figur 7 i databladet. Installationsvejledning findes på vores hjemmeside - under downloads på denne side.

Ved tilslutning til en vandtilslutning (kobberrør Ø15/1) skal du bruge tryk-, skubbe- eller skruetilslutninger. Med andre ord må der ikke tilføres varme til rørenderne ved lodning osv. for at undgå skader på O-ringen i trykkoblingen mellem kølebatteriet og røret, se figur 6 og 7 i databladet.

Tekniske informationer

  • ORDRESKODE

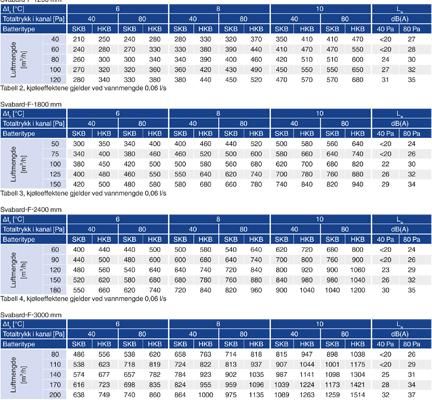

  • HURTIGVALG
  • FUNKTION
Indblæsningsluften tilføres via justerbare dyser, der sikrer, at den indblæste luft bliver langs loftet i et vifteformet spredningsmønster. En sådan teknik maksimerer indblæsningseffekten ved at give et større område til blanding af indblæsningsluft og rumluft. En sådan effektiv blanding af rumluft og indblæsningsluft, dvs. induktion, minimerer risikoen for træk i opholdszonen. Svalbard-systemer, der kun skal bruges til opvarmning, bruger samme teknik til effektiv varmeforsyning langs loftet. Sekundærluften suges ind i perforeringen på undersiden af baflen for at undgå tilsmudsning på loftet.

Downloads

Produktoplysninger

  • Datablad Svalbard-F

    Datablad 950 KB pdf

  • Svalbard-F - K-faktortabel

    1 MB pdf

Certifikater

  • Byggvaredeklarasjon Svalbard-F

    Sertifikat 130 KB pdf

  • Statement / Erklæring

    660 KB pdf

Brugsanvisninger

  • Svalbard-F - Installationsvejledning

    Pyntekant 270 KB pdf

  • Svalbard-F - Installationsvejledning

    Installationsvejledning 86 KB pdf
