FBA

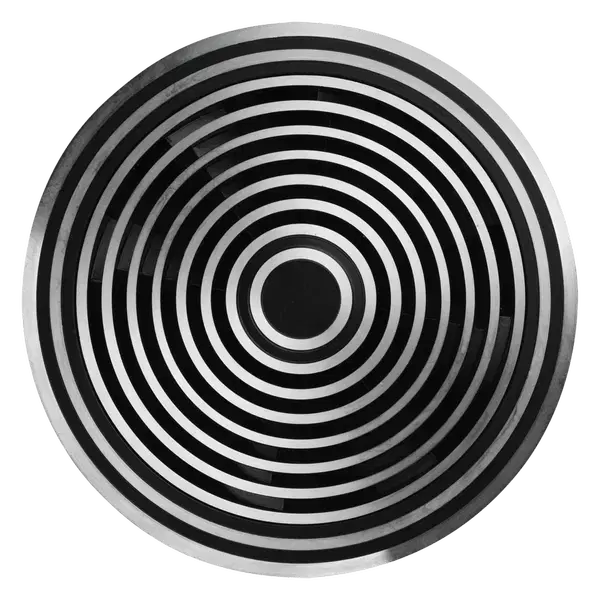

CIRKULÆRT ARMATUR I ALUMINIUM TIL INSTALLATION I GULVE

Det forskellige tilbehør giver mulighed for en bred vifte af anvendelser med forskellige luftstrømme, installationsforhold og flere muligheder for volumenstrømsbalancering.

Nominelle størrelser: 150 og 200 mm
Volumenstrømsområde: 1 - 59 l/s eller 4 - 213 m³/h
Cirkulært armatur med forskellige overfladestrukturer
Til konstant og variabel volumenstrøm
Til alle typer hævede gulve
Horisontal eller vertikal luftstrøm
Reduktionselementet kan justeres på forsiden eller bagsiden
Kan installeres med og uden trimring
Trimmeringen gør det hurtigt og nemt at installere og fjerne risteindsatserne i forbindelse med rengøring
Høj mekanisk styrke//breaking resistance > 17 kN
Ideel til komfortzoner

Ekstraudstyr og tilbehør

Hvirvelenhed som er justerbar på bagsiden til manuel justering mellem vertikal og horisontal luftfordeling
Trimring med fjederclips til afdækning af installationsåbningen
Smudsfangeren kan også bruges som reduktionselement
Plenumboks

Anvendelse

Anvendelse

Gulvarmatur som tilluftsarmatur til komfortområder
Installation i hævede gulve uden plenumboks, hvis det er konstrueret som et trykbærende gulv
Installation i hævede gulve med plenumboks for at muliggøre individuel ventilation i rum eller zoner
Vertikal tilluftstrøm, med justerbar hvirvelenhed og ekstra horisontal luftfordeling
Varianter med justerbare hvirvelaggregater kan manuelt indstilles til vertikal eller horisontal luftfordeling
Attraktivt designelement med forskellige typer overflader til bygherrer og arkitekter med høje æstetiske krav
Komfortabel og energieffektiv luftstrøm gennem understøttelse af konvektionsstrømme i opholdszonen
Termiske belastninger afledes effektivt
Til konstante og variable volumenstrømme
Til temperaturforskelle i indblæsningsluften på -12 til +20 K

Særlige egenskaber

Enkel og hurtig montering og afdækning af installationsåbningen, når den bruges med fastgørelsesflange og spændefjeder
Installation i hårde gulve kræver en afstandsring. Afstandsringen er inkluderet i leveringen, hvis der ikke er valgt en trimring
Høj crush resistance > 17 kN
Gitterindsatsen er vridningssikker og centreret i kombination med trimringen
Med eller uden hvirvleenhed for at give mulighed for forskellige luftmønstre
Smudsfanger der kan justeres foran og bagpå, og som kan bruges til at balancere volumenstrømmen og reducere tilsmudsning af det hævede gulv

Nominelle størrelser

150 og 200

Beskrivelse

Varianter

Indstilling af luftstrømmens retning

Ingen angivelse: vertikal luftstrøm, kan ikke ændres
-V: vertikal hvirvlende luftstrøm, hvirvelenheden kan justeres manuelt
-H: horisontal hvirvlende luftstrøm, hvirvelenheden kan justeres manuelt

Installation

Ingen angivelse: Gulvarmatur med afstandsring
-KF: Gulvarmatur med trimring og fjederklipsfastgørelse

Smudsfanger

Ingen angivelse: uden smudsfanger
-SM: med justerbar smudsfanger. Smudsfangeren kan justeres på bagsiden, og den kan også fungere som et reduktionselement til afbalancering af volumenstrømmen
-SV: med justerbar smudsfanger. Smudsfangeren kan justeres på forsiden, og den kan også fungere som et reduktionselement til afbalancering af volumenstrømmen

Plenumboks

Ingen angivelse: uden plenumboks
-A: med plenumboks til tilslutning til det lokale luftkanalsystem

Konstruktion

Overfladegulvarmatur (gulvgitter og trimring)

-1: Afgratet armaturkerne
-3: Afgratet armaturkerne, sortmalet, synlig side overspændt
-4: Afgratet armaturkerne, synlig side overspændt

Dele og egenskaber

Gitterindsats gulvarmatur

Afstand mellem ringe: 6 mm
Højdejusterbart smudsfang, der fungerer som reduktionselement til balancering af volumenstrømmen
Justerbar hvirvelenhed til vertikal eller horisontal hvirvlende luftstrøm eller luftfordeling

Trimring med fjederklipsfastgørelse

Rotationslås og centreringsgitterindsats
Dækker installationsåbningen
Fastgørelse med fjederclips muliggør forskellige størrelser af det hævede gulv og udligning af store udskæringstolerancer, når installationsåbningerne skabes. For at opnå den tættest mulige pasform af trimringen anbefaler vi den mindste indbygningsdimension
Afbalancering med bløde gulve, f.eks. gulvtæpper
Fungerer godt med bløde gulve, f.eks. grulvtæpper

Tilbehør

Afstandsring til fastholdelse af gitterindsatsen til varianter uden trimring
Trimring med fjederclips til fastgørelse af gitterindsatsen og til fastgørelse af installationsåbningen
Justerbar hvirvelenhed til vertikal eller horisontal hvirvlende luftstrøm
Fastgjort hvirvelenhed til vertikal luftstrøm (kun til nominel størrelse 200)
Højdejusterbart smudsfang, der også fungerer som reduktionselement til balancering af volumenstrømmen

Ekstraudstyr

Plenumboks -A

Til direkte tilslutning til det lokale luftkanalsystem
Med indbygget luftfordelingselement til et jævnt flow til gulvarmaturet
Plenumboks egnet til alle nominelle størrelser

Materiale

Gitterindsats og trimring af trykstøbt aluminium
Fjederclips af rustfrit stål
Justerbar hvirvleenhed og smudsfanger af ABS-plast UL94-V-0
Afstandsring af ABS-plast UL 94-V-0
Justeringsanordning til smudsfang og tilslutningsmateriel af galvaniseret stål
Plenumboks fremstillet af galvaniseret stål

Teknisk data

Nominelle størrelser: 150, 200 mm
Volumenstrømsområde: 1 – 59 l/s eller 4 – 213 m³/h
Temperaturforskel i indblæsningsluften: -12 - +20 K
Crush resistance > 17 kN

Tekniske informationer

Funktion, Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

Schematic illustration

A FBA-...-KF

B FBA

C FBA-...-KF-A

1 Diffuser face

2 Housing with clamping flange and clamping springs

3 Spacing ring

Optional

4 Dirt trap

5 Plenum box

6 Base plate (on-site)

Gulvdiffusorer gør det muligt for indblæsningsluft i mekaniske ventilations- og klimaanlæg at strømme ind i rummet nedefra eller fra gulvet. For tilpasning til forskellige lokale forhold er der mulighed for 3 forskellige varianter af luftfordelinger.

Vertikal luftstrøm uden justeringsmulighed

Uden justerbar hvirvelenhed strømmer indblæsningsluften vertikalt ind i rummet med en moderat hastighed. Da kold luft er tungere end varm luft, vender strømningsretningen, og indblæsningsluften strømmer tilbage mod gulvet. En lav turbulens eller bølgelignende strømning breder sig over hele gulvoverfladen. Der dannes en løftestrøm ved varmekilder som mennesker og udstyr, så luften primært udskiftes i disse områder.

Denne type hybridventilation eller ventilation med blandede kilder er udelukkende designet til køling. Den er især velegnet til rum med en klar opdeling mellem cirkulations- og opholdsområder. Det kan f.eks. være biograf- eller teatersale og venteområder. Den maksimale temperaturforskel på indblæsningsluften bør ikke overstige -6 K. Udsugningsluften bør spredes i den øverste del af rummet, over opholdszonen.

Horisontal luftstrøm

En justerbar hvirvelenhed, der er indstillet til horisontal strømning, forårsager en hvirvlende horisontal indblæsningsluftstrøm ind i rummet. På den måde inducerer indblæsningsluften rumluft nær gulvoverfladen og reducerer hurtigt lufthastigheden samt temperaturforskellen mellem indblæsningsluft og rumluft. Denne type blandet ventilation er især velegnet til områder, hvor mennesker opholder sig permanent. Det kan f.eks. være kontorlokaler eller forsamlings- og mødelokaler.

Vertikal hvirvlende luftstrøm

Et justerbart hvirvelblad, der er indstillet til vertikal strømning, forårsager en hvirvlende vertikal indblæsningsluftstrøm ind i rummet. Gennem denne proces inducerer indblæsningsluften rumluften. Der sker en hurtig reduktion i strømshastigheden og en hurtig reduktion af temperaturforskellen mellem indblæsningsluft og rumluft. Denne form for blandet ventilation resulterer i en effektiv rumventilation. Den er især velegnet til områder, hvor folk ikke opholder sig i længere tid af gangen. Dette omfatter korridorer eller lignende cirkulationsområder.

Nominelle størrelser	150, 200 mm
Volumenstrømningsområde	1 – 59 l/s eller 4 – 213 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft	-12 til +20 K
Crush resistance	> 17 kN

Det hurtige layout giver et godt overblik over de mulige volumenstrømme, de tilsvarende lydeffektniveauer og trykforskelle med horisontal luftstrøm. De minimale volumenstrømme gælder for en temperaturforskel i indblæsningsluften på -6 K. De maksimale volumenstrømme gælder for et lydeffektniveau på ca. 50 dB(A). Præcise værdier for alle parametre kan bestemmes med vores designprogram; Easy Product Finder.

Kun luftarmatur

NS	qv		Δpt	LwA
NS	l/s	m³/h	Pa	dB(A)
150	1	4	0	< 15
	12	43	15	23
	24	86	58	40
	36	128	129	50
200	1	4	0	< 15
	20	73	11	19
	40	143	43	39
	59	213	96	50

Med plenumboks

NS	qv		Δpt	LwA
NS	l/s	m³/h	Pa	dB(A)
150	1	4	0	< 15
	14	50	16	25
	28	100	62	41
	41	149	138	50
200	1	4	0	< 15
	19	70	10	18
	38	137	38	38
	57	205	86	50

Med smudsfanger

NS	qv	H4 = maksimum	H4 = 45	H4 = 35
150	1	4	0	< 15	0	< 15	0	< 15
12	44	14	22	16	19	19	23
24	87	56	40	63	41	73	43
36	130	125	50	142	53	162	55

NS
qv
H4 = maksimum
H4 = 45
H4 = 35
Δpt
LwA
Δpt
LwA
Δpt
LwA
l/s m³/h Pa
dB(A)
Pa
dB(A)
Pa
dB(A)
150 1 4
0
< 15
0
< 15
0
< 15
12 44 14 22 16 19 19 23
24 87 56 40 63 41 73 43
36 130 125 50 142 53 162 55

NS	qv		H4 = maksimum		H4 = 50		H4 = 40
	qv		Δpt	LwA	Δpt	LwA	Δpt	LwA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
200	1	4	0	< 15	0	< 15	0	<15
	19	70	10	18	12	19	13	18
	38	137	38	38	45	39	52	39
	57	205	86	50	101	50	116	52

Med plenumboks og smudsfanger

NS	qv		H4 = maksimum		H4 = 45		H4 = 35
	qv		Δpt	LwA	Δpt	LwA	Δpt	LwA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
150	1	4	0	< 15	0	< 15	0	< 15
	13	47	14	22	16	20	19	24
	26	94	54	40	63	42	73	44
	39	140	121	50	140	55	163	56

NS	qv		H4 = maksimum		H4 = 50		H4 = 40
	qv		Δpt	LwA	Δpt	LwA	Δpt	LwA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
200	1	4	0	< 15	0	< 15	0	< 15
	18	64	13	20	14	20	16	20
	35	126	49	39	55	39	61	39
	52	188	110	50	123	50	135	51

Generel information

Gulvarmaturer som tilluftsarmaturer til installation i hævede gulve af alle typer
Indblæsning enten direkte via det hævede gulv, hvis det er konstrueret som et trykbærende gulv, eller via en tilslutningsboks, der er forbundet til det lokale luftkanalsystem
Armaturkerne med buede sprosser er fremstillet af trykstøbt aluminium

Installation

Med forskudt afstandsring af ABS-plast UL94-V-0 til præcis installation i det hævede gulv
Med trimring og fjederclips til nem montering med forskellige bundpladestørrelser fra 10 mm.
Fremstillet af trykstøbt aluminium, komponentet centrerer gitterindsatsen og sikrer den samtidig mod vridning

Luftstrømmens retning

Uden justerbar hvirvelenhed til vertikal luftstrøm
Med justerbar hvirvelenhed af ABS-plast UL94-V-0 til vertikal eller horisontal luftstrøm (fabriksindstillingerne kan ændres). Hvis det er nødvendigt, kan hvirvelenheden justeres manuelt

Smudsfanger

Uden smudsfanger, der kan bruges som reduktionselement til volumenstrømsbalancering
Med smudsfanger (ABS-plast, UL94-V-0) der også fungerer som reduktionselement til volumenstrømsbalancering

Plenumboks

Uden trykfordelingsboks til installation i pressede gulve
Med trykfordelingsboks af galvaniseret stål; trykfordelingsboks med Ø123 mm studs til tilslutning til luftkanalsystemet. Med indbygget luftfordelingselement for et jævnt flow til gulvarmaturet

Kriterier for ækvivalens

2 nominelle størrelser [mm]

3 overfladestrukturer

Afgratet gulvarmatur
Afgratet gulvarmatur, sortmalet, synlig side overspændt
Afgratet gulvarmatur, synlig side overspændt

Volumenstrømningsområde

1 – 59 l/s eller 4 – 213 m³/h

Temperaturforskel i indblæsningsluften

-12 til +20 K

Crush resistance

> 17 kN

FBA

–

150

1 Type
FBA: Gulvarmatur

2 Gulvarmaturets overflade (gitterkerne og trimring)

1: Afgratet

3: Afgratet, sortmalet, synlig side overspændt

4: Afgratet, synlig side overspændt

3 Luftstrømmens retning
Ingen angivelse: vertikal
V: vertikal, justerbar hvirvelenhed
H: horisontal, justerbar hvirvelenhed

4 Installation

Ingen angivelse: afstandsring til forskudte huller

KF: trimring og fjederclips

5 Smudsfanger
Ingen angivelse: uden smudsfanger
SM: justering af strømningshastighed på bagsiden
SV: justering af strømningshastighed på forsiden (armatur front)

6 Plenumboks

Ingen angivelse: uden plenumboks

A: med plenumboks

7 Nominel størrelse [mm]
150, 200

Ordre eksempel: FBA-3-V-KF-SM-A/150

Type	FBA
Overflade på gitterkerne og trimring	Afgratet, sortmalet, synlig side overspændt
Luftstrømmens retning	vertikal, justerbar hvirvelenhed
Installation	trimring og fjederclips
Smudsfanger	justering af strømningshastighed på bagsiden
Plenumboks	med plenumboks
Nominel størrelse [mm]	150

Varianter, Produktdetaljer

FBA-1

Surface of grille insert and clamping flange deburred

Dirt trap setting for volume flow balancing

For flow rate balancing (adjusting reduction), the height H4 is changed between the upper edge of the dirt trap and the lower edge of the floor grille.

Installation i pressede gulve uden trykfordelingsboks
Planlæg trykfordelingsbokse til rum med individuelle volumenstrømme og/eller indblæsningstemperaturer
Til hævede gulve (fra 10 mm panelstørrelse) med tæppebelægning skal du bruge gulvarmatur med fastgørelsesflange for bedre kantbeskyttelse
Trimringe er velegnede til at udligne tolerancer, når man laver installationsåbningen. En særlig tæt pasform opnås, når minimumsdimensionen af installationsåbningen er realiseret
Ved installation uden en trimring i en forskudt åbning skal du bruge den medfølgende afstandsring for at sikre funktion og højdekompensation
Varianter med justerbar hvirvelenhed kan justeres manuelt. Indstillingsposition H giver en horisontal indblæsningsluftstrøm, indstillingsposition V giver en vertikal indblæsningsluftstrøm

De skematiske diagrammer er beregnet til at illustrere installationsdetaljerne.
