FBK

CIRKULÆRT ARMATUR I PLAST TIL INSTALLATION I GULVE

Armatur til forskellige installationssituationer og luftstrømme i rummet.

Nominelle størrelser: 150 og 200 mm
Volumenstrømsområde: 1 – 59 l/s eller 4 – 213 m³/h
Cirkulært armatur
Til konstant og variabel volumenstrøm
Til alle typer hævede gulve
Horisontal eller vertikal luftstrøm
Spjældelementet kan justeres på forsiden eller bagsiden
Kan installeres med eller uden fastgørelsesflange
Fastgørelsesflangen gør det hurtigt og nemt at installere og fjerne gitterkernen i forbindelse med rengøring
Ideel til komfortzoner

Ekstraudstyr og tilbehør

Justerbar hvirvelenhed til manuel justering mellem vertikal og horisontal luftfordeling
Fastgørelsesflange med spændefjeder til afdækning af installationsåbningen
Smudsfangeren kan også bruges som spjældelement
Plenumboks

Anvendelse

Anvendelse

Gulvarmatur som tilluftsarmatur til komfortområder
Installation i hævede gulve uden plenumboks, hvis det er konstrueret som et trykbærende gulv
Installation i hævede gulve med plenumboks for at muliggøre individuel ventilation i rum eller zoner
Vertikal tilluftstrøm, med justerbar hvirvelenhed og ekstra horisontal luftfordeling
Varianter med justerbare hvirvelaggregater kan manuelt indstilles til vertikal eller horisontal luftfordeling
Overfladegulvrist og fastgørelsesflange i 2 fabrikstilgængelige farver - til bygherrer og arkitekter med særlige krav til arkitektur og design
Komfortabel og energieffektiv luftstrøm gennem understøttelse af konvektionsstrømme i opholdszonen
Termiske belastninger afledes effektivt
Til konstante og variable volumenstrømme
Til temperaturforskelle i indblæsningsluften på -12 til +20 K

Særlige egenskaber

Enkel og hurtig montering og afdækning af installationsåbningen, når den bruges med fastgørelsesflange og spændefjeder
Installation i hårde gulve kræver en udligningsring. Udligningsringen er inkluderet i leveringen, hvis der ikke er valgt en fastgørelsesflange
Gitterindsatser er vridningssikre, når de kombineres med fastgørelsesflange
Hurtig og nem installation af gulvdiffusorer med fastgørelsesflange og spændefjeder
Med eller uden hvirvleenhed for at give mulighed for forskellige luftmønstre
Smudsfanger der kan justeres foran og bagpå, og som kan bruges til at balancere volumenstrømmen og reducere tilsmudsning af det hævede gulv

Nominelle størrelser

150 og 200

Beskrivelse

Varianter

Indstilling af luftstrømmens retning

Ingen angivelse: vertikal luftstrøm, kan ikke ændres
-V: vertikal hvirvlende luftstrøm, hvirvelenheden kan justeres manuelt
-H: horisontal hvirvlende luftstrøm, hvirvelenheden kan justeres manuelt

Installation

Ingen angivelse: Gulvarmatur med udligningsring
-KF: Gulvarmatur med fastgørelsesflange og spændefjeder

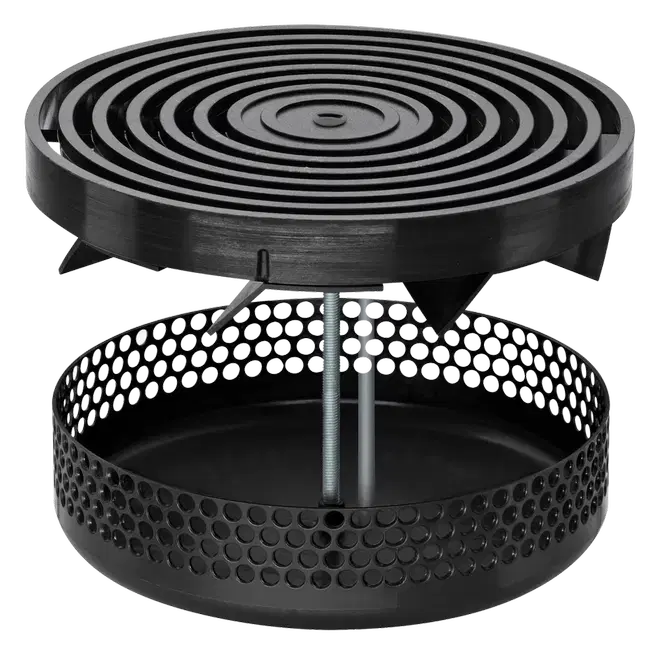

Smudsfanger

Ingen angivelse: Gulvarmatur med udligningsring
-SM: med justerbar smudsfanger. Justeringen, der samtidig fungerer som et spjældelement til at balancere volumenstrømmen, udføres på bagsiden af armaturet
-SV: med justerbar smudsfanger. Justeringen, der samtidig fungerer som et spjældelement til at balancere volumenstrømmen, udføres på forsiden af armaturet

Plenumboks

Ingen angivelse: uden plenumboks
-A: med plenumboks til tilslutning til det lokale luftkanalsystem

Konstruktion

-1: Armaturfront svarende til RAL 7037, støvgrå
-2: Indvendigt i armaturet svarende til RAL 9005, sort

Dele og egenskaber

Indvendigt i armaturet

Ringafstand 6 mm
Højdejusterbart smudsfang, der fungerer som et spjældelement til balancering af volumenstrømmen
Justerbar hvirvelenhed til hvirvlende luftstrøm i vertikal eller horisontal strømningsretning

Fastgørelsesflange med spændefjeder

Anti-vridningsanordning til gitterindsatsen
Dækker installationsåbningen
Spændefjederen muliggør forskellige størrelser af det hævede gulv og udligning af store udskæringstolerancer ved etablering af installationsåbninger.
For at få fastgørelsesflangen til at sidde så tæt som muligt, anbefaler vi det mindste indbygningsdimension
Udjævning af bløde gulve, f.eks. tæpper

Tilbehør

Fastgørelsesflange med spændefjeder
Justerbar hvirvelenhed til vertikal eller horisontal hvirvlende luftstrøm
Fast hvirvelenhed til vertikal luftstrøm (kun til nominel størrelse 200)
Højdejusterbart smudsfang, der også fungerer som et spjældelement til balancering af volumenstrømmen

Ekstra udstyr

Plenumboks -A:

Til direkte tilslutning til det lokale luftkanalsystem
Med indbygget luftfordelingselement til et jævnt flow til gulvarmaturet
Plenumboks egnet til alle nominelle størrelser

Materialer og overflader

Gitterkerne og fastgørelsesflange af plast Polyamid PA 6 UL94, V-0
Fjederclips af rustfrit stål
Justerbar hvirvleenhed og smudsfanger af ABS-plast UL94, V-0
Kompensationsring af ABS-plast UL94, V-0
Justeringsanordning til smudsfanger og tilslutningsmateriale af galvaniseret stål
Plenumboks af galvaniseret stål
Plastoverflade, valgfrit i farverne støvgrå (svarende til RAL 7037) eller dybsort (svarende til RAL 9005)

Teknisk data

Nominelle størrelser: 150, 200 mm
Volumenstrømsområde: 1 – 59 l/s eller 4 – 213 m³ /h
Temperaturforskel i indblæsningsluften: -12 - +20 K
Crush resistance > 5 kN

Tekniske informationer

Funktion, Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

Schematic illustration

A FBK-...-KF

B FBK

C FBK-...-KF-A

1 Diffuser face

2 Housing with clamping flange and clamping springs

3 Spacing ring

Optional

4 Dirt trap

5 Plenum box

6 Base plate (on-site)

Gulvarmaturer gør det muligt for indblæsningsluft i mekaniske ventilations- og klimaanlæg at strømme ind i rummet nedefra eller fra gulvet. For tilpasning til forskellige lokale forhold er der mulighed for 3 forskellige varianter af luftfordeling.

Vertikal strømning uden justeringsmulighed

Uden justerbar hvirvelenhed strømmer indblæsningsluften vertikalt ind i rummet med en moderat hastighed. Da kold luft er tungere end varm luft, vender strømningsretningen, og indblæsningsluften strømmer tilbage mod gulvet. En lav turbulens eller bølgelignende strømning breder sig over hele gulvoverfladen. Der dannes en løftestrøm ved varmekilder som mennesker og udstyr, så luften primært udskiftes i disse områder.

Denne type hybridventilation eller ventilation med blandede kilder er udelukkende designet til køling. Den er især velegnet til rum med en klar opdeling mellem cirkulations- og opholdsområder. Det kan f.eks. være biograf- eller teatersale og venteområder. Den maksimale temperaturforskel på indblæsningsluften bør ikke overstige -6 K. Udsugningsluften bør spredes i den øverste del af rummet, over opholdszonen.

Horisontal hvirvlende luftstrøm

En justerbar hvirvelenhed, der er indstillet til horisontal strømning, forårsager en hvirvlende horisontal indblæsningsluftstrøm ind i rummet. På den måde inducerer indblæsningsluften rumluft nær gulvoverfladen og reducerer hurtigt lufthastigheden samt temperaturforskellen mellem indblæsningsluft og rumluft. Denne type blandet ventilation er især velegnet til områder, hvor mennesker opholder sig permanent. Det kan f.eks. være kontorlokaler eller forsamlings- og mødelokaler.

Vertikal hvirvlende luftstrøm

Et justerbart hvirvelblad, der er indstillet til vertikal strømning, forårsager en hvirvlende vertikal indblæsningsluftstrøm ind i rummet. Gennem denne proces inducerer indblæsningsluften rumluften. Der sker en hurtig reduktion i strømshastigheden og en hurtig reduktion af temperaturforskellen mellem indblæsningsluft og rumluft. Denne form for blandet ventilation resulterer i en effektiv rumventilation. Den er især velegnet til områder, hvor folk ikke opholder sig i længere tid af gangen. Dette omfatter korridorer eller lignende cirkulationsområder.

Nominelle størrelser	150, 200 mm
Volumenstrømningsområde	1 – 59 l/s eller 4 – 213 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft	-12 til +20 K
Crush resistance	> 5 kN

Det hurtige layout giver et godt overblik over de mulige volumenstrømme, de tilsvarende lydeffektniveauer og trykforskelle med horisontal luftstrøm. De minimale volumenstrømme gælder for en temperaturforskel i indblæsningsluften på -6 K. De maksimale volumenstrømme gælder for et lydeffektniveau på ca. 50 dB(A). Præcise værdier for alle parametre kan bestemmes med vores designprogram; Easy Product Finder.

Kun luftarmatur

NS	qv		Δpt	LwA
NS	l/s	m³/h	Pa	dB(A)
150	1	4	0	< 15
	11	39	13	20
	21	77	49	39
	32	115	109	50
200	1	4	0	< 15
	20	72	11	17
	40	143	43	38
	59	213	95	50

Med plenumboks

NS	qv		Δpt	LwA
NS	l/s	m³/h	Pa	dB(A)
150	1	4	0	< 15
	13	47	15	24
	26	93	57	40
	39	140	127	50
200	1	4	0	< 15
	19	67	14	19
	37	133	54	38
	55	198	119	50

Med smudsfanger

NS	qv		H4 = maksimum		H4 = 45		H4 = 35
	qv		Δpt	LwA	Δpt	LwA	Δpt	LwA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
150	1	4	0	< 15	0	< 15	0	< 15
	11	39	12	20	14	18	16	21
	22	78	48	39	54	39	61	41
	32	116	108	50	120	51	136	52

NS	qv		H4 = maksimum		H4 = 50		H4 = 40
	qv		Δpt	LwA	Δpt	LwA	Δpt	LwA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
200	1	4	0	< 15	0	< 15	0	<15
	20	73	11	18	13	19	14	19
	40	143	42	38	49	39	56	40
	59	214	93	50	110	50	126	52

Med plenumboks og smudsfanger

NS	qv		H4 = maksimum		H4 = 45		H4 = 35
	qv		Δpt	LwA	Δpt	LwA	Δpt	LwA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
150	1	4	0	< 15	0	< 15	0	< 15
	12	44	14	22	16	19	18	22
	24	86	54	40	60	40	69	42
	36	129	119	50	135	53	155	54

NS	qv		H4 = maksimum		H4 = 50		H4 = 40
	qv		Δpt	LwA	Δpt	LwA	Δpt	LwA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
200	1	4	0	< 15	0	< 15	0	< 15
	18	64	13	19	14	19	15	19
	35	125	49	38	54	39	60	39
	52	187	108	50	121	50	133	51

Generel information

Gulvarmaturer som tilluftsarmaturer til installation i hævede gulve af alle typer
Indblæsning enten direkte via det hævede gulv, hvis det er konstrueret som et trykbærende gulv, eller via en tilslutningsboks, der er forbundet til det lokale luftkanalsystem
Gitterkerne med drejede tilslutningsstænger fremstillet af plastpolyamid PA 6 UL94, V-0, flammehæmmende

Installation

Med forskudt udligningsring af ABS-plast UL94, V-0, flammehæmmende til præcis installation i det hævede gulv
Med fastgørelsesflange og spændefjeder til nem montering med forskellige bundpladestørrelser fra 10 mm.
Komponenten af plastpolyamid PA 6 UL94, V-0 centrerer gitterkernen og sikrer den samtidig mod vridning.

Luftstrømmens retning

Uden justerbar hvirvelenhed til vertikal luftstrøm
Med justerbar hvirvelenhed af ABS-plast UL94-V-0 til vertikal eller horisontal luftstrøm. Hvis det er nødvendigt, kan hvirvelenheden justeres manuelt

Smudsfanger

Uden smudsfanger og dermed uden spjældelement til volumenstrømsafbalancering
Med smudsfanger af ABS-plast UL94-V-0, der også fungerer som et justerbart spjældelement til volumenstrømsafbalancering

Plenumboks

Uden trykfordelingsboks til installation i pressede gulve
Med trykfordelingsboks af galvaniseret stål; trykfordelingsboks med Ø123 mm studs til tilslutning til luftkanalsystemet. Med indbygget luftfordelingselement for et jævnt flow til gulvarmaturet

Kriterier for ækvivalens

2 nominelle størrelser [mm]

2 versioner

Armatur overflade svarende til RAL7037, støvgrå
Armatur overflade svarende til RAL 9005, sort

Volumenstrømningsområde

1 – 59 l/s eller 4 – 213 m³/h

Temperaturforskel mellem indblæsningsluft og rumluft

-12 til +20 K

Crush resistance

> 5 kN

FBK

–

150

1 Type

FBK: Gulvarmatur

2 Overflade af gulvgitter og ring
1: Svarende til RAL 7037 (støvet grå)
2: Svarende til RAL 9005 (sort)

3 Luftstrømmens retning
Ingen angivelse: vertikal
V: vertikal, justerbar hvirvelenhed
H: horisontal, justerbar hvirvelenhed

4 Installation

Ingen angivelse: afstandsring til forskudte huller

KF: trimring og fastgørelse med fjederclips

5 Smudsfanger
Ingen angivelse: uden smudsfanger
SM: justering af strømningshastighed på bagsiden
SV: justering af strømningshastighed på forsiden (armatur front)

6 Plenumboks
Ingen angivelse: uden plenumboks
A: med plenumboks

7 Nominel størrelse [mm]
150, 200

Ordre eksempel: FBK-2-V-KF-SM-A/150

Type	FBK
Overflade af gulvgitter og ring	Svarende til RAL 9005 (sort)
Luftstrømmens retning	Vertikal, justerbar hvirvelenhed
Installation	Trimring og fastgørelse med fjederclips
Smudsfanger	Justering af strømningshastighed på bagsiden
Plenumboks	Med plenumboks
Nominel størrelse [mm]	150

Varianter, Produktdetaljer

FBK-1

Without clamping flange, without swirl unit

Dirt trap setting for volume flow balancing

For flow rate balancing (adjusting reduction), the height H4 is changed between the upper edge of the dirt trap and the lower edge of the floor grille.

Installation i pressede gulve uden trykfordelingsboks
Planlæg trykfordelingsbokse til rum med individuelle volumenstrømme og/eller indblæsningstemperaturer
Til hævede gulve (fra 10 mm panelstørrelse) med tæppebelægning skal du bruge gulvarmatur med fastgørelsesflange for bedre kantbeskyttelse
Fastgørelsesflanger er velegnede til at kompensere for tolerancer, når installationsåbningen skabes. En særlig tæt pasform opnås, når installationsåbningens mindste mål realiseres
Ved montering uden fastgørelsesflange i en forskudt åbning skal du bruge den medfølgende afstandsring for at sikre funktion og højdekompensation
Varianter med justerbar hvirvelenhed kan justeres manuelt. Indstillingsposition H giver en horisontal indblæsningsluftstrøm, indstillingsposition V giver en vertikal indblæsningsluftstrøm

De skematiske diagrammer er beregnet til at illustrere installationsdetaljerne.
