EK-JZ

Maksimal ytelse med maksimal størrelse

Maksimal størrelse, maksimal ytelse

B = 1.20 m, H = 2.03 m

Minimal lekkasje ved både høye og lave temperaturer på grunn av et to-nivå forseglingssystem

For mekaniske røykuttrekksystem og trykkanlegg

EK-JZ

TIL BRUG I MEKANISKE RØGUDSUGNINGSSYSTEMER OG TRYKSYSTEMER, SAMT TIL TILFØRSEL AF EKSTRA TILLUFT

Rektangulært røgkontrolspjæld med ventilationsfunktion, lav installationsdybde og stort tværsnit til opvarmning og røgudstødning med mekaniske røgudsugningssystemer, til tilførsel af ekstra tilluft og til brug i tryksystemer.

Nominelle størrelser 200 × 230 – 1200 × 2030 mm, til røggasstrømningshastigheder op til 105.235 m³/t eller 29.230 l/s ved 12 m/s, opstrømshastigheder på op til 20 m/s er mulige
Nem og enkel installation i eller på komponenter
Kabinet, spjældblad og aktuatorkabinet af kalciumsilikat
Trykniveau 2 (driftstryk:1000 til 500 Pa)
Automatisk frigivelse (AA), mulighed for manuel overstyring (MA)
Til røgudsugningskanaler fra 35 mm vægtykkelse
Luftlækage i lukket spjældblad i henhold til EN 1751, klasse 3
Luftlækage i kabinet i henhold til EN 1751, klasse C

Valgfrit udstyr og tilbehør:

Beskyttelsesgitter (forskellige konstruktioner)
Monteringsramme til røgudsugningskanaler af kalciumsilikat og stål
Integration i det centrale BMS med TROXNETCOM
Overfladebehandling til brug i ydervægge
C_mod = til røgudsugning og ventilation i kombinerede systemer, som giver mulighed for pneumatisk volumenstrømsudligning, da spjældbladet kan indtage mellempositioner
Installationstilbehør

Anvendelse

Anvendelse

Røgkontrolspjæld med CE-mærkning og ydeevnedeklaration til varme- og røgudsugning med mekaniske røgudsugningssystemer
Kan bruges til tilførsel af frisk luft (ekstra tilluft) til mekaniske røgudsugningssystemer
Kan bruges i tryksystemer
Kan bruges til ventilation, hvis det mekaniske røgudsugningssystem er certificeret (generel byggetilladelse) til brug med kombinerede systemer
Integration i det centrale BMS med TROXNETCOM

Specielle egenskaber

C_mod til røgudsugning og ventilation i kombinerede systemer, som giver mulighed for pneumatisk volumenstrømsudligning, da spjældbladet kan indtage mellempositioner
Opfylder kravene i EN 12101-8
Testet i henhold til EN 1366-2 og 1366-10 for brandmodstandsegenskaber
Luftlækage i lukket spjældblad i henhold til EN 1751, klasse 3 og luftlækage i kabinet i henhold til EN 1751, klasse C
Lavt lydeffektniveau og lavt differenstryk
Enhver luftstrømsretning
Manuel frigivelse er også mulig ved hjælp af TROXNETCOM
Langtidstest i henhold til EN 1366-10 med 20.000 åbne / lukke cyklusser

Klassifikation

EI 120/90 (v_edw-h_odw, i↔o) S1000 C_mod HOT 400/30 MA multi

Beskrivelse

Nominelle størrelser

200 × 430 – 1200 × 2030 mm
Kabinetlængde: L = 250 mm

Dele og egenskaber

Installationsretning er uafhængig af luftstrømmens retning
Trykniveau 2 (driftstryk: 1000 til 500 Pa)
Til automatisk og manuel frigivelse
Røgkontrolspjæld med ventilationsfunktion

Tilbehør 1

Monteringsramme til røgudsugningskanaler af kalciumsilikat og stål
Beskyttelsesgitter - trådnet eller firkantet perforeret metalplade
Beskyttelsesgitter - gitter med lige eller skrå lameller

Tilbehør 2

Åbn / luk aktuatorer med 24 V AC/DC eller 230 V AC forsyningsspænding
Netværksmoduler til integration med AS-i netværk
Netværksmoduler til andre standard bussystemer

Valgfrie produkter

TROXNETCOM

X-FANS kontrolenhed til styring af udsugning og røgudsugning
TROX-X røgudsugningsventilatorer fra X-FANS-underenheden
Røgudsugningsventilator til taginstallation BVDAX / BVD
Røgudsugningsventilator til væginstallation BVW / BVWAXN
Centrifugalventilator til røgudsugning BVREH / BVRA
Røgudsugnings jetventilatorer BVGAX / BVGAXN

Alle røgudsugningsventilatorer er testet i henhold til EN 12101-3, for F200 / F300 / F400 og F600, afhængigt af typen. Med CE-mærkning, ydeevnedeklaration og anvendelsesgodkendelse til det tyske marked.

Hastighedsjustering for røgudsugningsventilatorer

Certificeret frekvensomformer X FAN control
Sikker og præcis hastighedsjustering af røgudsugningsventilatorer både i systemer med en zone og flere zoner

Konstruktionsegenskaber

Rektangulær konstruktion
Røgkontrolspjældets aktuator styres af en reversibel åben / luk aktuator
Fjernbetjening med aktuator
Velegnet til tilslutning af beskyttelsesgitter eller tilslutning af monteringsrammer

Materialer og overflader

Kabinet, spjældblad og aktuatorkabinet af kalciumsilikat
Lejer af messing
Spjældaksler, drivarm og aksellejer af galvaniseret stål

Standarder og retningslinjer

Forordning om byggevarer
EN 12101-8 Røg- og varmekontrolsystemer - Røgkontrolspjæld
EN 1366-10 Testning af brandmodstandsevne for installationer - Røgkontrolspjæld
EN 1366-2 Testning af brandmodstandsevne for driftsinstallationer - Brandspjæld
EN 13501-4 Brandklassificering af byggevarer og bygningsdele ved hjælp af data fra brandmodstandstest
EN 1751 Ventilation i bygninger - Luftdistributionsudstyr

Vedligeholdelse

Røgkontrolspjæld skal være funktionsdygtige til enhver tid og skal vedligeholdes regelmæssigt, så de yder den nødvendige service.
Der kræves vedligeholdelse mindst hver 6. måned
Der skal udarbejdes en vedligeholdelsesrapport, og dokumenterne skal opbevares til reference
Røgkontrolspjældets funktionssikkerhed skal testes mindst hver sjette måned; dette skal arrangeres af ejeren af røgudsugningssystemet; funktionstest skal udføres i overensstemmelse med de grundlæggende vedligeholdelsesprincipper, der er anført i EN 13306 og DIN 31051. Hvis to tests i træk, den ene 6 måneder efter den anden, er vellykket, kan den næste test gennemføres et år senere
Afhængigt af, hvor spjældene er installeret, kan landespecifikke bestemmelser være gældende.
For nærmere oplysninger om vedligeholdelse og inspektion henvises til installations- og driftsvejledningen

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

Schematic illustration

① Casing

② Blades

③ Blade tip seal (special profile seal)

④ Side seal

⑤ Travel stop, bottom

⑥ Actuator

⑦ Cover fixing

⑧ Rating plate

⑨ Cover of the actuator encasing

⑩ Handle (to remove the cover)

⑪ Actuator encasing

⑫ Travel stop, top

Røgkontrolspjæld anvendes i mekaniske røgudsugnings-systemer. De bruges til udsugning af røggasser og til at tilføre ekstra luft til et eller flere brandrum.

Spjældene er fremstillet af kalciumsilikatplader og åbnes af en indkapslet aktuator; når der opdages røg, udløses aktuatoren af et signal enten fra en røgdetektor i kanalen eller fra et brandalarmsystem.

Røgkontrolspjæld har to sikre positioner: åben og lukket. I tilfælde af brandsikre røgkontrolspjæld til flere rum er den sikre position enten "åben" eller "lukket", afhængigt af brandstedet og retningen af røgen, der skal suges ud. Hvis den sikre position er "åben", skal det frie område bibeholdes, selv i tilfælde af brand.

Bladene på EK-JZ bevæger sig til den definerede sikre position, når de modtager et automatisk eller manuelt udløst styresignal. I henhold til den angivne tidstemperaturkurve kan EK-JZ stadig åbne eller lukke helt efter 25 minutter (MA, manuel udløsning).

Med EK-JZ-produkttypen er det også muligt at ændre positionen til brug for modulering (Cmod) og dermed en pneumatisk justering i ventilationsdriften i et kombineret system ved at flytte til mellemliggende positioner i spjældbladfeltet.

Der kræves regelmæssig vedligeholdelse af røgkontrolspjældet for at sikre funktionel pålidelighed.

Nominelle størrelser B × H	200 × 430 mm – 1200 × 2030 mm
Længde af kabinet [mm]	250 mm
Luftmængdeområde	Op til 29.230 l/s eller op til 105.235 m³/h
Differenstrykområde	Trykniveau 2: -1000 – 500 Pa
Driftstemperatur	Mindst -30 til 50°C; temperaturen bør ikke falde under dugpunktet
Opstrømshastighed*	Op til 12 m/s ved maksimal dimension og ≤ 20 m/s ved spjældstørrelser på op til 1200 × 1830 mm, ellers kræves teknisk afklaring.

* Data gælder for ensartede opstrøms- og nedstrømsforhold for røgkontrolspjældet

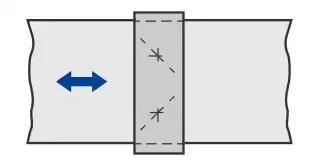

Installation type A, in a duct

Ducted on both sides, any airflow direction

Hurtigvalgsstabellerne i Easy Product Finder giver et godt overblik over luftmængder for forskellige luftstrømningshastigheder samt differenstryk
Præcise værdier baseret på projektspecifikke data kan bestemmes med vores designprogram; Easy Product Finder
Du finder Easy Product Finder på vores hjemmeside

Rektangulære eller firkantede røgkontrolspjæld i henhold til produktstandard EN 12101-8, testet i henhold til EN 1366-10 og EN 1366-2, til brug i røgudsugningssystemer.

Røgkontrolspjæld anvendes ikke kun til udsugning af røg, varme og forbrændingsprodukter fra et brandrum, men også til kontrolleret udsugning af farlige og giftige forbrændings- og brandslukningsgasser. EK-JZ røgkontrolspjæld kan også anvendes i tryksystemer og som overtryksspjæld i gasbrandslukningssystemer. Også til udsugning af røggasser og til tilførsel af ekstra luft til mekanisk røgudsugning i et eller flere brandrum og i alle listede systemer af samme type, der skal opfylde moduleringskravene.

EK-JZ kan anvendes i kombinerede røgudsugningsanlæg, der er godkendt til kontrolleret ventilation. Det brandsikre røgkontrolspjæld til flere rum er velegnet til montering i og på brandsikre røgudsugningskanaler eller røgudsugningsskakte og i brandsikre standardbærende konstruktioner.

Styringen af åbne/lukke-aktuatorer kan gennemføres med styringsmoduler, der er fabriksfortrådet, eller med busmoduler inde i det temperaturbestandige aktuatorkabinet.

Klassificering

EI 120/90 (v_edw-h_odw, i↔o) S1000 C_mod HOT 400/30 MA multi

Specielle egenskaber

C_mod til røgudsugning og ventilation i kombinerede systemer, som giver mulighed for pneumatisk volumenstrømsudligning, da spjældbladet kan indtage mellempositioner
Opfylder kravene i EN 12101-8
Testet i henhold til EN 1366-2 og 1366-10 for brandmodstandsegenskaber
Luftlækage i lukket spjældblad i henhold til EN 1751, klasse 3 og luftlækage i kabinet i henhold til EN 1751, klasse C
Lavt lydeffektniveau og lavt differenstryk
Enhver luftstrømsretning
Manuel frigivelse er også mulig ved hjælp af TROXNETCOM
Langtidstest i henhold til EN 1366-10 med 20 000 åbne / lukke cyklusser

Materialer og overflader

Kabinet, spjældblad og aktuatorkabinet af kalciumsilikat
Lejer af messing
Spjældaksler, drivarm og aksellejer af galvaniseret stål

Teknisk data

Nominelle størrelser: B × H: 200 × 430 mm – 1200 × 2030 mm
Længde af kabinet: 250 mm
Luftmængdeområde: Pp til 29.230 l/s eller op til 105.235 m³/h
Differenstrykområde: Trykniveau 2: -1000 til 500 Pa
Driftstemperatur: -30 til 50°C; temperaturen bør ikke falde under dugpunktet
Opstrømshastighed*: Op til 12 m/s ved maksimal dimension og ≤ 20 m/s ved spjældstørrelser på op til 1200 × 1830 mm, ellers kræves teknisk afklaring

* Data gælder for ensartede opstrøms- og nedstrømsforhold for røgkontrolspjældet

Tilbehør

Tilkoblet installationsramme og beskyttelsesgitter på driftssiden og/eller installationssiden.

Installationsramme til røgudsugningskanaler af kalciumsilikat og stål
Beskyttelsesgitter - trådnet eller firkantet perforeret metalplade
Beskyttelsesgitter - ydervægsrist eller ventilationsgitter

Åben/luk-aktuatorer til styring af røgspjæld, med automatisk (AA) eller manuel frigivelse (MA).

Valgfrit kontrol- eller kommunikationsmodul til integration med det centrale BMS.

Forsyningsspænding 24 V AC/DC eller 230 V AC
Grænsekontakter til registrering af slutpositionerne ÅBEN og LUKKET
Overstyring i op til 25 minutter
Modul til styring af røgkontrolspjæld (ekstraudstyr)
Indikatorlamper til at angive spjældbladets position
Overvågning af signalmodtagelse

Dimensioneringsdata

qᵥ _______________________ [m³/h]

Δp_st _____________________ [Pa]

Luft-regenereret støj

LPA _____________________ [dB(A)]

EK-JZ

–

1200 × 2030

B24A

P1 - RAL...

1 Type

EK-JZ: Røgkontrolspjæld i henhold til EN 12101-8

2 Kabinet – Set fra driftssiden

R: På højre side (som standard)

L: På venstre side

3 Justering af spjældbladene

Ingen angivelse: Horisontal justering af spjældbladet (standard)

V: Vertikal justering af spjældbladet

4 Overfladebehandling

Ingen angivelse: Ingen (standard)

C1: PROMAT SR-imprægnering

5 Destinationsland
DE Tyskland
CH Schweiz
AT Østrig
PL Polen
Andre destinationsland på forespørgsel

6 Nominel størrelse [mm]
B × H (B i intervaller på 50 mm; H i intervaller på 200 mm)

Fra 200 × 230 til 1200 × 2030

7 Ekstraudstyr 1

Ingen angivelse: Ingen (standard)

01 Fastgørelsesfaner (antal afhænger af B x H)

Kun ved horisontal justering af spjældbladet
02 Nedre HT-tætning

03 Nedre HT-tætning og fastgørelsesfaner (antal afhænger af B x H)

04 Side HT-tætning

05 Nedre og side HT-tætninger

06 Nedre og side HT-tætninger og fastgørelsesfaner (antal afhænger af B x H)

07 Side HT-tætning og fastgørelsesfaner (antal afhænger af B x H)

08 Øvre HT-tætning (speciel)

09 Øvre (speciel) og side HT-tætninger

10 Øvre HT-tætning (speciel) og fastgørelsesfaner (antal afhænger af B x H)

11 Øvre (speciel) og side HT-tætning og fastgørelsesfaner (antal afhænger af B x H)

12 Loftsfastgørelsesfaner (dobbelt antal afhænger af B x H)

Kun ved vertikal justering af spjældbladet
13 Øvre HT-tætning (speciel)
14 Øvre (speciel) og side HT-tætning
15 Øvre HT-tætning (speciel) og fastgørelsesfaner (antal afhænger af B x H)
16 Øvre (specielle) og side HT-tætninger og fastgørelsesfaner (antal afhænger af B x H)

8 Tilbehør 1

Ingen angivelse: Ingen

F Monteringsramme, galvaniseret stål, beskyttelsesgitter

A Gitter, 20 × 20, galvaniseret stål

B Kvadratisk, perforeret metalplade, 10 × 10, galvaniseret stål

C Gitter med skrå lameller i aluminium

D Gitter med skrå lameller i aluminium, yderligere med falset trådnet, 20 × 20, galvaniseret stål

E Gitter med skrå lameller i aluminium, yderligere med svejset trådnet, 6 × 6 mm, galvaniseret stål

Bogstav 1 henviser til driftssiden, uden fastgørelse på driftssiden: 0
Bogstav 2 angiver installationssiden, uden fastgørelse på installationssiden: 0
Eksempel:
FA: Monteringsramme på driftssiden. Gitter, 20 × 20 på installationssiden
Enhver kombination er mulig

9 Tilbehør 2
Aktuator
B24 Aktuator, Belimo, 24 V AC/DC

B24SR Aktuator, Belimo, 24 V AC/DC, kontinuerlig styring med driftsområde på 2 - 10 V DC, ventilationsfunktion C_mod¹

B230 Aktuator, Belimo, 230 V AC

Aktuator kombineret med TROX-styrmodul

B24A Aktuator, Belimo, 24 V AC/DC med TROXNETCOM-styrmodul AS-EM/EK ²

B24AS Aktuator, Belimo, 24 V AC/DC med TROXNETCOM-styrmodul AS-EM/SIL2 ²

B24AM Aktuator, Belimo, 24 V AC/DC med TROXNETCOM-styrmodul AS-EM/M, til funktion C_mod¹

Andre kommunikationsmoduler:

B24BKNE Aktuator, Belimo, 24 V AC/DC, Belimo kommunikations- og strømforsyningsenhed BKNE230-24

B24C Aktuator, Belimo, 24 V AC/DC, BV-Control kommunikations- og strømforsyningsenhed med SLC®-teknologi BC24 G2)

B24D Aktuator Belimo, 24 V AC/DC, Agnosys brandspjæld røgkontrolspjældmodul BRM-10-F-ST

B230D Aktuator Belimo, 230 V AC, Agnosys brandspjæld og røgkontrolspjældmodul BRM-10-F

1 Funktion Cmod for spjældblad i mellemstilling

2 AS-i-systemet er baseret på den industrielle standard AS-interface

10 Overfladebehandling (tilbehør 1)

Ingen angivelse: Ingen (standard)

P1 Pulverlakeret, angiv RAL CLASSIC-farve

PS Pulverlakeret, angiv DB-farve
Glansniveau:

RAL 9010 50 %

RAL 9006 30 %.

Alle andre RAL-farver 70 %.

Ordre eksempel: EK-JZ-R-V-C1/DE/800 × 1030/14/A0/B24A/P1-RAL9010-50%

Kabinet – Set fra driftssiden	Driftsside, på højre side
Justering af spjældbladene Overfaldebehandling	Vertikal Imprægnering
Destinationsland	Tyskland
Nominel størrelse	800 × 1030
Ekstraudstyr 1	Øvre (speciel) og side HT-tætning
Tilbehør 1	Beskyttelsesgitter på driftssiden
Tilbehør 2 Overfladebehandling (tilbehør 1)	Aktuator, Belimo, 24 V AC/DC med TROXNETCOM-styrmodul AS-EM/EK Beskyttelsesgitter: Pulverlakeret, RAL9010, ren hvid, glans 50%

Dimensioner og vægt

Vægt [kg], bredde 200 – 650 mm

L	H	B
L	H	200	250	300	350	400	450	500	550	600	650
250	230	21	22	23	24	25	27	28	29	30	31
250	430	29	31	32	33	35	36	38	39	41	42
250	630	37	39	41	43	44	46	48	50	51	53
250	830	46	48	50	53	54	56	58	61	62	64
250	1030	54	56	59	61	63	66	68	70	73	75
250	1230	62	65	67	70	73	75	78	81	83	86
250	1430	71	73	76	79	82	85	88	91	94	97
250	1630	79	82	85	88	92	95	98	101	105	108
250	1830	87	91	94	98	101	105	108	112	115	119
250	2030	95	99	103	107	111	114	118	122	126	130

Vægt [kg], bredde 700 – 1200 mm

L	H	B
L	H	700	750	800	850	900	950	1000	1050	1100	1150	1200
250	230	32	34	35	36	37	38	39	40	42	43	44
250	430	44	45	47	48	49	51	52	54	55	57	58
250	630	55	57	58	60	62	64	65	67	69	71	72
250	830	66	69	70	72	75	77	78	80	83	85	87
250	1030	77	80	82	84	87	89	91	94	96	98	101
250	1230	89	91	94	97	99	102	104	107	110	112	115
250	1430	100	103	106	109	112	115	117	120	123	126	129
250	1630	111	114	118	121	124	127	130	134	137	140	143
250	1830	122	126	129	133	136	140	143	147	150	154	158
250	2030	134	137	141	145	149	153	156	160	164	168	172

Ekstraudstyr, Tilbehør 1 og 2, Eksempler på ledningsføring og teknisk data, Building management system (BMS)

Ingen angivelse: Ingen (standard)

01 Fastgørelsesfaner (antal afhænger af B x H)

Kun ved horisontal justering af spjældbladet

02 Nedre HT-tætning

03 Nedre HT-tætning og fastgørelsesfaner (antal afhænger af B x H)

04 Side HT-tætning

05 Nedre og side HT-tætninger
06 Nedre og side HT-tætninger og fastgørelsesfaner (antal afhænger af B x H)

07 Side HT-tætning og fastgørelsesfaner (antal afhænger af B x H)

08 Øvre HT-tætning (speciel)

09 Øvre (speciel) og side HT-tætninger

10 Øvre HT-tætning (speciel) og fastgørelsesfaner (antal afhænger af B x H)

11 Øvre (speciel) og side HT-tætning og fastgørelsesfaner (antal afhænger af B x H)

12 Loftsfastgørelsesfaner (dobbelt antal afhænger af B x H)

Kun ved vertikal justering af spjældbladet

13 Øvre HT-tætning (speciel)

14 Øvre (speciel) og side HT-tætning

15 Øvre HT-tætning (speciel) og fastgørelsesfaner (antal afhænger af B x H)

16 Øvre (specielle) og side HT-tætninger og fastgørelsesfaner (antal afhænger af B x H)

Tilbehør 1

F, A, B, C, D, E – Monteringsramme og beskyttelsesgitter

Anvendelse

Der kræves en monteringsramme (F) til røgudsugningskanaler af stål. Beskyttelsesgitter er monteret på spjældet eller i enden af kanalerne; denne anvendelse er godkendt på grundlag af en brandtest i henhold til EN 1366-10
Det frie areal af beskyttelsesgitteret er ca. 80 % for krympet trådnet (A) og ca. 70 % for perforerede metalplader
Afdækningsgitter i varianterne C, D og E dækker EK-JZ's bladsektion, men ikke aktuatorens kabinet
Hvis du bestiller et afdækningsgitter separat, kan du vælge en størrelse, der dækker spjældbladene og aktuatorkabinettet, og fastgøre gitteret langs skaktens væg
Monteringsrammerne er fabriksmonteret og indgår som en enhed
Monteringsrammerne og afdækningsgitre kan også bestilles separat
Afdækningsgitter og tilbehør leveres separat

Materialer og overflader

F: Monteringsramme af galvaniseret stål

Beskyttelsesgitre

A: Krympet trådnet af galvaniseret stål
B: Perforeret metalplade af galvaniseret stål
C: Gitter med skrå lameller af aluminium
D: Gitter med skrå lameller af aluminium, med krympet trådnet af galvaniseret stål
E: Gitter med skrå lameller af aluminium, svejset trådnet af galvaniseret stål
Alle fastgørelsesdele kan pulverlakeres

Monteringsrammer og gitre

Driftsside	Installationsside	Ordrekode
Monteringsramme	–	F0
–	Monteringsramme	0F
Monteringsramme	Monteringsramme	FF
Gitter A	–	A0
–	Gitter A	0A
Gitter A	Gitter A	AA
Gitter B	–	B0
–	Gitter B	0B
Gitter B	Gitter B	BB
Gitter C	–	C0
–	Gitter C	0C
Gitter C	Gitter C	CC
Gitter D	–	D0
–	Gitter D	0D
Gitter D	Gitter D	DD
Gitter E	–	E0
–	Gitter E	0E
Gitter E	Gitter E	EE

A: Krympet trådnet, 20 × 20 × 1,8 mm, galvaniseret stål (AG-E)
B: Kvadratisk perforeret metalplade, 10 × 10 mm, galvaniseret stål (AG-E)
C: Gitter med skrå lameller i aluminium (ALG-E)
D: Gitter med skrå lameller i aluminium, yderligere med krympet trådnet, 20 × 20 x 1,8 mm, galvaniseret stål (ALG-E)
E: Gitter med skrå lameller i aluminium, yderligere med svejset trådnet, 6 × 6 mm, galvaniseret stål (ALG-E)
Enhver kombination er mulig

Tilbehør 2

Anvendelse

Åben/luk-aktuatorer til åbning og lukning af røgkontrolspjæld, med automatisk (AA) eller manuel frigivelse (MA)
Med indbyggede grænsekontakter til fastholdelse af slutpositioner
Overstyringskontrol i op til 25 minutter
Omgivelsestemperatur ved normal drift: -30 to 50 °C, op til 95%, uden temperaturer under dugpunktet, ingen kondensering (EN 60730-1)
To integrerede grænsekontakter med voltfri kontakter kan angive spjældbladets position (ÅBEN og SLUKKET)
24 V-aktuatorens tilslutningskabler er forsynet med plugs, som sikrer hurtig og nem tilslutning til TROX AS-i bussystemet
230 V AC-aktuatorens tilslutningskabel er forsynet med en kappe for enden af ledningen

Varianter

B24

24 V AC/DC forsyningsspænding
BEN24-ST TR: Drejningsmoment 15 Nm
BEE24-ST TR: Drejningsmoment 25 Nm
BE24-12-ST TR: Drejningsmoment 40 Nm

B230

230 V AC forsyningsspænding
BEN230 TR: Drejningsmoment 15 Nm
BEE230 TR: Drejningsmoment 25 Nm
BE230-12 TR: Drejningsmoment 40 Nm

B24-SR

BEN24-SR: Drejningsmoment 15 Nm
BEE24-SR: Drejningsmoment 25 Nm

Det drejningsmoment, der kræves for at betjene et røgkontrolspjæld, afhænger af størrelsen, og derfor kan man ikke frit vælge aktuatortype.

Installationsoplysninger

Føring af det elektriske tilslutningskabel gennem aktuatorens kabinet kræver et boret hul af den nøjagtige størrelse (Ø maks. + 1 mm)
Der kræves et kabelspændebeslag
For nærmere oplysninger om vedligeholdelse og inspektion henvises til installations- og driftsvejledningen

LEDNINGSEKSEMPEL 24 V AC / DC

Aktuator	BEN24-ST	BEE24-ST	BE24-ST
Forsyningsspænding (AC)	AC 19,2 – 28,8 V, 50/60 Hz
Forsyningsspænding (DC)	DC 21,6 – 28,8 V, 50/60 Hz
Strømforbrug – når den er i drift	3 W	2.5 W	12 W
Strømforbrug – i tomgang	0,1 W		0,5 W
Strømstyrke til dimensionering af kabler	Imax. 8,2 A ved 5 ms
Drejningsmoment	15 Nm	25 Nm	40 Nm
Driftstid for 90°	< 30 s
Grænsekontakter	2 × EPU
Koblingsstrøm	1 mA – 3 A (0,5 A induktivt), AC 250 V		1 mA – 6 A (0,5 A induktivt), AC 250 V
Grænseafbryder – åben	5°		3°
Grænseafbryder – lukket	80°		87°
Tilslutningskabel – aktuator	Kabel 1 m, 3 × 0,75 mm², halogenfri
Tilslutningskabel – grænsekontakter	Kabel 1 m, 6 × 0,75 mm², halogenfri
IEC beskyttelsesklasse	III sikkerhed ekstra lav spænding (SELV)
Beskyttelsesniveau	IP 54
EC conformity	CE i henhold til 2014/30/EU Lavspændingsdirektiv CE i henhold til 2014/35/EU
Driftstemperatur	-30 til 55 °C
Vægt	0,9 kg	1,1 kg	2,7 kg

LEDNINGSEKSEMPEL 230 V AC

Aktuator	BEN230 TR	BEE230 TR	BE230 TR
Forsyningsspænding (AC)	AC 198 – 264 V, 50/60 Hz
Strømforbrug – når den er i drift	4 W	3.5 W	8 W
Strømforbrug – i tomgang	0,4 W		0,5 W
Strømstyrke til dimensionering af kabler	Imax. 4 A ved 5 ms		Imax. 7.9 A ved 5 ms
Drejningsmoment	15 Nm	25 Nm	40 Nm
Driftstid for 90°	< 30 s
Grænsekontakter	2 × EPU
Koblingsstrøm	1 mA – 3 A (0,5 A induktivt), AC 250 V		1 mA – 6 A (0,5 A induktivt), AC 250 V
Grænseafbryder – åben	5°		3°
Grænseafbryder – lukket	80°		87°
Tilslutningskabel – aktuator	Kabel 1 m, 3 × 0,75 mm², halogenfri
Tilslutningskabel – grænsekontakter	Kabel 1 m, 6 × 0,75 mm², halogenfri
IEC beskyttelsesklasse	II forstærket isolering
Beskyttelsesniveau	IP 54
EC conformity	CE i henhold til 2014/30/EU Lavspændingsdirektiv CE i henhold til 2014/35/EU
Driftstemperatur	-30 til 55 °C		-30 til 50 °C
Vægt	0,9 kg	1,1 kg	2,7 kg

LEDNINGSEKSEMPEL 24 V AC / DC

Aktuator	BEN24-SR	BEE24-SR
Forsyningsspænding (AC)	AC 19,2 – 28,8 V, 50/60 Hz
Forsyningsspænding (DC)	DC 21,6 – 28,8 V, 50/60 Hz
Strømforbrug – når den er i drift	3 W
Strømforbrug – i tomgang	0,3 W
Strømstyrke til dimensionering af kabler	Imax. 8,2 A ved 5 ms
Drejningsmoment	15 Nm	25 Nm
Driftstid for 90°	< 30 s
Grænsekontakter	2 × EPU
Koblingsstrøm	1 mA – 3 A (0,5 A induktivt), AC 250 V
Grænseafbryder – åben	5°
Grænseafbryder – lukket	80°
Tilslutningskabel – aktuator	Kabel 1 m, 4 × 0,75 mm², halogenfri
Tilslutningskabel – grænsekontakter	Kabel 1 m, 6 × 0,75 mm², halogenfri
IEC beskyttelsesklasse	III sikkerhed ekstra lav spænding (SELV)
Protection level	IP 54
EC conformity	CE i henhold til 2014/30/EU Lavspændingsdirektiv CE i henhold til 2014/35/EU
Driftstemperatur	-30 to 55 °C
Vægt	1,1 kg	0,9 kg

Grænseflader til systemer på højere niveau

TROX brand- og røgsikringssystemer har standardiserede grænseflader til centrale BMS. I det enkleste tilfælde består grænsefladen af diskrete signalkontakter, der forbinder de vekslende inputs og outputs fra TROX-systemer og andre bygningskomponenter.

Kontrol- og kommunikationsmoduler til røgkontrolspjæld

Ordrekode	B24A	B24AS	B24AM	B24BKNE	B24C	B230D	B24D
Modul type	AS-EM/EK	AS-EM/SIL2	AS-EM/M	BKNE230-24	BC24	BRM-10-F	BRM-10-F-ST
EK2-EU	×	×	×	×	×	×	×
EK-JZ	×	×	×	×	×	×	×

Bemærk:
De beskrevne røgkontrolspjæld, aktuatorer og kommunikationsmoduler er hver især blevet verificeret af fabrikanten som en enhed med hensyn til brandbeskyttelse og må derfor kun anvendes i sådanne konstellationer.

B24A – AS-EM/EK

Anvendelse

Modul til styring af røgkontrolspjæld
Registrering af spjældbladets positioner ÅBEN og LUKKET
Aktuatorer kan startes, selv uden kommunikation med styringen
LED'er for ÅBEN og LUKKET positioner; overvågning af fejl i driftstiden
Integreret AS-Interface slave
Overvågning af signalmodtagelse
Master kan bruges til at overvåge spjældbladets driftstid
Forsyningsspænding af modulet og 24 V DC-aktuatoren ved hjælp af AS-interface ( 2-trådsstyring)
Plug-in-tilslutning til Belimo aktuatorer (fabriksmonteret og kablet)

Brug: B24A – Monteret på røgkontrolspjældet

Beskrivelse	AS-EM/EK
Elektrisk design	4 inputs/3 outputs
Output funktion	PNP transistor
Forsyningsspænding	26,5 – 31,6 V DC
Strømforbrug, inklusiv aktuator	450 mA
Inputs:
Switching	DC PNP
Sensorspændingsforsyning	AS-i
Spændingsområde	18 – 30 V AC
Med kortslutningsbeskyttelse	Ja
Koblingsniveau – stærkt signal 1	10
Input strøm høj/lav	> 7 mA/< 2 mA
Input karakteristik	IEC 61131-2 Type 2
Outputs, PNP:
Galvanisk isoleret	Nej
Maks. strømbelastning pr. output	400 mA pr. output/400 i alt (fra AS-i)
Outputs, relæ:
Galvanisk isoleret	Ja
Maksimal spænding	32 V
Maks. strømbelastning	500 mA
Omgivelsestemperatur	-5 til 75 °C
Beskyttelsesniveau, IEC-beskyttelsesklasse	IP 42
AS-i profil	S-7.A.E
I/O konfiguration	7 Hex
ID kode	7 Hex
EMC	EN 61000-6-2; EN 61000-6-3

B24AS – AS-EM/SIL2

Anvendelse

Modul til styring af røgkontrolspjæld
Registrering af spjældbladets positioner ÅBEN og LUKKET
Godkendt op til SIL2 i henhold til IEC/EN 61508
Integreret AS-interface
Overvågning af signalmodtagelse
Master kan bruges til at overvåge spjældbladets aktuators driftstid
Tilslutning med terminaler
Forsyningsspænding af modulet og 24 V DC-aktuatoren ved hjælp af AS-interface (2-trådsstyring)
Plug-in-tilslutning til Belimo aktuatorer (fabriksmonteret og kablet)

Brug: B24AS – Monteret på røgkontrolspjældet

Beskrivelse	AS-EM/SIL2
Forsyningsspænding	26,5 – 31,6 V DC
Strømforbrug	< 400 mA fra AS-i
Maks. strømbelastning pr. output	340 mA
Max. strømbelastning pr. modul	340 mA
LED status:
AS-i power	1 × grøn
PeripheralFault	1 × rød, blinkende
ComError	1 × red, static
Output Q0	1 × gul (DO0)
Output Q1	1 × gul (DO1)
Input status LED SI-1	1 × gul
Input status LED SI-2	1 × gul
Input status DI0	1 × gul (DI0)
Input status DI1	1 × gul (DI1)
Input status DI2	1 × gul (DI2)
Binary inputs	2 outputs med transistor (typisk 24 V DC fra AS-i, spændingsområde 18 – 30 V)
Driftstemperatur	-20 til 70 °C
Lagertemperatur	-20 til 75 °C
Beskyttelsesniveau, IEC-beskyttelsesklasse	IP 54
Kabinetmateriale	Plast
AS-i profil	S-7.B.E (sikkerhed på arbejdspladsen) og S7.A.E (motormodul)
EMC	EN 61000-6-2; EN 61000-6-3

B24AM – AS-EM/M

Anvendelse

Modul til styring af røgkontrolspjæld med Cmod funktion:
Registrering af spjældbladets slutpositioner (LUKKET og ÅBENT)
Tidsstyret valg af 13 mellempositioner for spjældbladet (åbningsvinkel mellem 0° og 90°)
Aktuatorer kan startes selv uden styringskommunikation
Nødposition kan indstilles (ÅBEN eller LUKKET)
LED'er for ÅBEN og LUKKET positioner; overvågning af fejl i driftstiden
Integreret AS-interface-slave
Overvågning af signalmodtagelse
Master kan bruges til at overvåge spjældbladets aktuators driftstid
Forsyningsspænding af modulet og 24 V DC-aktuator ved hjælp af AS-interface (2-trådsstyring)
Plug-in-tilslutning til Belimo-aktuatorer

Brug: B24AM – Monteret på røgkontrolspjældet

Beskrivelse	AS-EM/M
Elektrisk design	4 inputs/3 outputs
Output funktion	PNP transistor
Forsyningsspænding	26,5 – 31,6 V DC
Strømforbrug, inklusiv aktuator	450 mA
Inputs:
Switching	DC PNP
Sensorspændingsforsyning	AS-i
Spændingsområde	18 – 30 V AC
Med kortslutningsbeskyttelse	Ja
Koblingsniveau – stærkt signal 1	10
Input strøm høj/lav	> 7 mA/< 2 mA
Input karakteristik	IEC 61131-2 Type 2
Outputs, PNP
Galvanisk isoleret	Nej
Maks. strømbelastning pr. output	400 mA pr. output/400 i alt (fra AS-i)
Outputs, relæ:
Galvanisk isoleret	Ja
Maksimal spænding	32 V
Maks. strømbelastning	500 mA
Omgivelsestemperatur	-5 til 75 °C
Beskyttelsesniveau, IEC-beskyttelsesklasse	IP 42
AS-i profil	S-7.A.E
I/O konfiguration	7 Hex
ID kode	7 Hex
EMC	EN 61000-6-2; EN 61000-6-3

B24BKNE – KOMMUNIKATIONSMODUL

Anvendelse

Kommunikations- og strømforsyningsenhed til 24 V-aktuatorer i røgudsugningsapplikationer, status-LED'er, bevarelse af spjældstyringens input-signal, 230 V AC-tilslutning, 1 m kabel, fri for halogener

Brug: B24BKNE – BKNE230-24 kommunikationsmodul

Beskrivelse	BKNE230-24
Nominel spænding	230 V AC 50/60 Hz
Funktionsområde	198 – 264 V AC
Klassificering	19 VA (inklusiv aktuator)
Strømforbrug	10 W (inklusiv aktuator)
Længde / tværsnit	På aktuatoren = 1 m, 3 (6*) × 0,75 mm² (halogenfri)
IEC beskyttelsesklasse	II (beskyttelsesisolering)
Omgivelsestemperatur	-30 til 50 °C
Opbevaringstemperatur	-40 til 80 °C
Beskyttelsesniveau	IP 54
EC overensstemmelse	EMC i henhold til 89/336/EEC, 73/23/EEC
Mode of action	Type 1 (EN60730-1)
Software-klasse	A (EN60730-1)
Vedligeholdelse	Vedligeholdelsesfri
Vægt	680 g

B24C – Communication module

Anvendelse

SLC®-teknologi
BC 24-modulet anvendes til styring af spjæld aktuatorer
Strømforsyning og kommunikation er implementeret med et udskifteligt to-ledet kabel, SLC24-16B-system.
En termoelektrisk udløsermekanisme og en røgdetektor til kanaler kan tilsluttes uden behov for yderligere enheder

Brug: B24C – BC24-G2 kommunikationsmodul fra BV-Control AG

Beskrivelse	B24C
Nominel spænding	Fra SLC® kontrolmodul
Strømforbrug	1 W
Tilslutninger	Stikforbindelser, skrueterminaler
Spjældets strømforsyning	24 V
Omgivelsestemperatur	-20 til 50 °C
Storage temperature	-20 til 80 °C
Luftfugtighed	95 % rh, ingen kondensering
Vægt	255 g
B × H × T	114 × 153 × 54 mm
Max. impulse voltage	2.5 kV (EN60730-1)

B24D, B230D – KOMMUNIKATIONSMODUL

Anvendelse

AGNOSYS-system
BRM-F-ST-modulet anvendes til overvågning og styring af røgkontrolspjæld
Der kan tilsluttes op til 126 moduler i en ring-topologi

Brug:

B24D – AGNOSYS BRM10FST kommunikationsmodul
B230D – AGNOSYS BRM10F kommunikationsmodul

Beskrivelse	B24D/B230D
Nominel spænding	18 – 32 V DC (typisk 24 V)
Tilslutninger	Stikforbindelser, skrueterminaler
Spjældets strømforsyning	24/230 V AC 24 V DC
Omgivelsestemperatur	0 til 45 °C
Luftfugtighed	90 % rh, ingen kondensering
Vægt	510 g
B × H × T	158 × 180 × 65 mm

Downloads

Produktoplysninger

Product data sheet Type EK-JZ

EK-JZ_PD_2023_09_26_DE_en Product data sheet 1,3 MB pdf

Brochurer

Universal. Modular. Safe. - Smoke extraction - EK-KZ

SF_2021_08_EK-JZ_DE_en_web Sales Flyer 770 KB pdf

Certifikater

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 KB pdf
Declaration of performance EK-JZ

EK-JZ_DoP_2024_01_DE_en Declaration 650 KB pdf
Environmental Product Declaration EK-JZ

EK-JZ_EPD_2024_03_DE_en Environmental Product Declarations 390 KB pdf

Brugsanvisninger

Installation and operating manual Type EK-JZ

EK-JZ_IOM_A00000061302_V3_2024_01_GB_en Installation and operating manual 10 MB pdf

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

EK-JZ

TIL BRUG I MEKANISKE RØGUDSUGNINGSSYSTEMER OG TRYKSYSTEMER, SAMT TIL TILFØRSEL AF EKSTRA TILLUFT

Anvendelse

Beskrivelse

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

Dimensioner og vægt

Ekstraudstyr, Tilbehør 1 og 2, Eksempler på ledningsføring og teknisk data, Building management system (BMS)

Tilbehør 1

F, A, B, C, D, E – Monteringsramme og beskyttelsesgitter

Tilbehør 2

LEDNINGSEKSEMPEL 24 V AC / DC

LEDNINGSEKSEMPEL 230 V AC

LEDNINGSEKSEMPEL 24 V AC / DC

B24A – AS-EM/EK

B24AS – AS-EM/SIL2

B24AM – AS-EM/M

B24BKNE – KOMMUNIKATIONSMODUL

B24C – Communication module

B24D, B230D – KOMMUNIKATIONSMODUL

Downloads

Produktoplysninger

Product data sheet Type EK-JZ

Brochurer

Universal. Modular. Safe. - Smoke extraction - EK-KZ

Certifikater

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Declaration of performance EK-JZ

Environmental Product Declaration EK-JZ

Brugsanvisninger

Installation and operating manual Type EK-JZ

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE
