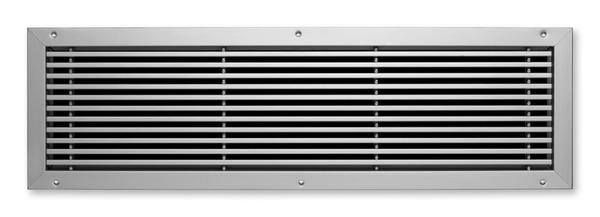

BOLD KOLLISIONSBESTANDIG VENTILATIONSGITTER AF ALUMINIUM, MED FASTE HORISONTALE LAMELLER

Gitter til montering i gymnastiksale og sportshaller. AWT har en kuglestødstyrke, der er i overensstemmelse med DIN 18032, del 3. Robust konstrueret til- eller udluftsgitter med faste horisontale profilerede lameller.

Ventilationsgitter med specialprofilerede lameller (rektangulært tværsnit)

Nominelle størrelser 325 × 125 – 1225 × 325 mm
Volumenstrømsområde 17 – 950 l/s eller 61 – 3420 m³/h
Gitterfront af aluminium med anodiseret overflade
Testet til montering i gymnastiksale
Frontkant med forsænkede huller, 30 mm brede

Valgfrit udstyr og tilbehør

Gitterfront i RAL CLASSIC-farver
Underramme til montering

Anvendelse

Anvendelse

Ventilationsgitter af typen AWT til til- eller fraluft
Til gymnastiksale
Opfylder kravene til slagfasthed i DIN 18032, del 3
Retningsbestemt udblæsning af tilluft til mixed flow-ventilation
Til variabel og konstant volumenstrøm
Til temperaturforskelle mellem tilluft og rumluft fra -12 til +4 K
Til montering i vægge, vindueskarme og rektangulære kanaler

Særlige egenskaber

Fastmonterede blade
Forsænkede huller

Nominelle størrelser

Nominel længde: 325, 425, 525, 625, 825, 1025, 1225 mm
Nominel højde: 125, 225, 325 mm

Andre dimensioner på forespørgsel

Beskrivelse

Dele og egenskaber

Rektangulære kantprofiler med afrundede kanter
Fastmonterede horisontale lameller
Fabriksmonteret perimeterpakning
Vertikal centerstolpe for nominelle længder over 625 mm

Påbygningsdele

AG, AS, D, DG: Til udligning af volumenstrømmen og til styring af luftretning

Tilbehør

Monteringsunderramme: Til hurtig og enkel montering af ventilationsgitre

Konstruktionsegenskaber

Robust blades
Frontkant med forsænkede huller

Materialer og overflader

Kant og lameller af aluminium
Kant og lameller anodiseret, E6-C-0, naturfarvet
P1: Kant og lameller pulverlakeret, RAL CLASSIC-farve

Standarder og retningslinjer

Lydeffektniveauet for den luftgenererede støj målt i henhold til EN ISO 5135

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
Inspektion og rengøring i henhold til VDI 6022

Teknologi

Rektangulær

20 – 1,250 l/s
70 – 4,500 m³/h
42 – 2,648 cfm

L: 325 – 1,225 mm
H: 125 – 325 mm

Aluminium

Tekniske informationer

Funktion, Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

Schematic illustration of a ventilation grille with longitudinal blades

① Front border
② Longitudinal blades
③ Centre mullion

Funktionel beskrivelse

Ventilationsgitre er luftterminaler for til- og fraluft i ventilations- og klimaanlæg. De leder tilluften ind i rummet. Ventilationsgitre med justerbare lameller gør det muligt at tilpasse udblæsningsretningen til de lokale forhold. Resultatet er en blandingsventilation i komfortzoner og industrizoner med en god samlet rumventilation.

Induktion bremser luftstrømmen, dvs. at luftstrømmenes hastighed falder, når afstanden fra gitteret øges. Den afstand, hvor luftstrømhastigheden når en bestemt defineret værdi, f.eks. 0,2 m/s, kaldes kastedistancen (throw distance). Tilluftstrålen fra væggitre, der er monteret tæt på loftet, opnår en større kastafstand end en fri stråle (fra et gitter, der ikke er monteret tæt på loftet). Enkeltstående gitre, grupper af gitre og kontinuerlige horisontale strækninger opnår alle forskellige kasteafstande.

I køletilstand er det nødvendigt at tage hensyn til stråleafvigelsen mod opholdszonen, som øges, når temperaturforskellen mellem tilluft og rumluft øges, og udblæsningshastigheden falder. I opvarmningstilstand vender tilluftstrålen mod loftet. Dette har ingen negativ indvirkning på luftstrømningshastigheden i opholdszonen, men det kan påvirke den samlede ventilation af rummet.

Nominelle størrelser	325 × 125 to 1225 × 325 mm
Mindste volumenstrømningshastighed	17 – 275 l/s eller 61 – 990 m³/h
Maksimal volumenstrøm, med LWA max. 40 dB(A) uden tilbehør	95 – 950 l/s eller 342 – 3420 m³/h
Temperaturforskel mellem tilluft og rumluft	–12 til +4 K

Volumenstrømmene gælder for tilluft

Geometrisk frit areal

H	L [mm]
H	325	425	525	625	825	1025	1225
H	Ageo
mm	m²
125	0,013	0,018	0,023	0,028	0,037	0,047	0,057
225	0,031	0,042	0,054	0,065	0,087	0,109	0,132
325		0,066	0,084	0,102	0,136	0,171	0,206

Effektivt luftudblæsningsområde (tilluft)

H	L [mm]
H	325	425	525	625	825	1025	1225
H	Aeff
mm	m²
125	0,015	0,020	0,025	0,031	0,040	0,050	0,060
225	0,031	0,040	0,050	0,060	0,078	0,097	0,116
325		0,060	0,073	0,086	0,116	0,152	0,174

Effektivt areal af udsugningsgitteret

H	L [mm]
H	325	425	525	625	825	1025	1225
H	Aeff
mm	m²
125	0,011	0,015	0,018	0,023	0,029	0,036	0,043
225	0,023	0,029	0,036	0,043	0,057	0,071	0,078
325		0,043	0,052	0,063	0,083	0,104	0,122

AWT, volume flow rate ranges

× LWA = 40 dB(A) with unrestricted airflow+ LWA = 40 dB(A) with airflow restricted by 50 %

Bold kollisionsbestandig ventilationsgitter, rektangulært, fremstillet af aluminium, til til- og fraluft. Rektangulære kantprofiler med afrundede kanter. Velegnet til montering på væg og karmen, men også egnet til rektangulære kanaler.

AWT er klar til montering, og består af en kant og fastmonterede horisontale lameller..
Sænkede huller til fastgørelse af gitteret på installationsoverfladen.
Opfylder kravene i henhold til DIN 18032, del 3.
Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135.

Særlige egenskaber

Fastmonterede blade
Sænkede huller

Materialer og overflader

Kant og lameller af aluminium
Kant og lameller anodiseret, E6-C-0, naturfarvet
P1: Kant og lameller pulverlakeret, RAL CLASSIC-farve

Tekniske data

Nominelle størrelser: 325 × 125 to 1225 × 325 mm
Mindste volumenstrøm (tilluft): 17 – 275 l/s eller 61 – 990 m³/h
Maksimal volumenstrøm (tilluft), ved LWA max. 40 dB(A) uden tilbehør: 95 – 950 l/s eller 342 – 3420 m³/h
Temperaturforskel mellem tilførselsluft og rumluft: –12 to +4 K

Størrelsesdata

V _______________________ [m³/h]
Δpt _______________________ [Pa]

Luftgenereret støj

LWA _______________________ [dB(A)]

Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram; Easy Product Finder.

Type
AWT Single grille

Attachments
A       Without (grille face only)
AG       Damper unit, opposed action blades
D       Air direction control, blades installed at 90° to the front blades, independently adjustable
DG       D combined with AG

Nominal size [mm]
L × H

Installation subframe
No entry: none
A1 With

Exposed surface
No entry: anodised, E6-C-0, natural colour
P1 Powder-coated, specify RAL CLASSIC colour

       Gloss level
       RAL 9010 50 %
       RAL 9006 30 %
       All other RAL colours 70 %

Ordreeksempel: AWT-AG/625×225/A1

Tilbehør	Spjæld enhed, modsat virkende blade
Nominel størrelse	625 × 225 mm
Monteringsunderramme	Med installationsunderramme
Synlig overfalde	Anodiseret, E6-C-0, naturlig farve

Dimensioner og vægt, Produktdetaljer

AT, 30 mm wide front border

L Nominal length Vertical centre mullion if L > 625 mm
H Nominal height

Vægttabellen viser de tilgængelige nominelle størrelser

AWT

H	L [mm]
H	325	425	525	625	825	1025	1225
H	m
mm	kg
125	1,3	1,6	2,0	2,3	3,0	3,6	4,3
225	1,9	2,4	2,9	3,4	4,4	5,4	6,4
325		3,2	3,8	4,5	5,8	7,1	8,5

Vægtene gælder for ventilationsgitre uden fastgørelsesdele

Front border, 30 mm

Installations eksempler, Installationsdetaljer, Idriftsættelse, Oplysninger og nomenklatur

Wall installation

Nominal length over 625 mm: with vertical centre mullion

Ventilation grille with screw fixing

① Ventilation grille
② Fixing screw (by others)

Installation og idriftsættelse

Montering med fordel i vægge, karme og rektangulære kanaler
Montering med installationsunderramme anbefales
Hvis der ikke anvendes en installationsunderramme, skal kanten fastgøres med skruer

Dette er kun skematiske diagrammer til illustration af installationsdetaljer.

Volume flow rate balancing -*G

Attachments -AG, -DG and Types AGW, DGW

Udligning af volumenstrømmen

Når flere ventilationsgitre er monteret på den samme kanal, kan det være nødvendigt at udligne volumenstrømmene.

AG: spjæld med modsatvirkende lameller, justerbar, fastgjort med en låseskrue
AS: spjæld med hit and miss-spjæld, justerbar, fastgjort med en låseskrue

Luftmønster

Justerbare lameller: Indstil luftreguleringsbladene enkeltvis eller sammen; afhængigt af de lokale forhold
D, DG: Luftreguleringslamellerne, der er monteret 90° i forhold til de forreste lameller, kan tilpasses til de lokale forhold

Principal dimensions

L [mm]

Nominal length of the ventilation grille

H [mm]

Nominal height of the ventilation grille

m [kg]

Weight

Nomenclature

LWA [dB(A)]

Sound power level of the air-regenerated noise

V [m³/h] and [l/s]

Volume flow rate

Δpt [Pa]

Total differential pressure

lS [m]

Distance from single grille or horizontal run section (throw distance)

Downloads

Produktoplysninger

Product data sheet Type AWT

Product data sheet 1,8 MB pdf

Certifikater

Declaration of hygiene conformity Type AWT

AWT_HC_2024_05_DE_en Hygiene certificate 930 KB pdf
Non-CE Manufacturer's statement AWT

AWT_NotCE_2022_02_08_14_33_35_DE_en Certificate 930 KB pdf

Brugsanvisninger

Installation manual Lüftungsgitter

IM_2019_06_A00000054451_Lüftungsgitter_V3_GB_en Installation manual 680 KB pdf
