X-GRILLE Modular

Horizontal or vertical blades and perforated sheet metal inserts

6 different front frame geometries

6 different installation variants

3 different installation frames

X-GRILLE MODULAR

VENTILATION GRILLES, MADE OF ALUMINIUM, WITH MODULAR CONSTRUCTION – ALSO FOR CONTINUOUS HORIZONTAL RUNS

Individual design and simple configuration with more than 3000 variants

Various designs allow installation from representative areas to warehouses
Quick and simple installation under normal structural conditions through 6 mounting variants
Air diffuser for supply and extract air with extensive dimensional variance
Mesh band installation possible through special end and middle sections
Can be combined with familiar TROX attachments
Simple replacement of existing TROX ventilation grilles due to identical dimensions of the installation openings
Design programme for technical sizing
Data sets for BIM-based project processing

Initialize order code

General information

Application

Ventilation grille to be used for supply air or extract air

Suitable for comfort and industrial areas

Attractive design element for building owners and architects with demanding aesthetic requirements

Mixed flow air distribution with directed supply air discharge

Fixed or adjustable blades or perforated sheet fronts with different designs allow adaptation to meet different local requirements

For variable and constant volume flows

For supply air to room air temperature differences from -12 – +15 K

For installation in walls, sills and rectangular ducts

Special characteristics

Energy-efficient and acoustically optimised air discharge
6 Front frame options: S, M, L, A, C, H
Multiple Core options: Horizontal blades, Vertical blades and Pattern designs
Blades made from extruded aluminium sections – adjustable, fixed straight (0°) or fixed slanted (15°) air outlet
Perforated sheet construction with the option of circular or rectangular openings
Easy installation with concealed screw fixing with and without installation subframe, visible screws, terminals or hidden-plaster border
Aesthetic border construction, almost completely flush with the installation surface
Linear look, with fixed blades, ideal for continuous horizontal runs
Use of existing attachments
Easy replacement of existing TROX grilles due to standard installation dimensions

Nominal sizes

Single grille

Nominal length: 225, 325, 425, 525, 625, 825, 1025, 1225, 1425, 1625, 1825, 2025 mm

Nominal height: 75, 125, 225, 325, 425, 525 mm

Horizontal run section

Nominal length of end section: 950 – 2025 mm

Nominal length of middle section: 2000 mm

Nominal height: 75, 125, 225, 325, 425, 525 mm

Other dimensions upon request

Variants

Single grille

X-GRILLE modular

Horizontal run section

X-GRILLE modular-E-R: End section right
X-GRILLE modular-E-L: End section left
X-GRILLE modular-M: Middle section

Core design

H: horizontal blades

V: vertical blades

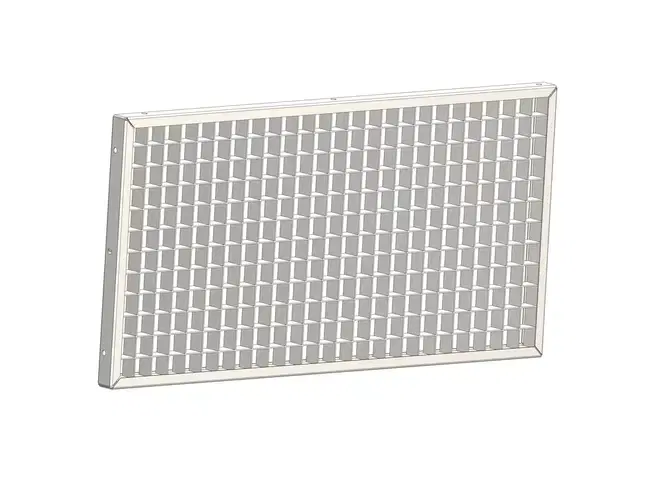

P: Pattern design

Inset construction:

Blade inserts

F0: fixed blades 0°, blade pitch 12.5 mm

F15: fixed blades 15°, blade pitch 12.5 mm

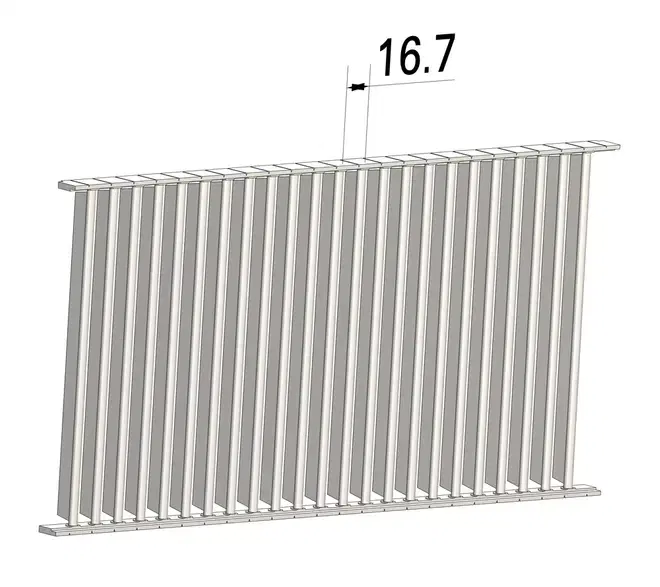

P0: fixed blades 0°, blade pitch 16.7 mm

P15: fixed blades 15°, blade pitch 16.7 mm

MO: adjustable blades

Perforated sheet metal inserts

R: circular holes

EG: rectangular holes

Border frame

S: 7 mm wide (flat)

M: 14 mm wide (flat)

L: 20 mm wide (flat)

A: 27 mm wide (angled)

C: 27 mm wide (curved)

H: 20 mm wide (hidden, 4.7 mm visible)

Fixing

No entry: without fixing variant

VS: concealed screw fixing

SP: concealed screw fixing without installation subframe

A11: visible screw fixing

HS: Hidden screw fixing

CF: Clamp fixing

Attachments

A: without attachment, only ventilation grilles

AG, D, DG: rear assembly with damper unit for volume flow rate balancing and / or second set of blades to control the air direction control of ventilation grilles

EF: Coarse filter media casing

Accessories

Installation subframe: For the fast and simple installation of ventilation grilles

No entry: without installation subframe

A1: Installation subframe with 12.5 mm support (for front frame A, C)

B1: Installation subframe with 5.5 mm support (for front frame L)

C1: Installation subframe without support (for front frame M)

Materials and surfaces

Border and blades made of aluminium

Perforated sheet inserts of galvanised sheet steel

Grille core with rectangular openings made of aluminium

Linkage and end pieces for adjustable blades made of highly temperature resistant special plastic, flame retardant to UL 94, V-0

Vertical connecting bars made of aluminium

Installation subframe made of galvanised sheet steel

Border and blades anodised, E6-C-0, natural colour

Anodised surround and perforated rectangular hole insert, E6-C-0, natural colour

Perforated plate inserts powder-coated, RAL9010 GE50

P1: Border and insets powder-coated, RAL CLASSIC colour

Standards and guidelines

Sound power level of the air-regenerated noise measured according to EN ISO 5135

Maintenance

Low-maintenance as construction and materials are not subject to wear

Inspection and cleaning to VDI 6022

TECHNICAL INFORMATION

Function, Technical data, Specification text, Order code

Schematic illustration of a ventilation grille with horizontal blades

1 Front frame L

2 Fixing A11 (by others)

3 Core H-F0

4 Attachment AG

Ventilation grilles are air terminal devices for the supply air and extract air of ventilation and air conditioning systems. They guide the supply air into the room. Ventilation grilles with adjustable blades allow for adapting the discharge direction to the local conditions. The result is a mixed flow ventilation in comfort zones and industrial zones, with good overall room ventilation. Induction slows the airflow down, i.e. the airflow velocity decreases as the distance from the grille increases. The distance at which the airflow velocity has reached a certain value (for example 0.2 m/s) is called the throw distance. The supply air jet from wall grilles arranged close to the ceiling reaches a greater throw distance than a comparable free jet (without ceiling influence) due to the ceiling influence. Single grilles, groups of grilles and continuous horizontal runs all achieve various throw distances. In cooling mode it is necessary to take account of the jet deflection towards the occupied zone, which increases as the supply air to room air temperature difference increases and the discharge velocity decreases. In heating mode the supply air jet is deflected towards the ceiling. This has no negative effect on the airflow velocity in the occupied zone, but it may affect the complete ventilation of the room.

Nominal sizes	225 × 75 – 2025 × 525 mm
minimum volume flow rate	11 – 1013 l/s or 40 – 3647 m³/h
maximum volume flow rate	65 – 4370 l/s or 234 – 15732 m³/h
Supply air to room air temperature difference	-12 to 15 K

Volume flow rates indication for single grille (undivided construction) for supply air.

The individual sizing of the ventilation and acoustic data for the different variants is possible with our free design programme Easy Product Finder.

H-F0/F15: horizontal blades – fixed

Geometric free area Ageo [m2]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,006	0,009	0,013	0,016	0,019	0,025	0,032	0,038	0,045	0,051	0,058	0,064
125	0,011	0,017	0,023	0,029	0,035	0,047	0,059	0,071	0,083	0,095	0,106	0,118
225	0,022	0,033	0,045	0,056	0,067	0,09	0,113	0,136	0,158	0,181	0,204	0,227
325		0,049	0,066	0,083	0,1	0,133	0,167	0,201	0,234	0,268	0,302	0,335
425					0,132	0,176	0,221	0,266	0,31	0,355	0,399	0,444
525							0,275	0,33	0,386	0,442	0,497	0,553

Effective air discharge area (supply air) Aeff[m2]: H-F0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,008	0,011	0,015	0,019	0,022	0,029	0,036	0,043	0,05	0,058	0,065	0,072
125	0,014	0,021	0,027	0,034	0,04	0,053	0,066	0,079	0,093	0,106	0,119	0,132
225	0,026	0,039	0,051	0,064	0,076	0,101	0,126	0,152	0,177	0,202	0,227	0,252
325		0,057	0,076	0,094	0,113	0,15	0,187	0,224	0,261	0,298	0,334	0,371
425					0,149	0,198	0,247	0,296	0,345	0,393	0,442	0,491
525							0,307	0,368	0,429	0,489	0,55	0,611

Effective air discharge area (supply air) Aeff [m2]: H-F15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0,011	0,014	0,017	0,021	0,027	0,034	0,041	0,047	0,054	0,06	0,067
125	0,013	0,019	0,025	0,031	0,037	0,049	0,061	0,073	0,086	0,098	0,11	0,122
225	0,024	0,036	0,047	0,059	0,07	0,093	0,116	0,139	0,162	0,185	0,208	0,231
325		0,052	0,069	0,086	0,103	0,137	0,171	0,205	0,239	0,273	0,307	0,341
425					0,136	0,181	0,226	0,271	0,316	0,361	0,406	0,45
525							0,281	0,337	0,393	0,448	0,504	0,56

Effective air inflow area (extract air) Aeff [m2]: H-F0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,011	0,015	0,02	0,025	0,03	0,039	0,049	0,059	0,068	0,078	0,087	0,097
125	0,019	0,027	0,036	0,045	0,053	0,07	0,088	0,105	0,122	0,139	0,156	0,174
225	0,035	0,051	0,067	0,084	0,1	0,132	0,165	0,197	0,23	0,262	0,295	0,327
325		0,075	0,099	0,122	0,146	0,194	0,242	0,29	0,337	0,385	0,433	0,481
425					0,193	0,256	0,319	0,382	0,445	0,508	0,571	0,634
525							0,396	0,474	0,553	0,631	0,709	0,788

Effective air inflow area (extract air) Aeff [m2]: H-F15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,011	0,016	0,02	0,025	0,03	0,04	0,05	0,059	0,069	0,079	0,088	0,098
125	0,019	0,027	0,036	0,044	0,053	0,07	0,087	0,105	0,122	0,139	0,156	0,173
225	0,034	0,051	0,067	0,083	0,099	0,131	0,163	0,195	0,228	0,26	0,292	0,324
325		0,074	0,097	0,121	0,145	0,192	0,239	0,286	0,333	0,38	0,428	0,475
425					0,19	0,252	0,315	0,377	0,439	0,501	0,563	0,625
525							0,39	0,468	0,545	0,622	0,699	0,776

H-P0/P15: horizontal blades – fixed

Geometric free area Ageo [m²]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0,011	0,015	0,018	0,022	0,03	0,037	0,045	0,052	0,06	0,067	0,075
125	0,013	0,021	0,027	0,035	0,041	0,055	0,069	0,083	0,098	0,112	0,126	0,14
225	0,026	0,04	0,053	0,067	0,08	0,107	0,134	0,161	0,188	0,215	0,242	0,269
325		0,059	0,078	0,099	0,118	0,159	0,199	0,239	0,279	0,319	0,359	0,399
425					0,157	0,21	0,263	0,317	0,37	0,423	0,476	0,529
525							0,328	0,394	0,46	0,527	0,593	0,659

Effective air discharge area (supply air) Aeff [m2]: H-P0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,018	0,023	0,027	0,036	0,044	0,053	0,062	0,07	0,079	0,088
125	0,016	0,023	0,031	0,038	0,045	0,06	0,074	0,089	0,104	0,118	0,133	0,148
225	0,028	0,042	0,055	0,068	0,081	0,108	0,135	0,161	0,188	0,214	0,241	0,267
325		0,06	0,079	0,098	0,118	0,156	0,195	0,233	0,272	0,31	0,349	0,387
425					0,154	0,204	0,255	0,305	0,356	0,406	0,456	0,507
525							0,315	0,377	0,44	0,502	0,564	0,627

Effective air discharge area (supply air) Aeff [m2]: H-P15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,018	0,022	0,027	0,035	0,044	0,052	0,061	0,07	0,078	0,087
125	0,015	0,023	0,03	0,037	0,044	0,058	0,072	0,086	0,101	0,115	0,129	0,143
225	0,027	0,04	0,053	0,065	0,078	0,103	0,129	0,154	0,18	0,205	0,231	0,256
325		0,057	0,075	0,094	0,112	0,149	0,186	0,222	0,259	0,296	0,333	0,369
425					0,146	0,194	0,242	0,29	0,338	0,386	0,434	0,482
525							0,299	0,358	0,418	0,477	0,536	0,595

Effective air inflow area (extract air) Aeff [m2]: H-P0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,017	0,023	0,028	0,033	0,044	0,054	0,065	0,076	0,086	0,097	0,108
125	0,02	0,029	0,037	0,046	0,055	0,073	0,091	0,109	0,127	0,145	0,163	0,181
225	0,035	0,051	0,067	0,084	0,1	0,132	0,165	0,197	0,229	0,262	0,294	0,327
325		0,074	0,097	0,121	0,144	0,191	0,238	0,285	0,332	0,379	0,426	0,473
425					0,189	0,25	0,312	0,373	0,434	0,496	0,557	0,619
525							0,385	0,461	0,537	0,613	0,689	0,765

Effective air inflow area (extract air) Aeff [m2]: H-P15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,018	0,023	0,028	0,034	0,045	0,056	0,066	0,077	0,088	0,099	0,11
125	0,02	0,029	0,038	0,047	0,056	0,074	0,092	0,11	0,128	0,146	0,164	0,182
225	0,035	0,051	0,067	0,083	0,1	0,132	0,164	0,197	0,229	0,261	0,294	0,326
325		0,073	0,097	0,12	0,143	0,19	0,237	0,283	0,33	0,377	0,424	0,47
425					0,187	0,248	0,309	0,37	0,431	0,492	0,553	0,614
525							0,382	0,457	0,532	0,608	0,683	0,759

V-MO: vertical blades – adjustable

Geometric free area Ageo [m2]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0.01	0,014	0,017	0.02	0,027	0,034	0,041	0,048	0,055	0,061	0,068
125	0,014	0.021	0,028	0,034	0.041	0,055	0,069	0.082	0,096	0,11	0,123	0,137
225	0.028	0,041	0,055	0,069	0,083	0,11	0,137	0,165	0,192	0,22	0,247	0,275
325		0,062	0,083	0,103	0,124	0,165	0,206	0,248	0,289	0,33	0,371	0,412
425					0,165	0,22	0,275	0,33	0,385	0,44	0,495	0,55
525							0,341	0,409	0,477	0,545	0,613	0,681

Effective air discharge area (supply air) Aeff [m2]: V-MO

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,019	0,023	0,027	0,036	0,045	0,053	0,062	0,071	0,08	0,088
125	0,016	0,024	0,031	0,038	0,046	0,061	0,075	0,09	0,105	0,12	0,135	0,149
225	0,029	0,042	0,056	0,069	0,083	0,11	0,137	0,164	0,191	0,218	0,245	0,272
325		0,061	0,081	0,1	0,12	0,159	0,198	0,237	0,276	0,315	0,354	0,394
425					0,157	0,208	0,259	0,311	0,362	0,413	0,464	0,516
525							0,321	0,384	0,447	0,511	0,574	0,638

Effective air inflow area (extract air) Aeff [m2]: V-MO

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,017	0,022	0,027	0,032	0,042	0,053	0,063	0,073	0,084	0,094	0,104
125	0,019	0,028	0,037	0,045	0,054	0,071	0,089	0,106	0,124	0,141	0,159	0,176
225	0,034	0,05	0,066	0,082	0,098	0,129	0,161	0,193	0,224	0,256	0,288	0,32
325		0,072	0,095	0,118	0,141	0,187	0,233	0,279	0,325	0,371	0,417	0,463
425					0,185	0,245	0,305	0,365	0,426	0,486	0,546	0,606
525							0,377	0,452	0,526	0,601	0,675	0,75

H-MO: horizontal blades – adjustable

Geometric free area Ageo [m2]

H/L	225	325	425	525	625	825	1025	1225
125	0,014	0,021	0,029	0,035	0,043	0,057	0,071	0,085
225	0,027	0,041	0,055	0,068	0,082	0,109	0,137	0,165
325		0,061	0,082	0,101	0,122	0,162	0,203	0,244
425					0,161	0,214	0,269	0,324
525							0,335	0,403

Effective air discharge area (supply air) Aeff [m2]: H-MO

H/L	225	325	425	525	625	825	1025	1225
125	0,015	0,022	0,029	0,036	0,043	0,057	0,07	0,084
225	0,027	0,04	0,053	0,066	0,079	0,105	0,131	0,157
325		0,059	0,078	0,097	0,116	0,154	0,192	0,23
425					0,152	0,202	0,252	0,302
525							0,313	0,375

Effective air inflow area (extract air) Aeff [m2]: H-MO

H/L	225	325	425	525	625	825	1025	1225
125	0,019	0,028	0,037	0,045	0,054	0,072	0,089	0,107
225	0,035	0,051	0,068	0,084	0,1	0,133	0,165	0,198
325		0,075	0,098	0,122	0,146	0,194	0,241	0,289
425					0,192	0,254	0,317	0,38
525							0,393	0,471

P-R: perforated sheet metal insert – circular holes

Geometric free area Ageo [m2]

H/L	225	325	425	525	625	825	1025	1225
125	0,009	0,014	0,018	0,023	0,027	0,036	0,046	0,055
165	0,013	0,019	0,025	0,032	0,038	0,051	0,064	0,077
225	0,018	0,027	0,036	0,046	0,055	0,073	0,091	0,11
325		0,041	0,055	0,068	0,082	0,11	0,137	0,165
425					0,11	0,146	0,183	0,22
525							0,229	0,275

P-EG: Perforated sheet metal insert – Rectangular holes

Geometric free area Ageo [m2]

H/L	225	325	425	525	625	825	1025	1225
125	0,018	0,027	0,035	0,044	0,053	0,071	0,089	0,107
165	0,025	0,037	0,05	0,062	0,075	0,1	0,125	0,15
225	0,035	0,053	0,071	0,089	0,107	0,143	0,179	0,215
325		0,08	0,107	0,134	0,161	0,215	0,268	0,322
425					0,214	0,286	0,358	0,43
525							0,448	0,538

Ventilation grilles with gently sloped border, rectangular, for supply and extract air. Function combined with an appealing design. Gently sloped border. Preferably for wall and sill installation but also suitable for rectangular ducts. Ready-to-install component which consists of a border and symmetrically and aerodynamically profiled, horizontal blades with a concealed linkage that allows for adjusting the blades simultaneously.

Special characteristics

Energy-efficient and acoustically optimised air discharge
6 Front frame options: S, M, L, A, C, H
Multiple Core options: Horizontal blades, Vertical blades and Pattern designs
Aerodynamic aluminium blades, adjustable, fixed straight (0°) or fixed angled (15°) air discharge
Perforated sheet construction with the option of circular or rectangular openings
Easy installation with concealed screw fixing with and without installation subframe, visible screws, terminals or hidden-plaster border
Aesthetic border construction, almost completely flush with the installation surface
Linear look – fixed blades ideal for continuous horizontal runs
Use of existing attachments
Easy replacement of existing grilles due to standard installation dimensions

Materials and surfaces

Border and blades made of aluminium
Border and blades anodised, E6-C-0, natural colour
Linkage and end pieces for adjustable blades made of highly temperature resistant special plastic, flame retardant to UL 94, V-0
Vertical lateral mullions made of aluminium
Patterns made of galvanized metal sheet
P1: Border, blades and patterns powder-coated, RAL CLASSIC colour

Technical data

Nominal sizes: 225 × 75 – 2025 × 525 mm
Horizontal run section, height: 75 – 525 mm
Minimum volume flow rate (supply air): 11 – 1013 l/s or 40 – 3647 m³/h
Maximum volume flow rate (supply air), at LWA max. 40 dB(A) without attachments: 65 – 4370 l/s or 234 – 15732 m³/h
Supply air to room air temperature difference: -12 to +15 K

X-GRILLE-modular

–

L × H

P1 – RAL …

1 Type
X-GRILLE-modular

2 Insert construction style
H horizontal blades
V vertical blades
P Perforated sheet

3 Insert construction
Blades:
F0 fixed blades 0° pitch 12.5 mm
F15 fixed blades 15° pitch 12.5 mm
P0 fixed blades 0° pitch 16.7 mm
P15 fixed blades 15° pitch 16.7 mm
F45 fixed blades 45° pitch 20 mm
P45 fixed blades 45° pitch 20 mm
R45 fixed blades 45° pitch 20 mm
E45 fixed blades 45° pitch 20 mm
MO adjustable blades
Perforated sheet:
R rounded holes
EG rectangular holes

4 Front frame
No entry: none
S small
M medium
L large
A angled
C curved
H hidden

5 Fixing
No entry: none
VS Concealed screw fixing
SP concealed screw fixing without installation subframe
A11 visible screw fixing
HS Concealed screw fixing
CF Clamp fixing

6 Dimensions
L: 225 – 2025
H: 75 – 525

7 Attachments
A without (grille face only)
AG Damper unit, opposed action blades
D Air direction control, blades installed at 90° to the front blades, independently adjustable
DG D combined with AG
AS Hit and miss damper
EF coarse filter media

8 Installation subframe
No entry required: None
A1 Installation subframe 12.5 mm
B1 Installation subframe 5.5 mm
C1 Flush installation subframe 0 mm

9 Surface
No entry: anodised, E6-C-0, natural colour
P1 Powder-coated, specify RAL CLASSIC colour
Gloss level:
RAL9010 50 %
RAL 9006 30 %
all other RAL colours 70 %

Order example: X-GRILLE-Modular -H-F0-L-VS/625×325/AG/A1/P1-RAL 9016

Inset construction	horizontal blades
Inset construction	fixed blades 0° pitch 12.5 mm
Front border	large
Mounting	concealed screw fixing
Nominal size	625 × 325 mm
Attachments	Damper unit, opposed action blades
Installation subframe	12.5 mm
User interface	RAL 9016, traffic white, gloss level 70 %

X-GRILLE-modular

–

L × H

P1 – RAL …

1 Type
X-GRILLE-modular Horizontal run section

2 Profile
E End section
M Middle section

3 End section
Specify only for end section
R Right end section
L Left end section

4 Insert construction style
H horizontal blades
V vertical blades
P Perforated sheet

5 Inset construction
Blades:
F0 fixed blades 0° pitch 12.5 mm
F15 fixed blades 15° pitch 12.5 mm
P0 fixed blades 0° pitch 16.7 mm
P15 fixed blades 15° pitch 16.7 mm
F45 fixed blades 45° pitch 20 mm
P45 fixed blades 45° pitch 20 mm
R45 fixed blades 45° pitch 20 mm
E45 fixed blades 45° pitch 20 mm
MO adjustable blades

6 Front frame
S small
M medium
L large
A angled
C curved
H hidden

7 Fixing
No entry required: None
VS concealed screw fixing
SP concealed screw fixing without installation subframe
A11 visible screw fixing
HS Concealed screw fixing
CF Clamp fixing

8 Dimensions
End section
L: 950 – 2025
H: 75 – 525
Middle section
L: 2000
H: 75 – 525

9 Attachments
A without (grille face only)
AG Damper unit, opposed action blades
D Air direction control, blades installed at 90° to the front blades, independently adjustable
DG D combined with AG
AS Hit and miss damper
EF coarse filter media

10 Installation subframe
No entry required: None
A1 Installation subframe 12.5 mm
B1 Installation subframe 5.5 mm
C1 Flush installation subframe 0 mm

11 Surface
No entry: anodised, E6-C-0, natural colour
P1 Powder-coated, specify RAL CLASSIC colour
Gloss level:
RAL 9010 50 %
RAL 9006 30 %
All other RAL colours 70 %

Variants, Weights & Dimensions

Fixing -VS

Concealed screw fixing (rear view).

Front frame -S

Weights

Weights insert horizontal blades [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,08	0,12	0,16	0,19	0,24	0,31	0,39	0,47	0,55	0,63	0,7	0,78
125	0,18	0,27	0,36	0,45	0,55	0,73	0,91	1,09	1,27	1,45	1,63	1,81
225	0,39	0,58	0,78	0,97	1,17	1,55	1,94	2,33	2,71	3,1	3,49	3,87
325		0,89	1,19	1,48	1,78	2,38	2,97	3,56	4,16	4,75	5,34	5,93
425					2,4	3,2	4	4,8	5,6	6,4	7,2	8
525							5,03	6,04	7,04	8,05	9,05	10,06

Weights inset vertical blades [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,11	0,17	0,23	0,28	0,34	0,46	0,57	0,69	0,8	0,92	1,04	1,15
125	0,2	0,31	0,42	0,53	0,64	0,85	1,07	1,28	1,5	1,71	1,93	2,15
225	0,39	0,6	0,81	1,01	1,22	1,64	2,05	2,47	2,89	3,3	3,72	4,13
325		0,89	1,19	1,5	1,81	2,43	3,04	3,66	4,27	4,89	5,5	6,12
425					2,4	3,21	4,03	4,85	5,66	6,48	7,29	8,11
525							5,08	6,1	7,13	8,16	9,19	10,21

Weights inset perforated sheet metal [kg]

H/L	225	325	425	525	625	825	1025	1225
75	0,08	0,12	0,16	0,19	0,23	0,3	0,38	0,45
125	0,14	0,2	0,26	0,32	0,38	0,5	0,62	0,74
225	0,24	0,35	0,46	0,57	0,67	0,89	1,1	1,32
325		0,51	0,66	0,82	0,97	1,28	1,59	1,9
425					1,27	1,67	2,07	2,48
525							2,56	3,05

Weights front frame S, M [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,14	0,18	0,21	0,25	0,29	0,37	0,45	0,52	0,6	0,68	0,76	0,84
125	0,18	0,21	0,25	0,29	0,33	0,41	0,49	0,56	0,64	0,72	0,8	0,87
225	0,21	0,25	0,29	0,33	0,37	0,45	0,53	0,6	0,68	0,76	0,84	0,91
325		0,29	0,33	0,37	0,41	0,49	0,56	0,64	0,72	0,8	0,87	0,95
425					0,45	0,53	0,6	0,68	0,76	0,84	0,91	0,99
525							0,64	0,72	0,8	0,87	0,95	1,03

Weights front frame L, A, C, H [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,22	0,27	0,32	0,38	0,43	0,54	0,64	0,75	0,86	0,97	1,07	1,18
125	0,26	0,32	0,37	0,42	0,48	0,58	0,69	0,8	0,91	1,01	1,12	1,23
225	0,32	0,37	0,42	0,48	0,53	0,64	0,75	0,85	0,96	1,07	1,17	1,28
325		0,42	0,48	0,53	0,58	0,69	0,8	0,91	1,01	1,12	1,23	1,34
425					0,64	0,75	0,85	0,96	1,07	1,17	1,28	1,39
525							0,91	1,01	1,12	1,23	1,34	1,44

Weights attachment AG [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,5	0,7	0,8	1,0	1,3	1,6	1,9	2,2	2,5	2,8	3,1
125	0,5	0,6	0,8	1,0	1,2	1,5	1,9	2,3	2,6	2,9	3,2	3,6
225	0,7	0,9	1,1	1,4	1,6	2,1	2,5	3,0	3,5	4,0	4,4	4,8
325		1,2	1,4	1,7	2,0	2,6	3,2	3,8	4,3	4,9	5,5	6,1
425					2,5	3,2	3,9	4,6	5,4	6,1	6,8	7,5
525							4,5	5,3	6,4	7,1	7,8	8,6

Weights attachment DG [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,6	0,8	0,9	1,1	1,5	1,8	2,1	2,4	2,8	3,2	3,5
125	0,6	0,8	1	1,2	1,5	1,9	2,4	2,8	3,2	3,6	4,1	4,6
225	0,8	1,2	1,5	1,8	2,2	2,8	3,5	4,1	4,7	5,3	6,0	6,7
325		1,6	2	2,4	2,9	3,7	4,6	5,5	6,2	7,0	7,9	8,8
425					3,6	4,6	5,7	6,8	7,7	8,7	9,8	10,9
525							6,8	8,1	9,1	10,1	11,4	12,9

Weights attachment D [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,2	0,3	0,4	0,4	0,5	0,7	0,9	1,0	1,1	1,3	1,5	1,7
125	0,3	0,4	0,5	0,6	0,7	0,9	1,2	1,4	1,5	1,7	2,0	2,3
225	0,4	0,6	0,7	0,9	1	1,4	1,7	2	2,2	2,6	3,0	3,3
325		0,7	0,9	1,2	1,4	1,8	2,2	2,7	3,0	3,4	3,8	4,2
425					1,7	2,3	2,8	3,3	3,7	4,3	4,9	5,4
525							3,3	4,0	4,4	5,1	5,7	6,3

Weights attachment AS [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,3	0,4	0,5	0,6	0,7	0,9	1,1	1,3	1,5	1,7	1,9	2,1
125	0,4	0,6	0,8	0,9	1,1	1,4	1,8	2,1	2,4	2,7	3,0	3,4
225	0,8	1,0	1,3	1,6	1,9	2,5	3,0	3,6	4,1	4,7	5,3	5,8
325		1,5	1,9	2,3	2,7	3,5	4,3	5,1	5,8	6,6	7,4	8,2
425					3,8	4,9	6,0	7,2	8,2	9,3	10,4	11,5
525							7,3	8,7	10,5	11,8	13,0	14,1

Product details

Equivalence criteria

Installation location

Installation preferably in walls, sills and rectangular ducts
Installation with installation subframe is recommended
For installation without installation subframe, install the front border with concealed screw fixing, visible screws, concealed screws or fixing tabs

Volume flow rate balancing

When several ventilation grilles are installed on the same duct, it may be necessary to balance the volume flow rates.

AG: Damper unit with opposed action blades, adjustable, secured with a locking screw
AS: Damper unit with hit and miss damper, adjustable, secured with a locking screw

Air pattern

Adjustable blades: Set the air control blades individually or together and depending on the local conditions
D, DG: Air control blades, fitted at 90° to the front blades, can be adapted to the local conditions

Downloads

Produktoplysninger

Product data sheet X-GRILLE modular

X-GRILLE-modular_PD_2024_09_19_DE_en product data sheet 10 MB pdf

Brochurer

Product overview X-GRILLE modular

PO_2022_02_X_GRILLE_modular_DE_en_web Product overview 120 KB pdf
The aluminium ventilation grille for all cases - X-GRILLE modular

SF_2021_04_X-GRILLE_modular_DE_en_web Brochure 890 KB pdf

Certifikater

X-GRILLE modular Manufacturer's statement

X-Grille-modular_MSCE_2024_04_ES_en Manufacturer's statement 660 KB pdf

Brugsanvisninger

Installation manual X-GRILLE modular

X-GRILLEmodular_IM_A00000088291_V2_2022_03_GB_en Installation manual 880 KB pdf

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Kontakt

Mange tak for meddelelsen!

X-GRILLE Modular

X-GRILLE MODULAR

VENTILATION GRILLES, MADE OF ALUMINIUM, WITH MODULAR CONSTRUCTION – ALSO FOR CONTINUOUS HORIZONTAL RUNS

General information

TECHNICAL INFORMATION

Function, Technical data, Specification text, Order code

Variants, Weights & Dimensions

Product details

Downloads

Produktoplysninger

Product data sheet X-GRILLE modular

Brochurer

Product overview X-GRILLE modular

The aluminium ventilation grille for all cases - X-GRILLE modular

Certifikater

X-GRILLE modular Manufacturer's statement

Brugsanvisninger

Installation manual X-GRILLE modular

JUST GREAT - SEE FOR YOURSELF

AN ALUMINIUM VENTILATION GRILLE FOR ALL CASES

NEW CONCEALED SCREW FIXINGS

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,5	0,7	0,8	1,0	1,3	1,6	1,9	2,2	2,5	2,8	3,1
125	0,5	0,6	0,8	1,0	1,2	1,5	1,9	2,3	2,6	2,9	3,2	3,6
225	0,7	0,9	1,1	1,4	1,6	2,1	2,5	3,0	3,5	4,0	4,4	4,8
325		1,2	1,4	1,7	2,0	2,6	3,2	3,8	4,3	4,9	5,5	6,1
425					2,5	3,2	3,9	4,6	5,4	6,1	6,8	7,5
525							4,5	5,3	6,4	7,1	7,8	8,6

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,2	0,3	0,4	0,4	0,5	0,7	0,9	1,0	1,1	1,3	1,5	1,7
125	0,3	0,4	0,5	0,6	0,7	0,9	1,2	1,4	1,5	1,7	2,0	2,3
225	0,4	0,6	0,7	0,9	1	1,4	1,7	2	2,2	2,6	3,0	3,3
325		0,7	0,9	1,2	1,4	1,8	2,2	2,7	3,0	3,4	3,8	4,2
425					1,7	2,3	2,8	3,3	3,7	4,3	4,9	5,4
525							3,3	4,0	4,4	5,1	5,7	6,3

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,5	0,7	0,8	1,0	1,3	1,6	1,9	2,2	2,5	2,8	3,1
125	0,5	0,6	0,8	1,0	1,2	1,5	1,9	2,3	2,6	2,9	3,2	3,6
225	0,7	0,9	1,1	1,4	1,6	2,1	2,5	3,0	3,5	4,0	4,4	4,8
325		1,2	1,4	1,7	2,0	2,6	3,2	3,8	4,3	4,9	5,5	6,1
425					2,5	3,2	3,9	4,6	5,4	6,1	6,8	7,5
525							4,5	5,3	6,4	7,1	7,8	8,6

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,2	0,3	0,4	0,4	0,5	0,7	0,9	1,0	1,1	1,3	1,5	1,7
125	0,3	0,4	0,5	0,6	0,7	0,9	1,2	1,4	1,5	1,7	2,0	2,3
225	0,4	0,6	0,7	0,9	1	1,4	1,7	2	2,2	2,6	3,0	3,3
325		0,7	0,9	1,2	1,4	1,8	2,2	2,7	3,0	3,4	3,8	4,2
425					1,7	2,3	2,8	3,3	3,7	4,3	4,9	5,4
525							3,3	4,0	4,4	5,1	5,7	6,3

X-GRILLE MODULAR

VENTILATION GRILLES, MADE OF ALUMINIUM, WITH MODULAR CONSTRUCTION – ALSO FOR CONTINUOUS HORIZONTAL RUNS

General information

TECHNICAL INFORMATION

Function, Technical data, Specification text, Order code

Variants, Weights & Dimensions

Product details

Downloads

Produktoplysninger

Product data sheet X-GRILLE modular

Brochurer

Product overview X-GRILLE modular

The aluminium ventilation grille for all cases - X-GRILLE modular

Certifikater

X-GRILLE modular Manufacturer's statement

Brugsanvisninger

Installation manual X-GRILLE modular

JUST GREAT - SEE FOR YOURSELF

AN ALUMINIUM VENTILATION GRILLE FOR ALL CASES

NEW CONCEALED SCREW FIXINGS

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,5	0,7	0,8	1,0	1,3	1,6	1,9	2,2	2,5	2,8	3,1
125	0,5	0,6	0,8	1,0	1,2	1,5	1,9	2,3	2,6	2,9	3,2	3,6
225	0,7	0,9	1,1	1,4	1,6	2,1	2,5	3,0	3,5	4,0	4,4	4,8
325		1,2	1,4	1,7	2,0	2,6	3,2	3,8	4,3	4,9	5,5	6,1
425					2,5	3,2	3,9	4,6	5,4	6,1	6,8	7,5
525							4,5	5,3	6,4	7,1	7,8	8,6

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,2	0,3	0,4	0,4	0,5	0,7	0,9	1,0	1,1	1,3	1,5	1,7
125	0,3	0,4	0,5	0,6	0,7	0,9	1,2	1,4	1,5	1,7	2,0	2,3
225	0,4	0,6	0,7	0,9	1	1,4	1,7	2	2,2	2,6	3,0	3,3
325		0,7	0,9	1,2	1,4	1,8	2,2	2,7	3,0	3,4	3,8	4,2
425					1,7	2,3	2,8	3,3	3,7	4,3	4,9	5,4
525							3,3	4,0	4,4	5,1	5,7	6,3
