TRS

VENTILATIONSRISTE, FREMSTILLET AF STÅL, MED INDIVIDUELT JUSTERBARE, VERTIKALE LAMELLER

Ventilationsrist med dråbeformede lameller

Nominelle størrelser: 225 × 75 til 1225 × 325 mm
Volumenstrømsområde: 11 - 1305 l/s eller 40 - 4698 m³/h
Gitterflade af stål, pulverlakeret
Frontkant med forsænkede huller, 27 mm brede

Valgfrit ekstraudstyr og tilbehør

Gitterfront i RAL CLASSIC-farver
Gitterfront af galvaniseret stål, uden pulverlakering
Underramme til installation
Installationsramme til montering af filtermedier
Tilbehør til balancering af volumenstrøm og styring af luftretning
Skjult skruefastgørelse

Anvendelse

Anvendelse

Ventilationsgitter af typen TRS som indblæsnings- eller udsugningsvariant til komfortzoner og industriområder
Retningsbestemt indblæsning til ventilation med blandet flow ventilation
Lamellerne kan justeres for at opfylde forskellige lokale krav
Til variable og konstante volumenstrømme
Til temperaturforskelle mellem indblæsningsluft og rumluft fra -12 til +4 K
Til installation i vægge, karme og rektangulære kanaler

Særlige egenskaber

Individuelt justerbare lameller
Forsænkede huller eller skjult skruefastgørelse
Valgfri installationsramme og kabinet til montering af filtermedier

Nominelle størrelser

Nominel længde: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
Nominel højde: 75, 125, 225, 325 mm
Andre dimensioner på forespørgsel

Beskrivelse

Fastgørelse

Forsænkede huller
C11: Skjult skruefastgørelse

Komponenter og egenskaber

Skrå kant med affaset inderkant
Individuelt justerbare, vertikale lameller
Fabriksmonteret perimetertætning

Påbygningsdele

AG, AS, D, DG: Til balancering af volumenstrøm og til styring af luftretning

Tilbehør

Underramme til installation: Til hurtig og enkel installation af ventilationsriste
Filterkabinet: Ramme med filterelement og fjederklemme til fastgørelse

Konstruktionsegenskaber

Asymmetrisk støttede lameller
Kant med forsænkede huller eller skjult skruefastgørelse

Materialer og overflader

Kant og lameller af galvaniseret stål
Kant og lameller er pulverlakeret RAL 9010, ren hvid
P1: Kant og lameller er pulverlakeret, RAL CLASSIC-farve
S7: Kant og lameller af galvaniseret stål, ikke pulverlakeret

Standarder og retningslinjer

Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
Inspektion og rengøring i henhold til VDI 6022

Tekniske informationer

Funktion, Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

Schematic illustration of a ventilation grille with transverse blades

① Front border
② Transverse blades

Funktionsbeskrivelse

Ventilationsriste er enheder til indblæsning og udsugning i ventilations- og klimaanlæg. De leder indblæsningsluften ind i rummet. Ventilationsriste med justerbare lameller gør det muligt at tilpasse udblæsningsretningen til de lokale forhold. Resultatet er en blandet luftstrøm i komfortzoner og industrizoner med god generel rumventilation.

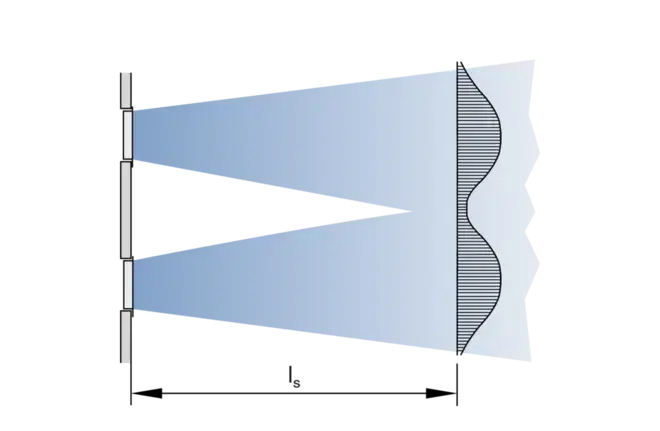

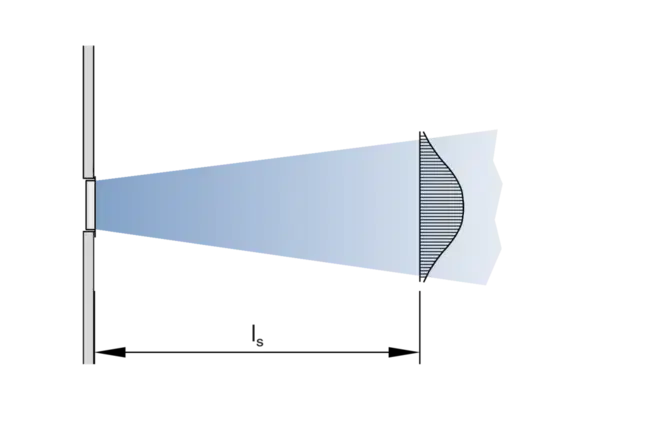

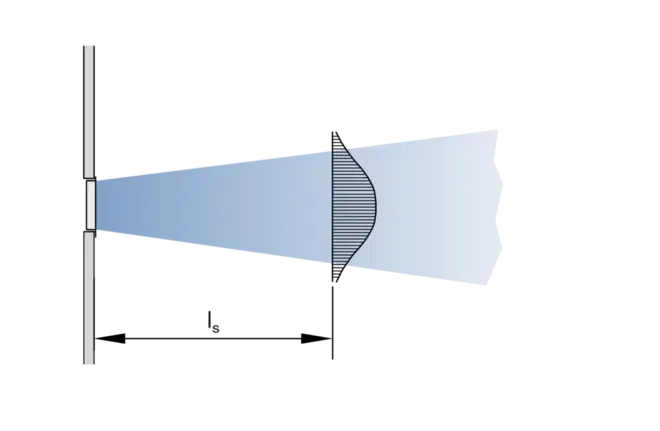

Induktion sænker luftstrømmen, dvs. luftstrømmens hastighed falder, når afstanden fra gitteret øges. Den afstand, hvor luftstrømmens hastighed når en bestemt defineret værdi, f.eks. 0,2 m/s, kaldes kasteafstand. Indblæsningsluftstrålen fra vægriste, der er installeret tæt på loftet, opnår en større kasteafstand end en fri stråle (fra en rist, der ikke er installeret tæt på loftet). Enkelte riste, grupper af riste og kontinuerlige horisontale forløb opnår alle forskellige kastelængder.

I køletilstand er det nødvendigt at tage højde for stråleafvigelsen mod opholdszonen, som øges, når temperaturforskellen mellem indblæsningsluft og rumluft øges, og udsugningshastigheden mindskes. I opvarmningstilstand afviger indblæsningsluftstrålen mod loftet. Dette har ingen negativ effekt på luftstrømshastigheden i opholdszonen, men det kan påvirke den komplette ventilation af rummet.

Nominelle størrelser	225 × 75 til 1225 × 325 mm
Minimum volumenstrømningshastighed	11 – 410 l/s eller 40 – 1476 m³/h
Maksimal volumenstrøm, med LWA maks. 40 dB(A) uden tilbehør	62 – 1305 l/s eller 223 – 4698 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft	–12 til +4 K

Volumenstrømme gælder for indblæsningsluft

Geometrisk frit område

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	Ageo
mm	m²
75	0,007	0,011	0,015	0,018	0,022	0,029	0,036	0,043
125	0,015	0,022	0,030	0,037	0,044	0,059	0,074	0,089
225	0,030	0,045	0,060	0,075	0,090	0,119	0,149	0,179
325		0,068	0,090	0,113	0,135	0,180	0,225	0,269

Effektivt luftudledningsareal (tilluft)

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	Aeff
mm	m²
75	0,007	0,011	0,014	0,018	0,021	0,029	0,036	0,043
125	0,014	0,021	0,029	0,036	0,043	0,057	0,072	0,086
225	0,029	0,043	0,057	0,072	0,086	0,114	0,142	0,172
325		0,064	0,086	0,108	0,129	0,172	0,214	0,256

Effektivt areal af udsugningsgitter

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	Aeff
mm	m²
75	0,006	0,009	0,011	0,014	0,016	0,022	0,028	0,033
125	0,011	0,016	0,022	0,028	0,033	0,044	0,055	0,066
225		0,033	0,044	0,055	0,066	0,090	0,110	0,134
325			0,066	0,083	0,100	0,134	0,170	0,200

TRS, volume flow rate ranges

× LWA = 40 dB(A) with unrestricted airflow+ LWA = 40 dB(A) with airflow restricted by 50 %

Ventilationsriste, rektangulære, fremstillet af stålplade, til indblæsning og udsugning. Æstetisk skrånende kant med affaset inderkant. Fortrinsvis til væg- og karminstallation, men også velegnet til rektangulære kanaler.

Installationsklar komponent, der består af en kant og individuelt justerbare, vertikale lameller.

Skjult skruefastgørelse eller forsænkede huller til montering i en installationsunderramme eller fastgørelse på en installationsoverflade.

Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135.

Særlige egenskaber

Individuelt justerbare lameller
Forsænkede huller eller skjult skruefastgørelse
Valgfri installationsramme og kabinet til montering af filtermedier

Materialer og overflader

Kant og lameller af galvaniseret stål
Kant og lameller er pulverlakeret RAL 9010, ren hvid
P1: Kant og lameller er pulverlakeret, RAL CLASSIC-farve
S7: Kant og lameller af galvaniseret stål, ikke pulverlakeret

Teknisk data

Nominelle størrelser: 225 × 75 til 1225 × 325 mm
Minimum volumenstrøm (indblæsningsluft): 11 – 410 l/s eller 40 – 1476 m³/h
Maksimal volumenstrøm (indblæsningsluft), ved LWA maks. 40 dB(A) uden tilbehør: 62 – 1305 l/s eller 223 – 4698 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft: –12 to +4 K

Data for dimensionering

V _______________________ [m³/h]
Δpt _______________________ [Pa]

Luftgenereret støj

LWA _______________________ [dB(A)]

Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram; Easy Product Finder.

Type
TRS Single grille

Attachments
A       Without (grille face only)
AG       Damper unit, opposed action blades
AS       Hit and miss damper
D       Air direction control, blades installed at 90° to the front blades, independently adjustable
DG       D combined with AG

Nominal size [mm]
L × H

Installation subframe
No entry: none
A1 With

Fixing
No entry: countersunk holes
C11 With concealed screw fixing

Exposed surface
       No entry: powder-coated
       RAL 9010, pure white
P1       Powder-coated, specify RAL CLASSIC colour
S7       Grille face made of galvanised sheet steel, without powder coating

       Gloss level
       RAL 9010 50 %
       RAL 9006 30 %
       All other RAL colours 70 %

Ordre eksempel: TRS-DG / 825×225 / A1 / C11

Påbygningsdele	Spjældenhed med modsatrettede lameller og luftretningskontrol
Nominel størrelse	825 × 225 mm
Underramme til installation	Med
Fastgørelse	Skjult skruefastgørelse
Eksponeret overflade	Pulverlakeret RAL 9010, ren hvid

Ordre eksempel: TRS-EF / 825×225

Påbygningsdele	Ingen
Nominel størrelse	825 × 225 mm
Eksponeret overflade	Pulverlakeret RAL 9010, ren hvid

Dimensioner og vægt, Produktdetaljer

TRS, 27 mm wide front border

L Nominal length
H Nominal height

Vægtskemaet viser de tilgængelige nominelle størrelser.

TRS

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	m
mm	kg
75	0,4	0,5	0,7	0,8	0,9	1,2	1,5	1,8
125	0,5	0,7	0,8	1,0	1,2	1,6	1,9	2,3
225	0,7	1,0	1,2	1,5	1,8	2,3	2,8	3,3
325		1,3	1,6	2,0	2,3	3,0	3,7	4,4

Vægte gælder for ventilationsriste uden tilbehør

Front border, 27 mm

Installations eksempler, Installations detaljer, Idriftsættelse, Grundlæggende oplysninger og nomenklatur

Wall installation

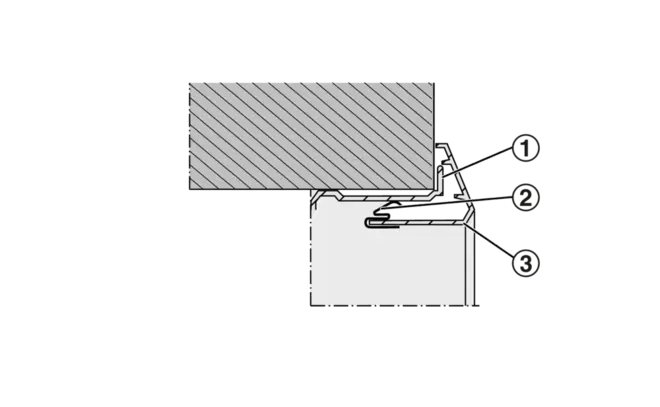

Ventilation grille with concealed screw fixing

① Installation subframe
② Concealed screw fixing
③ Ventilation grille

Installation og idriftsættelse

Installation fortrinsvis i vægge, karme og rektangulære kanaler
Installation med installationsunderramme anbefales
Hvis der ikke anvendes en installationsunderramme, skal kanten fastgøres med skruer

Dette er kun skematiske diagrammer for at illustrere installationsdetaljer.

Volume flow rate balancing -*G

Attachments -AG, -DG and Types AGW, DGW

Balancering af volumenstrøm

Når der er installeret flere ventilationsriste i samme kanal, kan det være nødvendigt at afbalancere volumenstrømmene.

AG: Spjældenhed med modsatrettede lameller, justerbar, fastgjort med en låseskrue
AS: Spjældenhed med hit and miss-spjæld, justerbar, fastgjort med en låseskrue

Luftmønster

Justerbare lameller: Indstil luftreguleringslamellerne individuelt eller sammen og afhængigt af de lokale forhold
D, DG: Luftreguleringslameller, monteret 90° i forhold til frontlamellerne, kan tilpasses de lokale forhold

Vigtigste dimensioner

L [mm]

Ventilationsristens nominelle længde

H [mm]

Ventilationsristens nominelle højde

m [kg]

Vægt

Nomenklartur

LWA [dB(A)]

Lydeffektniveau for den luftgenererede støj

V [m³/h] and [l/s]

Volumenstrømningshastighed

Δpt [Pa]

Samlet differenstryk

lS [m]

Afstand fra enkelt gitter eller horisontal sektion (kasteafstand)

Downloads

Produktoplysninger

Product data sheet Type TRS

Product data sheet 1,9 MB pdf

Certifikater

Declaration of hygiene conformity Type TRS

TRS_HC_2024_05_DE_en Hygiene certificate 1000 KB pdf
Non-CE Manufacturer's statement TRS

TRS_NotCE_2022_02_08_14_33_43_DE_en Certificate 1 MB pdf

Brugsanvisninger

Installation manual Air grilles

IM_2019_06_A00000054451_Lüftungsgitter_V3_GB_en Installation manual 680 KB pdf
