TVA

TIL UDSUGNINGSSYSTEMER MED HØJE AKUSTISKE KRAV

VAV-enheder til styring af udsugningsluften i bygninger med variable luftmængdesystemer og høje akustiske krav

Meget effektiv integreret lyddæmper
Boksformet konstruktion til reduktion af luftstrømshastigheden
Elektroniske kontrolkomponenter til forskellige anvendelser (Easy, Compact, Universal og LABCONTROL)
Spjæld tæthedsklasse i henhold til EN 1751, op til klasse 4
Tæthedsklasse i kabinettet i henhold til EN 1751, op til klasse C

Valgfrit ekstraudstyr og tilbehør

Dæmpningsskjold til reduktion af støj fra kabinettet
Ekstra lyddæmper serie TS til reduktion af luftgenereret støj

Anvendelse

Anvendelse

Rektangulære VAV-regulatorer til brug i ventilations- og klimaanlæg
Til regulerings-, induktions- og afspærringsopgaver i udsugningsområdet med høje akustiske krav
Integreret lyddæmpning
Volumenstrømsregulering med lukket kredsløb ved hjælp af en ekstern strømforsyning
Til systemer med variabel eller konstant volumenstrøm
Lukning via overstyring leveret af andre
Kan også bruges til kanal- eller rumtryksregulering med passende reguleringskomponenter

Særlige egenskaber

Integreret lyddæmper med mindst 26 dB indsætningsdæmpning ved 250 Hz
Hygiejnetestet og certificeret
Fabriksindstillet eller programmeret og test af aerodynamisk funktion
Mulighed for efterfølgende volumenstrømsmålig og indstilling, evt. kræves der en separat indstillingsenhed hertil

Nominelle størrelser

125, 160, 200, 250, 315, 400

Beskrivelse

Varianter

TVA: Udsugningsenhed
TVA-D: Udsugningsenhed med dæmpningsskjold
Enheder med dæmpningsskjold og/eller en ekstra lyddæmper, TS, til særligt høje akustiske krav
Dæmpningsskjoldet kan ikke eftermonteres

Bygningsdele og egenskaber

Idriftsættelsesenhed, bestående af mekaniske dele og reguleringskomponenter
Effektiv tryksensor med gennemsnitsberegning til måling af volumenstrøm
Reguleringsspjæld
Integreret lyddæmper
Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger
Aerodynamisk funktionstest på en særlig testrig, før hver enhed sendes afsted
Indstillingsdata er angivet på en etiket eller volumenstrømsskala, der er fastgjort til enheden

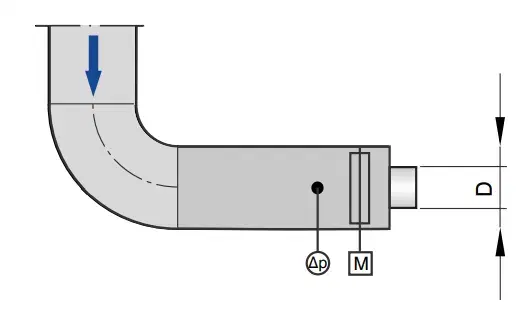

Høj reguleringsnøjagtighed selv i tilfælde af ufordelagtige tilstrømningsforhold

Påbygningsdele

EASY-regulator: Kompakt enhed bestående af regulator med indstillingspotentiometer, trykdifferenstransmitter og spjældmotor
Kompakt-regulator: Kompakt enhed bestående af regulator med potentiometre, trykdifferenstransmitter og spjældmotor
Universal-regulator: Regulator, trykdifferenstransmitter og spjældmotorer til specielle anvendelser
LABCONTROL: Reguleringskomponenter til luftstyringssystemer

Tilbehør

Dobbelt læbetætning (fabriksmonteret)

Supplerende produkter

Ekstra lyddæmper, TS

Konstruktionsegenskaber

Rektangulært kabinet
Studs på ventilatorenden egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180.
Studs med rille til dobbelt læbetætning
Tilslutning på rumenden egnet til kanaler
Baffelplade er monteret efter spjældbladet for optimal aerodynamisk ydeevne
Spjældbladets position er angivet udvendigt
Termisk og akustisk isolering (foring)

Materialer og overflader

Kabinet og spjældblad af galvaniseret stål

Spjældbladstætning fremstillet af TPE-plast
Foring af mineraluld
Effektiv tryksensor fremstillet af aluminium
Glidelejer af plast
Aksel og kobling fremstillet af galvaniseret stål

Variant med dæmpningsskjold (TVA-D)

Dæmpningsskjold i galvaniseret stål
Foring af mineraluld
Gummielementer til isolering af strukturbåren støj

Mineraluld

I henhold til EN 13501, brandklasse A1, ikke-brændbar
RAL-kvalitetsmærke RAL-GZ 388
Ikke sundhedsfarlig takket være høj bioopløselighed i henhold til forordningen om farlige stoffer (Ordinance on Hazardous Substances) og note Q i det europæiske direktiv (EC) nr. 1272/2008
Beklædt med glasfiber som beskyttelse mod erosion ved luftstrømningshastigheder på op til 20 m/s
Modstandsdygtig over for svampe- og bakterievækst

Standarder og retningslinjer

Opfylder hygiejnekravene i

EN 16798, Del 3
VDI 6022, Blad 1
DIN 1946, Del 4
Yderligere standarder, retningslinjer i overensstemmelse med hygiejnecertifikat

Lækage i kabinettet: NS 125 - 200

EN 1751, Klasse C

NS 250 - 400

EN 1751, Klasse B

Luftlækage ved lukket blad

EN 1751, Klasse 4
Opfylder de øgede krav i DIN 1946, del 4, med hensyn til den acceptable luftlækage for lukkede spjældblade

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

① Integral sound attenuator

② Double lip seal

③ Damper blade

④ Effective pressure sensor

⑤ Control components, e.g. an Easy controller

VAV-enheden er udstyret med en effektiv tryksensor til måling af volumenstrømmen. Reguleringskomponenterne (tilbehør) omfatter en effektiv tryktransducer, der omdanner det effektive tryk til et elektrisk signal, en regulator og en aktuator; reguleringsfunktionerne kan opnås med en Easy-regulator eller med en Compact-regulator eller med individuelle komponenter (Universal eller LABCONTROL). I de fleste applikationer kommer sætpunktsværdien fra en rumtemperaturregulator. Regulatoren sammenligner den faktiske værdi med sætpunktsværdien og ændrer aktuatorens styresignal, hvis der er en forskel mellem de to værdier. En integreret lyddæmper reducerer den støj, der skabes af begrænsningen af luftstrømmen. På grund af det større rektangulære tværsnit i rummets ende er luftstrømmens hastighed ca. halvdelen af hastigheden i den cirkulære kanal.

Nominelle størrelser	125 - 400 mm
Volumenstrømområde	14 - 2007 l/s eller 50 - 7228 m³/h
Reguleringsområde for volumenstrøm (enhed med dynamisk effektiv trykmåling)	Ca. 10 - 100% af den nominelle volumenstrøm
Minimum differenstryk	Op til 258 Pa (uden cirkulær lyddæmper)
Maksimalt differenstryk	1000 Pa
Driftstemperatur	10 til 50 °C

Hurtigvalgstabellerne giver et godt overblik over de minimale differenstryk, nøjagtigheden af volumenstrømmen og de lydtrykniveauer, der kan forventes i rummet. Mellemliggende værdier kan opnås ved interpolation.

Lydeffektniveauerne til beregning af lydtrykniveauerne blev målt i TROX-laboratoriet i henhold til DIN EN ISO 5135 - se "Grundlæggende oplysninger og nomenklatur".

Præcise resultater og spektraldata for alle reguleringskomponenter kan beregnes med vores designprogram; Easy Product Finder. De første udvælgelseskriterier for den nominelle størrelse er de faktiske volumenstrømme qvmin and qvmax.

Volumenstrømsintervaller og minimumsværdier for differenstryk

Det minimale differenstryk for VAV-terminalenheder er en vigtig faktor ved design af kanalsystemet og ved dimensionering af ventilatoren inklusive hastighedsregulering. Det skal sikres, at der under alle driftsforhold og for alle enheder er et tilstrækkeligt trykdifferentiale til hver regulator (Δpstat,min). Målepunkterne for ventilatorhastighedsregulering skal vælges i overensstemmelse hermed. De angivne volumenstrømme for VAV-enheder afhænger af den nominelle størrelse og af det styrekomponent (tilbehør), der er installeret.

Volumenstrømsintervaller og mindsteværdier for differenstryk

Kontrolkomponentens dynamiske måleprincip - Easy (potentiometer)

Påbygningsdele: Easy

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	14	50	2	2	20
125	56	201	21	26	9
125	98	353	65	81	7
125	140	504	131	164	5
160	24	83	2	2	19
160	94	339	22	28	9
160	165	595	66	84	6
160	236	851	135	172	5
200	37	133	2	3	19
200	150	540	27	37	9
200	263	948	81	112	6
200	376	1355	165	228	5
250	58	208	2	3	19
250	236	848	22	34	9
250	413	1488	68	103	6
250	591	2128	139	211	5
315	96	344	2	3	19
315	390	1405	26	34	9
315	685	2467	80	104	6
315	980	3528	163	211	5
400	157	563	2	2	19
400	638	2298	22	27	9
400	1120	4033	67	82	6
400	1602	5768	137	167	5

① Basisenhed
② Basisenhed med sekundær lyddæmper TS

Volumenstrømsområder og mindsteværdier for differenstryk

Reguleringskomponentens dynamiske måleprincip – qv Udvidet

Påbygningsdele: BC0, BL0 , BM0, BM0-J6**

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	14	50	2	2	20
125	68	244	31	39	8
125	121	437	99	123	6
125	175	631	205	256	5
160	24	83	2	2	19
160	114	411	32	40	8
160	205	738	102	129	6
160	296	1066	211	269	5
200	37	133	2	3	19
200	182	655	39	54	8
200	327	1176	124	172	6
200	471	1698	258	358	5
250	58	208	2	3	19
250	285	1027	33	49	8
250	513	1847	105	159	6
250	740	2666	218	330	5
315	96	344	2	3	19
315	473	1703	38	50	8
315	851	3062	123	159	6
315	1228	4421	256	332	5
400	157	563	2	2	19
400	774	2785	32	39	8
400	1391	5006	103	126	6
400	2007	7228	215	262	5

① Basisenhed
② Basisenhed med sekundær lyddæmper TS

** Reguleringskomponent udgår i fremtiden - planlæg venligst ikke nye projekter.

Volumenstrømsområder og mindsteværdier for differenstryk

Reguleringskomponentens dynamiske måleprincip – qv Som standard

**Påbygningsdele: BUDN, BUDNF, LN0, LK0, XB0, XB4, (B13 , B1B )**

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	14	50	2	2	20
125	58	207	23	28	9
125	101	365	69	86	6
125	145	522	141	176	5
160	24	83	2	2	19
160	97	349	23	29	9
160	171	616	71	90	6
160	245	882	145	184	5
200	37	133	2	3	19
200	155	557	28	39	9
200	272	980	86	119	6
200	390	1404	177	245	5
250	58	208	2	3	19
250	243	874	24	36	9
250	428	1539	73	110	6
250	612	2205	149	226	5
315	96	344	2	3	19
315	402	1448	28	36	8
315	709	2553	86	111	6
315	1015	3657	175	227	5
400	157	563	2	2	19
400	658	2368	23	29	8
400	1159	4173	72	88	6
400	1660	5978	147	180	5

① Basisenhed
② Basisenhed med sekundær lyddæmper TS

* Reguleringskomponent er allerede udgået

Volumenstrømsområder og mindsteværdier for differenstryk

Reguleringskomponent til statisk måleprincip

**Påbygningsdele: BUSN, BUSNF, BUSS, XD0, XD4, TUN, TUNF, TUS, TUSD, ELAB (BP3 , BPG , BPB , BB3 , BBB *)**

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	21	73	3	4	16
125	62	223	26	32	8
125	103	372	72	89	6
125	145	522	141	176	5
160	35	123	3	4	16
160	104	376	27	34	8
160	175	629	74	94	6
160	245	882	145	184	5
200	55	195	4	5	16
200	166	598	32	45	8
200	278	1001	90	125	6
200	390	1404	177	245	5
250	85	306	3	5	16
250	261	939	27	41	8
250	437	1572	76	115	6
250	612	2205	149	226	5
315	142	508	4	5	15
315	433	1558	32	42	8
315	724	2607	89	116	6
315	1015	3657	175	227	5
400	231	830	3	4	15
400	707	2546	27	33	8
400	1184	4262	75	92	6
400	1660	5978	147	180	5

① Basisenhed
② Basisenhed med sekundær lyddæmper TS

* Reguleringskomponent er allerede udgået

Hurtigvalgstabeller for lydtryksniveau

Hurtigvalgstabellerne er baseret på generelt accepterede dæmpnings- og isoleringsniveauer. Hvis lydtrykniveauet overstiger det krævede niveau, er det nødvendigt med en større ventilationsaggregat og/eller en lyddæmper eller dæmpningsskjold. For mere information om de akustiske data, se grundlæggende information og nomenklatur.

Hurtigvalgstabel for luftregenereret støj LPA

Inklusive lyddæmpervarianter (hele typens volumenstrømsområde)

NS	qv [l/s]	qv [m³/h]	150 Pa		500 Pa
NS	qv [l/s]	qv [m³/h]	①	②	①	②
125	14	50	< 15	< 15	16	< 15
125	68	244	24	16	29	20
125	121	437	28	20	33	24
125	175	631	n.V.	n.V.	34	27
160	24	83	< 15	< 15	18	< 15
160	114	411	29	18	33	23
160	205	738	31	22	37	28
160	296	1066	n.V.	n.V.	38	30
200	37	133	< 15	< 15	19	< 15
200	182	655	19	< 15	28	< 15
200	327	1176	18	n.V.	28	19
200	471	1698	n.V.	n.V.	28	25
250	58	208	< 15	< 15	20	< 15
250	285	1027	19	< 15	27	< 15
250	513	1847	19	n.V.	28	19
250	740	2666	n.V.	n.V.	28	25
315	96	344	< 15	< 15	17	< 15
315	473	1703	24	< 15	30	17
315	851	3062	26	n.V.	33	22
315	1228	4421	n.V.	n.V.	35	26
400	157	563	< 15	< 15	20	< 15
400	774	2785	16	< 15	27	15
400	1391	5006	< 15	20	29	22
400	2007	7228	n.V.	n.V.	29	28

Luftregenereret støj LPA [dB(A)] med statisk differenstryk Δpst fra 150 eller 500 Pa

① Basisenhed

② Basisenhed med sekundær lyddæmper TS

Rqd.: Det specificerede statiske differenstryk Δpst er mindre end det krævede minimale differenstryk Δpst min.

Hurtigvalgstabel for casestrålet støj LPA

Inklusive dæmpningsskjoldsvarianter (hele typens volumenstrømsområde)

NS	qv [l/s]	qv [m³/h]	150 Pa		500 Pa
NS	qv [l/s]	qv [m³/h]	①	②	①	②
125	14	50	15	< 15	21	16
125	68	244	24	18	31	26
125	121	437	27	20	35	29
125	175	631	n.V.	n.V.	36	31
160	24	83	< 15	< 15	18	< 15
160	114	411	22	17	31	25
160	205	738	25	20	35	29
160	296	1066	n.V.	n.V.	36	31
200	37	133	< 15	< 15	19	< 15
200	182	655	23	18	31	26
200	327	1176	25	20	35	31
200	471	1698	n.V.	n.V.	37	33
250	58	208	< 15	< 15	15	< 15
250	285	1027	20	17	31	27
250	513	1847	23	20	36	32
250	740	2666	n.V.	n.V.	39	35
315	96	344	< 15	< 15	21	16
315	473	1703	27	22	36	31
315	851	3062	29	25	40	36
315	1228	4421	n.V.	n.V.	43	38
400	157	563	21	15	30	24
400	774	2785	31	25	41	35
400	1391	5006	32	26	44	38
400	2007	7228	n.V.	n.V.	45	39

Støj ved udstråling LPA [dB(A)] med statisk differenstryk Δpst fra 150 eller 500 Pa

① Basisenhed

② Basisenhed med dæmpningsskjold

Rqd.: Det angivne statiske differenstryk Δpst er mindre end det krævede minimale differenstryk Δpst min.

Bemærk: Oplysninger om kabinetudstrålet støj for kombinationer af basisenhed og valgfri dæmpningsskjold og sekundær lyddæmper kan findes i designprogrammet Easy Product Finder.

Anvendelse

Rektangulære VAV-enheder til systemer med variabel og konstant luftmængde, egnet til udsugningsluft, fås i 6 nominelle størrelser. Høj nøjagtighed i reguleringen af volumenstrømmen. Driftsklar enhed, som består af de mekaniske dele og de elektroniske kontrolkomponenter. Hver enhed indeholder en gennemsnitlig effektiv tryksensor til måling af volumenstrøm, et spjældblad og en integreret lyddæmper. Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger. Effektiv tryksensor med 3 mm målehuller, derfor modstandsdygtig over for kontaminering. Baffelplade er monteret efter spjældbladet for optimal akustisk og aerodynamisk ydeevne. Kabinet med akustisk og termisk isolering. Spjældbladets position er angivet udvendigt. Spjældbladet leveres åbent, så luftstrømmen sikres, selv uden kontrolfunktion, undtagen varianter med defineret sikker position NC (normalt lukket). Opfylder hygiejnekravene i henhold til EN 16798, del 3, VDI 6022, blad 1, og DIN 1946, Del 4.

Særlige egenskaber

Integreret lyddæmper med mindst 26 dB indsætningsdæmpning ved 250 Hz
Hygiejnetestet og certificeret
Fabriksindstillet eller programmeret og test af aerodynamisk funktion
Mulighed for efterfølgende volumenstrømsmålig og indstilling, evt. kræves der en separat indstillingsenhed hertil

Materialer og overflader

Kabinet og spjældblad af galvaniseret stål
Spjældbladstætning fremstillet af TPE-plast
Foring af mineraluld
Effektiv tryksensor fremstillet af aluminium
Glidelejer af plast
Aksel og kobling fremstillet af galvaniseret stål

Variant med dæmpningsskjold (TVA-D)

Dæmpningsskjold i galvaniseret stål
Foring af mineraluld
Gummielementer til isolering af strukturbåren støj

Mineraluld

I henhold til EN 13501, brandklasse A1, ikke-brændbar
RAL-kvalitetsmærke RAL-GZ 388
Ikke sundhedsfarlig takket være høj bioopløselighed i henhold til forordningen om farlige stoffer (Ordinance on Hazardous Substances) og note Q i det europæiske direktiv (EC) nr. 1272/2008
Beklædt med glasfiber som beskyttelse mod erosion ved luftstrømningshastigheder på op til 20 m/s
Modstandsdygtig over for svampe- og bakterievækst

Tilslutning

Studs på ventilatorsiden med rille til læbetætning, egnet til tilslutning af kanaler i henhold til EN 1506 eller EN 13180
Rumende egnet til tilslutning af kanaler

Teknisk data

Nominelle størrelser: 125 to 400 mm
Volumenstrømsområde: 14 - 1602 l/s eller 50 - 5768 m³/h
Minimum differenstryk: Op til 258 Pa
Maksimalt differenstryk: 1000 Pa
Spjæld tæthedsklasse i henhold til EN 1751, op til klasse 4
Tæthedsklasse i kabinettet i henhold til EN 1751, klasse C (nominelle størrelser 125 - 250, klasse B)

Specifikationstekst til påbygningsdele

Variabel volumenstrømskontrol med elektronisk Easy regulator til tilslutning af et eksternt styresignal; faktisk værdisignal kan integreres i det centrale BMS.

Forsyningsspænding: 24 V AC/DC
Signalspændinger: 0 - 10 V DC
Mulighed for overstyring med eksterne kontakter ved hjælp af spændingsfri kontakter: LUKKET, ÅBEN, qᵥmin og qᵥmax
Potentiometre med procentskalaer til indstilling af volumenstrømmene qᵥmin og qᵥmax uden justeringsenhed
Det faktiske værdisignal relaterer til den nominelle volumenstrøm, så idriftsættelse og efterfølgende justering er forenklet
Reguleringsområde for volumenstrøm: ca. 10 - 100% af den nominelle volumenstrøm
Tydeligt synlig ekstern indikatorlampe til signalering af funktionerne: Indstillet, ikke indstillet og strømsvigt
Elektriske tilslutninger med skrueterminaler
Dobbeltklemmer til sløjfning af forsyningsspændingen, dvs. til enkel tilslutning af spændingsoverførsel til den næste regulator

Dimensioneringsdata

qᵥ _______________________ [m³/h]
Δpst _______________________ [Pa]

Luftregenereret støj

LPA _______________________[dB(A)]

Udstrålet støj

LPA _______________________[dB(A)]

Kriterier for ækvivalens

Erklæring om hygiejnisk overensstemmelse i henhold til VDI 6022, blad 1 (01/2018), ÖNORM H 6020 (02/2007) og ÖNORM H 6021 (09/2003)
Indstilling af volumenstrøm uden justeringsanordning via via Vmin- og Vmax-potentiometer
Elektriske forbindelser med skrueterminaler, ingen ekstra terminalboks påkrævet
Aerodynamisk funktionstest af hver volumenstrømsregulator på testrigge på fabrikken, før der sættes en etiket på regulatoren
Akustiske data målt i henhold til ÖNORM EN ISO 5135:1999

ORDREKODE FOR VOLUMENSTRØMSKONTROL (MED Easy regulator)

TVA	–	D	/	160	/	D1	/	Easy
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type
TVA: VAV-enhed, udsugningsluft

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Nominel størrelse [mm]
125, 160, 200, 250, 315, 400

4 Tilbehør
Ingen angivelse: Uden
D1: Dobbelt læbetætning (på en side)

5 Påbygningsdele (kontrolkomponenter)
Easy: Volumenflow regulator, dynamisk, analogt interface, indstilling af qvmin og qvmax med potentiometre

Ordreeksempel: TVA - D / 400 / Easy

Dæmpningsskjold	Med dæmpningsskjold
Nominel størrelse [mm]	400 mm
Påbygningsdele (kontrolkomponenter)	Easy regulator, dynamisk, analogt interface, justering af qvmin og qvmax med potentiometre

Ordrekode for vulemnstrømskontrol (med VARYCONTROL regulator)

TVA

–

160

XD4

200 – 900 [m³/h]

1 Type
TVA: VAV-enhed, udsugningsluft

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Nominel størrelse [mm]
125, 160, 200, 250, 315, 400

4 Tilbehør
Ingen angivelse: Uden
D1: Dobbelt læbetætning (på en side)

5 Påbygningsdele (kontrolkomponenter)
For eksempel
BC0: Compact controller
XD4: Universal controller (VARYCONTROL)

7 Driftstilstand
F: Konstant værdi (en sætpunktsværdi)
V: Variabel (sætpunktets værdiområde)

8 Signalspændingsområde
For signalerne for faktisk værdi og sætpunktsværdi
0: 0 – 10 V DC
2: 2 – 10 V DC

9 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]
qᵥconst. (i driftstilstand F)
qᵥmin – qᵥmax (i driftstilstand V)

10 Spjældbladets position
Kun aktuatorer med spring return
NO: Strømafbrydelse for at ÅBNE
NC: Strømafbrydelse for at LUKKE

Ordreeksempel: TVA - D / 160 / D1 / BC0 / V0 / 200 - 800 m³/h

Dæmpningsskjold	Med dæmpningsskjold
Nominel størrelse [mm]	160 mm
Tilbehør	Dobbelt læbetætning (på en side)
Påbygningsdele (kontrolkomponenter)	Compact controller
Driftstilstand	Variabel
Signalspændingsområde	0 - 10 V DC
Driftsværdier for fabriksindstilling	qvmin = 200 m³/h qvmax = 800 m³/h

ORDREKODE FOR VOLUMENSTRØMSKONTROL (MED trox universal regulator)

TVA – D / 160 / D1 / TUNF / RE / M / 0 / UMZ / … / NC
| | | | | | | | | | |
1 2 3 4 5 6 7 8 9 10 11

1 Type
TVA: VAV-enhed, udsugningsluft

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Nominel størrelse [mm]
125, 160, 200, 250, 315, 400

4 Tilbehør
Ingen angivelse: Uden
D1: Dobbelt læbetætning (på en side)

5 Påbygningsdele (kontrolkomponenter)
TROX UNIVERSAL regulator med
TUN: Aktuator (150 s)
TUNF: Spring return aktuator (150 s)
TUS: Fast-running aktuator (3 s)
TUSD: Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)

6 Udstyrsfunktion
Rumregulering
RE: Regulering af udsugningsluft (rumudsugning)

7 Indstilling af volumenstrøm
M: Master (RMF funktion)
S: Slave
F: Regulator for konstant flowhastighed

8 Signalspændingsområde
0: 0 - 10 V DC
2: 2 - 10 V DC

9 Udvidelse af påbygningsdele
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, leverer uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med ur med realtid

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO med magnetventil

10 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]
Master (RMF funktion)
qᵥmin: Minimum volumenstrøm
qᵥmax: Maksimal volumenstrøm
qᵥconst_Supply air: Konstant indblæsningsluft
qᵥconst_Extract air: Konstant udsugningsluft
qᵥDiff: Forskel mellem indblæsningsluft og udsugningsluft
Konstant værdi
qᵥconst: Konstant volumenstrøm
Slave
Ingen angivelse

11 Spjældbladets position
Kun aktuatorer med spring return
NO: Strømafbrydelse for at ÅBNE
NC: Strømafbrydelse for at LUKKE

Supplerende produkter
Kontrolpanel til rum
BE-LCD: 40-tegns display

Ordreeksempel: TVA / 250 / TUSD / RE / S / 0 / Z

Nominel størrelse [mm]	250 mm
Påbygningsdele (kontrolkomponenter)	Regulator TROX UNIVERSAL, Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)
Udstyrsfunktion	Regulering af udsugningsluft (rumudsugning)
Indstilling af volumenstrøm	Slave
Signalspændingsområde	0 - 10 V DC
Udvidelse af påbygningsdele	Med udvidelse; EM-AUTOZERO med magnetventil til automatisk nulpunktskorrektion

Ordrekode for DIFFERENSTRYKREGULERING (MED VARYCONTROL regulator)

TVA

–

160

XF4

PRE

30 – 60 [Pa]

Ordreeksempel: TVA / 250 / D1 / XF0 / PDE / V2 / 100 - 400 Pa

Nominel størrelse [mm]	250
Tilbehør	Dobbelt læbetætning på en side (cirkulær studs)
Påbygningsdele (kontrolkomponenter)	Compact controller til kanaltryk
Udstyrets funktion/installationssted	Kanaltrykregulering, udsugningsluft
Driftstilstand	Variabel
Signalspændingsområde	2 - 10 V DC
Driftsværdier for fabriksindstilling	∆pmin = 100 Pa ∆pmax = 400 Pa

ORDREKODE FOR DIFFERENSTRYKREGULERING (MED TROX UNIVERSAL regulator)

TVA

–

160

TUNF

PRE

MFP

–

UMZ

…

1 Type
TVA: VAV-enhed, udsugningsluft

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Nominel størrelse [mm]
125, 160, 200, 250, 315, 400

4 Tilbehør
Ingen angivelse: Uden
D1: Dobbelt læbetætning (på en side)

5 Påbygningsdele (kontrolkomponenter)
TROX UNIVERSAL controller med
TUN: Aktuator (150 s)
TUNF: Spring return aktuator (150 s)
TUS: Fast-running aktuator (3 s)
TUSD: Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)

6 Udstyrsfunktion
Kontrol af differenstryk
PRE: Rumtryksregulering, udsugningsluft
PDE: Kanaltrykregulering, udsugningsluft

7 Indstilling af differenstryk
MFP: Master, konstant trykregulering
MVP: Master, variabel differenstrykregulering
SFP: Slave, konstant trykregulering
SVP: Slave, variabel differenstrykregulering

8 Signalspændingsområde
0: 0 - 10 V DC
2: 2 - 10 V DC

9 Udvidelse af påbygningsdele
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, leverer uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med ur med realtid

Mulighed 3: Måling af volumenstrøm
Ingen angivelse: Ingen
V: EM-V Måling af volumenstrøm til differenstrykregulering

Mulighed 4: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO med magnetventil (kun med V)

10 Driftsværdier for fabriksindstilling
Tryk [Pa], volumenstrøm [m³/h eller l/s]
Slave SVP
Δpmin: Minimum differenstryk
Δpmax: Maksimalt differenstryk
Slave SFP
Δpconst: Konstant differenstryk

Master MFP og MVP – samme som slave, men yderligere
qᵥmin: Minimum volumenstrøm
qᵥmax: Maksimal volumenstrøm
qᵥconst_Supply air: Konstant indblæsningsluft
qᵥconst_Extract air: Konstant udsugningsluft
qᵥDiff: Forskel mellem indblæsningsluft og udsugningsluft

11 Spjældbladets position
Kun aktuatorer med spring return
NO: Strømafbrydelse for at ÅBNE
NC: Strømafbrydelse for at LUKKE

Supplerende produkter
Kontrolpanel til rum
BE-LCD: 40-tegns display

Bestil differenstryktransducer til rum- eller kanaltrykregulering separat, f.eks.
PT-699: til rumtrykregulering
PT-699-DUCT: til kanaltrykregulering, inklusive rør og målenippel

Ordreeksempel: TVA / 125 / TUSD / PRE / SFP / 0 / V / 20 Pa

Nominel størrelse [mm]	125 mm
Påbygningsdele (kontrolkomponenter)	Controller TROX UNIVERSAL; Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)
Udstyrsfunktion	Rumtryksregulering, udsugningsluft
Indstilling af differenstryk	Slave, konstant trykregulering
Signalspændingsområde	0 - 10 V DC
Udvidelse af påbygningsdele	EM-V Måling af volumenstrøm til differenstrykregulering
Driftsværdier for fabriksindstilling	Δpconst = 20 Pa

Ordrekode til rumregulering (med EASYLAB reguator)

TVA

–

160

ELAB

UMZ

LAB

…

1 Type

TVA: VAV-enhed, udsugningsluft

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Nominel størrelse [mm]
125, 160, 200, 250, 315, 400

4 Tilbehør
Ingen angivelse: Uden
D1: Dobbelt læbetætning (på en side)

5 Påbygningsdele (kontrolkomponenter)
ELAB: EASYLAB controller TCU3

6 Aktuator
S: Fast-running aktuator(3 s)
SD: Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)

7 Udstyrsfunktion
Rumregulering
RE: Regulering af udsugningsluft (rumforsyning)
PC: Differenstrykregulering (Pressure Control)

9 Udvidelse af moduler

Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, leverer uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med ur med realtid

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO med magnetventil

10 Supplerende funktioner

Uden rumstyringsfunktion
LAB: Ledsystem til udsugning (laboratorier)
CLR: Ledsystem til indblæsning (renrum)

Med rumstyringsfunktion
LAB-RMF: Ledsystem til udsugning
CLR-RMF: Ledsystem til indblæsning

11 Driftsværdier for fabriksindstilling
Volumenstrøm [m3/h, l/s], tryk [Pa] (kun påkrævet, når rumstyringsfunktionen er aktiv)
Samlet udsugningsluft/indblæsningsluft i rummet
qv1: Standardtilstand
qv2: Reduceret drift
qv3: Øget drift
qv4: Konstant indblæsning
qv5: Konstant udsugning
qv6: Forskel mellem indblæsningsluft og udsugningsluft
Δpset: Sætpunktstryk (kun med differenstrykregulering)

Supplerende produkter
Rumkontrolpanel (kun til enheder med RMF)
BE-LCD: Display med 40 tegn

Differenstryktransducer til rumtryksreguleringsudstyr skal bestilles separat, f.eks.
PT-699: Måleområde ±50 Pa eller ±100 Pa
PT-GB604: Måleområde ±100 Pa

Ordreeksempel: TVA / 200 / ELAB / S / RE / TZ / CLR

Dæmpningsskjold	Uden
Nominel størrelse [mm]	200 mm
Påbygningsdele (kontrolkomponenter)	EASYLAB controller TCU3
Aktuator	Fast-running aktuator (3 s)
Udstyrsfunktion	Regulering af udsugningsluft (rumforsyning)
Udvidelse af moduler	Med udvidelsesmodul EM-TRF til 230 V AC Med udvidelsesmodul EM-AUTOZERO med magnetventil til automatisk nulpunktskorrektion
Supplerende funktioner	Ledsystem til indblæsning (renrum)
Driftsværdier for fabriksindstilling	Rumstyringsfunktionen er ikke aktiv

Ordrekode for enkelt operation (med EASYLAB regulator)

TVA

–

160

ELAB

–

UMZ

…

1 Type

TVA: VAV-enhed, udsugningsluft

2 Dæmpningsskjold

Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Nominel størrelse [mm]
125, 160, 200, 250, 315, 400

4 Tilbehør
Ingen angivelse: Uden
D1: Dobbelt læbetætning (på en side)

5 Påbygningsdele (kontrolkomponenter)
ELAB: EASYLAB controller TCU3

6 Aktuator
S: Fast-running aktuator (3 s)
SD: Fast-running aktuator (3 s), med digital grænseflade (TROX HPD)

7 Udstyrsfunktion
Enkelt drift
EC: Regulering af udsugningsluft

8 Indstilling af ekstern volumenstrøm
E0: Spændingssignal 0 - 10 V DC
E2: Spændingssignal 2 - 10 V DC
2P: Switch kontakt (leveres af andre) til 2 switching trin
3P: Switch kontakt (leveres af andre) til 3 switching trin
F: Konstant værdi for volumenstrøm, uden signalering

9 Moduludvidelse

Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, leverer uafbrudt strømforsyning (UPS)

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO med magnetventil

11 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]
Afhængigt af indstillingen for ekstern volumenstrøm
E0, E2: qvmin/qvmax
2P: qv1/qv2
3P: qv1/qv2/qv3
F: qv1

Ordreeksempel: TVA - D / 125 / ELAB / S / EC / F / 350 m³/h

Dæmpningsskjold	Yes
Nominel størrelse [mm]	125 mm
Påbygningsdele (kontrolkomponenter)	EASYLAB controller TCU3
Aktuator	Fast-running aktuator (3 s)
Udstyrsfunktion	Regulering af udsugningsluft
Indstilling af ekstern volumenstrøm	Konstant værdi for volumenstrøm, uden signalering
Driftsværdier for fabriksindstilling	qv1 = 350 m³/h

Varianter, Dimensioner og vægt, Produktdetaljer, Yderligere produktoplysninger

VAV terminal unit, variant TVA

VAV-enhed, VARIANT TVA

VAV-enhed til regulering af variable udsugningsluftmængder

VAV-enhed, VARIANT TVA-D

VAV-enhed med dæmpningsskjold til styring af variable udsugningsluftmængder
Til rum, hvor den indstrålede støj fra enheden ikke reduceres tilstrækkeligt af et nedhængt loft
De cirkulære kanaler til det pågældende rum skal have tilstrækkelig akustisk isolering (leveret af andre) på ventilatorenden
For en optimal løsning bør kunden også isolere de rektangulære kanaler på rumsiden
Dæmpningsskjold kan ikke eftermonteres

Materiale

Standardkonstruktion

Ordrekode detaljer	Del	Materiale
-	Kabinet	Galvaniseret stål
-	Effektiv tryksensor	Aluminiumsrør
-	Spjældblad	Galvaniseret stål
-	Spjældbladstætning	Termoplastisk elastomer (TPE)
-	Aksel og kobling	Galvaniseret stål
-	Glidelejer	Termoplastisk elastomer (TPE)
-	Foring	Mineraluld i henhold til EN 13501, byggemateriale klasse A1, ikke-brændbart

Mulighed for dobbelt læbetætning

Ordrekode detaljer	Del	Materiale
D1	Dobbelt læbetætning	Gummi, EPDM

Mulighed for dæmpningsskjold

Ordrekode detaljer	Del	Materiale
D	Dæmpningsskjoldskabinet	Galvaniseret stål
D	Isolering af strukturbåren støj	Polyethylen, PE
D	Foring	Mineraluld i henhold til EN 13501, brandklasse A1, ikke-brændbar

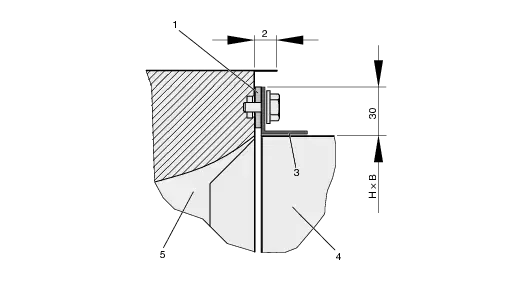

VAV terminal unit without acoustic cladding (TVA)

Notes: Total length L relates to the total casing length. Connection length in assembled state is reduced by approx. 12 mm. See details of flange. The illustration shows control component type Easy, Compact. For individual dimensions, see section on space requirements for commissioning and maintenance.

DIMENSIONER/VÆGTE FOR TVA

NS	B	H	L	∅D	A	B₁	B₃	H₁	H₃	kg
125	198	152	1220	124	185	232	300	186	236	21
160	308	152	1205	159	170	342	410	186	236	25
200	458	210	1460	199	138	492	560	244	281	33
250	598	201	1540	249	97	632	700	235	311	55
315	798	252	1685	314	245	832	900	286	361	73
400	898	354	1995	399	176	932	1000	388	446	118

DIMENSIONER/VÆGTE FOR TVA-D

NS	B	H	L	∅D	A	B₁	B₃	H₁	H₃	kg
125	198	152	1220	124	145	232	380	186	316	41
160	308	152	1205	159	130	342	490	186	316	50
200	458	210	1460	199	98	492	640	244	361	63
250	598	201	1540	249	57	632	780	235	391	95
315	798	252	1685	314	205	832	980	286	441	133
400	898	354	1995	399	136	932	1080	388	526	193

Nødvendig plads til idriftsættelse og vedligeholdelse

Der skal være tilstrækkelig plads til idriftsættelse og vedligeholdelse i nærheden af alle fastgørelser. Det kan være nødvendigt at sørge for tilstrækkeligt store adgangsåbninger til inspektion.

Nødvendig plads

Påbygningsdele	①	②	③
VARYCONTROL
Easy controller: Easy	400	300	300
Compact controller: BC0, BL0 **, BM0, BM0-J6, LK0, LN0, XB0, XD0, XF0	400	300	300
Universal controller: B13 , B1B , BP3 , BPB , BPG , BB3 , BBB , BR3 , BRB , BRG , BS3 , BSB , BSG , BG3 , BGB , BH3 , BHB *, BUDN, BUDNF, BUPN, BUPNF, BURN, BURNF, BUSN, BUSNF, BUSS, XB4, XD4, XF4	700	300	300
TROX UNIVERSAL
TROX UNIVERSAL: TUN, TUNF, TUS, TUSD	900	350	400
LABCONTROL
EASYLAB: ELAB	900	350	400

* Reguleringskomponenter, der allerede er udgået

** Reguleringskomponenter udgår i fremtiden - planlæg venligst ikke nye projekter

Bend vertical

Installation og idriftsættelse

Enhver installationsretning (undtagen enheder med statisk effektiv tryktransducer)
Kabinettets returkanter med borede huller egnet til M10-gevindstænger
TVA-D: Ved konstruktioner med dæmpningsskjold skal kanaler på rumsiden have beklædning op til regulatorens dæmpningsskjold

Opstrøms betingelser

Volumenstrømsnøjagtigheden Δqᵥ gælder for lige opstrøms sektion. Bøjninger, krydsninger eller en indsnævring eller udvidelse af kanalen forårsager turbulens, der kan påvirke målingen. Kanaltilslutninger, f.eks. afgreninger fra hovedkanalen, skal overholde EN 1505.

Reguleringskomponeneter; VARYCONTROL

Påbygningsdele	Kontrolleret variabel	Grænseflade	Effektiv tryktransducer	Aktuator	Producent
Easy controller, dynamisk
Easy	qv	0 - 10 V	integreret	slow-running integreret	①
Compact controller, dynamisk
BC0	-	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	integreret	slow-running integreret	②
BL0 **	qv	LonWorks FTT 10 grænseflade	integreret	slow-running integreret	②
BM0	qv	Modbus RTU/BACnet MS/TP	integreret	slow-running integreret	②
BM0-J6	qv	Modbus RTU/BACnet MS/TP med RJ12 socket (til X-AIRCONTROL)	integreret	slow-running integreret	②
LN0	qv	0 - 10 V eller 2 - 10 V	integreret	slow-running integreret	⑤
LK0	qv	KNX grænseflade	integreret	slow-running integreret	⑤
XB0	qv	0 - 10 V eller 2 - 10 V	integreret	slow-running integreret	③
Compact controller, statisk
XD0	qv	0 - 10 V eller 2 - 10 V	integreret	slow-running integreret	③
XF0	Δp	0 - 10 V eller 2 - 10 V	integral, justerbart kontrolområde 25 - 550 Pa	slow-running integreret	③
Universal controller, dynamisk
B13 *	qv	0 - 10 V eller 2 - 10 V	integreret	slow-running separat	②
B1B *	qv	0 - 10 V eller 2 - 10 V	integreret	spring return aktuator separat	②
BUDN	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret	slow-running separat	②
BUDNF	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret	spring return aktuator separat	②
XB4	qv	0 - 10 V eller 2 - 10 V	integreret	spring return aktuator separat	③
Universal controller, statisk
BP3 *	qv	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent	slow-running separat	②
BPB *	qv	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent	spring return aktuator separat	②
BPG *	qv	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent	fast-running separat	②
BB3 *	qv	2 - 10 V	individuel komponent	slow-running separat	②
BBB *	qv	2 - 10 V	individuel komponent	spring return aktuator separat	②
BR3 *	Δp	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent 100 Pa	slow-running separat	②
BRB *	Δp	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent 100 Pa	spring return aktuator separat	②
BRG *	Δp	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent 100 Pa	fast-running separat	②
BS3 *	Δp	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent 600 Pa	slow-running separat	②
BSB *	Δp	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent 600 Pa	spring return aktuator separat	②
BSG *	Δp	0 - 10 V eller 2 - 10 V eller MP bus grænseflade	individuel komponent 600 Pa	fast-running separat	②
BG3 *	Δp	2 - 10 V	individuel komponent 100 Pa	slow-running separat	②
BGB *	Δp	2 - 10 V	individuel komponent 100 Pa	spring return aktuator separat	②
BH3 *	Δp	2 - 10 V	individuel komponent 600 Pa	slow-running separat	②
BHB *	Δp	2 - 10 V	individuel komponent 600 Pa	spring return aktuator separat	②
BUPN	Δp	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret Control range adjustable 25 – 450 Pa	slow-running separat	②
BURNF	Δp	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret Justerbart kontrolområde -50 ... -10 Pa eller 10 ... 50 Pa	spring return aktuator separat	②
BURN	Δp	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret Justerbart kontrolområde -50 ... -10 Pa eller 10 ... 50 Pa	slow-running separat	②
BUPNF	Δp	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret Justerbart kontrolområde 25 – 450 Pa	spring return aktuator separat	②
BUSN	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret	slow-running separat	②
BUSNF	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret	spring return aktuator separat	②
BUSS	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	integreret	fast-running separat	②
XD4	qv	0 - 10 V eller 2 - 10 V	integreret	spring return aktuator separat	③
XF4	Δp	0 - 10 V eller 2 - 10 V	integreret, justerbart kontrolområde 25 - 550 Pa	spring return aktuator separat	③

* Reguleringskomponent er allerede udgået

** Reguleringskomponent udgår i fremtiden - planlæg venligst ikke nye projekter

qv Volumenstrøm
Δp Differenstryk
① TROX, ② TROX/Belimo, ③ TROX/Gruner, ⑤ Siemens

Reguleringskomponenter; TROX UNIVERSAL

Påbygningsdele	Kontrolleret variabel	Grænseflade	Effektiv tryktransducer	Aktuator	Producent
Universal controller, statisk
TUN	qv, Δp	TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: LonWorks, Modbus, BACnet, web server	qv = integreret Δp = separat	slow-running separat	①
TUNF	qv, Δp	TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: LonWorks, Modbus, BACnet, web server	qv = integreret Δp = separat	spring return aktuator separat	①
TUS	qv, Δp	TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: LonWorks, Modbus, BACnet, web server	qv = integreret Δp = separat	fast-running separat	①
TUSD	qv, Δp	TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: LonWorks, Modbus, BACnet, Webserver	qv = integreret Δp = separat	fast-running med digital kommunikationsgrænseflade (TROX HPD), separat	①

qv Volumenstrøm
Δp Differenstryk
① TROX

REGULERINGSKOMPONENTER; LABCONTROL EASYLAB

Påbygningsdele	Kontrolleret variabel	Grænseflade	Effektiv tryktransducer	Aktuator	Producent
EASYLAB
ELAB	qv, Δp *	TROX plug and play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: Modbus, BACnet, web server	qv = integreret Δp = separat	fast-running, separat or fast-running med digital kommunikationsgrænseflade (TROX HPD), separat	③

① TROX

* Reguleres variabelt afhængigt af typen af VAV-enhed

TVR, TVRK: Stinkskab, rumindblæsning, rumudsugning, rumtryk, enkelt regulator
TVLK: Stinkskab, enkelt regulator
TVJ, TVT: Rumindblæsning, rumudsugning, rumtryk, enkeltregulator
TVZ, TZ-Silenzio: Rumindblæsning, rumtryk, enkeltregulator
TVA, TA-Silenzio: Rumudsugning, rumtryk, enkeltregulator

DOWNLOADS

Produktoplysninger

Basic information and nomenclature - VAV terminal units

Basic-information-and-nomenclature_VAV-terminal-units_PD_2022_02_25_DE_en Basic information and nomenclature 490 KB pdf
FProduct data sheet BURN

BURN_PD_2024_01_17_DE_en Product data sheet 730 KB pdf
Product data sheet BUPN

BUPN_PD_2024_01_16_DE_en Product data sheet 730 KB pdf
Product data sheet TVA

TVA_PD_2021_11_10_DE_en Product data sheet 830 KB pdf
Product data sheet XB0

XB0_PD_2024_10_23_DE_en 760 KB pdf
Product data sheet control component Easy

Easy_PD_2024_10_31_DE_en Product Data Sheet 620 KB pdf
Product data sheet control component XF4

XF4_PD_2021_06_01_DE_en Product data sheet 38 MB pdf
Product data sheet control components BC0

BC0_PD_2022_09_15_DE_en Product data sheet 840 KB pdf
Product data sheet control components BM0

BM0_PD_2022_09_15_DE_en Product data sheet 570 KB pdf
Product data sheet control components BM0-J6

BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 MB pdf
Product data sheet control components BUDNF

BUDNF_PD_2024_01_16_DE_en Product data sheet 770 KB pdf
Product data sheet control components BUPNF

BUPNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf
Product data sheet control components BURNF

BURNF_PD_2024_01_17_DE_en Product data sheet 730 KB pdf
Product data sheet control components BUSN

BUSN_PD_2024_01_17_DE_en Product data sheet 750 KB pdf
Product data sheet control components BUSNF

BUSNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf
Product data sheet control components BUSS

BUSS_PD_2024_01_17_DE_en Product data sheet 710 KB pdf
Product data sheet control components XB4

XB4_PD_2020_02_14_DE_en Product data sheet 38 MB pdf
Product data sheet control components XD0

XD0_PD_2022_01_24_DE_en Product data sheet 520 KB pdf
Product data sheet control components XD4

XD4_PD_2020_02_14_DE_en Product data sheet 38 MB pdf
Product data sheet control components XD4

XD4_PD_2020_02_14_DE_en Product data sheet 920 KB pdf
Product data sheet control components XF0

XF0_PD_2019_12_DE_en Product data sheet 10 MB pdf
Product data sheet control components XF0

XF0_PD_2021_06_01_DE_en Product data sheet 490 KB pdf
Product data sheet control components XF4

XF4_PD_2020_02_27_DE_en Product data sheet 38 MB pdf
Product data sheet control components XF4

XF4_PD_2021_06_01_DE_en Product data sheet 890 KB pdf
Product data sheet BUDN

BUDN_PD_2024_01_16_DE_en Product data sheet 770 KB pdf

Certifikater

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 KB pdf
Declaration of conformity or declaration of incorporation Types TVZ, TVA

CE_VVS_DE_en Declaration of conformity or declaration of incorporation 200 KB pdf
Declaration of hygiene conformity Type TVA

TVA_HC_2024_05_DE_en Hygiene certificate 1,5 MB pdf
Environmental product Declaration TVA

TVA_EPD_2024_12_DE_en Environmental product Declaration 1,1 MB pdf

Brugsanvisninger

Assembly and operating instructions TVA

TVA_IOM_CD10012_V2_2024_01_GB_en 2,6 MB pdf
Installation and commissioning instructions – Control component Easy

EASY_IM_A00000073971_V2_2020_03_DE_en 1,5 MB pdf
Installation instructions – Replacing GUAC actuators

IM_2018_01_A00000066402_GUAC-Stellantriebe_tauschen-V1_GB_en 1,4 MB pdf

TROX Services

Produktsøgning A-Z Nemt og hurtigt

TROX Easy Product Finder Hurtig. Pålidelig. Nyskabende.

Kompetence Kompetence - spændende iscenesat.

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

STATISTICS AND WEBSITE ANALYSIS

These cookies make it possible to collect data for statistics and analysis so that TROX can measure the performance of the websites visited, identify technical problems and find starting points for optimisation. They may be set by us or by third parties whose services we use on our sites. Users also help to identify, for example, which pages are used most frequently or only rarely or how people navigate between web pages. All information used by third parties is aggregated and anonymised.

TVA

TIL UDSUGNINGSSYSTEMER MED HØJE AKUSTISKE KRAV

Anvendelse

Beskrivelse

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

Påbygningsdele: Easy

Påbygningsdele: BC0, BL0 **, BM0, BM0-J6

Påbygningsdele: BUDN, BUDNF, LN0, LK0, XB0, XB4, (B13 *, B1B *)

Påbygningsdele: BUSN, BUSNF, BUSS, XD0, XD4, TUN, TUNF, TUS, TUSD, ELAB (BP3 *, BPG *, BPB *, BB3 *, BBB *)

ORDREKODE FOR VOLUMENSTRØMSKONTROL (MED Easy regulator)

Ordreeksempel: TVA - D / 400 / Easy

Ordrekode for vulemnstrømskontrol (med VARYCONTROL regulator)

Ordreeksempel: TVA - D / 160 / D1 / BC0 / V0 / 200 - 800 m³/h

ORDREKODE FOR VOLUMENSTRØMSKONTROL (MED trox universal regulator)

TVA – D / 160 / D1 / TUNF / RE / M / 0 / UMZ / … / NC|||||||||||1234567891011

Ordreeksempel: TVA / 250 / TUSD / RE / S / 0 / Z

Ordrekode for DIFFERENSTRYKREGULERING (MED VARYCONTROL regulator)

Ordreeksempel: TVA / 250 / D1 / XF0 / PDE / V2 / 100 - 400 Pa

ORDREKODE FOR DIFFERENSTRYKREGULERING (MED TROX UNIVERSAL regulator)

Ordreeksempel: TVA / 125 / TUSD / PRE / SFP / 0 / V / 20 Pa

Ordrekode til rumregulering (med EASYLAB reguator)

Ordreeksempel: TVA / 200 / ELAB / S / RE / TZ / CLR

Ordrekode for enkelt operation (med EASYLAB regulator)

Ordreeksempel: TVA - D / 125 / ELAB / S / EC / F / 350 m³/h

Varianter, Dimensioner og vægt, Produktdetaljer, Yderligere produktoplysninger

VAV-enhed, VARIANT TVA

VAV-enhed, VARIANT TVA-D

Materiale

DIMENSIONER/VÆGTE FOR TVA

DIMENSIONER/VÆGTE FOR TVA-D

Reguleringskomponeneter; VARYCONTROL

Reguleringskomponenter; TROX UNIVERSAL

REGULERINGSKOMPONENTER; LABCONTROL EASYLAB

DOWNLOADS

Produktoplysninger

Basic information and nomenclature - VAV terminal units

FProduct data sheet BURN

Product data sheet BUPN

Product data sheet TVA

Product data sheet XB0

Product data sheet control component Easy

Product data sheet control component XF4

Product data sheet control components BC0

Product data sheet control components BM0

Product data sheet control components BM0-J6

Product data sheet control components BUDNF

Product data sheet control components BUPNF

Product data sheet control components BURNF

Product data sheet control components BUSN

Product data sheet control components BUSNF

Product data sheet control components BUSS

Product data sheet control components XB4

Product data sheet control components XD0

Product data sheet control components XD4

Product data sheet control components XD4

Product data sheet control components XF0

Product data sheet control components XF0

Product data sheet control components XF4

Product data sheet control components XF4

Product data sheet BUDN

Certifikater

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Declaration of conformity or declaration of incorporation Types TVZ, TVA

Declaration of hygiene conformity Type TVA

Environmental product Declaration TVA

Brugsanvisninger

Assembly and operating instructions TVA

Installation and commissioning instructions – Control component Easy

Installation instructions – Replacing GUAC actuators

TROX Services

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE

Påbygningsdele: BC0, BL0 , BM0, BM0-J6**

**Påbygningsdele: BUDN, BUDNF, LN0, LK0, XB0, XB4, (B13 , B1B )**

**Påbygningsdele: BUSN, BUSNF, BUSS, XD0, XD4, TUN, TUNF, TUS, TUSD, ELAB (BP3 , BPG , BPB , BB3 , BBB *)**

TVA – D / 160 / D1 / TUNF / RE / M / 0 / UMZ / … / NC
| | | | | | | | | | |
1 2 3 4 5 6 7 8 9 10 11
