TVR

TIL FORSKELLIGE STANDARDANVENDELSER

Cirkulære spjæld til standardanvendelser i indblæsnings- eller udsugningssystemer med variabel volumenstrøm

Velegnet til styring af volumenstrøm, rumtryk eller kanaltryk
Elektroniske styringskomponenter til forskellige anvendelser (Easy, Compact, Universal og LABCONTROL)
Høj reguleringsnøjagtighed selv med opstrøms bøjning (R = 1D)
Egnet til lufthastigheder op til 13 m/s
Luftlækage for lukkede blade i henhold til EN 1751, klasse 4
Luftlækage i kabinet i henhold til EN 1751, klasse C

Valgfrit ekstraudstyr og tilbehør

Dæmpningsskjold til reduktion af udstrålet støj fra kabinettet
Sekundær lyddæmper CA, CAH, CS eller CF til reduktion af luftgenereret støj
Varmtvandsvarmeveksler, WL, og elektrisk luftvarmer, EL, til genopvarmning af luftstrømmen

Anvendelse

Anvendelse

Cirkulære VAV-spjæld til brug i ventilations- og airconditionsystemer
Til styring, begrænsning eller lukning af indblæsnings- og udsugningsluftstrømme
Volumenstrømskontrol med lukket kredsløb ved hjælp af en ekstern strømforsyning
Til systemer med variabel eller konstant volumenstrøm
Afbrydelse ved hjælp af omskifter (leveres af andre)
Kan også bruges til styring af kanal- eller rumtryk med egnede styringskomponenter

Særlige egenskaber

Integreret effektiv tryksensor med 3 mm målehuller (modstandsdygtig over for støv og forurening)
Fabriksindstilling eller programmering og test af aerodynamisk funktion
Parametre kan også senere indstilles på kontrolkomponenten; yderligere justeringsanordning kan være nødvendig

Nominel størrelse

100, 125, 160, 200, 250, 315, 400

Beskrivelse

Varianter

TVR: VAV-enhed

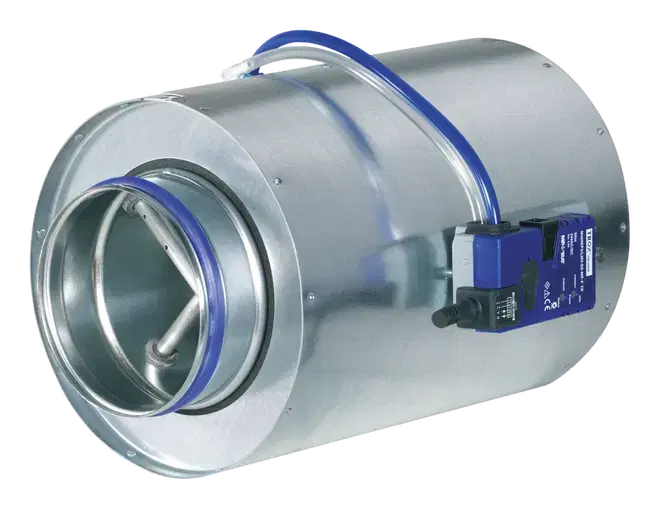

TVR-D: VAV-enhed med dæmpningsskjold

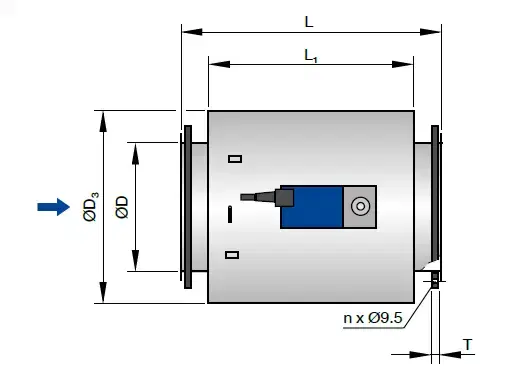

TVR-FL: VAV-enhed med flange i begge ender
TVR-D-FL: VAV-enhed med dæmpningsskjold og flange i begge ender
Enheder med dæmpningsskjold og/eller rund lyddæmper, CA, CAH, CS eller CF til krævende akustiske krav
Dæmpningsskjoldet kan ikke eftermonteres

Konstruktion

Galvaniseret stål
P1: Pulverlakeret, sølvgrå (RAL 7001)
A2: Rustfrit stål

Bygningsdele og egenskaber

Driftsklar enhed, der består af mekaniske dele og kontrolkomponenter
Gennemsnitlig effektiv tryksensor til måling af volumenstrøm
Spjældblad
Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger
Aerodynamisk funktionstest på en særlig testrig før forsendelse af hver enhed
Opsætningsdata er angivet på en etiket eller en volumenstrømskala, der er fastgjort til enheden
Høj reguleringsnøjagtighed (selv med opstrømsbøjning R = 1D

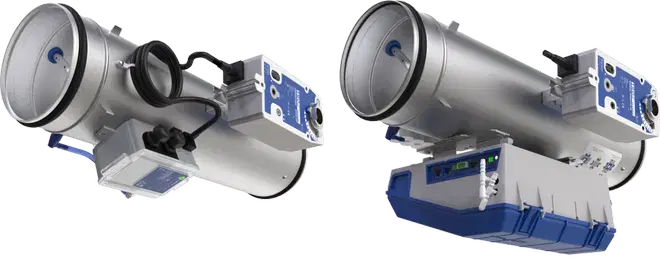

Påbygningsdele

EASY controller: Kompakt enhed bestående af controller med potentiometre, effektiv tryktransducer og aktuator
Compact controller: Kompakt enhed bestående af controller med potentiometre, effektiv tryktransducer og aktuator
Universal controller: Controller, effektiv tryktransducer og aktuatorer til specielle anvendelser

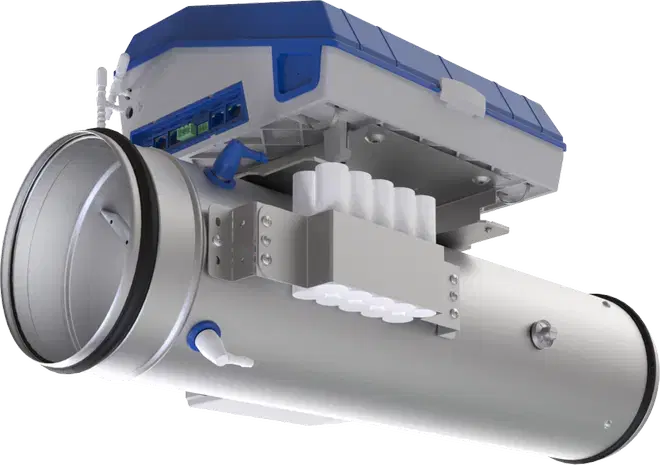

LABCONTROL: Kontrolkomponenter til luftstyringssystemer

Tilbehør

G2: Matchende flanger til begge ender
D2: Dobbelte læbetætninger i begge ender (fabriksmonteret)

Supplerende produkter

Cirkulær lyddæmper CA, CAH, CS eller CF til krævende akustiske krav
Varmeveksler, WL
Elektrisk varmeflade, EL

Konstruktionsegenskaber

Cirkulært kabinet
Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
Studs med rille til tætning
Spjældbladets position er angivet udvendigt ved akselforlængelsen
TVR-FL: Flange i henhold til EN 12220

Materialer og overflader

Konstruktion af galvaniseret stål

Kabinet og spjældblad af galvaniseret stål
Spjældbladstætning lavet af TPE-plast
Sensorrør af aluminium
Glidelejer af plast

Pulverlakeret konstruktion (P1)

Kabinet af galvaniseret stål, pulverlakeret
Spjældblad og aksel af rustfrit stål 1.4301
Sensorrør af aluminium, pulverlakeret

Konstruktion i rustfrit stål (A2)

Kabinet, spjældblad og aksel af rustfrit stål 1.4301
Sensorrør af aluminium, pulverlakeret

Variant med dæmpningsskjold (-D)

Dæmpningsskjold af galvaniseret stål
Gummitætning til isolering af strukturbåren støj
Foringen er af mineraluld

Mineraluld

I henhold til EN 13501, brandklasse A1, ikke-brændbar
RAL-kvalitetsmærke RAL-GZ 388
Ikke sundhedsskadelig takket være høj bioopløselighed i henhold til forordningen om farlige stoffer og note Q i det europæiske direktiv (EC) nr. 1272/2008

Standarder og retningslinjer

Opfylder hygiejnekravene i

EN 16798, del 3
VDI 6022, blad 1
DIN 1946, del 4
For andre gældende standarder og retningslinjer henvises til hygiejnecertifikatet

Luftlækage i kabinet

EN 1751, klasse C

Luftlækage for lukkede blade

NS 100

EN 1751, klasse 2
Opfylder de generelle krav i DIN 1946, del 4, med hensyn til den acceptable luftlækage ved lukket blad

NS 125 – 160

EN 1751, klasse 3
Opfylder de øgede krav i DIN 1946, del 4, med hensyn til den acceptable luftlækage for lukkede blade

NS > 160

EN 1751, klasse 4
Opfylder de øgede krav i DIN 1946, del 4, med hensyn til den acceptable luftlækage for lukkede blade

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

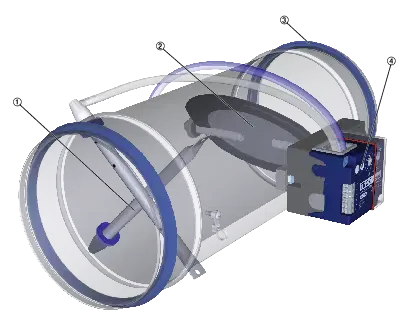

Schematic illustration of the TVR

① Effective pressure sensor

② Damper blade

③ Double lip seal

④ Control components, e.g. an Easy controller

VAV-enheden er udstyret med en effektiv tryksensor til måling af volumenstrømmen.

Kontrolkomponenterne (påbygningsdele) omfatter en effektiv tryktransducer, der omdanner det effektive tryk til et elektrisk signal, en controller og en aktuator; kontrolfunktionerne kan opnås med en Easy controller eller med en Compact controller eller med individuelle komponenter (Universal eller LABCONTROL). I de fleste anvendelser kommer sætpunktsværdien fra en rumtemperatur controlleren.
Regulatoren sammenligner den faktiske værdi med sætpunktsværdien og ændrer aktuatorens styresignal, hvis der er en forskel mellem de to værdier.

Nominelle størrelser	100 – 400 mm
Volumenstrømsområde	34 – 7591 m³/h eller 10 – 2108 l/s
Reguleringsområde for volumenstrøm (enhed for dynamisk effektiv trykmåling)	Ca. 10 – 100% af den nominelle volumenstrøm
Reguleringsområde for volumenstrøm (enhed til måling af statisk effektivt tryk)	Ca. 15 – 100% af den nominelle volumenstrøm
Minimum differenstryk	Op til 117 Pa (uden cirkulær lyddæmper)
Maksimalt differenstryk	1000 Pa
Driftstemperatur	10 to 50 °C

Hurtigvalgstabellerne giver et godt overblik over de mindste differenstryk, nøjagtigheden af volumenstrømmen og de lydtrykniveauer i rummet, der kan forventes. Mellemliggende værdier kan opnås ved interpolation.

Lydeffektniveauerne til beregning af lydtrykniveauerne blev målt i TROX-laboratoriet i henhold til DIN EN ISO 5135 - se "Grundlæggende information og nomenklatur".

Præcise resultater og spektraldata for alle kontrolkomponenter kan beregnes med vores designprogram; Easy Product Finder. De første udvælgelseskriterier for den nominelle størrelse er de faktiske volumenstrømme qvmin og qvmax.

Volumenstrømsområde og minimumsværdier for differenstryk

Minimumsdifferenstrykket for VAV-enheder er en vigtig faktor i udformningen af kanalsystemet og i dimensioneringen af ventilatoren, herunder hastighedsregulering. Tilstrækkeligt statisk differenstryk (Δpstat,min) skal sikres for alle driftsforhold og for alle controllerne. Målepunkterne for ventilatorens hastighedsregulering skal vælges i overensstemmelse hermed. De angivne volumenstrømme for VAV-enhederne afhænger af den nominelle størrelse og af den installerede styringskomponent (påbygningsdele).

Volumenstrømsområde og minimumsværdier for differenstryk

Kontrolkomponent til dynamiske trykmålinger – Easy (potentiometre)

påbygningsdele: Easy

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
100	10	34	1	1	1	2	16
100	38	136	12	14	16	19	9
100	66	239	35	42	50	57	7
100	94	341	71	86	101	116	6
125	16	55	1	1	1	2	16
125	62	223	12	14	16	18	8
125	108	390	37	43	49	55	7
125	155	558	75	87	100	112	6
160	25	88	1	1	1	1	16
160	99	357	11	13	14	15	9
160	174	627	34	38	42	46	7
160	248	896	69	77	86	94	6
200	40	143	1	1	1	1	16
200	162	582	11	12	13	14	8
200	283	1020	33	36	40	43	7
200	405	1459	67	74	81	87	6
250	60	216	1	1	1	1	16
250	245	881	8	9	9	10	9
250	430	1547	23	25	28	30	7
250	614	2212	46	51	56	61	6
315	100	359	1	1	1	1	16
315	407	1464	5	6	7	7	8
315	713	2568	15	17	19	21	7
315	1020	3673	31	35	39	42	6
400	165	591	1	1	1	1	16
400	670	2413	4	5	5	6	8
400	1177	4236	12	14	15	16	7
400	1682	6058	25	27	30	33	6

① Basisenhed
② Basisenhed med cirkulær lyddæmper CF, isoleringstykkelse 50 mm, længde 500 mm
③ Basisenhed med cirkulær lyddæmper CF, isoleringstykkelse 50 mm, længde 1000 mm
④ Basisenhed med cirkulær lyddæmper CF, isoleringstykkelse 50 mm, længde 1500 mm

Volumenstrømsområde og minimumsværdier for differenstryk

Princip for dynamisk måling af kontrolkomponenter – qv udvidet

Påbygningsdele: BC0, BL0 **, BM0, BM0-J6

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
100	10	34	1	1	1	2	16
100	46	165	17	20	24	28	8
100	83	297	54	65	77	88	6
100	118	428	111	135	158	182	5
125	16	55	1	1	1	2	16
125	75	270	18	21	24	27	8
125	134	484	57	66	75	84	6
125	194	699	117	137	156	175	5
160	25	88	1	1	1	1	16
160	120	433	17	18	20	22	8
160	216	777	52	58	64	71	6
160	311	1122	108	121	134	147	5
200	40	143	1	1	1	1	16
200	196	705	16	18	19	21	8
200	352	1266	51	56	61	66	6
200	507	1828	105	116	126	137	5
250	60	216	1	1	1	1	16
250	297	1068	11	12	13	15	8
250	533	1919	35	38	42	46	6
250	769	2771	72	80	87	95	5
315	100	359	1	1	1	1	16
315	493	1774	8	9	9	10	8
315	886	3188	24	26	29	32	6
315	1278	4603	49	55	60	66	5
400	165	591	1	1	1	1	16
400	812	2924	6	7	7	8	8
400	1461	5258	19	21	23	25	6
400	2108	7591	38	43	47	51	5

Volumenstrømsområde og minimumværdier for differenstryk

Kontrolkomponent til dynamisk trykmåling - qv standard

Påbygningsdele: BUDN, BUDNF, LN0, LK0, LB0, XB0, XB4, (B13 *, B1B *)

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
100	10	34	1	1	1	2	16
100	39	141	12	15	18	20	9
100	69	247	37	45	53	61	7
100	98	354	76	92	109	125	6
125	16	55	1	1	1	2	16
125	64	229	13	15	17	19	8
125	112	404	40	46	52	59	7
125	160	578	80	94	107	120	6
160	25	88	1	1	1	1	16
160	102	368	12	13	15	16	8
160	180	648	36	41	45	49	7
160	257	928	74	83	92	101	6
200	40	143	1	1	1	1	16
200	166	599	12	13	14	15	8
200	293	1056	35	39	42	46	6
200	420	1512	72	79	86	94	6
250	60	216	1	1	1	1	16
250	252	908	8	9	10	11	8
250	444	1600	24	27	29	32	7
250	636	2292	49	55	60	65	6
315	100	359	1	1	1	1	16
315	419	1508	6	6	7	8	8
315	738	2658	17	19	20	22	6
315	1057	3807	33	37	42	46	6
400	165	591	1	1	1	1	16
400	691	2487	5	5	5	6	8
400	1218	4383	13	15	16	17	6
400	1744	6279	26	29	32	35	5

Volumenstrømsområde og minimumværdier for differenstryk

Kontrolkomponent til statisk måleprincip

Påbygningsdele: BUSN, BUSNF, BUSS, XD0, XD4, TUN, TUNF, TUS, TUSD, ELAB (BP3 *, BPG *, BPB *, BB3 *, BBB *)

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
100	14	50	2	2	3	3	14
100	42	151	14	17	20	23	8
100	70	253	39	47	56	64	7
100	98	354	76	92	109	125	6
125	23	81	2	2	3	3	13
125	69	247	15	18	20	22	8
125	114	412	41	48	54	61	6
125	160	578	80	94	107	120	6
160	36	129	2	2	2	2	14
160	110	395	14	15	17	19	8
160	184	662	38	42	47	51	7
160	257	928	74	83	92	101	6
200	59	210	2	2	2	2	13
200	179	644	13	15	16	17	8
200	299	1078	37	41	44	48	6
200	420	1512	72	79	86	94	6
250	89	318	1	2	2	2	14
250	271	976	9	10	11	12	8
250	454	1634	25	28	31	33	7
250	636	2292	49	55	60	65	6
315	147	529	1	1	1	1	13
315	451	1622	6	7	8	9	8
315	754	2714	17	19	21	23	6
315	1057	3807	33	37	42	46	6
400	242	871	1	1	1	1	13
400	743	2674	5	6	6	7	8
400	1243	4476	14	15	17	18	6
400	1744	6279	26	29	32	35	5

Hurtigvalgstabel for lydtrykniveauer

Hurtigvalgstabellerne er baseret på generelt accepterede dæmpningsniveauer. Hvis lydtrykniveauet overstiger det krævede niveau, kræves der en større enhed og/eller en lyddæmper eller dæmpningsskjold. For mere information om de akustiske data, se grundlæggende information og nomenklatur.

Hurtigvalgstabel for luftgenereret støj LPA

Controller inklusive lyddæmper
(samlet flowområde for typen)

NS	qv [l/s]	qv [m³/h]	150 Pa				500 Pa
NS	qv [l/s]	qv [m³/h]	①	②	③	④	①	②	③	④
100	10	34	32	18	< 15	< 15	43	27	20	15
100	46	165	48	36	31	27	58	45	38	34
100	83	297	53	42	37	33	64	51	45	41
100	118	428	57	45	n.V.	n.V.	67	55	49	45
125	16	55	34	19	< 15	< 15	46	30	23	18
125	75	270	47	36	31	28	59	46	41	37
125	134	484	52	42	37	34	63	52	47	43
125	194	699	53	44	n.V.	n.V.	65	54	49	46
160	25	88	39	25	19	15	51	36	30	25
160	120	433	50	39	35	32	62	50	45	42
160	216	777	52	42	38	35	64	53	49	46
160	311	1122	53	44	40	37	65	55	51	47
200	40	143	41	30	24	20	51	41	36	31
200	196	705	50	42	38	36	61	52	48	44
200	352	1266	52	44	41	39	62	54	51	48
200	507	1828	52	46	43	41	63	56	52	50
250	60	216	41	32	26	23	51	41	37	33
250	297	1068	48	41	37	35	57	51	47	45
250	533	1919	49	43	40	38	58	53	50	47
250	769	2771	49	44	42	40	59	54	51	48
315	100	359	44	36	31	27	54	47	42	37
315	493	1774	49	42	39	36	60	53	49	46
315	886	3188	50	44	41	39	61	55	51	49
315	1278	4603	51	46	43	41	62	56	53	50
400	165	591	45	38	33	29	58	53	48	43
400	812	2924	46	40	36	34	59	54	50	47
400	1461	5258	46	41	38	36	60	55	51	48
400	2108	7591	47	42	40	39	60	55	52	49

Luftgenereret støj LPA [dB] ved statisk differenstryk Δpst 150 eller 500 Pa

n.a.: Det specificerede statiske differenstryk Δpst er lavere end det minimale differenstryk Δpst min.

Hurtigvalgstabel for indstrålet støj LPA

Controller inklusive dæmpningsskjold
(samlet flowhastighedsområde for typen)

NS	qv [l/s]	qv [m³/h]	150 Pa		500 Pa
NS	qv [l/s]	qv [m³/h]	①	②	①	②
100	10	34	15	< 15	26	15
100	46	165	31	20	41	30
100	83	297	36	25	47	36
100	118	428	40	29	50	39
125	16	55	17	< 15	28	17
125	75	270	30	19	41	30
125	134	484	35	24	46	35
125	194	699	38	27	49	38
160	25	88	19	< 15	30	23
160	120	433	30	23	42	35
160	216	777	34	27	46	39
160	311	1122	37	30	48	41
200	40	143	21	< 15	31	16
200	196	705	32	17	42	27
200	352	1266	36	21	46	31
200	507	1828	39	24	49	34
250	60	216	25	< 15	34	19
250	297	1068	35	20	45	30
250	533	1919	39	24	48	33
250	769	2771	41	26	51	36
315	100	359	29	< 15	39	21
315	493	1774	40	22	50	32
315	886	3188	44	26	54	36
315	1278	4603	46	29	57	39
400	165	591	30	< 15	43	27
400	812	2924	39	23	52	36
400	1461	5258	42	26	55	39
400	2108	7591	44	28	57	41

Kabinetstøj LPA [dB] ved statisk differenstryk Δpst på 150 eller 500 Pa

① Basisenhed
② Basisenhed med dæmpningsskjold

n.a.: Det specificerede statiske differenstryk Δpst er lavere end det minimale differenstryk Δpst min.

Bemærk: Oplysninger om indstrålet støj for kombinationer af basisenhed og valgfrit dæmpningsskjold og sekundær lyddæmper kan findes i designprogrammet: Easy Product Finder.

Cirkulære VAV-enheder til systemer med variabel og konstant luftmængde, egnet til indblæsning eller udsugning, fås i 7 nominelle størrelser.

Høj reguleringsnøjagtighed (selv med opstrømsbøjning R = 1D).

Driftsklar enhed, som består af de mekaniske dele og de elektroniske styringskomponenter. Hver enhed indeholder en gennemsnitlig effektiv tryksensor til måling af volumenstrøm og et reguleringsspjæld. Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger.

Effektiv tryksensor med 3 mm målehuller, derfor modstandsdygtig over for forurening.

Spjældbladets position er angivet udvendigt ved akselforlængelsen. Spjældbladet er fra fabrikken indstillet til åben position, hvilket tillader en ventilationsluftstrøm selv uden kontrol; dette gælder ikke for varianter med defineret sikkerhedsposition NC (normalt lukket).

Opfylder hygiejnekravene i EN 16798, del 3, i VDI 6022, blad 1, og i DIN 1946, del 4.

Særlige egenskaber

Integreret effektiv tryksensor med 3 mm målehuller (modstandsdygtig over for støv og forurening)
Fabriksindstilling eller programmering og test af aerodynamisk funktion
Parametre kan også senere indstilles på kontrolkomponenten; yderligere justeringsanordning kan være nødvendig

Materialer og overfalder

Kabinet og spjældblad af galvaniseret stål
Spjældbladstætning lavet af TPE-plast
Sensorrør af aluminium
Glidelejer af plast

Tilslutning

Studs med rille til læbetætning, egnet til tilslutning af kanaler i henhold til EN 1506 eller EN 13180

Kriterier for ækvivalens

Erklæring om hygiejneoverensstemmelse i henhold til VDI 6022, blad 1 (01/2018), ÖNORM H 6020 (02/2007) og ÖNORM H 6021 (09/2003)
Indstilling af volumenstrøm uden justeringsanordning via Vmin og Vmax potentiometre
Elektriske tilslutninger med skrueterminaler, ingen ekstra boks påkrævet
Aerodynamisk funktionstest af hver volumenstrømsregulator på testrigge på fabrikken, før der sættes en label på controlleren
Akustiske data målt i henhold til ÖNORM EN ISO 5135:1999

Teknisk data

Nominelle størrelser: 100 – 400 mm
Volumenstrømsområde: 34 – 6058 m³/h eller 10 – 1682 l/s
Reguleringsområde for volumenstrøm (enhed til måling af dynamisk effektivt tryk): ca. 10 til 100% af den nominelle volumenstrøm
Minimum differenstryk: 1 – 117 Pa
Maksimalt differenstryk: 1000 Pa
Luftlækage ved lukket blad, klasse 2, 3 eller 4 afhængigt af den nominelle størrelse

Specifikationstekst til påbygningsdele

Variabel volumenstrømstyring med elektronisk Easy controller til tilslutning af et eksternt styresignal; faktisk værdisignal kan integreres i den centrale BMS.

24 V AC/DC forsyningsspænding
Signalspændinger 0 – 10 V DC
Mulighed for overstyring med eksterne kontakter ved hjælp af spændingsfrie kontakter: LUK, ÅBEN, qvmin og qvmax
Potentiometre med procentskalaer til indstilling af volumenstrømmen qvmin og qvmax
Signalet for den faktiske værdi relaterer til den nominelle volumenstrøm, så idriftsættelse og efterfølgende justering forenkles
Tydeligt synligt eksternt indikatorlys til signalering af funktionerne: Indstillet, ikke indstillet og strømsvigt
Elektriske forbindelser med skrueterminaler
Enkelt- eller dobbelttilslutning (afhængigt af styringskomponent) til looping af forsyningsspændingen, dvs. til enkel tilslutning af spændingsoverførsel til den næste styring

Dimensionering

qv____________________________________ [m³/h]
Δpst__________________________________ [Pa]

Luftgenereret støj

LPA___________________________________ [dB(A)]

Støj fra kabinet

LPA___________________________________ [dB(A)]

Livscyklusvurdering

Der findes en livscyklusvurdering for produktserien i form af en miljøvaredeklaration (EPD), som er blevet kontrolleret og offentliggjort af en programindehaver.

Ordrekode for volumenkontrol (EASY)

TVR	–	D	/	200	/	D2	/	Easy
\|		\|		\|		\|		\|
1		2		5		6		7

1 Type
TVR: VAV-enhed

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315, 400

6 Tilbehør
Ingen angivelse: Uden tilbehør
D2: Dobbelt læbetætning i begge ender

7 Påbygningsdele (kontrolkomponenter)
Easy: Volume flow controller, dynamisk, analogt interface, indstilling af qvmin og qvmax med potentiometre (leveret af andre)

Ordreeksempel: TVR / 200 / D2 / Easy

Type	TVR
Dæmpningsskjold	Med dæmpningsskjold
Nominel størrelse [mm]	200 mm
Tilbehør	Dobbelt læbetætning i begge ender
Påbygningsdele (kontrolkomponenter)	Volume flow controller, dynamisk, analogt interface, indstilling af qvmin og qvmax med potentiometre (leveret af andre)

ORDREKODE FOR VOLUMENKONTROL (VARYCONTROL)

TVR

–

160

TUNF

UMZ

...

1 Type
TVR: VAV-enhed

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001 (sølvgrå)
A2: Konstruktion i rustfrit stål

4 Kanaltilslutning
Ingen angivelse: Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
FL: Flange i begge ender (ikke til TVR-D-P1)

5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315, 400

6 Tilbehør
Ingen angivelse: Uden tilbehør
D2: Dobbelt læbetætning i begge ender
G2: Matchende flanger til begge ender

7 Påbygningsdele (kontrolkomponenter)
For eksempel
BC0: Compact controller
XD4: Universal controller (VARYCONTROL)

8 Udstyrets funktion
Rumkontrol
RS: Indblæsningsregulator (rumindblæsning)
RE: Udsugningsregulator (rumudsugning)

9 Driftstilstand
F: Rum master for enkelt controller, konstant sætpunktsværdi

M: Rum master for enkelt controller, variabel sætpunktsværdi
S: Slavestyring (kun med rumløsninger)

10 Signalspændingsområde
For signaler om faktisk værdi og sætpunktsværdi
0: 0 – 10 V DC
2: 2 – 10 V DC

11 Udvidelsesmoduler

Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: Med EM-TRF til 230 V AC strømforsyning
U: Med EM-TRF-USV (inklusive batteripakke til uafbrudt 230 V AC-strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Uden kommunikationsgrænseflade
B: Med EM-BAC-MOD til VACnet MS/TP
M: Med EM-BAC-MOD til Modbus RTU
I: Med EM-IP til BACnet IP, Modbus IP og webserver
R: Med EM-IP (inklusive realtidsur, RTC) til BACnet IP, Modbus IP og webserver

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen nulpunktskorrektion
Z: Med EM-AUTOZERO magnetventil til automatisk nulpunktskorrektion

12 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]

For driftstilstand F
qᵥconst: Konstant volumenstrøm 1, 2

Andre parametre er kun relevante for rummasteren som en del af en rumløsning 3; for enkeltregulatorer indtastes 0
qᵥconst_sup: Konstant indblæsningsluft (rumværdi)
qᵥconst_ext: Konstant udsugningsluft (rumværdi)
qᵥdiff: Forskel mellem indblæsning og udsugning (rumværdi)

For driftstilstand M
qᵥmin: Mindste volumenstrømningshastighed 1, 2
qᵥmax: Maksimal volumenstrømningshastighed 1, 2

For driftstilstand S
Der kræves ingen parametre for slave-regulatoren; alle indtastninger skal foretages på rummets master

Bemærk venligst for driftsværdier for volumenstrøm:
1 Enkeltregulator: qᵥmin, qᵥmax eller qᵥconst gælder for regulatoren
2 Rumløsninger: qᵥmin, qᵥmax, qᵥconst gælder for rummet
3 For mere information om rumløsninger med flere TROX UNIVERSAL-regulatorer forbundet med plug and play og for ordreeksempler henvises til produktdatabladet

13 Spjældbladets position
Kun med aktuatorer med spring return
NO: Strømafbrydelse for at åbne (Normalt / Åben)
NC: Strømafbrydelse for at lukke (Normalt / Lukket)

Supplerende produkter
Valgfrit kontrolpanel til rummet
BE-LCD: Med display med 40 tegn

Ordreeksempel: TVR / 200 / XD4 / V2 / 500–1200 m³/h / NO

Type	TVR
Dæmpningsskjold	Uden dæmpningsskjold
Materiale	Galvaniseret stål
Kanaltilslutning	Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
Nominel størrelse [mm]	200
Tilbehør	Uden tilbehør
Påbygningsdele (kontrolkomponenter)	Universal controller (VARYCONTROL; statisk transducer; analog styring; sikker position med spring return
Driftstilstand	Variabel driftstilstand
Signalspændingsområde	2 – 10 V DC
Volumenstrøm	500 – 1200 [m³/h]
Spjældbladets position	Strømafbrydelse for at åbne (Normalt / Åben)

Order code for volume flow control (with TROX UNIVERSAL attachment)

TVR

–

160

TUNF

UMZ

…

1 Type

TVR: VAV-enhed

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001, sølvgrå
A2: Konstruktion i rustfrit stål

4 Kanaltilslutning
Ingen angivelse: Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
FL: Flange i begge ender (ikke til TVR-D-P1)

5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315, 400

6 Tilbehør
Ingen angivelse: Ingen
D2: Dobbelt læbetætning på begge sider
G2: Matchende flanger på begge sider

7 Påbygningsdele (reguleringskomponenter)
TROX UNIVERSAL controller med
TUN: Aktuator (150 s)
TUNF: Spring return aktuator (150 s)
TUS: Fast-running aktuator (3 s)
TUSD: Fast-running aktuator (3 s), med digitalt kommunikationsinterface (TROX HPD)

8 Udstyrets funktion
Rumkontrol
RS: Indblæsningskontrol (Rumindblæsning)
RE: Udsugningskontrol (Rumudsugning)

9 Indstilling af volumenstrøm
M: Master (RMF funktion)
S: Slave
F: Controller for konstant flowhastighed

10 Signalspændingsområde
0: 0 – 10 V DC
2: 2 – 10 V DC

11 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med realtidsur

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO med magnetventil

12 Driftsværdier [m³/h eller l/s]

Master (RMF funktion)
qᵥmin: Mindste volumenstrøm

qᵥmax: Maksimal volumenstrøm

qᵥconst_Supply air: Konstant indblæsningsluft

qᵥconst_Extract air: Konstant udsugningsluft

qᵥDiff: Forskel mellem indblæsningsluft og udsugningsluft

Konstant værdi

qᵥconst: Konstant volumenstrøm

Slave

Ingen angivelse

13 Spjældbladets position
Kun aktuatorer med spring return
NO: Strømafbrydelse til ÅBEN
NC: Strømafbrydelse til LUK

Supplerende produkter
Kontrolpanel til rum
BE-LCD: Display med 40 tegn

Ordreeksempel: TVR-FL / 250 / TUNF / RE / M0 / 306-2205-0-0-0 [m³/h] / NC

Type	TVR
Dæmpningsskjold	Uden dæmpningsskjold
Materiale	Galvaniseret stål
Kanaltilslutning	Flange i begge ender
Nominel størrelse [mm]	250
Tilbehør	Uden tilbehør
Påbygningsdele (reguleringskomponenter)	TROX UNIVERSAL controller med spring return aktuator (150s)
Udstyrets funktion	Udsugningskontrol (rumudsugning)
Indstilling af volumenstrøm	Room master eller enkelt controller, variabel sætpunktsværdi
Signalspændingsområde	0 – 10 V DC
Udvidelsesmoduler	24 V AC/DC forsyning, uden digitalt kommunikationsinterface, uden automatisk nulpunktskorrektion
Driftsværdier	qvmin = 306 m³/h qvmax = 2205 m³/h
Spjældbladets position	Strømafbrydelse til luk (Normal / Lukket)

Ordrekode for differenstrykregulering (VARYCONTROL)

TVR

–

160

XF4

PDS

300-500 [Pa]

1 Type
TVR: VAV-enhed

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001 (sølvgrå)
A2: Konstruktion i rustfrit stål

4 Kanaltilslutning
Ingen angivelse: Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
FL: Flange i begge ender (ikke til TVR-D-P1)

5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315, 400

6 Tilbehør
Ingen angivelse: Uden tilbehør
D2: Dobbelt læbetætning i begge ender
G2: Matchende flange til begge ender

7 Påbygningsdele (kontrolkomponenter)
For eksempel
XF0: Compact controller til kanaltryk
XF4: Universal controller til kanaltryk (VARYCONTROL)

8 Udstyrets funktion/Installationssted
PDS: Kanaltrykregulator – Indblæsning (Kanaltryk indblæsning)
PDE: Kanaltrykregulator – Udsugning (Kanaltryk udsugning)
PRS: Rumtrykregulator – Indblæsning (Rumtryk indblæsning)
PRE: Rumtrykregulator – Udsugning (Rumtryk udsugning)

9 Driftstilstand
F: Konstant drift tilstand, én sætpunktsværdi (ingen ekstern kontakt)
V: Variabel drift tilstand (justerbart område for sætpunktsværdi)

10 Signalspændingsområde
For signaler om faktisk værdi og sætpunktsværdi
0: 0 – 10 V DC
2: 2 – 10 V DC

11 Driftsværdier for fabriksindstilling
Differenstryk [Pa]

For kanaltrykregulering indtastes differenstrykket [Pa] som en absolut værdi

∆pconst (med driftstilstand F)
∆pmin – ∆pmax (med driftstilstand V)

12 Spjældbladets position
Kun med spring return aktuator
NO: Strømafbrydelse for at åbne (Normalt / Åben)
NC: Strømafbrydelse for at lukke (Normalt / Lukket)

Ordreeksempel 1: TVR-FL / 250 / G2 / XF4 / PDS / F0 / 450 [Pa] / NC

Type	TVR
Dæmpningsskjold	Uden dæmpningsskjold
Materiale	Galvaniseret stål
Kanaltilslutning	Flange i begge ender
Nominel størrelse [mm]	250
Tilbehør	Matchende flange til begge ender
Påbygningsdele (kontrolkomponenter)	VARYCONTROL Universal controller til kanaltryk; analogt interface
Udstyrets funktion	Kanaltrykscontroller – Indblæsning (Trykkanal indblæsning)
Driftstilstand	Konstant drift tilstand
Signalspændingsområde	0 – 10 V DC
Driftsværdier	450 [Pa]
Spjældbladets position	Strømafbrydelse for at lukke (Normalt / Lukket)

ORDREKODE FOR DIFFERENSTRYKREGULERING (TROX UNIVERSAL controller)

TVR

–

…

–

160

TUNF

PRS

MFP

UMZ

…

1 Type
TVR: VAV-enhed

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001, sølvgrå
A2: Konstruktion i rustfrit stål

4 Kanaltilslutning
Ingen angivelse: Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
FL: Flange i begge ender (ikke til TVR-D-P1)

5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315, 400

6 Tilbehør
Ingen angivelse: Uden tilbehør
D2: Dobbelt læbetætning i begge ender
G2: Matchende flanger til begge ender

7 Påbygningsdele (reguleringskomponenter)
TROX UNIVERSAL controller med
TUN: med aktuator (150 s)
TUNF: med spring return aktuator (150 s)
TUS: med fast-running aktuator (3 s)
TUSD: med fast-running aktuator (3 s) og digitalt kommunikationsgrænseflade (TROX HPD)

8 Udstyrets funktion
PDS: Kanaltrykregulator – Indblæsning (Kanaltryk indblæsning)
PDE: Kanaltrykregulator – Udsugning (Kanaltryk udsugning)
PRS: Rumtrykregulator – Indblæsning (Rumtryk indblæsning)
PRE: Rumtrykregulator – Udsugning (Rumtryk udsugning)

9 Indstilling af differenstryk
MFP: Rum master eller enkelt controller, konstant tryk sætpunktsværdi
MVP: Rum master eller enkelt controller, variabel tryk sætpunktsværdi

Med rumløsninger
SFP Slave, konstant tryk sætpunkt
SVP Slave, variabelt tryk sætpunkt

10 Signalspændingsområde
For faktiske og indstillede værdisignaler
0: 0 – 10 V DC
2: 2 – 10 V DC

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Uden digital kommunikationsgrænseflade
B: Med EM-BAC-MOD-01 til BACnet MS/TP
M: Med EM-BAC-MOD-01 til Modbus RTU
I: Med EM-IP: EM-IP til BACnet/IP, Modbus/IP og webserver
R: Med EM-IP (inklusive realtidsur, RTC) til BACnet IP, Modbus IP og webserver

Mulighed 3: Måling af volumenstrøm
Ingen angivelse: Uden måling af volumenstrøm
V: Med EM-V til måling af volumenstrøm med differenstrykregulator

Mulighed 4: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen automatisk nulpunktskorrektion
Z: Med EM-AUTOZERO magnetventil til automatisk nulpunktskorrektion (kun sammen med EM-V)

12 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s], tryk [Pa]

For driftstilstand MFP eller SFP
Δpconst: Konstant differenstryk

For driftstilstand MVP eller SVP
Δpmin: Minimum differenstryk
Δpmax: Maksimalt differenstryk

Andre parametre for driftstilstandene MFP og MVP
Kun relevant for rummets master som en del af en rumløsning; for enkelte regulatorer indtastes 0
qᵥmin: Mindste volumenstrøm (rumværdi)
qᵥmax: Maksimal volumenstrøm (rumværdi)
qᵥconst_Supply air: Konstant indblæsningsluft (rumværdi)
qᵥconst_Extract air: Konstant udsugningsluft (rumværdi)
qᵥDiff: Forskel mellem indblæsning og udsugning (rumværdi)

Bemærk
For mere information om rumløsninger med flere TROX UNIVERSAL-regulatorer tilsluttet med plug and play og for ordre eksempel henvises til produktdatabladet

13 Spjældbladets position

Kun med aktuatorer med spring return

NO: Strømafbrydelse for at åbne (Normalt / Åben)

NC: Strømafbrydelse for at lukke (Normalt / Lukket)

Supplerende produkter
Differenstryktransducere, der kræves til rum- eller kanaltrykregulering, skal bestilles separat eller leveres af andre, f.eks.
PT-699: Differenstryktransducer til rumtrykregulering
PT-699-DUCT: Differenstryktransducere til styring af kanaltryk, inklusive trykmålingssæt
Kontrolpanel til rum

Valgfrit rumkontrolpanel
BE-LCD: Display med 40 tegn

Ordreeksempel: TVR-D-FL / 160 / G2 / TUNF / PRS / MFP / 0 / UMZ / 250 [Pa] / NC

Type	TVR
Dæmpningsskjold	Uden dæmpningsskjold
Materiale	Galvaniseret stål
Kanaltilslutning	Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
Nominel størrelse [mm]	160
Tilbehør	Matchende flanger til begge ender
Påbygningsdele (reguleringskomponenter)	TROX UNIVERSAL controller med fast-running aktuator, analogt grænseflade
Udstyrets funktion	Rumtrykregulator – Indblæsning (Rumtryk indblæsning)
Indstilling af differenstryk	Rum master eller enkelt controller, konstant tryk sætpunkt værdi
Signalspændingsområde	0 – 10 V DC
Udvidelsesmoduler	Med EM-TRF-USV (inkl. batteripakke) til uafbrudt 230 V AC-strømforsyning (UPS) Med EM-BAC-MOD til Modbus RTU Uden måling af volumenstrøm Med EM-AUTOZERO magnetventil til automatisk nulpunktskorrektion
Driftsværdier for fabriksindstilling	250 [Pa]
Spjældbladets position	Strømafbrydelse for at lukke (Normalt / Lukket)

Ordrekode for rumkontrol (EASYLAB)

TVR

–

…

–

160

ELAB

UMZ

LAB

…

1 Type
TVR: VAV-enhed

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001 (sølvgrå)
A2: Konstruktion i rustfrit stål

4 Kanaltilslutning
Ingen angivelse: Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
FL: Flange i begge ender (ikke til TVR-D-P1)

5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315, 400

6 Tilbehør
Ingen angivelse: Ingen
D2: Dobbelt læbetætning i begge ender
G2: Matchende flanger i begge ender

7 Påbygningsdele (kontrolkomponenter)
ELAB: EASYLAB controller TCU3

8 Aktuatorer
S: Fast-running aktuator (3 s)
SD: Fast-running aktuator (3 s) med digitalt kommunikationsgrænseflade (TROX HPD)

9 Udstyrets funktion
Rumkontrol
RS: Indblæsningsregulator (rumindblæsning)
RE: Udsugningsregulator (rumudsugning)
PC: Rumtryksregulator (trykregulering)

11 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: Med EM-TRF til 230 V AC strømforsyning
U: Med EM-TRF-USV (inkl. batteripakke) til uafbrudt 230 V AC-strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: Med EM-BAC-MOD-01 til BACnet MS/TP
M: Med EM-BAC-MOD-01 til Modbus RTU
I: Med EM-IP til BACnet IP, Modbus IP og webserver
R: Med EM-IP (inklusive realtidsur, RTC) til BACnet IP, Modbus IP og webserver

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: Med EM-AUTOZERO magnetventil til automatisk nulpunktskorrektion

12 Yderligere funktioner
Uden rumstyringsfunktion
LAB: Led-system til udsugning (laboratorium)
CLR: Led-system til indblæsning (renrum)

Med aktiv rumstyringsfunktion
LAB-RMF: Udsugningssystem (laboratorium) med rumstyringsfunktion
CLR-RMF: Indblæsningssystem (renrum) med rumstyringsfunktion

13 Driftsværdier
Volumenstrøm [m³/h eller l/s], Tryk [Pa]

Kun påkrævet, når rumstyringsfunktionen er aktiv; samlet rumudsugning/indblæsning
qv1: Standardtilstand
qv2: Reduceret drift
qv3: Øget drift
qv4: Konstant indblæsning
qv5: Konstant udsugning
qv6: Forskel mellem indblæsning og udsugning
ΔpSet: Sætpunktstryk (kun med differenstrykregulering)

Supplerende produkter
Rumkontrolpanel (kun til enheder med RMF)
BE-LCD: Display med 40 tegn

Differenstryktransducere, der kræves til rumtrykskontrol, skal bestilles separat eller leveres af andre, f.eks.
PT-699: Måleområde ±50 Pa eller ±100 Pa
PT-GB604: Måleområde ±100 Pa

Ordreeksempel: TVR-D-FL / 200 / D2 / ELAB / SD / RS / MZ / LAB-RMF / 2000 / 1500 / 2500 / 100 / 100 / 200

Dæmpningsskjold	Med
Kanaltilslutning	Flange i begge ender
Materiale	Galvaniseret stål
Nominel størrelse [mm]	200 mm
Tilbehør	Dobbelt læbetætning i begge ender
Påbygningsdele (kontrolkomponenter)	EASYLAB controller TCU3
Aktuator	Fast-running aktuator (3 s) med digitalt kommunikationsgrænseflade (TROX HPD)
Udstyrets funktion	Indblæsningsregulator (rumindblæsning)
Udvidelsesmoduler	EM-BAC-MOD-01 til Modbus RTU og EM-AUTOZERO magnetventil til automatisk nulpunktskorrektion
Yderligere funktioner	Rumstyringsfunktion for udsugningssystem, f.eks. laboratorium
Driftsværdier	Standardtilstand = 2000 m³/h Reduceret drift = 1500 m³/h Øget drift = 2500 m³/h Konstant indblæsning =100 m³/h Konstant udsugning = 100 m³/h Forskel mellem indblæsning og udsugning = 200 m³/h

Ordrekode for enkeltoperation (EASYLAB)

TVR

–

…

–

160

ELAB

–

UMZ

…

1 Type
TVR: VAV-enhed

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001 (sølvgrå)
A2: Konstruktion i rustfrit stål

4 Kanaltilslutning
Ingen angivelse: Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
FL: Flange i begge ender (ikke til TVR-D-P1)

5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315, 400

6 Tilbehør
Ingen angivelse: Ingen
D2: Dobbelt læbetætning i begge ender
G2: Matchende flanger i begge ender

7 Påbygningsdele (kontrolkomponenter)
ELAB: EASYLAB controller TCU3

8 Aktuatorer
S: Fast-running aktuator (3 s)
SD: Fast-running aktuator (3 s) med digital grænseflade (TROX HPD)

9 Udstyrets funktion
Enkel betjening
SC: Indblæsningsregulator - Indblæsning (Indblæsningsregulator)
EC: Enkelt controller - Udsugning (Udsugningsregulator)

10 Indstilling af ekstern volumenstrøm
E0: Variabel, signalspændingsområde 0 – 10 V DC
E2: Variabel, signalspændingsområde 2 – 10 V DC
2P: 2 koblingstrin (for én kontakt, leveret af andre)
3P: 3 koblingstrin (for to kontakter, leveret af andre)
F: Konstant værdi-tilstand, én sætpunktsværdi (ingen ekstern kontakt)

11 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: Med EM-TRF for 230 V AC strømforsyning
U: Med EM-TRF-USV (inkl. batteripakke) til uafbrudt 230 V AC-strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: Med EM-BAC-MOD til BACnet MS/TP
M: Med EM-BAC-MOD til Modbus RTU
I: Med EM-IP for BACnet IP, Modbus IP og webserver
R: Med EM-IP (inklusiv realtidsur, RTC) til BACnet IP, Modbus IP og webserver

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: Med EM-AUTOZERO magnetventil til automatisk nulpunktskorrektion

13 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]

Afhænger af indstillingen for ekstern volumenstrøm
E0: qvmin – qvmax
E2: qvmin – qvmax
2P: qv1/qv2
3P: qv1/qv2/qv3
F: qv1

Ordreeksempel: TVR-P1 / 100 / ELAB / S / EC - 2P / 100 / 300

Dæmpningsskjold	Uden
Kanaltilslutning	Push-fit
Materiale	Galvaniseret stål – Pulverlakeret RAL 7001 (sølvgrå)
Nominel størrelse [mm]	100 mm
Tilbehør	Uden
Påbygningsdele (kontrolkomponenter)	EASYLAB controller TCU3
Aktuator	Fast-running aktuator (3 s)
Udstyrets funktion	Enkel controller – Udsugning Kontakt til 2 volumenstrømsværdier (leveres af andre)
Udvidelsesmoduler	Uden
Driftsværdier	qv1 = 100 m³/h qv2 = 300 m³/h

Ordrekode for styring af stinkskab (EASYLAB)

TVR

–

…

–

160

ELAB

FH – VS

UMZS

200 – 900 [m³/h]

1 Type
TVR: VAV-enhed

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001 (sølvgrå)
A2: Konstruktion i rustfrit stål

4 Kanaltilslutning
Ingen angivelse: Push-fit, egnet til kanaler i henhold til EN 1506; med rille til valgfri læbetætning
FL: Flange i begge ender (ikke til TVR-D-P1)

5 Nominel størrelse [mm]
100, 125, 160, 200, 250, 315, 400

6 Tilbehør
Ingen angivelse: Ingen
D2: Dobbelt læbetætning i begge ender
G2: Matchende flanger i begge ender

7 Påbygningsdele (kontrolkomponenter)
ELAB: EASYLAB controller TCU3

8 Aktuatorer
S: Fast-running aktuator (3 s)
SD: Fast-running aktuator (3 s) med digitalt kommunikationsgrænseflade (TROX HPD)

9 Udstyrets funktion
Stinkskabskontrol

Med fronthastighedstransducer
FH-VS: Styring af stinkskabe - styringsstrategi baseret på fronthastighed (med fronthastighedstransducer)

Med fronthastighedstransducer og vinduesafstandssensor
FH-VD: Styring af stinkskabe - optimeret styringsstrategi baseret på fronthastighed (med fronthastighedstransducer og vinduesafstandssensor)

Med vinduesafstandssensor
FH-DS: Styring af stinkskabe - lineær styringsstrategi (med vinduesafstandssensor)
FH-DV: Styring af stinkskabssikkerhed - sikkerhedsoptimeret styringsstrategi (med vinduesafstandssensor)

Med afbryderkontakter (leveret af andre) til skift af trin
FH-2P: Styring af stinkskabe – 2 koblingstrin (til én kontakt, leveret af andre)
FH-3P: Styring af stinkskabe – 3 koblingstrin (til to kontakter, af andre)

Uden signalering
FH-F: Styring af stinkskabe - Konstant værdi-tilstand (én sætpunktsværdi, ingen eksterne kontakter)

10 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: Med EM-TRF til 230 V AC strømforsyning
U: Med EM-TRF-USV (inklusiv batteripakke) til uafbrudt 230 V AC-strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: Med EM-BAC-MOD-01 til BACnet MS/TP
M: Med EM-BAC-MOD-01 til Modbus RTU
I: Med EM-IP til BACnet IP, Modbus IP og webserver
R: Med EM-IP (inklusiv realtidsur, RTC) til BACnet IP, Modbus IP og webserver

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: Med EM-AUTOZERO magnetventil til automatisk nulpunktskorrektion

Mulighed 4: Belysning
Ingen angivelse: Ingen
S: Med EM-LIGHT, ledningsført stik til tilslutning af belysning og til at tænde/slukke for belysningen via kontrolpanelet (kun med EM-TRF eller EM-TRF-USV)

11 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]

Afhængigt af udstyrets funktion
FH-VS: qvmin –  qvmax
FH-VD: qvmin –  qvmax
FH-DS: qvmin –  qvmax
FH-DV: qvmin –  qvmax
FH-2P: qv1/qv2
FH-3P: qv1/qv2/qv3
FH-F: qv1

Supplerende produkter
Kontrolpanel til styring af stinkskabe, til visning af styresystemets funktioner i henhold til EN 14175
BE-SEG-02: OLED-display
BE-LCD: Display med 40 tegn

Ordereksempel: TVR / 200 / D2 / ELAB / FH-2P / TS / 200 – 700

Dæmpningsskjold	Uden
Nominel størrelse [mm]	200 mm
Kanaltilslutning	Push-fit
Tilbehør	Dobbelt læbetætning i begge ender
Påbygningsdele (kontrolkomponenter)	EASYLAB controller TCU3
Aktuator	Fast-running aktuator (3 s)
Udstyrets funktion	Styring af stinkskabe – 2 koblingstrin (til én kontakt, leveret af andre)
Udvidelsesmoduler	EM-TRF til 230 V AC strømforsyning og EM-LIGHT, ledningsført stik til tilslutning af belysning og til at tænde/slukke for belysningen via kontrolpanelet
Driftsværdier	qv1 = 200 m³/hqv2 = 700 m³/h

Varianter, Dimensioner og vægt, Produktdetaljer, Påbygningsdele

TVR with attachment BC0

Terminal units without acoustic cladding (TVR)

Note:

The overall length L depends on nominal size and selected control component.

Dimensioner/vægt (TVR)

	Easy, Compact	Universal, LABCONTROL
NG	L		∅D	kg
100	310	600	99	3,3
125	310	600	124	3,6
160	400	600	159	4,2
200	400	600	199	5,1
250	400	600	249	6,1
315	500	600	314	7, 2
400	500	600	399	9, 4

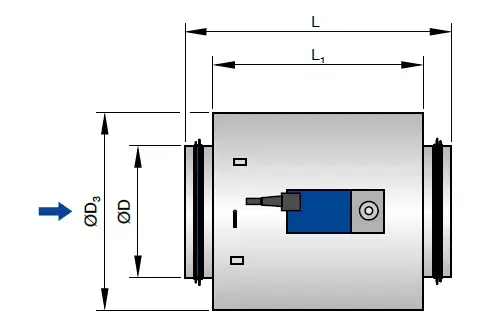

Dimensioner/vægt (TVR-D)

	Easy, Compact		Universal, LABCONTROL
NG	L	L1	L	L1	∅D	∅D₃	kg
100	310	232	600	517	99	199	7,2
125	310	232	600	517	124	219	8,5
160	400	312	600	517	159	261	11
200	400	312	600	517	199	299	13,9
250	400	312	600	517	249	354	15,9
315	500	417	600	517	314	416	18
400	500	417	600	517	399	498	22,6

Dimensioner/vægt (TVR-FL)

	Easy, Compact	Universal, LABCONTROL
NG	L		∅D	∅D₁	∅D₂	D	n	kg
100	298	588	99	132	152	4	4	3,9
125	298	588	124	157	177	4	4	4,2
160	388	588	159	192	212	4	6	5,3
200	388	588	199	233	253	4	6	6,5
250	388	588	249	283	303	4	6	7,8
315	488	588	314	352	378	4	8	10,3
400	488	588	399	438	464	4	8	13,3

Dimensioner/vægt (TVR-D-FL)

	Easy, Compact		Universal, LABCONTROL
NG	L	L1	L	L1	∅D	∅D₁	∅D₂	∅D₃	D	n	kg
100	298	232	588	517	99	132	152	199	4	4	7,8
125	298	232	588	517	124	157	177	219	4	4	9,1
160	388	312	588	517	159	192	212	261	4	6	12,1
200	388	312	588	517	199	233	253	299	4	6	14,3
250	388	312	588	517	249	283	303	354	4	6	17,6
315	488	417	588	517	314	352	378	416	4	8	21,2
400	488	417	588	517	399	438	464	498	4	8	26,5

Bend

Installation og idriftsættelse

Enhver installationsretning (undtagen enheder med statisk effektiv tryktransducer)
TVR-D: For konstruktioner med dæmpningsskjold skal kanaler på rumsiden have beklædning op til regulatorens dæmpningsskjold

Opstrøms betingelser

Volumenstrømsnøjagtigheden Δqᵥ gælder for en lige opstrøms sektion af kanalen. Bøjninger, krydsninger eller en indsnævring eller udvidelse af kanalen forårsager turbulens, der kan påvirke målingen. Kanaltilslutninger, f.eks. afgreninger fra hovedkanalen, skal overholde EN 1505. Nogle installationssituationer kræver lige kanalsektioner opstrøms.

VARYCONTROL kontrolkomponenter

Påbygningsdele	Kontrolleret variabel	Grænseflade	Effektiv tryktransducer	Aktuator	Producent
Easy controller, dynamisk
Easy	qv	0 – 10 V	Integreret	Slow running Integreret	①
Compact controller, dynamisk
BL0 **	qv	LonWorks FTT 10 grænseflade	Integreret	Slow running Integreret	②
BM0-J6	qv	Modbus RTU/BACnet MS/TP med RJ12 stik (til X-AIRCONTROL)	Integreret	Slow running Integreret	②
XB0	qv	0 – 10 V eller 2 – 10 V	Integreret	Slow running Integreret	③
LN0	qv	0 – 10 V eller 2 – 10 V	Integreret	Slow running Integreret	⑤
LK0	qv	KNX grænseflade	Integreret	Slow running Integreret	⑤
Compact controller, statisk
XD0	qv	0 – 10 V eller 2 – 10 V	Integreret	Slow running Integreret	③
XF0	Δp	0 – 10 V eller 2 – 10 V	Integreret, justerbart kontrolområde 25 - 550 Pa	Slow running Integreret	③
Universal controller, dynamisk
B13 *	qv	0 – 10 V eller 2 – 10 V	Integreret	Slow running Separat	②
B1B *	qv	0 – 10 V eller 2 – 10 V	Integreret	spring return aktuator Separat	②
BUDN	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TP	Integreret	Slow running Separat	②
BUDNF	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TP	Integreret	spring return aktuator Separat	②
XB4	qv	0 – 10 V eller 2 – 10 V	Integreret	spring return aktuator Separat	③
VARYCONTROL Universal controller, statisk
BP3 *	qv	0 – 10 V eller 2 – 10 V eller MP bus grænseflade	Individuel komponent	Slow running Separat	②
BPB *	qv	0 – 10 V eller 2 – 10 V eller MP bus grænseflade	Individuel komponent	spring return aktuator Separat	②
BPG *	qv	0 – 10 V eller 2 – 10 V eller MP bus grænseflade	Individuel komponent	fast-running Separat	②
BB3 *	qv	2 – 10 V	Individuel komponent	Slow running Separat	②
BBB *	qv	2 – 10 V	Individuel komponent	spring return aktuator Separat	②
BR3 *	Δp	0 – 10 V eller 2 – 10 V eller MP bus grænseflade	Individuel komponent 100 Pa	Slow running Separat	②
BRB *	Δp	0 – 10 V eller 2 – 10 V eller MP bus grænseflade	Individuel komponent 100 Pa	spring return aktuator Separat	②
BRG *	Δp	0 – 10 V eller 2 – 10 V eller MP bus grænsefalde	Individuel komponent 100 Pa	fast-running Separat	②
BS3 *	Δp	0 – 10 V eller 2 – 10 V eller MP bus grænseflade	Individuel komponent 600 Pa	Slow running separate	②
BSB *	Δp	0 – 10 V eller 2 – 10 V eller MP bus grænseflade	Individuel komponent 600 Pa	spring return aktuator Separat	②
BSG *	Δp	0 – 10 V eller 2 – 10 V eller MP bus grænseflade	Individuel komponent 600 Pa	fast-running Separat	②
BG3 *	Δp	2 – 10 V	Individuel komponent 100 Pa	Slow running Separat	②
BGB *	Δp	2 – 10 V	Individuel komponent 100 Pa	spring return aktuator Separat	②
BH3 *	Δp	2 – 10 V	Individuel komponent 600 Pa	Slow running Separat	②
BHB *	Δp	2 – 10 V	Individuel komponent 600 Pa	spring return aktuator Separat	②
BUPN	Δp	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	Integreret Justerbart kontrolområde 25 – 450 Pa	Slow running Separat	②
BURNF	Δp	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	Integreret Justerbart kontrolområde -50 ... -10 Pa eller 10 ... 50 Pa	spring return aktuator Separat	②
BURN	Δp	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	Integreret Justerbart kontrolområde -50 ... -10 Pa eller 10 ... 50 Pa	Slow running Separat	②
BUPNF	Δp	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	Integreret Justerbart kontrolområde 25 – 450 Pa	spring return aktuator Separat	②
BUSN	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	Integreret	Slow running Separat	②
BUSNF	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	Integreret	spring return aktuator Separat	②
BUSS	qv	0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPTP	Integreret	fast-running Separat	②
XD4	qv	0 – 10 V eller 2 – 10 V	Integreret	spring return aktuator Separat	③
XF4	Δp	0 – 10 V eller 2 – 10 V	Integreret, justerbart kontrolområde 25 - 550 Pa	spring return aktuator Separat	③

* Styringskomponenten er udgået
** Kontrolkomponent udgår - må ikke medtages i nye projekter

qv Volumenstrøm

Δp Differenstryk

① TROX, ② TROX/Belimo, ③ TROX/Gruner, ⑤ Siemens

TROX UNIVERSAL reguleringskomponenter

påbygningsdele	Kontrolleret variabel	Grænseflade	Effektiv tryktransducer	Aktuator	Producent
VARYCONTROL Universal controller, statisk
TUN	qv, Δp	TROX Plug & Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med mulighed for tilbehør: LonWorks, Modbus, BACnet, webserver	qv = Integreret Δp = Separat	slow-running separat	①
TUNF	qv, Δp	TROX Plug & Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med mulighed for tilbehør: LonWorks, Modbus, BACnet, webserver	qv = Integreret Δp = Separat	spring return aktuator separat	①
TUS	qv, Δp	TROX Plug & Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med mulighed for tilbehør: LonWorks, Modbus, BACnet, webserver	qv = Integreret Δp = Separat	fast-running separat	①
TUSD	qv, Δp	TROX Plug & Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med mulighed for tilbehør: LonWorks, Modbus, BACnet, webserver	qv = Integreret Δp = Separat	fast-running med digital kommunikationsgrænseflade (TROX HPD), separat	①

qv Volumenstrøm

Δp Differenstryk

① TROX

LABCONTROL EASYLAB kontrolkomponenter

Påbygningsdele	Kontrolleret variabel	Grænseflade	Effektiv tryktransducer	Aktuator	Producent
EASYLAB
ELAB	qv, Δp *	TROX plug and play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med mulighed for tilbehør: Modbus, BACnet, webserver	qv = Integreret Δp = separate	fast-running, separat eller fast-running med digital kommunikationsgrænseflade (TROX HPD), separat	③

① TROX

* Den kontrollerede variabel afhænger af typen af VAV-enhed

TVR, TVRK: Stinkskabe, rumindblæsning, rumudsugning, rumtryk, enkelt regulator
TVLK: Stinkskabe, enkelt regulator
TVJ, TVT: Rumindblæsning, rumudsugning, rumtryk, enkelt regulator
TVZ, TZ-Silenzio: Rumindblæsning, rumtryk, enkelt regulator
TVA, TA-Silenzio: Rumudsugning, rumtryk, enkelt regulator

Påbygningsdele

Access to attachments

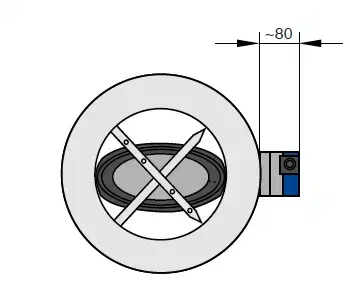

Schematic illustration of required installation space

Nødvendig plads til idriftsættelse og vedligeholdelse

Der skal være tilstrækkelig plads til idriftsættelse og vedligeholdelse i nærheden af alle påbygningsdele. Det kan være nødvendigt at sørge for tilstrækkeligt store inspektionsåbninger.

Produktillustrationerne viser ingen detaljer om installationssituationen. Hvis et tilbehør kræver en bestemt installationsretning, er dette angivet på et klistermærke på produktet.

Pladsbehov, kontrolkomponent på den ene side

Påbygningsdele	①	②	③
VARYCONTROL
Easy controller: Easy	250	200	300
Compact controllers: BC0, BL0 **, BM0, BM0-J6, LN0, LK0, XB0, XD0, XF0	250	200	250
Universal controller: BUDN, BUSN, BUSS, BUPN, BURN, XB4, XD4, XF4, B13 , B1B , BG3 , BR3 , BRG , BB3 , BP3 , BPG , BH3 , BS3 , BSG *	520	250	250
TROX UNIVERSAL
TROX UNIVERSAL: TUN, TUS, TUSD	550	350	400
LABCONTROL
EASYLAB: ELAB	550	350	400

* Styringskomponenten er udgået
** Kontrolkomponent udgår - må ikke medtages i nye projekter

Pladsbehov, kontrolkomponenter på to sider

Påbygningsdele	①	②	③	④	⑤	⑥
VARYCONTROL
Universal controller: BUSNF, BUPNF, BURNF, BGB , BRB , BBB , BPB , BHB , BSB	520	250	250	250	250	250
TROX UNIVERSAL
TROX UNIVERSAL: TUNF	250	250	350	400	400	350

* Kontrolkomponenten er udgået

Downloads

Produktoplysninger

Basic information and nomenclature - VAV terminal units

Basic-information-and-nomenclature_VAV-terminal-units_PD_2022_02_25_DE_en Basic information and nomenclature 490 KB pdf
FProduct data sheet BURN

BURN_PD_2024_01_17_DE_en Product data sheet 730 KB pdf
Product data sheet BUPN

BUPN_PD_2024_01_16_DE_en Product data sheet 730 KB pdf
Product data sheet TVR

TVR_PD_2022_10_12_DE_en Product data sheet 20 MB pdf
Product data sheet XB0

XB0_PD_2024_10_23_DE_en 760 KB pdf
Product data sheet control component Easy

Easy_PD_2024_10_31_DE_en Product Data Sheet 620 KB pdf
Product data sheet control component XF4

XF4_PD_2021_06_01_DE_en Product data sheet 38 MB pdf
Product data sheet control components BC0

BC0_PD_2022_09_15_DE_en Product data sheet 840 KB pdf
Product data sheet control components BM0

BM0_PD_2022_09_15_DE_en Product data sheet 570 KB pdf
Product data sheet control components BM0-J6

BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 MB pdf
Product data sheet control components BUDNF

BUDNF_PD_2024_01_16_DE_en Product data sheet 770 KB pdf
Product data sheet control components BUPNF

BUPNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf
Product data sheet control components BURNF

BURNF_PD_2024_01_17_DE_en Product data sheet 730 KB pdf
Product data sheet control components BUSN

BUSN_PD_2024_01_17_DE_en Product data sheet 750 KB pdf
Product data sheet control components BUSNF

BUSNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf
Product data sheet control components BUSS

BUSS_PD_2024_01_17_DE_en Product data sheet 710 KB pdf
Product data sheet control components XB4

XB4_PD_2020_02_14_DE_en Product data sheet 38 MB pdf
Product data sheet control components XD0

XD0_PD_2022_01_24_DE_en Product data sheet 520 KB pdf
Product data sheet control components XD4

XD4_PD_2020_02_14_DE_en Product data sheet 38 MB pdf
Product data sheet control components XD4

XD4_PD_2020_02_14_DE_en Product data sheet 920 KB pdf
Product data sheet control components XF0

XF0_PD_2021_06_01_DE_en Product data sheet 490 KB pdf
Product data sheet control components XF4

XF4_PD_2020_02_27_DE_en Product data sheet 38 MB pdf
Product data sheet control components XF4

XF4_PD_2021_06_01_DE_en Product data sheet 890 KB pdf
Product data sheet BUDN

BUDN_PD_2024_01_16_DE_en Product data sheet 770 KB pdf
Product data sheet control components XF0

XF0_PD_2019_12_DE_en Product data sheet 10 MB pdf
Product data sheet control components XD0

XD0_PD_2019_11_DE_en Product_data_sheet 9,9 MB pdf

Brochurer

Declaration of incorporation

66 KB pdf
Installation and commissioning manual

IM_2020_03_A00000071368_VVS_V2_GB_en IM_2020_03_A00000071368_VVS_V2_GB_en 6,6 MB pdf

Certifikater

Batch certificate

Batch_certificate_TROX-VAV_TVR_DIN_EN_14175-6_200508 610 KB pdf
Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 KB pdf
Declaration of conformity or declaration of incorporation Type TVR

CE_VVS_DE_en Declaration of conformity or declaration of incorporation 200 KB pdf
Declaration of hygiene conformity TVR

TVR_HC_2024_05_DE_en Hygiene certificate 1,8 MB pdf
Environmental Product Declaration TVR

TVR_EPD_2024_11_DE_en Environmental Product Declarations 1,1 MB pdf
Environmental Product Declaration TVR-D

TVR-D_EPD_2024_03_DE_en Environmental Product Declarations 540 KB pdf

Brugsanvisninger

Assembly and operating instructions TVR

TVR_IOM_CD10020_V2_2024_01_GB_en 2,3 MB pdf
Installation and commissioning instructions EASY

EASY_IM_A00000073971_V2_2020_03_DE_en 1,5 MB pdf
Installation instructions – Replacing GUAC actuators

IM_2018_01_A00000066402_GUAC-Stellantriebe_tauschen-V1_GB_en 1,4 MB pdf

TROX Services

Produktsøgning A-Z Nemt og hurtigt

TROX Easy Product Finder Hurtig. Pålidelig. Nyskabende.

Kompetence Kompetence - spændende iscenesat.

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

STATISTICS AND WEBSITE ANALYSIS

These cookies make it possible to collect data for statistics and analysis so that TROX can measure the performance of the websites visited, identify technical problems and find starting points for optimisation. They may be set by us or by third parties whose services we use on our sites. Users also help to identify, for example, which pages are used most frequently or only rarely or how people navigate between web pages. All information used by third parties is aggregated and anonymised.

TVR

TIL FORSKELLIGE STANDARDANVENDELSER

Anvendelse

Beskrivelse

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

Ordrekode for volumenkontrol (EASY)

Ordreeksempel: TVR / 200 / D2 / Easy

ORDREKODE FOR VOLUMENKONTROL (VARYCONTROL)

Ordreeksempel: TVR / 200 / XD4 / V2 / 500–1200 m³/h / NO

Order code for volume flow control (with TROX UNIVERSAL attachment)

Ordreeksempel: TVR-FL / 250 / TUNF / RE / M0 / 306-2205-0-0-0 [m³/h] / NC

Ordrekode for differenstrykregulering (VARYCONTROL)

Ordreeksempel 1: TVR-FL / 250 / G2 / XF4 / PDS / F0 / 450 [Pa] / NC

ORDREKODE FOR DIFFERENSTRYKREGULERING (TROX UNIVERSAL controller)

Ordreeksempel: TVR-D-FL / 160 / G2 / TUNF / PRS / MFP / 0 / UMZ / 250 [Pa] / NC

Ordrekode for rumkontrol (EASYLAB)

Ordreeksempel: TVR-D-FL / 200 / D2 / ELAB / SD / RS / MZ / LAB-RMF / 2000 / 1500 / 2500 / 100 / 100 / 200

Ordrekode for enkeltoperation (EASYLAB)

Ordreeksempel: TVR-P1 / 100 / ELAB / S / EC - 2P / 100 / 300

Ordrekode for styring af stinkskab (EASYLAB)

Ordereksempel: TVR / 200 / D2 / ELAB / FH-2P / TS / 200 – 700

Varianter, Dimensioner og vægt, Produktdetaljer, Påbygningsdele

Påbygningsdele

Downloads

Produktoplysninger

Basic information and nomenclature - VAV terminal units

FProduct data sheet BURN

Product data sheet BUPN

Product data sheet TVR

Product data sheet XB0

Product data sheet control component Easy

Product data sheet control component XF4

Product data sheet control components BC0

Product data sheet control components BM0

Product data sheet control components BM0-J6

Product data sheet control components BUDNF

Product data sheet control components BUPNF

Product data sheet control components BURNF

Product data sheet control components BUSN

Product data sheet control components BUSNF

Product data sheet control components BUSS

Product data sheet control components XB4

Product data sheet control components XD0

Product data sheet control components XD4

Product data sheet control components XD4

Product data sheet control components XF0

Product data sheet control components XF4

Product data sheet control components XF4

Product data sheet BUDN

Product data sheet control components XF0

Product data sheet control components XD0

Brochurer

Declaration of incorporation

Installation and commissioning manual

Certifikater

Batch certificate

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Declaration of conformity or declaration of incorporation Type TVR

Declaration of hygiene conformity TVR

Environmental Product Declaration TVR

Environmental Product Declaration TVR-D

Brugsanvisninger

Assembly and operating instructions TVR

Installation and commissioning instructions EASY

Installation instructions – Replacing GUAC actuators

TROX Services

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE
