TVM

TIL SYSTEMER MED TO KANALER

VAV-enheder til dobbeltkanalsystemer med variable volumenstrømme i bygninger med høje akustiske krav

Individuel temperaturstyring for hvert rum eller hver zone
Meget effektiv integreret lyddæmper
Elektroniske kontrolkomponenter til forskellige anvendelser
Luftlækage for lukkede blade i henhold til EN 1751, klasse 4
Luftlækage i kabinet i henhold til EN 1751, klasse B

Valgfrit ekstraudstyr og tilbehør

Dæmpningsskjold til reduktion af udstrålet støj fra kabinettet
Sekundær lyddæmper, TS, til reduktion af luftgenereret støj

Anvendelse

Anvendelse

VAV-enhed med to kanaler til brug i ventilations- og airconditionsystemer
Styring af indblæsningsluft i volumenstrømssystemer med to kanaler
Volumenstrømsregulering med lukket kredsløb ved hjælp af en ekstern strømforsyning
For maksimal akustisk og termisk komfort
Behovsbaseret blanding af kold og varm luft
Afbrydelse ved hjælp af kontakt (leveret af andre)

Særlige egenskaber

Integreret effektiv tryksensor med 3 mm målehuller (modstandsdygtig over for støv og forurening)
Integreret dæmpning med mindst 26 dB indsættelsestab ved 250 Hz
Fabriksopsætning eller programmering og test af aerodynamisk funktion
Volumenstrømmen kan senere måles og justeres på stedet; yderligere justeringsenhed kan være nødvendig
Inspektionsadgang i henhold til VDI 6022

Nominel størrelse

TVM-S: 125, 160, 200
TVM: 125, 160, 200, 250, 315, 400

Beskrivelse

Varianter

TVM-S: Dobbelt kanalenhed, 60° studsanordning
TVM-S-D: Dobbelt kanalenhed med dæmpningsskjold, 60° studsanordning

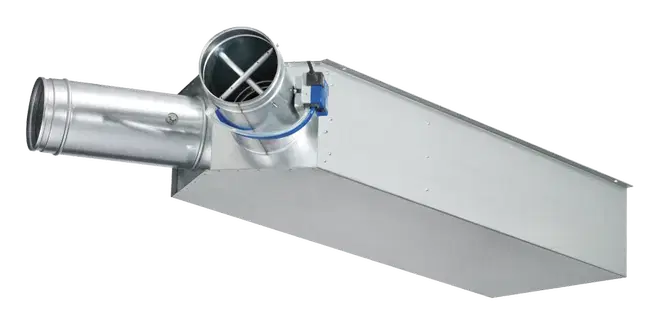

TVM: Dobbelt kanalenhed, 90° studsanordning

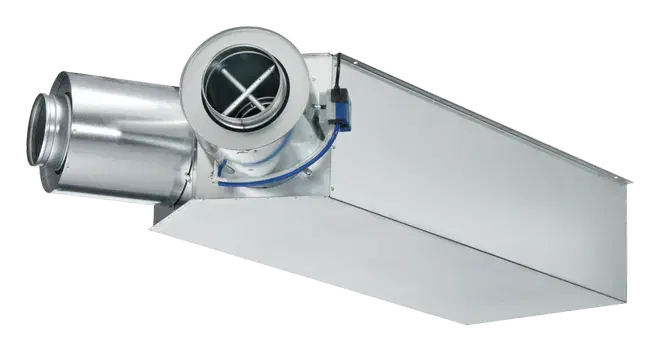

TVM-D: Dobbelt kanalenhed med dæmpningsskjold, 90° studsanordning
Enheder med dæmpningsskjold og/eller sekundær lyddæmper, TS, til meget krævende akustiske krav
Dæmpningsskjoldet kan ikke eftermonteres

Bygningsdele og egenskaber

Driftsklar enhed, der består af mekaniske dele og kontrolkomponenter
Gennemsnitlige effektive tryksensorer til måling af volumenstrøm, en i henholdsvis den kolde luftstrøm og i den samlede luftstrøm
Spjældblad
Integreret lyddæmpning
Inspektionsdæksel
Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger
Aerodynamisk funktionstest på en særlig testrig før forsendelse af hver enhed
Opsætningsdata er angivet på en etiket, der er fastgjort til enheden
Høj reguleringsnøjagtighed (selv med opstrømsbøjning R = 1D)

Påbygningsdele

Kompakt controller: Kompakt enhed bestående af controller med potentiometre, effektiv tryktransducer og aktuator

Tilbehør

Dobbelte læbetætninger (fabriksmonteret)

Supplerende produkter

Sekundær lyddæmper, TS

Konstruktionsegenskaber

Rektangulært kabinet
Studs på ventilatorenden egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
Studs med rille til dobbelt læbetætning
Tilslutning i rumenden egnet til kanaler
Baffelpladen er monteret efter spjældbladet for optimal aerodynamisk ydeevne
Spjældbladets position er angivet udvendigt ved akselforlængelsen
Termisk og akustisk isolering (foring)

Materialer og overflader

Kabinet og spjældblad fremstillet af galvaniseret stål
Spjældbladstætning lavet af TPE-plast
Foringen er af mineraluld
Effektiv tryksensor fremstillet af aluminium
Glidelejer af plast
Aksel og kobling af galvaniseret stål

Variant med dæmpningsskjold (-D)

Dæmpningsskjold af galvaniseret stål
Foringen er af mineraluld
Gummielementer til isolering af strukturbåren støj

Mineraluld

I henhold til EN 13501, brandklasse A1, ikke-brændbar
RAL-kvalitetsmærke RAL-GZ 388
Ikke sundhedsskadelig takket være høj bioopløselighed i henhold til forordningen om farlige stoffer og note Q i det europæiske direktiv (EC) nr. 1272/2008
Beklædt med glasfiberstof som beskyttelse mod erosion fra luftstrømningshastigheder på op til 20 m/s
Modstandsdygtig overfor svampe- og bakterievækst

Standarder og retningslinjer

Opfylder hygiejnekravene i henhold til

EN 16798, del 3
VDI 6022
DIN 1946, del 4
Yderligere standarder, retningslinjer i overensstemmelse med hygiejnecertifikat

Lækage af kabinet

EN 1751, klasse B

Lækage ved lukket blad

Nominel størrelse 125 og 160

EN 1751, klasse 3
Opfyldelse af de generelle krav i DIN 1946, del 4, med hensyn til den acceptable luftlækage for lukkede blade

Nominel størrelse 200 til 400

EN 1751, klasse 4
Opfyldelse af de øgede krav i DIN 1946, del 4, med hensyn til den acceptable luftlækage for lukkede blade

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

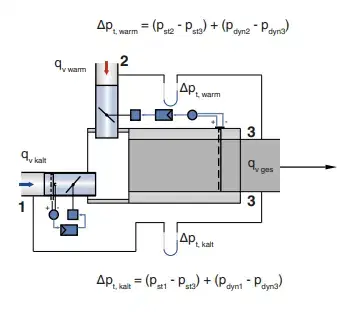

Schematic illustration of the TVM-S

1 Damper blade for qv,cold

2 Double lip seal

3 Effective pressure sensor for qv,cold

4 Control components, e. g. a Compact controller

5 Inspection access

6 Effective pressure sensor for qv,tot

7 Noise insulation

8 Damper blade for qv,warm

VAV-terminalenheden er udstyret med to effektive tryksensorer til måling af volumenstrømmen, en i den kolde luftstrøm og en i den samlede luftstrøm.

Kontrolkomponenterne (påbygningsdele) omfatter to effektive tryktransducere, der omdanner det effektive tryk til et elektrisk signal, to controllere og to aktuatorer; som Compact controller eller med individuelle komponenter.

I de fleste tilfælde kommer sætpunktsværdien for dobbeltkanalenheden fra en rumtemperaturregulator.

Rumtemperaturcontrollere administrerer koldluftvolumenstrømregulatoren og angiver sætpunktsværdien for koldluftvolumenstrømmen mellem 0 og en maksimal volumenstrøm qᵥmax. Regulatoren sammenligner den faktiske værdi med sætpunktsværdien og ændrer spjældaktuatorens styresignal, hvis der er en forskel mellem de to værdier.

Den varme/overordnede controller er indstillet til den mindste volumenstrøm qᵥmin og styrer spjældbladet i varmekanalen.

Som følge heraf tilføjes en tilsvarende andel varm luft. Når behovet for køling stiger, lukkes spjældet for varm luft, så der til sidst kun strømmer kold luft. En integreret dæmper reducerer den støj, der skabes af begrænsningen af luftstrømmen. På grund af det større rektangulære tværsnit er luftstrømmens hastighed i rummets ende ca. halvdelen af hastigheden i den cirkulære kanal.

Hurtigvalgstabeller giver et godt overblik over de mindste differenstryk, nøjagtigheden af volumenstrømmen og de lydtrykniveauer i rummet, der kan forventes. Mellemliggende værdier kan opnås ved interpolation.

Lydeffektniveauerne til beregning af lydtrykniveauerne blev målt i TROX-laboratoriet i henhold til DIN EN ISO 5135 - se "Grundlæggende information og nomenklatur".

Præcise resultater og spektraldata for alle kontrolkomponenter kan beregnes med vores designprogram; Easy Product Finder. De første udvælgelseskriterier for den nominelle størrelse er de faktiske volumenstrømme qvmin og qvmax.

Volumenstrømsområde og minimumsværdier for differenstryk

Minimumsdifferenstrykket for VAV-enheder er en vigtig faktor i udformningen af kanalsystemet og i dimensioneringen af ventilatoren, herunder hastighedsregulering. Der skal sikres et tilstrækkeligt differenstryk under alle driftsforhold på tværs af regulatoren (Δpt,min) for alle enheder. Målepunkterne for ventilatorens hastighedsregulering skal vælges i overensstemmelse hermed. De angivne volumenstrømme for VAV-enheder afhænger af den nominelle størrelse og af den styrekomponent (påbygningsdele), der er installeret.

Intervaller for volumenstrøm og minimumsværdier for differenstryk

Kontrolkomponentens dynamiske måleprincip - qv udvidet

Påbygningsdele BC0, BM0, BM0-J6

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	59	210	19	24	9
125	104	373	58	76	6
125	149	536	119	156	5
125	194	699	202	265	4
160	101	363	20	27	9
160	171	616	57	76	6
160	241	869	112	151	5
160	311	1122	187	251	5
200	152	545	17	28	9
200	270	973	54	87	6
200	389	1400	112	179	5
200	507	1828	190	305	4
250	213	765	15	24	9
250	398	1434	51	83	7
250	584	2102	108	178	5
250	769	2771	188	310	5
315	310	1115	11	16	10
315	633	2278	46	66	7
315	956	3440	104	150	5
315	1278	4603	186	269	4
400	501	1803	11	14	10
400	1037	3732	46	59	7
400	1573	5662	106	135	5
400	2108	7591	190	243	4

① Basisenhed
② Basisenhed med sekundær lyddæmper, TS

Volumenstrømsområde og minimumsværdier for differenstryk

Kontrolkomponentens dynamiske måleprincip - qv som standard

Påbygningsdele XB0, LN0, LK0

NS	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NS	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	59	210	19	24	9
125	93	333	46	60	7
125	126	455	86	112	6
125	160	578	139	181	5
160	101	363	20	27	9
160	153	551	45	61	7
160	206	740	82	109	6
160	257	928	128	172	5
200	152	545	17	28	9
200	241	867	43	69	7
200	331	1190	81	130	6
200	420	1512	130	209	5
250	213	765	15	24	9
250	354	1274	40	66	7
250	495	1783	78	128	6
250	636	2292	129	212	5
315	310	1115	11	16	10
315	559	2012	36	52	7
315	808	2910	75	108	6
315	1057	3807	127	184	5
400	501	1803	11	14	10
400	915	3295	36	46	7
400	1330	4787	76	97	6
400	1744	6279	130	166	5

① Basisenhed
② Basisenhed med sekundær lyddæmper, TS

Hurtigvalgstabeller for lydtrykniveauer

Hurtigvalgstabellerne er baseret på generelt accepterede dæmpningsniveauer. Hvis lydtrykniveauet overstiger det krævede niveau, kræves der en større enhed og/eller en lyddæmper eller dæmpningsskjold. For mere information om de akustiske data, se grundlæggende information og nomenklatur.

Hurtigvalgstabel for luftgenereret støj LPA

Controller inklusive varianter af lyddæmpere

(Samlet flowhastighedsområde for typen)

NS	qv [l/s]	qv [m³/h]	250 Pa		500 Pa
NS	qv [l/s]	qv [m³/h]	①	②	①	②
125	59	210	27	17	30	20
125	104	373	34	24	37	26
125	149	536	39	28	41	30
125	194	699	42	n.V.	44	33
160	101	363	29	19	33	23
160	171	616	35	25	39	29
160	241	869	39	29	42	32
160	311	1122	42	n.V.	45	34
200	152	545	27	17	31	21
200	270	973	31	21	35	25
200	389	1400	35	25	38	28
200	507	1828	38	n.V.	41	30
250	213	765	17	< 15	20	< 15
250	398	1434	26	16	28	18
250	584	2102	31	22	33	23
250	769	2771	35	n.V.	37	28
315	310	1115	18	< 15	21	< 15
315	633	2278	28	17	31	19
315	956	3440	34	23	37	24
315	1278	4603	39	n.V.	41	27
400	501	1803	15	< 15	17	< 15
400	1037	3732	27	16	29	17
400	1573	5662	34	25	36	25
400	2108	7591	40	n.V.	41	n.V.

Luftgenereret støj LPA [dB(A)] i tilfælde af et samlet differenstryk Δpt på 250 eller 500 Pa

① Basisenhed

② Basisenhed med sekundær lyddæmper, TS

n.a.: det specificerede totale differenstryk Δpt er lavere end det minimale differenstryk Δpt,min

Hurtigvalgstabel for indstrålet støj LPA

Controller inklusive variant med dæmpningsskjold
(Samlet flowhastighedsområde for typen)

NS	qv [l/s]	qv [m³/h]	250 Pa		500 Pa
NS	qv [l/s]	qv [m³/h]	①	②	①	②
125	59	210	32	24	38	29
125	104	373	36	29	42	34
125	149	536	40	32	45	37
125	194	699	43	36	48	40
160	101	363	41	32	47	38
160	171	616	44	36	49	42
160	241	869	46	39	51	44
160	311	1122	48	42	53	47
200	152	545	36	28	42	33
200	270	973	40	34	46	38
200	389	1400	44	38	49	42
200	507	1828	47	42	52	45
250	213	765	29	23	34	28
250	398	1434	35	29	41	34
250	584	2102	40	34	45	38
250	769	2771	44	38	48	41
315	310	1115	37	31	44	38
315	633	2278	41	37	48	43
315	956	3440	44	41	50	47
315	1278	4603	47	45	52	50
400	501	1803	30	26	37	32
400	1037	3732	38	33	44	39
400	1573	5662	43	38	48	43
400	2108	7591	47	43	51	47

Kabinetstøj LPA [dB(A)] i tilfælde af et samlet differenstryk Δpt på 250 eller 500 Pa

① Basisenhed

② Basisenhed med dæmpningsskjold

n.a.: det specificerede totale differenstryk Δpt er lavere end det minimale differenstryk Δpt,min

Bemærk: Oplysninger om indstrålet støj for kombinationer af basisenhed og valgfrit dæmpningsskjold og sekundær lyddæmper kan findes i designprogrammet; Easy Product Finder.

Specifikationstekst

Rektangulære VAV-dobbeltkanalenheder til dobbeltkanalsystemer med variable og konstante volumenstrømme, fås i 6 nominelle størrelser. Tilslutningsstudsene til varm og kold luft er anbragt i en vinkel på 90°. Op til nominel størrelse 200 er en vinkel på 60° også mulig og er derfor ideel til renovering af ældre systemer med dobbeltkanalenheder. Høj reguleringsnøjagtighed (selv med opstrømsbøjning R = 1D).

Driftsklar enhed, som består af de mekaniske dele og de elektroniske kontrolkomponenter. Hver enhed indeholder to effektive tryksensorer til måling af volumenstrøm, en i den kolde luftstrøm og en i den samlede luftstrøm, to spjældblade og en integreret lyddæmper. Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger. Effektiv tryksensor med 3 mm målehuller, derfor modstandsdygtig over for forurening. Studs på ventilatorenden med rille til dobbelt læbetætning, egnet til kanaler i henhold til EN 1506 eller EN 13180.

Rumenden er egnet til tilslutning af flanger. To baffelplader, en monteret efter hvert spjældblad for optimal akustisk og aerodynamisk ydeevne. Kabinet med akustisk og termisk isolering. Spjældbladets position kan ses udefra ved akselforlængelsen.

Luftlækage for lukkede spjældblad i henhold til EN 1751, klasse 4 (nominelle størrelser 125 og 160, klasse 3. Luftlækage i kabinet i henhold til EN 1751, klasse B

Opfylder hygiejnekravene i VDI 6022, EN 16798, del 3, VDI 3803 samt DIN 1946, del 4.

Særlige egenskaber

Integreret effektiv tryksensor med 3 mm målehuller (modstandsdygtig over for støv og forurening)
Integreret dæmpning med mindst 26 dB indsættelsestab ved 250 Hz
Fabriksopsætning eller programmering og test af aerodynamisk funktion
Volumenstrømmen kan senere måles og justeres på stedet; yderligere justeringsenhed kan være nødvendig
Inspektionsadgang i henhold til VDI 6022

Materialer og overflader

Kabinet og spjældblad fremstillet af galvaniseret stål
Spjældbladstætning lavet af TPE-plast
Foringen er af mineraluld
Effektiv tryksensor fremstillet af aluminium
Glidelejer af plast
Aksel og kobling af galvaniseret stål

Mineraluld

I henhold til EN 13501, brandklasse A1, ikke-brændbar
RAL-kvalitetsmærke RAL-GZ 388
Ikke sundhedsskadelig takket være høj bioopløselighed i henhold til forordningen om farlige stoffer og note Q i det europæiske direktiv (EC) nr. 1272/2008
Beklædt med glasfiberstof som beskyttelse mod erosion fra luftstrømningshastigheder på op til 20 m/s
Modstandsdygtig overfor svampe- og bakterievækst

Tilslutning

Studs med rille til dobbelt læbetætning, egnet til kanaler i henhold til EN 1506 eller EN 13180
Rumende er egnet til tilslutning af flanger

Teknisk data

Nominelle størrelser: 125 til 400 mm
Volumenstrømningsområde: 59 – 2108 l/s eller 210 – 7591 m³/h
Reguleringsområde for volumenstrøm: ca. 30 – 100% af den nominelle volumenstrøm
Minimum differenstryk: op til 202 Pa (uden sekundær lyddæmper, TS)
Maksimalt differenstryk: 1000 Pa

Specifikationstekst til påbygningsdele

Variabel volumenstrømstyring med elektronisk Compact-controller til at skifte et eksternt styresignal og et faktisk værdisignal til integration i den centrale BMS.

Forsyningsspænding: 24 V AC/DC
Signalspændinger: 0 – 10 V DC eller 2 – 10 V DC
Mulige overstyringer med eksterne, spændingsfrie kontakter: LUK, ÅBEN, qᵥmin og qᵥmax
Reguleringsområde for volumenstrøm: ca. 30 – 100% af den nominelle volumenstrøm

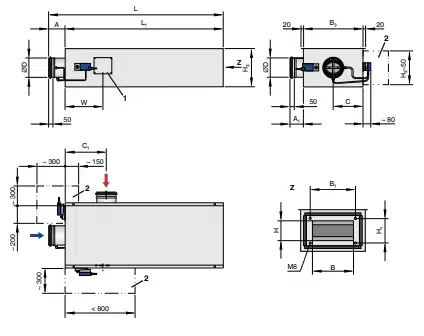

Dimensionering

qᵥwarm,min – qᵥwarm,max (m³/h)
qᵥcold,min – qᵥcold,max (m³/h)
Δpt Samlet differenstryk [Pa]
LPA Luftgenereret støj [dB(A)]
LPA Støj fra kabinet [dB(A)]

Varianter, Dimensioner og vægt, Produktdetaljer

VAV dual duct terminal unit, variant TVM

VAV terminal unit for the control of variable supply air volume flows
Connecting spigots for warm and cold air arranged at an angle of 90°

Materiale

Standard konstruktion

Ordrekode detaljer	Del	Materiale
–	Kabinet	Galvaniseret stål
	Effektiv tryksensor (kold)	Aluminiumsrør
	Effektiv tryksensor (total)	Aluminium
	Spjældblad	Galvaniseret stål
	Spjældbladstætning	Termoplastisk elastomer (TPE)
	Aksel og kobling	Galvaniseret stål
	Glidelejer	Termoplastisk elastomer (TPE)

Med dæmpningsskjold (ekstraudstyr)

Ordrekode detaljer	Del	Materiale
D	Foring	Mineraluld i henhold til EN 13501, brandklasse A1, ikke-brændbar
	Dæmpningsskjold	Galvaniseret stål
	Isolering af strukturbåren støj	Polyethylen, PE

Mulighed for dobbelt læbetætning

Ordrekode detaljer	Del	Materiale
D2	Dobbelt læbetætning	Gummi, EPDM

Control unit without acoustic cladding (TVM)

1 Inspection access
2 Keep clear to provide access to attachments

Dimensioner/vægt (TVM)

NS	B	H	L	∅D	A	A₁	B₁	B₃	C	C₁	H₁	H₃	L₁	W	kg
125	198	152	1355	124	150	170	232	300	125	240	186	236	1205	265	28
160	308	152	1455	159	200	150	342	410	145	295	186	236	1255	265	34
200	458	210	1790	199	200	125	492	560	170	350	244	281	1590	265	50
250	598	201	2015	249	250	160	632	700	200	415	235	311	1765	540	65
315	798	252	2090	314	250	130	832	900	240	535	286	361	1840	540	90
400	898	354	2575	399	250	180	932	1000	290	625	388	446	2325	540	130

Dimensioner/vægt (TVM-D)

NS	B	H	L	∅D	A	A₁	B₁	B₃	C	C₁	H₁	H₃	L₁	W	kg
125	198	152	1355	124	110	130	232	380	165	280	186	316	1245	305	42
160	308	152	1455	159	160	110	342	490	185	335	186	316	1295	305	51
200	458	210	1790	199	160	85	492	640	210	390	244	361	1630	305	78
250	598	201	2015	249	210	120	632	780	240	455	235	391	1805	580	105
315	798	252	2090	314	210	90	832	980	280	575	286	441	1880	580	140
400	898	354	2575	399	210	140	932	1080	330	665	388	526	2365	580	200

Dimensioner/vægt (TVM-S)

NS	B	H	L	∅D	A	B₁	B₃	B₄	H₁	H₃	L₁	W	kg
125	198	152	1385	124	245	232	300	525	186	236	1190	173	30
160	308	152	1630	159	335	342	410	690	186	236	1360	173	35
200	458	210	1920	199	340	492	560	800	244	281	1660	173	50

Dimensioner/vægt (TVM-S-D)

NS	B	H	L	∅D	A	B₁	B₃	B₄	H₁	H₃	L₁	W	kg
125	198	152	1385	124	225	232	380	525	186	316	1215	160	45
160	308	152	1630	159	295	342	490	690	186	316	1410	180	55
200	458	210	1920	199	300	492	640	800	244	361	1710	180	80

Bend

A bend with a centre line curvature radius of at least 1D – without an additional straight duct section upstream of the VAV terminal unit – has only a negligible effect on the volume flow rate accuracy.

Installation og idriftsættelse

Horisontal ( kabinetets returkanter med ophængningshuller i toppen) og vertikal installationsretning
Studs til varm og kold luft anbragt i en vinkel på 60° (TVM-S) eller 90° (TVM)
Kabinettets returkanter med borede huller, der passer til gevindstænger

Opstrøms betingelser

Volumenstrømningsnøjagtigheden Δqᵥ gælder for en lige opstrøms sektion af kanalen. Bøjninger, krydsninger eller en indsnævring eller udvidelse af kanalen forårsager turbulens, der kan påvirke målingen. Kanaltilslutninger, f.eks. afgreninger fra hovedkanalen, skal overholde EN 1505. Nogle installationssituationer kræver lige kanalsektioner opstrøms. The Betingelserne for opstrøms gælder primært for kanaltilslutningen ved koldluftsstudsen. Da varmluftstudsen ikke indeholder en sensor, har opstrømssektionen her ingen effekt på volumenstrømsnøjagtigheden, men ugunstige opstrømssektioner kan også føre til øgede lydtrykniveauer.

VARYCONTROL-kontrolkomponenter

Påbygningsdele	Kontrolleret variabel	Interface	Effektiv tryktransducer	Aktuator	Producent
Compact controller, dynamisk
BC0	qv	0 – 10 V eller 2 – 10 V eller MP-businterface	Integreret	Slow running Integreret	②
LN0	qv	0 – 10 V eller 2 – 10 V	Integreret	Slow running Integreret	⑤
LK0	qv	KNX interface	Integreret	Slow running Integreret	⑤
XB0	qv	0 – 10 V eller 2 – 10 V	Integreret	Slow running Integreret	①
BM0	qv	Modbus RTU/BACnet MS/TP	Integreret	Slow running Integreret	②
BM0-J6	qv	Modbus RTU/BACnet MS/TP med RJ12 stik (til X-AIRCONTROL)	Integreret	Slow running Integreret	②

qv Volumenstrømningshastighed

② TROX/Belimo,

③ TROX/Gruner,

⑤ Siemens; bemærk begrænset tilgængelighed.

LN0 og LK0 er ikke tilgængelige for variant TVM-S-D

Downloads

Produktoplysninger

Basic information and nomenclature - VAV terminal units

Basic-information-and-nomenclature_VAV-terminal-units_PD_2022_02_25_DE_en Basic information and nomenclature 490 KB pdf
Product data sheet Type TVM

TVM_PD_2022_02_22_DE_en Product data sheet 760 KB pdf
Product data sheet XB0

XB0_PD_2025_02_28_DE_en Product data sheet 410 KB pdf
Product data sheet control components BC0

BC0_PD_2022_09_15_DE_en Product data sheet 840 KB pdf
Product data sheet control components BM0

BM0_PD_2022_09_15_DE_en Product data sheet 570 KB pdf
Product data sheet control components BM0-J6

BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 MB pdf

Certifikater

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 KB pdf
Declaration of conformity or declaration of incorporation Type TVM

CE_VVS_DE_en Declaration of conformity or declaration of incorporation 70 KB pdf
Declaration of hygiene conformity TVM

TVM_HC_2024_05_DE_en Hygiene certificate 1,3 MB pdf
Environmental product Declaration TVM

TVM_EPD_2024_12_DE_en Environmental product Declaration 990 KB pdf

Brugsanvisninger

Assembly and operating instructions TVM

TVM_IOM_CD10013_V1_2024_01_GB_en 2,1 MB pdf
Installation instructions – Replacing GUAC actuators

IM_2018_01_A00000066402_GUAC-Stellantriebe_tauschen-V1_GB_en 1,4 MB pdf

TROX Services

Produktsøgning A-Z Nemt og hurtigt

TROX Easy Product Finder Hurtig. Pålidelig. Nyskabende.

Kompetence Kompetence - spændende iscenesat.

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

STATISTICS AND WEBSITE ANALYSIS

These cookies make it possible to collect data for statistics and analysis so that TROX can measure the performance of the websites visited, identify technical problems and find starting points for optimisation. They may be set by us or by third parties whose services we use on our sites. Users also help to identify, for example, which pages are used most frequently or only rarely or how people navigate between web pages. All information used by third parties is aggregated and anonymised.

Område for volumenstrømningshastighed	50 – 2108 l/s eller 210 – 7591 m³/h
Reguleringsområde for volumenstrøm	Ca. 30 til 100% af den nominelle volumenstrøm
Minimum differenstryk	Op til 202 Pa (uden sekundær lyddæmper TS)
Maksimalt differenstryk	1000 Pa
Driftstemperatur	10 to 50 °C

Studsanordning	90°
Dæmpningsskjold	Ingen
Nominel størrelse [mm]	160 mm
Påbygningsdele (kontrolkomponent)	Compact controller
Driftstilstand	Variabel
Signalspændingsområde	0 – 10 V DC
Driftsværdier varme	qᵥwarm,min = 750 m³/h – qᵥwarm,max = 1122 m³/h
Driftsværdier kulde	qᵥcold,min = 0 m³/h – qᵥcold,max = 1122 m³/h

TVM

TVM

TVM

TIL SYSTEMER MED TO KANALER

Anvendelse

Beskrivelse

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

Ordrekode for volumenkontrol (VARYCONTROL)

Ordreeksempel: TVM / 160 / BC0 / V0 / 750–1122 m³/h / 0–1122 m³/h

Varianter, Dimensioner og vægt, Produktdetaljer

Downloads

Produktoplysninger

Basic information and nomenclature - VAV terminal units

Product data sheet Type TVM

Product data sheet XB0

Product data sheet control components BC0

Product data sheet control components BM0

Product data sheet control components BM0-J6

Certifikater

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Declaration of conformity or declaration of incorporation Type TVM

Declaration of hygiene conformity TVM

Environmental product Declaration TVM

Brugsanvisninger

Assembly and operating instructions TVM

Installation instructions – Replacing GUAC actuators

TROX Services

TVM

TIL SYSTEMER MED TO KANALER

Anvendelse

Beskrivelse

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

Ordrekode for volumenkontrol (VARYCONTROL)

Ordreeksempel: TVM / 160 / BC0 / V0 / 750–1122 m³/h / 0–1122 m³/h

Varianter, Dimensioner og vægt, Produktdetaljer

Downloads

Produktoplysninger

Basic information and nomenclature - VAV terminal units

Product data sheet Type TVM

Product data sheet XB0

Product data sheet control components BC0

Product data sheet control components BM0

Product data sheet control components BM0-J6

Certifikater

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Declaration of conformity or declaration of incorporation Type TVM

Declaration of hygiene conformity TVM

Environmental product Declaration TVM

Brugsanvisninger

Assembly and operating instructions TVM

Installation instructions – Replacing GUAC actuators

TROX Services

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE
