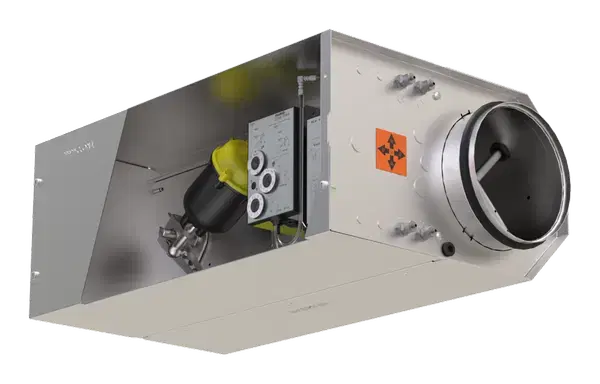

TVR-EX

TIL REGULERING AF VARIABLE LUFTMÆNGDER I POTENTIELT EKSPLOSIVE ATMOSFÆRER (ATEX)

Cirkulære VAV-terminalenheder til systemer med variabel luftmængde, godkendt og certificeret til potentielt eksplosive atmosfærer (ATEX)

ATEX-egnet konstruktion og komponenter
Godkendt til alle gasser, tåger og dampe i zone 1 og 2, med elektronisk regulering også til støv i zone 21 og 22
Velegnet til styring af indblæsning eller udsugning samt til differenstrykstyring
Elektroniske eller pneumatiske regulatorer
Luftlækage for lukkede blade i henhold til EN 1751, klasse 4
Luftlækage i kabinet i henhold til EN 1751, klasse C

Valgfrit ekstraudstyr og tilbehør

Aktuator med spring return
Hjælpekontakt med justerbare kontaktpunkter til registrering af slutposition

Anvendelse

Anvendelse

Cirkulære EXCONTROL VAV-spjæld til præcis styring af indblæsning eller udsugning i systemer med variabel luftmængde
Til brug i potentielt eksplosive atmosfærer (ATEX)
Volumenstrømsregulering i lukket kredsløb ved hjælp af en ekstern strømforsyning
Elektronisk eller pneumatisk volumenstrømsregulering
Afbrydelse ved hjælp af afbryder (udstyr leveret af andre)

Særlige egenskaber

ATEX-mærket og -certificeret
ATEX udstyrsgruppe ll, godkendt til brug i zone 1 og 2, elektronisk regulering også til zone 21 og 22
Volumenstrømmen kan senere måles og justeres på stedet; konfiguration er mulig ved hjælp af computer software

Nominel størrelse

125, 160, 200, 250, 315, 400

Beskrivelse

Klassificering

Elektronisk regulering: Udstyrsgruppe II

Zone 1 og 2 (atmosfære: gasser): II 2 G c II T5: 10 °C - 50 °C og T6: 10 °C - 60 °C
Zone 21 og 22 (atmosfære: støv): II 2 D c II 80 °C

Pneumatisk regulering: Udstyrsgruppe II

Zone 1 og 2 (atmosfære: gasser): II 2 G c II T5: 10 °C - 50 °C og T6: 10 °C - 60 °C

Bygningsdele og egenskaber

Driftsklar enhed, der består af mekaniske dele og kontrolkomponenter
Gennemsnitlig differenstryksensor til måling af volumenstrøm
Spjældblad
Tilslutning til potentialudligning
Kabelgennemføringer egnet til brug i potentielt eksplosive atmosfærer
ATEX-egnet kontrolkomponenter, fabriksmonteret og komplet med ledninger og slanger
Aerodynamisk funktionstest på en særlig testrig før forsendelse af hver enhed
Enheden er forsynet med en testlabel med relevante data

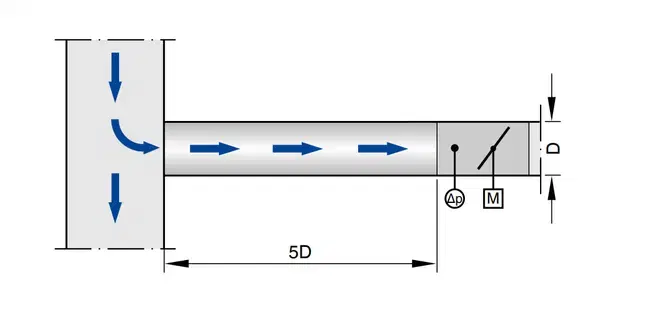

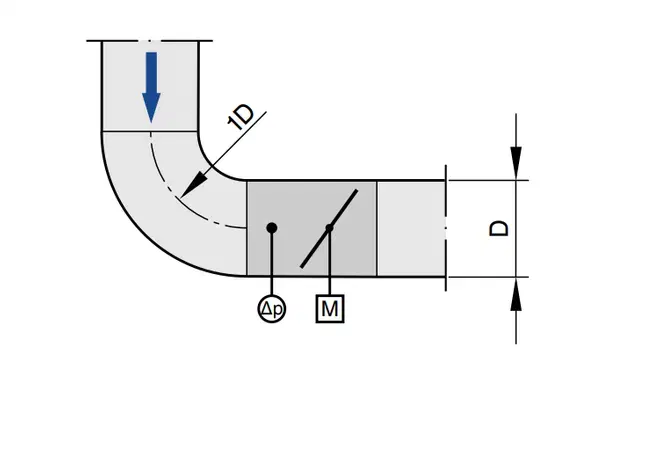

Høj kontrolnøjagtighed (selv med opstrømsbøjning R = 1D)

Påbygningsdele

Elektronisk regulering
Pneumatisk regulering

Tilbehør

Aktuator med hjælpekontakt til registrering af slutpositioner
Aktuator med spring return

Teknisk data

Nominelle størrelser: 125 til 400 mm
Volumenstrømsområde: 15 til 1680 l/s eller 54 til 6048 m³ /h
Reguleringsområde for volumenstrøm: ca. 15 - 100% af den nominelle volumenstrøm
Maksimalt differenstryk: 1000 Pa

Supplerende produkter

Sekundær lyddæmper, CA, til krævende akustiske krav

Konstruktionsegenskaber

Konstruktion og materialer er i overensstemmelse med EU-direktivet og retningslinjerne for brug i potentielt eksplosive atmosfærer (ATEX)
Studs med læbetætning til cirkulære tilslutningskanaler i henhold til EN 1506 eller EN 13180

Materialer og overflader

Kabinet og indvendig kanal af galvaniseret stål
Styrekomponenter af trykstøbt aluminium (pneumatisk styring: plast)
Glideleje af plast
Spjældblad af rustfrit stål med termoplastisk elastomertætning TPE
Differenstryksensor fremstillet af aluminium
P1: Indvendig kanal pulverlakeret
A2: Indvendig kanal i rustfrit stål

Standarder og retningslinjer

Direktiv 2014/34/EU: Materiel og sikringssystemer til brug i eksplosionsfarlige atmosfærer

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage

Elektronisk regulering

Nulpunktskorrektion af den statiske differenstryktransducer bør udføres en gang om året (anbefaling)

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

Schematic illustration of the TVR-Ex with electronic control

① Auxiliary switch
② Static differential pressure transducer
③ Terminal box
④ Cable gland
⑤ Equipotential bonding
⑥ Actuator

VAV-enheden er udstyret med en differenstryksensor til måling af volumenstrømmen. Kontrolkomponenterne (påbygningsdele) omfatter en differenstryktransducer, der omdanner differenstrykket (effektivt tryk) til et elektrisk signal, en controller og en aktuator. I de fleste applikationer kommer sætpunktsværdien fra en rumtemperaturregulator, som er installeret uden for den potentielt eksplosive atmosfære. Regulatoren sammenligner den faktiske værdi med sætpunktsværdien og ændrer spjældaktuatorens styresignal, hvis der er en forskel mellem de to værdier. Tilslutningerne til forsyningsspændingen og til spændingssignalerne sker i en tilslutningsboks, der er egnet til brug i potentielt eksplosive atmosfærer.

Nominelle størrelser	125 – 400 mm
Volumenstrømsområde	15 – 1680 l/s eller 54 – 6048 m³/h
Reguleringsområde for volumenstrøm	Ca. 15 til 100% af den nominelle volumenstrøm
Maksimalt differenstryk	1000 Pa
Driftstemperatur	10 til 50 °C

Elektronisk styring med påbygningsdele S1S, S1F, S1X eller S1Y

S1S	Schischek: Controller ExReg-V-300-A + aktuator ExMax-5.10-CY
S1F	Schischek: Controller ExReg-V-300-A + spring return aktuator ExMax-5.10-CYF
S1X	Schischek: Controller ExReg-V-300-A + aktuator ExMax-5.10-CY + tilbehør ExSwitch og ExBox
S1Y	Schischek: Controller ExReg-V-300-A + spring return aktuator ExMax-5.10-CYF + tilbehør ExSwitch og ExBox
Forsyningsspænding	24 V AC + 15% (24.0 ... 27.6 V AC), 50/60 Hz
Forsyningsspænding	24 V DC + 15% (24.0 ... 27.6 V DC)
IEC beskyttelsesklasse	III (beskyttende ekstra lav spænding)
EC overensstemmelse	ATEX til 2014/34/EU, EMC til 2014/30/EU, lavspænding til 2014/35/EU

Oplysningerne her er kun for at give dig en idé.

De nyeste oplysninger om det elektroniske tilbehør findes i de tekniske data i producentens produktdokumentation:
Schischek GmbH, 90579 Langenzenn, Tyskland, www.schischek.com, info@schischek.com
For ExReg-V volumenstrømsregulator se dokumentationen fra version V04 3. juni 2022

Elektronisk styring med påbygningsdele TES, TEF, TEX eller TEY

Komponenter

TES	TROX controller TCU3 + Schischek komponenter: differenstryktransducer ExCos-P, aktuator ExMax-5.10-Y
TEF	TROX: Controller TCU3 + Schischek komponenter: differenstryktransducer ExCos-P, spring return aktuator ExMax-5.10-YF
TEX	TROX: Controller TCU3 + Schischek komponenter: differenstryktransducer ExCos-P + aktuator ExMax-5.10-Y + tilbehør ExSwitch og ExBox
TEY	TROX: Controller TCU3 + Schischek komponenter: differenstryktransducer ExCos-P + spring return aktuator ExMax-5.10-YF + tilbehør ExSwitch og ExBox

Controller TCU3 (TROX)

Forsyningsspænding	24 V AC ±15% (20.4 .. 27.6 V), 50/60 Hz
Forsyningsspænding	24 V DC ±15% (20.4 .. 27.6 V)
Forsyningsspænding	Mulighed: 230 V AC-strømforsyning (kun med udvidelsesmodul EM-TRF)
Effektvurdering	8 VA
Beskyttelsesniveau	IP 20
IEC beskyttelsesklasse	III (beskyttende ekstra lav spænding), hvis der anvendes 24 V AC/DC
Installation	I lukkede rum, uden for EX-zoner (TCU3 skal installeres væk fra TVR-EX)
EC overensstemmelse	EMC til 2014/30/EU

Differentialtryktransducer (Schischek)

Forsyningsspænding	24 V AC ±20% (19.2 .. 28.8 V), 50/60 Hz
Forsyningsspænding	24 V DC ±20% (19.2 .. 28.8 V)
IEC beskyttelsesklasse	I (jordforbindelse)
Beskyttelsesniveau	IP 66
EC overensstemmelse	ATEX til 2014/34/EU, EMC til 2014/30/EU

Aktuator/spring return aktuator (Schischek)

Forsyningsspænding	24... 240 V AC/DC, ±10%, self-adjusting, 50 – 60 Hz ±20%
Forsyningsspænding	Vi anbefaler en strømtilslutning til aktuatoren
Effektvurdering	Se de yderligere oplysninger i Schischek-dokumentationen
IEC beskyttelsesklasse	I (jordforbindelse)
Beskyttelsesniveau	IP 66
EC overensstemmelse	ATEX til 2014/34/EU, EMC til 2014/30/EU, lavspænding til 2014/35/EU

Oplysningerne her er kun for at give dig en idé.
De nyeste oplysninger om det elektroniske tilbehør findes i de tekniske data i producentens produktdokumentation:
Schischek GmbH, 90579 Langenzenn, Tyskland, www.schischek.com, info@schischek.com

Pneumatisk

Driftstryk	1.3 bar ± 0.1 bar
Luftforbrug – kontrol af volumenstrøm	50 ln/h
Luftforbrug – tryk- og volumenstrømskaskade	100 ln/h
Kontroltryk	0.2 – 1.0 bar
Maksimalt tryk	1.5 bar
Trykluft	Trykluft til instrumenter, fri for olie, vand og støv
Beskyttelsesniveau	IP 42

Hurtigvalgstabellerne giver et godt overblik over de lydtrykniveauer i rummet, der kan forventes. Tilnærmede mellemliggende værdier kan interpoleres. Præcise mellemliggende værdier og spektraldata kan beregnes med vores designprogram; Easy Product Finder.

De første udvælgelseskriterier for den nominelle størrelse er de faktiske volumenstrømningshastigheder qᵥmin og qᵥmax. Hurtigvalgstabellerne er baseret på generelt accepterede dæmpningsniveauer. Hvis lydtrykniveauet overskrider det krævede niveau, kræves der en større enhed og/eller en lyddæmper.

Intervaller for volumenstrømshastighed

Det mindste differenstryk for VAV-enheder er en vigtig faktor i udformningen af kanalsystemet og i dimensioneringen af ventilatoren, herunder hastighedsregulering. Der skal sikres et tilstrækkeligt kanaltryk under alle driftsforhold og for alle kontrolenheder. Målepunkterne for ventilatorens hastighedskontrol skal vælges i overensstemmelse hermed. De angivne volumenstrømme for VAV-enheder afhænger af den nominelle størrelse og af den installerede styringskomponent (påbygningsdel). Tabellerne viser minimums- og maksimumsværdierne for en VAV-enhed. Nogle reguleringskomponenter har muligvis kun et begrænset volumenstrømsområde. Dette gælder især for reguleringskomponenter med en statisk differenstryktransducer. Se vores designprogram, Easy Product Finder, for volumenstrømningsområder for alle kontrolkomponenter.

TVR-EX – Elektronisk, volumenstrømningsområder og mindste differenstryk

NS			①	②	③	④
NS	qv [l/s]	qv [m3/h]	Δpstmin [Pa]				Δqv [±%]
125	22	79	5	5	5	5	15
125	60	216	15	20	20	20	7
125	105	378	45	50	55	60	6
125	150	540	90	100	110	115	5
160	35	126	5	5	5	5	15
160	100	360	15	15	15	15	8
160	175	630	35	40	45	45	7
160	250	900	70	80	85	95	5
200	60	216	5	5	5	5	15
200	160	576	15	15	15	15	7
200	280	1008	35	35	40	40	5
200	405	1458	65	70	75	80	5
250	90	324	5	5	5	5	15
250	245	882	10	10	10	10	7
250	430	1548	25	25	30	35	5
250	615	2214	45	50	55	65	5
315	145	522	5	5	5	5	15
315	410	1476	5	10	10	10	7
315	720	2592	15	20	20	20	7
315	1030	3708	30	35	40	40	5
400	240	864	5	5	5	5	15
400	670	2412	5	5	5	5	7
400	1175	4230	15	15	15	15	6
400	1680	6048	25	30	30	35	5

① TVR-EX
② TVR-EX med sekundær lyddæmper, CA, isoleringstykkelse 50 mm, længde 500 mm
③ TVR-EX med sekundær lyddæmper, CA, isoleringstykkelse 50 mm, længde 1000 mm
④ TVR-EX med sekundær lyddæmper, CA, isoleringstykkelse 50 mm, længde 1500 mm

TVR-EX – Pneumatisk, volumenstrømningsområder og mindste differenstryk

NS			①	②	③	④
NS	qv [l/s]	qv [m3/h]	Δpst min [Pa]				Δqv [±%]
125	15	54	5	5	5	5	15
125	40	144	10	10	10	10	10
125	70	252	20	25	25	25	7
125	100	360	40	45	50	55	5
160	25	90	5	5	5	5	15
160	75	270	10	10	10	10	10
160	125	450	20	20	25	25	7
160	175	630	35	40	45	45	5
200	40	144	5	5	5	5	15
200	125	450	10	10	10	10	10
200	210	756	20	20	25	25	7
200	300	1080	40	40	45	45	5
250	60	216	5	5	5	5	15
250	200	720	5	10	10	10	10
250	340	1224	15	15	20	20	7
250	475	1710	30	30	35	40	5
315	105	378	5	5	5	5	15
315	330	1188	5	5	5	5	10
315	555	1998	10	10	15	15	7
315	775	2790	20	20	25	25	5
400	170	612	5	5	5	5	15
400	545	1962	5	5	5	5	10
400	920	3312	10	10	10	10	7
400	1300	4680	15	20	20	20	5

TVR-EX, elektronisk, lydtrykniveau ved differenstryk 150 Pa

NS	pv [l/s]	pv [m3/h]	Luftgenereret støj				Kabinet genereret støj
			①	②	③	④	①
			LPA [dB(A)]	LPA1 [dB(A)]			LPA2 [dB(A)]
125	22	79	36	25	16	<15	16
125	60	216	45	36	30	28	25
125	105	378	49	40	34	32	31
125	150	540	52	41	34	32	35
160	35	126	41	30	22	19	22
160	100	360	47	39	34	31	28
160	175	630	50	42	37	34	32
160	250	900	53	44	39	36	37
200	60	216	41	32	24	22	21
200	160	576	47	40	34	33	29
200	280	1008	50	44	40	38	32
200	405	1458	54	45	39	38	38
250	90	324	38	30	24	22	22
250	245	882	47	40	34	32	35
250	430	1548	48	42	38	37	37
250	615	2214	52	44	38	37	42
315	145	522	43	36	29	26	29
315	410	1476	47	42	35	34	39
315	720	2592	49	44	39	38	42
315	1030	3708	53	48	42	41	46
400	240	864	43	36	29	26	31
400	670	2412	44	38	32	30	37
400	1175	4230	47	42	36	35	41
400	1680	6048	50	44	38	37	46

TVR-EX, pneumatisk, lydtrykniveau ved differenstryk 150 Pa

NS	qᵥ [l/s]	qᵥ [m³/h]	Luftgenereret støj				Kabinet genereret støj
			①	②	③	④	①
			LPA [dB(A)]	LPA1 [dB(A)]			LPA2 [dB(A)]
125	22	79	36	25	16	<15	16
125	60	216	45	36	30	28	25
125	105	378	49	40	34	32	31
125	150	540	52	41	34	32	35
160	35	126	41	30	22	19	22
160	100	360	47	39	34	31	28
160	175	630	50	42	37	34	32
160	250	900	53	44	39	36	37
200	60	216	41	32	24	22	21
200	160	576	47	40	34	33	29
200	280	1008	50	44	40	38	32
200	405	1458	54	45	39	38	38
250	90	324	38	30	24	22	22
250	245	882	47	40	34	32	35
250	430	1548	48	42	38	37	37
250	615	2214	52	44	38	37	42
315	145	522	43	36	29	26	29
315	410	1476	47	42	35	34	39
315	720	2592	49	44	39	38	42
315	1030	3708	53	48	42	41	46
400	240	864	43	36	29	26	31
400	670	2412	44	38	32	30	37
400	1175	4230	47	42	36	35	41
400	1680	6048	50	44	38	37	46

Specifikationstekst

VAV-enheder til systemer med variabel og konstant luftmængde i potentielt eksplosive atmosfærer, egnet til indblæsning eller udsugning, fås i 6 nominelle størrelser. Høj reguleringsnøjagtighed (selv med opstrømsbøjning R = 1D). Enhed, der er klar til idriftsættelse, og som består af de mekaniske dele, de elektroniske kontrolkomponenter og dele til potentialudligning og til brug i potentielt eksplosive atmosfærer. Hver enhed indeholder en gennemsnitlig differenstryksensor til måling af volumenstrøm og et spjældblad. Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger.

Differenstryksensor med 3 mm målehuller (modstandsdygtig over for støv og forurening)
Studs med læbetætning til cirkulære tilslutningskanaler i henhold til EN 1506 eller EN 13180.
Luftlækage for lukkede blade i henhold til EN 1751, klasse 4 (nominelle størrelser 125 og 160, klasse 3).
Luftlækage i kabinet i henhold til EN 1751, klasse C

Særlige egenskaber

ATEX-mærket og -certificeret
ATEX udstyrsgruppe ll, godkendt til brug i zone 1 og 2, elektronisk regulering også til zone 21 og 22
Volumenstrømmen kan senere måles og justeres på stedet; konfiguration er mulig ved hjælp af computer software

Materialer og overflader

Kabinet og indvendig kanal af galvaniseret stål
Styrekomponenter af trykstøbt aluminium (pneumatisk styring: plast)
Glideleje af plast
Spjældblad af rustfrit stål med termoplastisk elastomertætning TPE
Differenstryksensor fremstillet af aluminium
P1: Indvendig kanal pulverlakeret
A2: Indvendig kanal i rustfrit stål

Konstruktion

Galvaniseret stål
P1: Indvendig kanal pulverlakeret, sølvgrå (RAL 7001)
A2: Indvendig kanal i rustfrit stål

Teknisk data

Nominelle størrelser: 125 til 400 mm
Volumenstrømsområde: 15 til 1680 l/s eller 54 til 6048 m³/h
Reguleringsområde for volumenstrøm: ca. 15 – 100% af den nominelle volumenstrøm
Maksimalt differenstryk: 1000 Pa

Påbygningsdele

Variabel volumenstrømstyring med elektronisk controller til tilslutning af et eksternt styresignal; faktisk værdisignal kan integreres i den centrale BMS.

Forsyningsspænding 24 V AC/DC (controller/differenstryktransducer)
Forsyningsspænding 24 V AC/DC (aktuator til påbygningsdel S1*)
Forsyningsspænding 230 V AC (aktuator til påbygningsdel TE*)
Signalspændinger 0 – 10 V DC
Det faktiske værdisignal relaterer til den nominelle volumenstrøm, så idriftsættelse og efterfølgende justering forenkles
Reguleringsområde for volumenstrøm: ca. 15 – 100% af den nominelle volumenstrøm
Aktuator med justerbar driftstid, 7,5 – 120 s

Dimensionering

qv ___________________________________[m³/h]
Δpst _________________________________[Pa]

Luftgenereret støj

LPA __________________________________[dB(A)]

Kabinet genereret støj

LPA __________________________________[dB(A)]

TVR-EX med ATEX kontrolkomponent Universal

TVR-Ex

–

125

S1F

200 – 400 [m³/h]

Ordr eksempel: TVR-Ex - P1 / 125 / S1F / V0 / 200-400 [m³/h] / NO

Type	TVR-EX
Materiale	Indvendig kanal pulverlakeret, sølvgrå (RAL 7001)
Nominel størrelse [mm]	125
Påbygningsdele (kontrolkomponenter)	ExReg controller og spring return aktuator
Driftstilstand	Variabel drift (justerbart sætpunktsværdiområde)
Signalspændingsområde	0 – 10 V DC
Driftsværdier for fabriksindstilling	200 – 400 [m³/h]
Spjældbladets position	Strømafbrydelse for at åbne (Normalt / Åbent)

TVR-EX med ATEX kontrolkomponent baseret på TCU3

TVR-Ex

–

160

TEF

–

200 – 400 [m3/h]

1 Type
TVR-EX: VAV-enhed til brug i potentielt eksplosive atmosfærer

2 Materiale
Ingen angivelse: Galvaniseret stål
P1: Indvendig kanal pulverlakeret, sølvgrå (RAL 7001)
A2: Indvendig kanal i rustfrit stål

3 Nominel størrelse [mm]
125, 160, 200, 250, 315, 400

4 Påbygningsdele (kontrolkomponenter)
Elektronisk styring (controller uden for EX-zonen)
TES: TCU3 controller og aktuator
TEF: TCU3 controller og spring return aktuator
TEX: TCU3 controller, aktuator og hjælpekontakt
TEY: TCU3 controller, spring return aktuator og hjælpekontakt

5 Udstyrets funktion
Enkelt betjening
SC: Enkelt controller – indblæsning (Indblæsnings Controller)
EC: Enkelt controller – udsugning (Udsugnings Controller)

6 Standardindstilling for ekstern volumenstrøm
E0: Variabel, signalspændingsområde 0 – 10 V DC
E2: Variabel, signalspændingsområde 2 – 10 V DC
2P: 2 koblingstrin (for én kontakt, leveret af andre)
3P: 3 koblingstrin (for to kontakt, leveret af andre)
F: Konstant værdi-tilstand, én sætpunktsværdi (ingen ekstern kontakt)

7 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: Med EM-TRF for 230 V AC-strømforsyning
U: Med EM-TRF-USV (inklusive batteripakke) til uafbrudt 230 V AC strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Uden digital kommunikationsgrænseflade
B: Med EM-BAC-MOD til BACnet MS/TP
M: Med EM-BAC-MOD til Modbus RTU
I: Med EM-IP til BACnet IP, Modbus IP og webserver
R: Med EM-IP (inklusive realtidsur, RTC) til BACnet IP, Modbus IP og webserver

8 Driftsværdier for fabriksindstilling
Volumenstrøm [m3/h eller l/s]

Afhænger af indstillingen for ekstern volumenstrøm
E0: qᵥmin – qᵥmax
E2: qᵥmin – qᵥmax
2P: qᵥ1/qᵥ2
3P: qᵥ1/qᵥ2/qᵥ3
F: qᵥ1

9 Spjældbladets position
Kun med spring return aktuatorer (TEF og TEY)
NO: Strømafbrydelse for at åbne (Normalt / Åbent)
NC: Strømafbrydelse for at lukke (Normalt / Lukket)

Ordreeksempel: TVR-Ex - P1 / 160 / TEF / EC - E0 / M / 200-400 [m3/h] / NO

Type	TVR-Ex
Materiale	Indvendig kanal pulverlakeret, sølvgrå (RAL 7001)
Nominel størrelse [mm]	160
Påbygningsdele (kontrolkomponenter)	TCU3 controller installeret uden for EX-zonen (væk fra terminalenheden)
Aktuator	Spring return aktuator
Udstyrets funktion	Enkelt controller – udsugning (Udsugnings Controller)
Standardindstilling for ekstern volumenstrøm	Variabel, signalspændingsområde 0 – 10 V DC
Udvidelsesmoduler	24 V AC/DC strømforsyning, EM-BAC-MOD til Modbus RTU kommunikationsgrænseflade
Driftsværdier for fabriksindstilling	200 – 400 [m3/h]
Spjældbladets position	Strømafbrydelse for at åbne (Normalt / Åbent)

TVR-EX med pneumatiske påbygningsdel

TVR-Ex

–

125

PG5

200 – 400 [m³/h]

Ordreeksempel: TVR-Ex - P1 / 125 / PG5 / V / 200-400 [m³/h] / NO

Type	TVR-EX
Materiale	Indvendig kanal pulverlakeret, sølvgrå (RAL 7001)
Nominel størrelse [mm]	125
Påbygningsdele (kontrolkomponenter)	Volumenstrømsregulator med aktuator
Driftstilstand	Variabel drift (justerbart sætpunktsværdiområde)
Driftsværdier for fabriksindstilling	200 – 400 [m3/h]
Spjældbladets position	Tryk slukkes for at åbne (Normalt / Åbent)

Varianter, Dimensioner og vægt

Schematic illustration of the TVR-Ex with electronic control

① VAV terminal unit

② Static differential pressure transducer

③ Actuator

④ Terminal box

⑤ Electronic volume flow controller

TVR-EX

NS	ØD	B3	H3	C
125	124	372	221	129
160	159	372	221	111
200	199	463	311	182
250	249	463	311	157
315	314	627	461	289
400	399	627	461	246

TVR-EX

NS	TVR-Ex/.../TEx	TVR-Ex/.../Pxx
NS	kg
125	17.5	15.5
160	17.5	15.5
200	19	17
250	19	17
315	23	21
400	23	21

① TVR-EX med elektronisk styring
② TVR-EX med pneumatisk styring

Installationsdetaljer

Access to control equipment box and reset device for the thermal cut-out

Installation og idriftsættelse

Tilslutninger til potentialudligning: Egnede kabler skal tilsluttes af andre

Elektronisk styring

Enhver installationsretning
Korrektion af nulpunkt påkrævet

Pneumatisk styring

Installationsretningen skal være som vist på klistermærket

Opstrøms betingelser

Volumenstrømningsnøjagtigheden Δqv gælder for en lige opstrøms sektion af kanalen. Bøjninger, krydsninger eller en indsnævring eller udvidelse af kanalen forårsager turbulens, der kan påvirke målingen. Kanaltilslutninger, f.eks. afgreninger fra hovedkanalen, skal overholde EN 1505. Nogle installationssituationer kræver lige kanalsektioner opstrøms.

Nødvendig plads til idriftsættelse og vedligeholdelse

Der skal være tilstrækkelig plads til idriftsættelse og vedligeholdelse i nærheden af alle påbygningsdele. Det kan være nødvendigt at sørge for tilstrækkeligt store adgangsåbninger til inspektion.

Nødvendig plads

NS	①	②	③
125	600	220	300
160	600	220	300
200	600	310	300
250	600	310	300
315	600	460	300
400	600	460	300

Downloads

Produktoplysninger

Basic information and nomenclature - VAV terminal units

Basic-information-and-nomenclature_VAV-terminal-units_PD_2022_02_25_DE_en Basic information and nomenclature 490 KB pdf
Product data sheet TVR-Ex

TVR-Ex_PD_2022_07_05_DE_en Product data sheet 880 KB pdf

Certifikater

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 KB pdf
Declaration of conformity or declaration of incorporation Type TVR-Ex

CE_2020_09_TVR-Ex_de_en_fr Declaration of conformity or declaration of incorporation 220 KB pdf
Declaration of hygiene conformity Type TVR-Ex

TVR-Ex_HC_2024_05_DE_en Hygiene certificate 1,5 MB pdf
Type-Examination Certificate TVR-EX / AK-EX

TVR-Ex---AK-EX_CE_Type-Examination_2015_01_12_DE_en Certificate 630 KB pdf

Brugsanvisninger

Installation and operating manual – Type TVR-Ex

A00000032577 1,5 MB pdf

TROX Services

Produktsøgning A-Z Nemt og hurtigt

TROX Easy Product Finder Hurtig. Pålidelig. Nyskabende.

Kompetence Kompetence - spændende iscenesat.

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

STATISTICS AND WEBSITE ANALYSIS

These cookies make it possible to collect data for statistics and analysis so that TROX can measure the performance of the websites visited, identify technical problems and find starting points for optimisation. They may be set by us or by third parties whose services we use on our sites. Users also help to identify, for example, which pages are used most frequently or only rarely or how people navigate between web pages. All information used by third parties is aggregated and anonymised.

NS	ØD	B3	H3	C
125	124	372	221	129
160	159	372	221	111
200	199	463	311	182
250	249	463	311	157
315	314	627	461	289
400	399	627	461	246

NS	①	②	③
125	600	220	300
160	600	220	300
200	600	310	300
250	600	310	300
315	600	460	300
400	600	460	300

NS	ØD	B3	H3	C
125	124	372	221	129
160	159	372	221	111
200	199	463	311	182
250	249	463	311	157
315	314	627	461	289
400	399	627	461	246

NS	①	②	③
125	600	220	300
160	600	220	300
200	600	310	300
250	600	310	300
315	600	460	300
400	600	460	300

TVR-EX

TIL REGULERING AF VARIABLE LUFTMÆNGDER I POTENTIELT EKSPLOSIVE ATMOSFÆRER (ATEX)

Anvendelse

Beskrivelse

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

TVR-EX med ATEX kontrolkomponent Universal

Ordr eksempel: TVR-Ex - P1 / 125 / S1F / V0 / 200-400 [m³/h] / NO

TVR-EX med ATEX kontrolkomponent baseret på TCU3

Ordreeksempel: TVR-Ex - P1 / 160 / TEF / EC - E0 / M / 200-400 [m3/h] / NO

TVR-EX med pneumatiske påbygningsdel

Ordreeksempel: TVR-Ex - P1 / 125 / PG5 / V / 200-400 [m³/h] / NO

Varianter, Dimensioner og vægt

Installationsdetaljer

Downloads

Produktoplysninger

Basic information and nomenclature - VAV terminal units

Product data sheet TVR-Ex

Certifikater

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Declaration of conformity or declaration of incorporation Type TVR-Ex

Declaration of hygiene conformity Type TVR-Ex

Type-Examination Certificate TVR-EX / AK-EX

Brugsanvisninger

Installation and operating manual – Type TVR-Ex

TROX Services

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE

NS	ØD	B3	H3	C
125	124	372	221	129
160	159	372	221	111
200	199	463	311	182
250	249	463	311	157
315	314	627	461	289
400	399	627	461	246

NS	①	②	③
125	600	220	300
160	600	220	300
200	600	310	300
250	600	310	300
315	600	460	300
400	600	460	300
