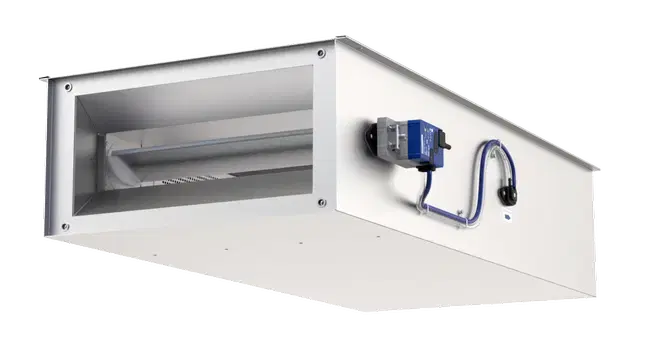

TZ-SILENZIO

TIL INDBLÆSNINGSSYSTEMER MED HØJE AKUSTISKE KRAV OG LAVE LUFTHASTIGHEDER

Rektangulære VAV-enheder til styring af indblæsningsluften i bygninger med variable luftmængdesystemer, krævende akustiske krav og lave lufthastigheder

  • Meget effektiv, integreret lyddæmper
  • Optimeret til lufthastigheder på 0,7 – ca. 7 m/s
  • Høj reguleringsnøjagtighed, selv i tilfælde med ugunstige tilstrømningsbetingelser
  • Kompakt konstruktion med rektangulære tilslutninger i begge ender
  • Elektroniske kontrolkomponenter til forskellige anvendelser (Easy, Compact, Universal og LABCONTROL)
  • Luftlækage for lukkede blade i henhold til EN 1751, klasse 4
  • Luftlækage i kabinet i henhold til EN 1751, klasse C


Valgfrit ekstraudstyr og tilbehør

  • Dæmpningsskjold til reduktion af udstrålet støj fra kabinettet
  • Sekundær lyddæmper, TS, til reduktion af luftgenereret støj
  • Varmtvandsvarmeveksler, WT, til genopvarmning af luftstrømmen

Anvendelse

Anvendelse

  • Rektangulære VAV-enheder til brug i ventilations- og airconditionsystemer
  • Til styring, begrænsning eller lukning af luftstrømme i indblæsningssystemer med lave hastigheder og høje akustiske krav
  • Integreret dæmpning
  • Volumenstrømskontrol med lukket kredsløb ved hjælp af en ekstern strømforsyning
  • Til systemer med variabel eller konstant volumenstrøm
  • Afbrydelse ved hjælp af omskiftning (leveret af andre)
  • Kan også bruges til differenstrykregulering med egnede reguleringskomponenter


Særlige egenskaber

  • Hygiejnetestet og certificeret
  • Direkte tilslutning til kanalen
  • Fabriksindstilling eller programmering og test af aerodynamisk funktion
  • Parametre kan også senere indstilles på kontrolkomponenten; yderligere justeringsanordning kan være nødvendig

Nominelle størrelser

  • 125, 160, 200, 250, 315


Beskrivelse

Varianter

  • TZ-Silenzio: Indblæsningsenhed
  • TZ-Silenzio-D: Indblæsningsenhed med dæmpningsskjold
  • Enheder med dæmpningsskjold og/eller sekundær lyddæmper, TS, til meget krævende akustiske krav
  • Dæmpningsskjold kan ikke eftermonteres

Bygningsdele og egenskaber

  • Enhed, der er klar til idriftsættelse, og som består af mekaniske dele og kontrolkomponenter
  • Gennemsnitlig effektiv tryksensor til måling af volumenstrøm
  • Spjældblad
  • Integreret lyddæmper
  • Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger
  • Aerodynamisk funktionstest på en særlig testrig før forsendelse af hver enhed
  • Indstillingsdata er angivet på en etiket eller en volumenstrømskala, der er fastgjort til enheden
  • Høj reguleringsnøjagtighed, selv i tilfælde af ugunstige tilstrømningsbetingelser

Påbygningsdele

  • Easy controller: kompakt enhed med potentiometre
  • Compact controller: kompakt enhed bestående af controller med potentiometre, effektiv tryktransducer og aktuator
  • Universal controller: controller, effektiv tryktransducer og aktuatorer til specielle anvendelser
  • LABCONTROL: Kontrolkomponenter til luftstyringssystemer

Supplerende produkter

  • Sekundær lyddæmper, TS
  • Varmeveksler, WT

Konstruktionsegenskaber

  • Rektangulært kabinet
  • Udskiftelige pakninger
  • Flanger i begge ender til tilslutning til kanalsystem
  • Spjældbladets position er angivet udvendigt ved akselforlængelsen
  • Termisk og akustisk isolering (foring)

Materialer og overflader

  • Kabinet af galvaniseret stål
  • Spjældblad og effektiv tryksensor af aluminium
  • Foring af mineraluld
  • Glidelejer af plast
  • Aksel og kobling: galvaniseret stål


Variant med dæmpningsskjold (-D)

  • Dæmpningsskjold af galvaniseret stål
  • Foringen er af mineraluld
  • Gummielementer til isolering af strukturbåren støj


Mineraluld

  • Til EN 13501, brandklasse A1, ikke-brændbar
  • RAL-kvalitetsmærke RAL-GZ 388
  • Ikke sundhedsskadelig takket være høj bioopløselighed i henhold til forordningen om farlige stoffer og note Q i det europæiske direktiv (EC) nr. 1272/2008
  • Beklædt med glasfiberstof som beskyttelse mod erosion fra luftstrømningshastigheder på op til 20 m/s
  • Modstandsdygtig overfor svampe- og bakterievækst

Standarder og retningslinjer

Opfylder hygiejnekravene i henhold til

  • EN 16798, del 3
  • VDI 6022, blad 1
  • DIN 1946, del 4
  • For andre gældende standarder og retningslinjer henvises til hygiejnecertifikatet


Luftlækage i kabinet

  • EN 1751, klasse C


Luftlækage for lukkede blade

  • EN 1751, klasse 4
  • Opfylder de øgede krav i DIN 1946, del 4, med hensyn til den acceptable luftlækage for lukkede blade


Vedligeholdelse

  • Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage


Tekniske informationer

Funktion, Teknisk data, Specifikationstekst, Ordrekode

  • Funktion
  • Teknisk data
  • Specifikationstekst
  • Ordrekode
Schematic illustration of the TZ-Silenzio

① Integral sound attenuator

② Effective pressure sensor

③ Control components, e.g. an Easy controller

④ Damper blade with seal

VAV-enheden er udstyret med en effektiv tryksensor til måling af volumenstrømmen.

Kontrolkomponenterne (påbygningsdele) omfatter en effektiv tryktransducer, der omdanner det effektive tryk til et elektrisk signal, en controller og en aktuator; kontrolfunktionerne kan opnås med en Easy-controller, en Compact-controller eller med individuelle komponenter (Universal).

I de fleste anvendelser kommer sætpunktsværdien fra en rumtemperaturregulator.

Regulatoren sammenligner den faktiske værdi med sætpunktsværdien og ændrer aktuatorens styresignal, hvis der er en forskel mellem de to værdier.

En integreret lyddæmper reducerer den støj, der skabes af begrænsningen af luftstrømmen.

Nominelle størrelser125 – 315
Volumenstrømsområde

27 – 1093 l/s eller 95 – 3937 m³/h

Reguleringsområde for volumenstrøm (enhed med dynamisk effektiv trykmåling)Ca. 10 – 100 % af den nominelle volumenstrøm
Minimum differenstryk

Op til 106 Pa (uden sekundær lyddæmper)

Maksimalt differenstryk1000 Pa
Driftstemperatur10 til 50 °C

Specifikationstekst

  • Rektangulære VAV-enheder til systemer med variabel og konstant luftmængde, til krævende akustiske krav, egnet til indblæsning
  • Fås i 5 nominelle størrelser
  • Høj reguleringsnøjagtighed, selv i tilfælde af ugunstige tilstrømningsbetingelser
  • Enhed, der er klar til idriftsættelse, og som består af mekaniske dele og elektroniske kontrolkomponenter
  • Hver enhed indeholder en gennemsnitlig effektiv tryksensor til måling af volumenstrøm, et spjældblad og en integreret lyddæmper
  • Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger
  • Effektiv tryksensor med 3 mm målehuller, derfor modstandsdygtig over for forurening
  • Kabinet med akustisk og termisk isolering
  • Spjældbladets position angives udvendigt ved akselforlængelsen
  • Spjældbladet er fra fabrikken indstillet til åben position, hvilket tillader en ventilationsluftstrøm selv uden kontrol; dette gælder ikke for varianter med defineret sikker position NC (normalt lukket)
  • Opfylder hygiejnekravene i henhold til EN 16798, del 3, i henhold til VDI 6022, blad 1, og i henhold til DIN 1946, del 4


Særlige egenskaber

  • Hygiejnetestet og certificeret
  • Direkte tilslutning til kanalen
  • Fabriksindstilling eller programmering og test af aerodynamisk funktion
  • Parametre kan også senere indstilles på kontrolkomponenten; yderligere justeringsanordning kan være nødvendig


Materialer og overflader

  • Kabinet af galvaniseret stål
  • Spjældblad og effektiv tryksensor af aluminium
  • Foring af mineraluld
  • Glidelejer af plast


Mineraluld

  • Til EN 13501, brandklasse A1, ikke-brændbar
  • RAL-kvalitetsmærke RAL-GZ 388
  • Ikke sundhedsskadelig takket være høj bioopløselighed i henhold til forordningen om farlige stoffer og note Q i det europæiske direktiv (EC) nr. 1272/2008
  • Beklædt med glasfiberstof som beskyttelse mod erosion fra luftstrømningshastigheder på op til 20 m/s
  • Modstandsdygtig overfor svampe- og bakterievækst


Tilslutningstype

  • Flanger på begge sider, egnet til kanaltilslutning


Teknisk data

  • Nominelle størrelser: 125 – 315
  • Volumenstrømsområde: 27 – 872 l/s eller 95 – 3142 m³/h
  • Minimum differenstryk: op til 106 Pa (uden sekundær lyddæmper)
  • Maksimalt differenstryk: 1000 Pa
  • Luftlækage ved lukket blad i henhold til EN 1751, klasse 4
  • Lækage i kabinet i henhold til EN 1751, klasse C


Specifikationstekst for påbygningsdele

Variabel volumenstrømstyring med elektronisk Easy controller til tilslutning af et eksternt styresignal; faktisk værdisignal kan integreres i den centrale BMS.

  • Forsyningsspænding: 24 V AC/DC
  • Signalspændinger: 0 – 10 V DC
  • Mulig overstyring med eksterne kontakter ved hjælp af spændingsfrie kontakter: LUKKET, ÅBEN, qᵥmin og qᵥmax
  • Potentiometre med procentskalaer til indstilling af volumenstrømmen qᵥmin og qᵥmax uden justeringsanordning
  • Det faktiske værdisignal relaterer til den nominelle volumenstrøm, så idriftsættelse og efterfølgende justering forenkles
  • Reguleringsområde for volumenstrøm: ca. 10 – 100% af den nominelle volumenstrøm
  • Tydeligt synligt eksternt indikatorlys til signalering af funktionerne: indstillet, ikke indstillet og strømsvigt
  • Elektriske tilslutninger med skrueterminaler
  • Dobbelte klemmer til looping af forsyningsspændingen, dvs. til enkel tilslutning af spændingsoverførsel til den næste regulator


Dimensioneringsdata

  • qᵥ _______________________ [m³/h]
  • Δpst _______________________[Pa]


Luftgenereret støj

  • LPA _______________________[dB(A)]


Støj fra kabinet

  • LPA _______________________[dB(A)]


Kriterier for ækvivalens

  • Erklæring om hygiejneoverensstemmelse i henhold til VDI 6022, del 1 (01/2018), ÖNORM H 6020 (02/2007) og ÖNORM H 6021 (09/2003)
  • Indstilling af volumenstrøm uden justeringsanordning ved hjælp af Vmin og Vmax potentiometre
  • Elektriske forbindelser med skrueterminaler, ingen samledåse nødvendig
  • Aerodynamisk funktionstest af hver volumenstrømsregulator på en testrig før forsendelse (testresultat på et klistermærke på regulatoren)
  • Ingen opstrøms sektion påkrævet
  • Akustiske data i henhold til ÖNORM EN ISO 5135:1999
  • Maksimal reguleringsafvigelse på 5% ved qvmax, uden opstrømssektion


Ordrekode for volumenkontrol (Easy)

TZ-Silenzio – D / 200 / Easy
||||
1234
1 Type
TZ-Silenzio: VAV-enhed, indblæsning

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Nominel størrelse
125, 160, 200, 250, 315

4 Påbygningsdele (kontrolkomponent)
Easy: Volumenstrøms controller, dynamisk, analogt interface, indstilling af qvmin og qvmax med potentiometre


Ordreeksempel: TZ-Silenzio / 125 / Easy

Dæmpningsskjold Ingen
Nominel størrelse 125
Påbygningsdele (kontrolkomponent)  Volumenstrøms controller, dynamisk, analogt interface, indstilling af qᵥmin og qᵥmax med potentiometre


Ordrekode for volumenkontrol (VARYCONTROL)

TZ-Silenzio – D / 200 / XB4 / V0 / 400 -– 1200 [m³/h] / NO
||||||||
12346789
1 Type
TZ-Silenzio: VAV-enhed, indblæsning

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Nominel størrelse
125, 160, 200, 250, 315

4 Påbygningsdele (kontrolkomponent)
For eksempel
BC0: Compact controller
XB4: Universal controller (VARYCONTROL)

6 Driftstilstand
F: Konstant værdi (én sætpunktsværdi)
V: Variabel (interval for sætpunktsværdi)

7 Signalspændingsområde
For faktiske og indstillede værdisignaler
0: 0 – 10 V DC
2: 2 – 10 V DC

8 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]
qᵥconst (med driftstilstand F)
qᵥmin – qᵥmax (med driftstilstand V)

9 Spjældbladets position
Kun med spring return aktuatorer
NO: Strømafbrydelse for at åbne
NC: Strømafbrydelse for at lukke


Ordreeksempel: TZ–Silenzio / 200 / BC0 / V0 / 300–1200 m³/h

DæmpningsskjoldIngen
Nominel størrelse200
Påbygningsdele (kontrolkomponent) Compact controller, dynamisk transducer, analogt eller MP bus grænseflade
DriftstilstandVariabel drift qᵥmin – qᵥmax
Signalspændingsområde0 – 10 V DC
Driftsværdier for fabriksindstilling

qᵥmin = 300 m³/h
qᵥmax = 1200 m³/h


Ordrekode for volumenstrøm (TROX Universal)

TZ-Silenzio – D / 200 / TUNF / RS / M / 0 / UMZ / … / NC
||||||||||
12345678910

1 Type
TZ-Silenzio: VAV-enhed, indblæsning

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Nominel størrelse
125, 160, 200, 250, 315

4 Påbygningsdele (kontrolkomponent)
TROX UNIVERSAL controller med
TUN: Aktuator (150 s)
TUNF: Spring return aktuator (150 s)
TUS: Fast-running aktuator (3 s)
TUSD: Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)

5 Udstyrets funktion
Rumkontrol
RE: Udsugningskontrol (rumudsugning)

6 Indstilling af volumenstrøm
M: Master (RMF)
S: Slave
F: Regulator for konstant volumenstrøm

7 Signalspændingsområde
0: 0 – 10 V DC
2: 2 – 10 V DC

8 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med realtidsur

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO med magnetventil

9 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h] eller [l/s]

Master (RMF)
qᵥmin: Minimum volumenstrøm
qᵥmax: Maksimal volumenstrøm

qᵥconst_sup: Konstant indblæsning

qᵥconst_ext: Konstant udsugning
qᵥDiff: Forskel mellem indblæsning og udsugning

Constant value
qᵥconst: Konstant volumenstrøm

Slave
Ingen angivelse

10 Spjældbladets position
Kun med spring return aktuatorer
NO: Strømafbrydelse for at åbne
NC: Strømafbrydelse for at lukke

Supplerende produkter
Kontrolpanel til rum
BE-LCD: Display med 40 tegn


Ordreeksempel: TZ–Silenzio / 200 / TUN / RS / M / 2 / UIZ / 600 / 1250 / 0 / 0 / -100

DæmpningsskjoldIngen
Nominel størrelse200
Påbygningsdele (kontrolkomponent) TROX UNIVERSAL controller, aktuator 150 s
Udstyrets funktionKontrol af indblæsning
Indstilling af volumenstrømMaster (RMF)
Signalspændingsområde2 – 10 V DC
Udvidelsesmoduler med udvidelsesmodul EM-TRF-USV
(transformer til 230 V AC og uafbrudt strømforsyning),
med udvidelsesmodul EM-IP
(kommunikationsinterface BACnet IP, Modbus IP, webserver),
med udvidelsesmodul EM-AUTOZERO
(magnetventil til automatisk nulpunktskorrektion)
Driftsværdier for fabriksindstilling



qvmin = 600 m³/h
qvmax = 1250 m³/h
qvconst_sup = 0 m³/h
qvconst_ext = 0 m³/h
qvDiff = -100 m³/h


Ordrekode for differenstrykregulering (VARYCONTROL)

TZ-Silenzio – D / 200 / XF4 / PRS / V0 / 30 – 60 [Pa] / NO
|||||||||
123456789
1 Type
TZ-Silenzio: VAV-enhed, indblæsning

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Nominel størrelse
125, 160, 200, 250, 315

4 Påbygningsdele (kontrolkomponent)
For eksempel
XF0: Compact controller til kanaltryk
XF4: Universal controller til kanaltryk (VARYCONTROL)

5 Udstyrets funktion
PDS: Kanaltrykkontrol, indblæsning
PRS: Rumtrykkontrol, indblæsning

6 Driftstilstand
F: Konstant værdi (én sætpunktsværdi)
V: Variabel (interval for sætpunktsværdi)

7 Signalspændingsområde
For faktiske og indstillede værdisignaler
0: 0 – 10 V DC
2: 2 – 10 V DC

8 Driftsværdier for fabriksindstilling
Med kanaltrykregulering er differenstrykket [Pa] altid en absolut værdi
Δp,const (med driftstilstand F)
Δp,min - Δp,max (med driftstilstand V)

9 Spjældbladets position
Kun med spring return aktuatorer
NO: Strømafbrydelse for at åbne
NC: Strømafbrydelse for at lukke



Ordreeksempel: TZ-Silenzio-D / 315 / XF0 / PDS / V2 / 250 – 375 Pa

DæmpningsskjoldMed
Nominel størrelse315
Påbygningsdele (kontrolkomponent) Compact controller til kanaltryk
Udstyrets funktionKanaltrykregulering, indblæsning
DriftstilstandVariabel trykregulering Pmin - Pmax
Signalspændingsområde2 – 10 V DC
Driftsværdier for fabriksindstilling

Pmin = 250 Pa
Pmax = 375 Pa


Ordrekode for differenstrykregulering (TROX UNIVERSAL)

TZ-Silenzio – D / 200 / TUNF / PRS / MFP / 0 / UMZ / … / NC
||||||||||
12345678910
1 Type
TZ-Silenzio: VAV-enhed, indblæsning

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Nominel størrelse
125, 160, 200, 250, 315

4 Påbygningsdele (kontrolkomponent)
TROX UNIVERSAL controller med
TUN: Aktuator (150 s)
TUNF: Spring return aktuator (150 s)
TUS: Fast-running aktuator (3 s)
TUSD: Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)

5 Udstyrets funktion
Kontrol af differenstryk
PRS: Rumtrykkontrol, indblæsning
PDS: Kanaltrykkontrol, indblæsning

6 Indstilling af differenstryk
MFP: Master, konstant trykregulering
MVP: Master, variabel trykregulering
SFP: Slave, konstant trykregulering
SVP: Slave, variabel trykregulering

7 Signalspændingsområde
0: 0 – 10 V DC
2: 2 – 10 V DC

8 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med realtidsur

Mulighed 3: Måling af volumenstrøm
Ingen angivelse: Ingen
V: EM-V Måling af volumenstrøm til regulering af differenstryk

Mulighed 4: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO magnetventil (kun med V)

9 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h] eller [l/s], tryk [Pa]

Slave SVP
Δpmin: Minimum differenstryk
Δpmax: Maksimalt differenstryk

Slave SFP
Δpconst: Konstant differenstryk

Master MFP og MVP – det samme som slave, men derudover:
qᵥmin: Minimum volumenstrøm
qᵥmax: Maksimal volumenstrøm
qᵥconst_sup: Konstant indblæsning
qᵥconst_ext: Konstant udsugning
qᵥDiff: Forskel mellem indblæsning og udsugning

10 Spjældbladets position
Kun med spring return aktuatorer
NO: Strømafbrydelse for at åbne
NC: Strømafbrydelse for at lukke

Supplerende produkter
Kontrolpanel til rum
BE-LCD: Display med 40 tegn

Ordre differenstryktransducer til rum- eller kanaltrykregulering separat, f.eks.
PT-699: Til rumtrykregulering
PT-699-DUCT: Til kontrol af kanaltryk, inklusive rør og trykudtag


Ordreeksempel: TZ-Silenzio / 200 / TUSD / PRS / MFP/ 2 / BV / -20 Pa / 600 / 1250 / 0 / 0 / -100

DæmpningsskjoldIngen
Nominel størrelse200
Påbygningsdele (kontrolkomponent) TROX UNIVERSAL controller, fast-running aktuator (3 s) med digital kommunikationsgrænseflade
Udstyrets funktionRoom pressure control, supply air
Indstilling af differenstrykMaster, konstant trykstyring
Signalspændingsområde2 – 10 V DC
Udvidelsesmoduler med udvidelsesmodul EM-BAC-MOD-01
(kommunikationsgrænseflade BACnet MS/TP),
med udvidelsesmodul EM-V
(måling af volumenstrøm til kontrol af differenstryk)
Driftsværdier for fabriksindstilling Δpconst = -20 Pa
qvmin = 600 m³/h
qvmax = 1250 m³/h
qvconst_sup = 0 m³/h
qvconst_ext = 0 m³/h
qvDiff = -100 m³/h


Ordrekode for rumstyring (EASYLAB)

TZ–Silenzio–D/200/ELAB/S/RS/UMZ/LAB/…
| | | | | | | | |
1 2 3 4 5 6 8 9 10
1 Type
TZ-Silenzio: VAV-enhed, indblæsning

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Nominel størrelse
125, 160, 200, 250, 315

4 Påbygningsdele (kontrolkomponent)
ELAB: EASYLAB controller TCU3

5 Aktuatorer
S: Fast-running aktuator (3 s)
SD: Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)

6 Udstyrets funktion
Rumkontrol
RS: Kontrol af indblæsning (rumforsyning)
PC: Differenstrykstyring ( Trykstyring)

8 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP og webserver

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO Magnetventil til automatisk nulpunktskorrektion

9 Yderligere funktioner
Uden rumstyringsfunktion
LAB: Udsugningssystem (laboratorier)
CLR: Indblæsningssystem (renrum)

Med rumstyringsfunktion
LAB-RMF: Udsugningssystem
CLR-RMF: Indblæsningssystem

10 Driftsværdier for fabriksindstilling
(kun påkrævet, når rumstyringsfunktionen er aktiv)

Volumenstrøm [m³/h] eller [l/s], tryk [Pa]

Samlet udsugning/indblæsning i rummet:
qᵥ1: Standardtilstand
qᵥ2: Reduceret drift
qᵥ3: Øget drift
qᵥ4: Konstant indblæsning
qᵥ5: Konstant udsugning
qᵥ6: Forskel mellem indblæsning og udsugning
ΔpSet: Sætpunktstryk (kun med differenstrykregulering)

Supplerende produkter
Rumkontrolpanel (kun for enheder med RMF)
BE-LCD: Display med 40 tegn

Den differenstryktransducer, der kræves til rumtrykregulering (udstyrsfunktion), skal bestilles separat, f.eks.
PT-699: Måleområde ±50 Pa eller ±100 Pa
PT-GB604: Måleområde ±100 Pa


Ordreeksempel: TZ–Silenzio / 200 / ELAB / S / RS / LAB

DæmpningsskjoldIngen
Nominel størrelse200
Påbygningsdele (kontrolkomponent) EASYLAB controller TCU3
AktuatorFast-running aktuator (3 s)
Udstyrets funktionKontrol af indblæsning (rumforsyning)
Yderligere funktionerUdsugningssystem (laboratorier)
Driftsværdier for fabriksindstillingIkke påkrævet (rumstyringsfunktionen er ikke aktiv)


Ordrekode for enkelt betjening (EASYLAB)

TZ–Silenzio–D/200/ELAB/S/SC–E0/UMZ/…
| | | | | | | | |
1 2 3 4 5 6 7 8 10
1 Type
TZ-Silenzio: VAV-enhed, indblæsning

2 Dæmpningsskjold
Ingen angivelse: Ingen
D: Med dæmpningsskjold

3 Nominel størrelse
125, 160, 200, 250, 315

4 Påbygningsdele (kontrolkomponent)
ELAB: EASYLAB controller TCU3

5 Aktuatorer
S: Fast-running aktuator (3 s)
SD: Fast-running aktuator (3 s), med digital kommunikationsgrænseflade (TROX HPD)

6 Udstyrets funktion
Enkel betjening
SC: Indblæsnings controller

7 Indstilling af ekstern volumenstrøm
E0: Spændingssignal 0 – 10 V DC
E2: Spændingssignal 2 – 10 V DC
2P: Kontakter (leveres af andre) til 2 koblingstrin
3P: Kontakter (leveres af andre) til 3 koblingstrin
F: Konstant værdi for volumenstrøm, uden signalering

8 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med realtidsur

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO Magnetventil til automatisk nulpunktskorrektion

10 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h] eller [l/s]
Afhængig af indstillingen for ekstern volumenstrøm:
E0, E2: qvmin/qvmax
2P: qᵥ1/qᵥ2
3P: qᵥ1/qᵥ2/qᵥ3
F: qᵥ1


Ordreeksempel: TZ-Silenzio / 160 / ELAB / S / SC / 3P / 400 / 600 / 800 m³/h

DæmpningsskjoldIngen
Nominel størrelse160
Påbygningsdele (kontrolkomponent) ELAB
AktuatorFast-running aktuator (3 s)
Udstyrets funktionEnkelt controller til indblæsning
Indstilling af ekstern volumenstrømKontakter (leveret af andre) til 3 skiftetrin
Driftsværdier for fabriksindstilling


qv1 = 400 m³/h qv2 = 600 m³/h qv3 = 800 m³/h

Varianter

  • Varianter
VAV terminal unit, variant TZ-Silenzio

VAV-enhed, TZ-Silenzio

Anvendelse
  • VAV-enhed til regulering af variabel indblæsningsluftmængde


VAV-enhed, TZ-SILENZIO-D

Anvendelse
  • VAV-enhed med dæmpningsskjold til regulering af variabel indblæsningsluftmængde
  • Til rum, hvor enhedens udstrålet støj fra kabinettet ikke reduceres tilstrækkeligt af et nedhængt loft
  • Kanalerne til det pågældende rum skal have tilstrækkelig akustisk isolering (skal leveres af andre) i ventilatorenden
  • Ideelt set bør kanalerne på rumsiden også isoleres (af andre)
  • Dæmpningsskjold kan ikke eftermonteres


Standardkonstruktion

Ordrekode detaljerDelMateriale
-KabinetGalvaniseret stål
-Effektiv tryksensorAluminium
-SpjældbladAluminium
-SpjældbladstætningPolyethylen, PE
-Aksel og koblingGalvaniseret stål
GlidelejerPlast
TandhjulPlast, ABS



Ordrekode detaljerDelMateriale
DDæmpningsskjoldGalvaniseret stål
DIsolering af strukturbåren støjPolyethylen, PE
DForingMineraluld i henhold til EN 13501, brandklasse A1, ikke-brændbar

Downloads

Produktoplysninger

  • Basic information and nomenclature - VAV terminal units

    Basic-information-and-nomenclature_VAV-terminal-units_PD_2022_02_25_DE_en Basic information and nomenclature 490 KB pdf

  • FProduct data sheet BURN

    BURN_PD_2024_01_17_DE_en Product data sheet 730 KB pdf

  • Product data sheet BUPN

    BUPN_PD_2024_01_16_DE_en Product data sheet 730 KB pdf

  • Product data sheet TZ-Silenzio

    TZ-Silenzio_PD_2023_06_14_DE_en Product data sheet 810 KB pdf

  • Product data sheet XB0

    XB0_PD_2024_10_23_DE_en 760 KB pdf

  • Product data sheet control component Easy

    Easy_PD_2024_10_31_DE_en Product Data Sheet 620 KB pdf

  • Product data sheet control component XF4

    XF4_PD_2021_06_01_DE_en Product data sheet  38 MB pdf

  • Product data sheet control components BC0

    BC0_PD_2022_09_15_DE_en Product data sheet  840 KB pdf

  • Product data sheet control components BM0

    BM0_PD_2022_09_15_DE_en Product data sheet 570 KB pdf

  • Product data sheet control components BM0-J6

    BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 MB pdf

  • Product data sheet control components BUDNF

    BUDNF_PD_2024_01_16_DE_en Product data sheet 770 KB pdf

  • Product data sheet control components BUPNF

    BUPNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf

  • Product data sheet control components BURNF

    BURNF_PD_2024_01_17_DE_en Product data sheet 730 KB pdf

  • Product data sheet control components BUSN

    BUSN_PD_2024_01_17_DE_en  Product data sheet 750 KB pdf

  • Product data sheet control components BUSNF

    BUSNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf

  • Product data sheet control components BUSS

    BUSS_PD_2024_01_17_DE_en Product data sheet  710 KB pdf

  • Product data sheet control components XB4

    XB4_PD_2020_02_14_DE_en Product data sheet 38 MB pdf

  • Product data sheet control components XD0

    XD0_PD_2022_01_24_DE_en Product data sheet 520 KB pdf

  • Product data sheet control components XD4

    XD4_PD_2020_02_14_DE_en Product data sheet 38 MB pdf

  • Product data sheet control components XD4

    XD4_PD_2020_02_14_DE_en Product data sheet 920 KB pdf

  • Product data sheet control components XF0

    XF0_PD_2021_06_01_DE_en Product data sheet 490 KB pdf

  • Product data sheet control components XF4

    XF4_PD_2020_02_27_DE_en Product data sheet 38 MB pdf

  • Product data sheet control components XF4

    XF4_PD_2021_06_01_DE_en Product data sheet 890 KB pdf

  • Product data sheet BUDN

    BUDN_PD_2024_01_16_DE_en Product data sheet 770 KB pdf

Brochurer

  • Sales flyer Type LVC, TZ-Silenzio, TA-Silenzio, VFL

    SF/LVC/TZ-Silenzio/TA-Silenzio/VFL/DE/en Sales flyer 940 KB pdf

Certifikater

  • Certificate concerning statistical leakage tests

    LC_v2_2024_10_DE_en Certificate  650 KB pdf

  • Certificate concerning statistical leakage tests

    LC_v1_2024_10_DE_en Certificate  660 KB pdf

  • Declaration of conformity or declaration of incorporation Types TZ-Silenzio, TA-Silenzio

    CE_VVS_DE_en Declaration of conformity or declaration of incorporation 200 KB pdf

  • Declaration of hygiene conformity Type TZ-Silenzio

    TZ-Silenzio_HC_2024_05_DE_en Hygiene certificate 1,4 MB pdf

Brugsanvisninger

  • Assembly and operating instructions TZ-Silenzio

    TZ-Silenzio_IOM_CD10009_V1_2024_01_GB_en.pdf 1,7 MB pdf

  • Installation and commissioning instructions – Control component Easy

    EASY_IM_A00000073971_V2_2020_03_DE_en 1,5 MB pdf

  • Installation instructions – Replacing GUAC actuators

    IM_2018_01_A00000066402_GUAC-Stellantriebe_tauschen-V1_GB_en 1,4 MB pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

TROX Logo
By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.
Cookie-indstillinger
