AK-Uni

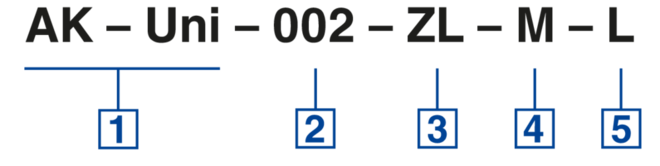

AK-Uni-004-ZL-M-L

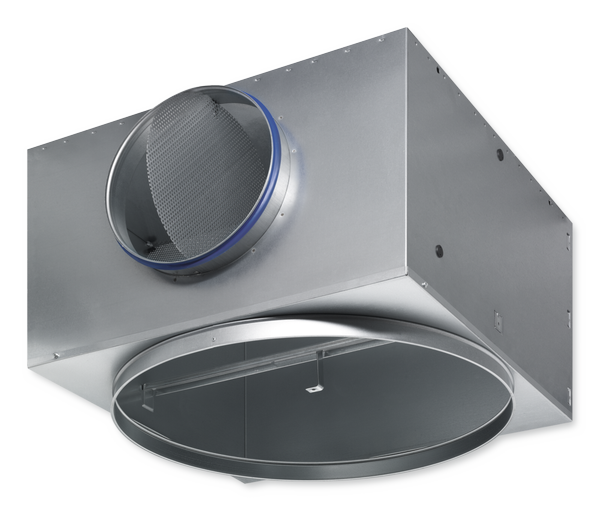

For circular diffuser faces

Plenum box with damper blade (optional)

AK-Uni

UNIVERSEL PLENUMKASSE, FÅS I MANGE VARIANTER

Plenumkasser til til- og udluft
Til cirkulære og firkantede flader
Plenumkasse af galvaniseret stålplade
Til til- og udluft
Til alle typer loftsystemer
Vandret kanaltilslutning
Udligningselement der sikrer en ensartet luftstrøm gennem frontdiffusoren (tilluftsvariant)
Til komfortzoner og industrizoner

Ekstraudstyr og tilbehør

Spjældblad til udligning af volumenstrømshastighed
Trykudtag og ledningsbetjent spjældblad til udligning af volumenstrømshastighed
Læbetætning

Anvendelse

Anvendelse

Type AK-Uni tilslutningsbokse til tilslutning af cirkulære og firkantede diffuser til cirkulære kanaler, velegnet til til- og uduftsanvendelse i komfort- og industriområder
Til frontrør af typerne VDW, TDV, RFD, FD, TDF, ADD, ADLQ, DLQ, ADLR og DLQL, med central skruebefæstigelse
Til variabel og konstant volumenstrøm
Til alle typer loftsystemer

Særlige egenskaber

Plenumkasse af galvaniseret stålplade
Til alle typer loftsystemer
Til cirkulære og firkantede flader
Vandret kanaltilslutning
Til komfortzoner og industrizoner

Beskrivelse

Varianter

AK-Uni-...-ZL: Tilluft
AK-Uni-...-AL: Udblæsningsluft

Dele og egenskaber

Kabinet med spids og tværstang til fastgørelse af frontrør
Udligningselement, der sikrer en ensartet luftstrøm gennem frontdiffusoren (tilluftsvariant)
Enkel montering af frontdiffusoren takket være central fastgørelsesskrue med dekorativ hætte

Vedhæftede filer/bilag

M: spjældblad til udligning af volumenstrømshastighed

MN: Trykudtag og ledningsbetjent spjældblad til udligning af volumenstrømmen med den påmonterede frontdiffusor på plads

Tilbehør

Læbetætning

Konstruktions egenskaber

Tappen passer til cirkulære kanaler i henhold til EN 1506 eller EN 13180
Tappe med rille til læbetætning (hvis der er bestilt en læbetætning som tilbehør)

Materialer og overflader

Hus, tværstang og spids af galvaniseret stålplade
Udligningselement af galvaniseret, perforeret stålplade
Læbetætning af gummi

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
Inspektion og rengøring i henhold til VDI 6022

Tekniske informationer

Funktion, Tekniske data - tilluft, Tekniske data - fraluft, Specifikationstekst, Bestillingskode

Schematic illustration 00129249_0

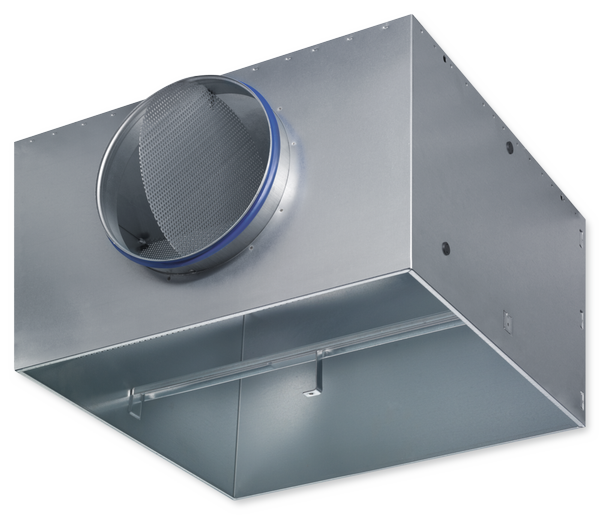

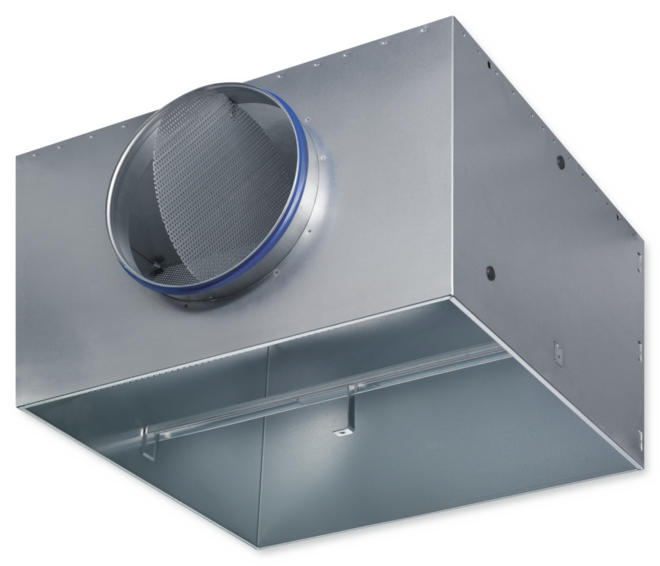

A Plenumboks til firkantede flader
B Plenumboks til cirkulære flader
① Plenumboks
② Central fastgørelsesskrue
③ Tværstang
④ Ophængningshul
⑤ Tappe

Valgfrit
⑥ Læbetætning
⑦ Spjældblad til udligning af volumenstrømmen
⑧ Trykhane
⑨ Grøn snor til lukning af spjældbladet
⑩ Hvid ledning til åbning af spjældbladet
⑪ Målerør
⑫ Tekstmærke som angiver variant af plenumkassen

Funktion beskrivelse

Plenumkasser bruges til at forbinde loftsrør til cirkulære kanaler og til at fastgøre frontrørene.

Plenumkasser af typen AK-Uni er udstyret med et udligningselement som sikrer, at luften fordeles jævnt i rummet.

Et spjældblad (ekstraudstyr) forenkler udligningen af volumenstrømmen ved idriftsættelse. Trykhane og snorbetjent spjældblad (ekstraudstyr) gør det muligt at afbalancere volumenstrømmen med frontdiffusoren på plads.

Plenumkasser til firkantede flader

Plenumkasser til cirkulære flader

Plenumkasser til type RFD-diffusorflader

Forklarende forkortelser:

ØD [mm]	Ydre diameter af tilslutningsrøret
Q₃ [mm]	Dimensioner på en firkantet plenumskasse
H₃ [mm]	Højden af et loftrør med tilslutningsboks fra underkanten af det nedhængte loft, til overkanten af tilslutningsboksen eller tilslutningsstudsen
A [mm]	Placering af tilslutningsstuds, defineret ved afstanden fra centerlinjen til underkanten af det nedhængte loft
C [mm]	Længden af tilslutningsrøret
m [kg]	Vægt (masse)

Standard kombinationer

Variant	Diffusorflade Variant
Variant	VDW-Q			TDV-SA-Q			FD-Q			TDF-SA-Q
Variant	Nominelle størrelse	K value		Nominelle størrelse	K value		Nominelle størrelse	K value		Nominelle størrelse	K value
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-001	300 × 8	10.3	36.9	300	13.2	47.7	300	10.1	36.5	300	13.2	47.7
AK-Uni-002	400 × 16	19.6	70.7	400	22.8	82.1	400	19.6	70.7	400	22.8	82.1
AK-Uni-003	500 × 24	24.2	87.1	500	27.9	100.5	500	25.8	92.7	500	27.9	100.5
AK-Uni-004	600 × 24 625 × 24	34.9	125.8	600 625	40.4	145.5	600 625		125.8	600 625	40.4	145.5
AK-Uni-005	600 × 48	43.0	154.8
AK-Uni-006	625 × 54	44.2	158.9
AK-Uni-007	825 × 72	72.8	262.2

Standard kombinationer

Variant	Diffusorflade Variant
Variant	ADD-Q			ADLQ DLQ			ADLR-Q
Variant	Nominelle størrelse	K value		Nominelle størrelse	K value		Nominelle størrelse	K value
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-002				400	30.1	108.2
AK-Uni-008				250	10.1	36.2
AK-Uni-009				300	14.8	53.4
AK-Uni-010				500	48.3	173.7
AK-Uni-011				600 625	72.2	260.0
AK-Uni-019	250	7.6	27.4				1	8.3	29.8
AK-Uni-020	300	14.5	52.2				2	14.8	53.3
AK-Uni-021	400	22.2	79.9				3	24.0	86.2
AK-Uni-022	450	35.7	128.7				4	35.7	128.7
AK-Uni-023	500	39.8	143.4				5	41.8	150.6
AK-Uni-024							6	57.4	206.8
AK-Uni-025	600 625	68.2	245.7				7	64.4	231.9
AK-Uni-026							8	70.7	254.7

Alternative kombinationer

Variant	Diffusorflade Variant
Variant	VDW-Q			FD-Q			ADLQ DLQ
Variant	Nominelle størrelser	K value		Nominelle størrelser	K value		Nominelle størrelser	K value
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-004							600< 625<	50.7	182.4
AK-Uni-005	600 × 24 625 × 24	34.9	125.8	600 625	34.9	125.8	600< 625<	50.7	182.4
AK-Uni-006	625 × 24	34.9	125.8	625	34.9	125.8	625<	50.7	182.4
AK-Uni-010	500 × 24>	28.9	104.1	500>	28.7	103.5
AK-Uni-011	600 × 24> 625 × 24>	39.4	141.9	600> 625>	39.4	141.9
AK-Uni-012	600 × 24> 625 × 24>	39.4	141.9	600< 625<	39.4	141.9	600 625	72.2	260.0
AK-Uni-012	600 × 48>	50.5	182.0
AK-Uni-027	625 × 24>	39.4	141.9	625>	39.4	141.9	625	72.2	260.0
AK-Uni-027	625 × 54>	53.2	191.4

< Mindre tilslutningsdiameter

> Større tilslutningsdiameter

Standard kombinationer

Variant	Diffusorflade Variant
Variant	VDW-R			TDV-SA-R			FD-R			TDF-SA-R
Variant	Nominelle størrelse	K value		Nominelle størrelse	K value		Nominelle størrelse	K value		Nominelle størrelse	K value
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-013	300 × 8	9.4	33.8	300	13.2	47.7	300	10.2	36.5	300	13.2	47.7
AK-Uni-014	400 × 16	19.6	70.7	400	22.8	82.1	400	19.6	70.7	400	22.8	82.1
AK-Uni-015	500 × 24	23.1	83.0	500	27.9	100.5	500	26.2	94.4	500	27.9	100.5
AK-Uni-016	600 × 24 625 × 24	34.5	124.3	600 625	40.4	145.5	600 625	34.5	124.3	600 625	40.4	145.5
AK-Uni-017	600 × 48	44.0	158.3

Standard kombinationer

Variant	Diffusorflade Variant
Variant	ADD-R			ADLR
Variant	Nominelle størrelse	K value		Nominelle størrelse	K value
Variant	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-019	250	7.6	27.4	1	8.3	29.8
AK-Uni-020	300	14.5	52.2	2	14.8	53.3
AK-Uni-021	400	22.2	79.9	3	24.0	86.2
AK-Uni-022	450	35.7	128.7	4	35.7	128.7
AK-Uni-023	500	39.8	143.4	5	41.8	150.6
AK-Uni-024				6	57.4	206.8
AK-Uni-025	600	68.2	245.7	7	64.4	231.9
AK-Uni-026				8	70.7	254.7

Alternative kombinationer

Variant	Diffusorflade Variant
Variant	VDW-R			FD-R			ADLR
Variant	Nominelle størrelser	K value		Nominelle størrelser	K value		Nominelle størrelser	K value
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-013							2	14.8	53.3
AK-Uni-014							4>	31.3	112.6
AK-Uni-016							7<	51.1	184.1
AK-Uni-017	600 × 24 625 × 24	34.5	124.3	600 625	34.5	124.3	7	51.1	184.1
AK-Uni-018	625 × 24	34.0	122.5	625	34.0	122.5	8<	51.1	183.9
AK-Uni-022	400 × 16>	17.6	67.1	400>	18.6	67.1
AK-Uni-024	500 × 24>	28.1	101.3	500>	31.1	111.8
AK-Uni-025	600 × 24> 625 × 24>	36.5	131.4	600> 625>	36.5	131.4
AK-Uni-025	600 × 48>	51.7	186.0
AK-Uni-026	625 × 24>	36.1	129.9	625>	36.1	129.9

< Mindre tilslutningsdiameter

> Større tilslutningsdiameter

Standard kombinationer

Variant	Nominelle størrelse	RFD uden udløbsstuds		RFD med udløbsstuds
Variant	Nominelle størrelse	K værdi
Variant	mm	l/s	m³/h	l/s	m³/h
AK-Uni-028	125	3.5	12.4	4.7	17.9
AK-Uni-029	160	5.2	18.7	7.3	26.3
AK-Uni-030	200	7.1	25.5	12.2	43.9
AK-Uni-031	250	12.9	46.4	19.0	68.4
AK-Uni-032	315	22.8	82.0	28.6	103.0
AK-Uni-033	400	34.5	124.3	37.3	134.4

Plenumkasser til firkantede flader

Plenumkasser til cirkulære flader

Standardkombinationer

Variant	Diffusorflade Variant
Variant	VDW-Q			TDV-SA-Q			FD-Q			TDF-SA-Q
Variant	Nominelle størrelser	K værdi		Nominelle størrelser	K værdi		Nominelle størrelser	K værdi		Nominelle størrelse	K værdi
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-001	300 × 8	8.9	32.1	300	16.4	59.0	300	11.6	41.7	300	16.4	59.0
AK-Uni-001	300 × 8/0	15.6	56.0	300/0	27.3	98.2
AK-Uni-002	400 × 16	17.6	63.5	400	28.9	104.2	400	23.8	85.5	400	28.9	104.2
AK-Uni-002	400 × 16/0	34.4	123.9	400/0	43.1	155.2
AK-Uni-003	500 × 24	25.7	92.6	500	38.5	138.7	500	38.3	137.9	500	38.5	138.7
AK-Uni-003	500 × 24/0	52.7	189.7	500/0	65.9	237.1
AK-Uni-004	600 × 24 625 × 24	41.8	150.6	600 625	52.3	188.2	600 625	55.7	200.5	600 625	52.3	188.2
AK-Uni-004	600 × 24/0 625 × 24/0	63.9	230.1	600/0 625/0	94.0	338.3
AK-Uni-005	600 × 48	54.7	197.0
AK-Uni-005	600 × 48/0	87.8	316.1
AK-Uni-006	625 × 54	59.6	214.7
AK-Uni-006	625 × 54/0	96.3	346.1
AK-Uni-007	825 × 72	96.7	348.7
AK-Uni-007	825 × 72/0	173.3	623.9

... /0: Diffusorflade uden luftreguleringsblade

Standard kombinationer

Variant	Diffusorflade Variant
Variant	ADD-Q			ADLQ DLQ			ADLR-Q
Variant	Nominelle størrelser	K værdi		Nominelle størrelser	K værdi		Nominelle størrelser	K værdi
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-002				400	36.3	130.8
AK-Uni-008				250	9.8	35.3
AK-Uni-009				300	18.6	66.9
AK-Uni-010				500	68.7	247.2
AK-Uni-011				600 625	114.6	412.6
AK-Uni-019	250	8.7	31.4				1	7.7	27.8
AK-Uni-020	300	20.6	74.0				2	14.8	53.2
AK-Uni-021	400	26.9	97.0				3	20.7	74.4
AK-Uni-022	450	39.3	141.5				4	30.1	108.2
AK-Uni-023	500	54.1	194.9				5	45.1	162.4
AK-Uni-024							6	56.4	203.0
AK-Uni-025	600 625	71.1	256.0				7	72.8	262.1
AK-Uni-026							8	97.5	351.1

Alternative kombinationer

Variant	Diffuser face Variant
Variant	VDW-Q			FD-Q			ADLQ DLQ
Variant	Nominelle størrelser	K værdi		Nominelle størrelser	K værdi		Nominelle størrelser	K værdi
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-004							600< 625<	139.1	500.6
AK-Uni-005	600 × 24 625 × 24	42.1	151.6	600 625	44.1	158.8	600< 625<	111.2	400.3
AK-Uni-005	600 × 24/0 625 × 24/0	65.6	236.0
AK-Uni-006	625 × 24	40.3	145.2	625	50.6	182.1	625<	137.9	496.4
AK-Uni-006	625 × 24/0	66.8	240.5
AK-Uni-010	500 × 24>	27.4	98.8	500>	39.8	143.3
AK-Uni-010	500 × 24/0>	49.4	177.8
AK-Uni-011	600 × 24> 625 × 24>	45.1	162.3	600> 625>	60.3	217.1
AK-Uni-011	600 × 24/0> 625 × 24/0>	69.1	248.7
AK-Uni-012	600 × 24> 625 × 24>	42.8	154.1	600< 625<	60.0	216.1	600 625	114.3	411.6
AK-Uni-012	600 × 24/0> 625 × 24/0>	70.6	254.3
AK-Uni-012	600 × 48>	58.4	210.2
AK-Uni-012	600 × 48/0>	94.0	338.4
AK-Uni-027	625 × 24>	40.4	154.4	625>	58.8	211.8	625	118.9	428.0
AK-Uni-027	625 × 24/0>	69.4	250.0
AK-Uni-027	625 × 54>	64.0	230.3
AK-Uni-027	625 × 54/0>	104.7	377.0

... /0: Diffusorflade uden luftreguleringsblade

< Mindre tilslutningsdiameter

> Større tilslutningsdiameter

Standard kombinationer

Variant	Diffusorflade Variant
Variant	VDW-R			TDV-SA-R			FD-R			TDF-SA-R
Variant	Nominelle størrelser	K værdi		Nominelle størrelser	K værdi		Nominelle størrelser	K værdi		Nominelle størrelser	K værdi
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-013	300 × 8	9.3	33.6	300	16.4	59.0	300	13.0	46.7	300	16.4	59.0
AK-Uni-013	300 × 8/0	16.2	58.1	300/0	26.7	96.7
AK-Uni-014	400 × 16	17.9	64.3	400	28.9	104.2	400	25.2	90.6	400	28.9	104.2
AK-Uni-014	400 × 16/0	35.4	127.4	400/0	44.8	161.1
AK-Uni-015	500 × 24	25.3	90.9	500	38.5	138.7	500	38.4	138.1	500	38.5	138.7
AK-Uni-015	500 × 24/0	50.9	183.2	500/0	66.8	240.6
AK-Uni-016	600 × 24 625 × 24	42.2	151.9	600 625	52.3	188.2	600 625	57.7	207.7	600 625	52.3	188.2
AK-Uni-016	600 × 24/0 625 × 24/0	65.3	235.1	600/0 625/0	95.1	342.5
AK-Uni-017	600 × 48	58.1	209.1
AK-Uni-017	600 × 48/0	88.0	316.9

... /0: Diffusorflade uden luftreguleringsblade

Standard kombinationer

Variant	Diffusorflade Variant
Variant	ADD-R			ADLR
Variant	Nominelle størrelse	K værdi		Nominelle størrelse	K værdi
Variant	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-019	250	8.7	31.4	1	7.7	27.8
AK-Uni-020	300	20.6	74.0	2	14.8	53.2
AK-Uni-021	400	26.9	97.0	3	20.7	74.4
AK-Uni-022	450	39.3	141.5	4	30.1	108.2
AK-Uni-023	500	54.1	194.9	5	45.1	162.4
AK-Uni-024				6	56.4	203.0
AK-Uni-025	600	71.1	256.0	7	72.8	262.1
AK-Uni-026				8	97.5	351.1

Alternative kombinationer

Variant	Diffusorflade Variant
Variant	VDW-R			FD-R			ADLR
Variant	Nominelle størrelser	K værdi		Nominelle størrelser	K værdi		Nominelle størrelser	K værdi
Variant	mm	l/s	m³/h	mm	l/s	m³/h	mm	l/s	m³/h
AK-Uni-013							2	14.5	52.1
AK-Uni-014							4>	30.5	109.9
AK-Uni-016							7<	76.7	276.2
AK-Uni-017	600 × 24 625 × 24	40.3	145.0	600 625	58.1	209.0	7	71.0	255.7
AK-Uni-017	600 × 24/0 625 × 24/0	67.3	242.1
AK-Uni-018	625 × 24			625	50.6	182.1	8<	101.1	364.0
AK-Uni-018	625 × 24/0
AK-Uni-022	400 × 16>	18.0	64.9	400>	25.0	90.0
AK-Uni-022	400 × 16/0>	31.5	113.3
AK-Uni-024	500 × 24>	28.6	103.0	500>	40.2	144.6
AK-Uni-024	500 × 24/0>	45.0	161.9
AK-Uni-025	600 × 24> 625 × 24>	37.7	158.2	600> 625>	59.3	213.6
AK-Uni-025	600 × 24/0> 625 × 24/0>	70.5	253.9
AK-Uni-025	600 × 48>	59.0	212.3
AK-Uni-025	600 × 48/0>	96.5	347.4
AK-Uni-026	625 × 24>			625>	61.0	219.4
AK-Uni-026	625 × 24/0>

... /0: Diffusorflade uden luftreguleringsblade

< Mindre tilslutningsdiameter

> Større tilslutningsdiameter

Universelle plenumkasser til tilslutning af cirkulære og firkantede diffusorer til cirkulære kanaler, velegnet til til- og udluftsanvendelse. Til montering i alle typer nedhængte lofter.

Klar til installationskomponent, som består af en tilslutningsboks, udligningselement (kun varianter til lufttilførsel), sideindgangsstuds, tværstang og ophængshuller.

Diffusorpladen fastgøres til tværstangen med en central skrue, som skjules af en dekorativ hætte.

Tappen passer til kanaler i henhold til EN 1506 eller EN 13180.

Specielle egenskaber

Plenumkasse af galvaniseret stålplade
Til alle typer loftsystemer
Til cirkulære og firkantede flader
Vandret kanaltilslutning
Til komfortzoner og industrizoner

Materialer og overflader

Hus, tværstang og spids af galvaniseret stålplade
Udligningselement af galvaniseret, perforeret stålplade
Læbetætning af gummi

Type AK-Uni

Plenumboks

Variant
001 til 033

System
ZL Tilluft
AL Udblæsningsluft

Spjældblad til udligning af volumenstrømshastighed
       Ingen adgang: Ingen
M       Med
MN       Med snore og trykknap

Tilbehør
Ingen adgang: Ingen
L Med læbetætning

Bestillingseksempel: AK-Uni-003-AL-MN-L

Variant	003
System	Udblæsningsluft
Spjældblad til udligning af volumenstrømshastighed	Justering af volumenstrømmen med snore og trykudtag
Tilbehør	Med læbetætning

Varianter, Dimensioner og Vægt

AK-Uni-004-ZL-M-L

Plenumkasser til firkantede flader

Plenumkasser til cirkulære flader

Plenumkasser til type RFD-diffusorflader

Standardapplikationer til firkantede diffusorer

Produktvariant	ØD	Diffusorflade variant
Produktvariant	ØD	VDW-Q	TDV-SA-Q	FD-Q	TDF-SA-Q	ADD-Q	ADLQ DLQ	ADLR-Q	DLQL
AK-Uni-001	158	300 × 8	300	300	300				300
AK-Uni-002	198	400 × 16	400	400	400		400		400
AK-Uni-003	198	500 × 24	500	500	500
AK-Uni-004	248	600 × 24 625 × 24	600 625	600 625	600 625
AK-Uni-005	248	600 × 48
AK-Uni-006	248	625 × 54
AK-Uni-007	313	825 × 72
AK-Uni-008	158						250		250
AK-Uni-009	158						300
AK-Uni-010	248						500		500
AK-Uni-011	313						600 625
AK-Uni-012	313								600
AK-Uni-019	123					250		1
AK-Uni-020	158					300		2
AK-Uni-021	198					400		3
AK-Uni-022	248					450		4
AK-Uni-023	248					500		5
AK-Uni-024	313							6
AK-Uni-025	313					600 625		7
AK-Uni-026	313							8

Alternative anvendelsesmuligheder til firkantet frontrude

Produktvariant	ØD	Diffusorflade variant
Produktvariant	ØD	VDW-Q	FD-Q	ADLQ DLQ
AK-Uni-004	248			600<, 625<
AK-Uni-005	248	600 × 24 625 × 24	600 625	600< 625<
AK-Uni-006	248	625 × 24	625	625<
AK-Uni-010	248	500 × 24>	500>
AK-Uni-011	313	600 × 24> 625 × 24>	600> 625>
AK-Uni-012	313	600 × 24> 625 × 24>	600< 625<	600 625
AK-Uni-012	313	600 × 48>
AK-Uni-027	313	625 × 24>	625>	625
AK-Uni-027	313	625 × 54>

< Mindre tilslutningsdiameter

> Større tilslutningsdiameter

Standardapplikationer til cirkulære diffusorer

Produktvariant	ØD	Diffusorflade variant
Produktvariant	ØD	VDW-R	TDV-SA-R	FD-R	TDF-SA-R	ADD-R	ADLR
AK-Uni-013	158	300 × 8	300	300	300
AK-Uni-014	198	400 × 16	400	400	400
AK-Uni-015	198	500 × 24	500	500	500
AK-Uni-016	248	600 × 24 625 × 24	600 625	600 625	600 625
AK-Uni-017	248	600 × 48
AK-Uni-019	123					250	1
AK-Uni-020	158					300	2
AK-Uni-021	198					400	3
AK-Uni-022	248					450	4
AK-Uni-023	248					500	5
AK-Uni-024	313						6
AK-Uni-025	313					600	7
AK-Uni-026	313						8

Alternative anvendelsesmuligheder for cirkulære diffusorer

Produktvariant	ØD	Diffusorflade variant
Produktvariant	ØD	VDW-R	FD-R	ADLR
AK-Uni-013	158			2
AK-Uni-014	198			4>
AK-Uni-016	248			7<
AK-Uni-017	248	600 × 24 625 × 24	600 625	7
AK-Uni-018	248	625 × 24	625	8<
AK-Uni-022	248	400 × 16>	400>
AK-Uni-024	313	500 × 24>	500>
AK-Uni-025	313	600 × 24> 625 × 24>	600> 625>
AK-Uni-025	313	600 × 48>
AK-Uni-026	313	625 × 24>	625>

< Mindre tilslutningsdiameter

> Større tilslutningsdiameter

Standardapplikationer til frontrør RFD

Produktvariant	ØD	Diffusor flade serie
Produktvariant	ØD	RFD
AK-Uni-028	98	125
AK-Uni-029	123	160
AK-Uni-030	158	200
AK-Uni-031	198	250
AK-Uni-032	248	315
AK-Uni-033	313	400

Universal plenum box AK-Uni for square diffuser faces

Produktvariant	ØD mm	□Q3 mm	H3 mm	A mm	C mm	m kg
AK-Uni-001	158	290	250	139	50	3.0
AK-Uni-002	198	372	295	164	50	4.5
AK-Uni-003	198	476	295	164	50	6.0
AK-Uni-004	248	567	345	199	48	8.2
AK-Uni-005	248	590	345	189	48	8.6
AK-Uni-006	248	615	345	189	48	9.0
AK-Uni-007	313	806	410	222	50	16.0
AK-Uni-008	158	216	250	139	50	2.2
AK-Uni-009	158	266	250	139	50	2.7
AK-Uni-010	248	476	345	189	48	6.6
AK-Uni-011	313	567	410	222	50	9.2
AK-Uni-012	313	590	410	222	50	9.6
AK-Uni-027	313	615	410	222	50	10.2

Vægtene gælder for varianten tilluft

Produktvariant	□Q3 mm	H3 mm	ØD4 mm	H4 mm	ØD mm	A mm	C mm	m kg
AK-Uni-013	290	285	278	250	158	174	50	3.4
AK-Uni-014	372	330	362	295	198	199	50	5.1
AK-Uni-015	476	330	460	295	198	199	50	6.9
AK-Uni-016	567	380	557	345	248	234	48	9.3
AK-Uni-017	590	380	578	345	248	224	48	9.7
AK-Uni-018	615	380	590	345	248	224	48	10.3
AK-Uni-019	266	255	202	220	123	161	48	2.9
AK-Uni-020	290	285	258	250	158	174	50	3.5
AK-Uni-021	372	330	314	295	198	199	50	5.2
AK-Uni-022	476	380	362	345	248	224	48	7.8
AK-Uni-023	476	380	426	345	248	224	48	7.6
AK-Uni-024	567	445	482	410	313	257	50	10.5
AK-Uni-025	590	445	578	410	313	257	50	10.8
AK-Uni-026	615	445	590	410	313	257	50	11.4

Vægtene gælder for varianten tilluft

RFD

Produktvariant	□Q3 mm	H3 mm	ØD4 mm	H4 mm	ØD mm	A mm	C mm	m kg
AK-Uni-028	216	255	125	195	98	170	50	2.5
AK-Uni-029	266	280	160	220	123	182	48	3.0
AK-Uni-030	290	310	200	250	158	194	50	3.5
AK-Uni-031	476	355	250	295	198	219	50	7.5
AK-Uni-032	567	395	315	345	248	244	48	10.0
AK-Uni-033	615	470	400	410	313	277	50	12.0

Vægtene gælder for varianten tilluft

Installationsdetaljer, idriftsættelse, grundlæggende oplysninger og nomenklatur

Installation og idriftsættelse

Bemærk monteringsdetaljerne til loftsrør
Vandret kanaltilslutning
Udfør om nødvendigt en volumenstrømsudligning med spjældbladet

AK-Uni-...-MN Volume flow rate balancing

① Damper blade
② White cord for opening the damper blade

Open, 0°

Balancering af volumenstrømshastighed

Når flere diffusorer er tilsluttet en enkelt volumenstrømsregulator, kan det være nødvendigt at afbalancere volumenstrømmene.

Loftdyser med universel tilslutningsboks og spjældblad (variant -M): Dæmpningsbladet kan fjernes for at få adgang til spjældbladet; spjældbladet kan derefter indstilles i en vilkårlig position mellem 0 og 90°.
Loftsrør med universel tilslutningsboks, spjældblad og trykudtag (variant -MN): Det er ikke nødvendigt at afmontere frontdysen, da spjældbladet kan indstilles med to snore (hvid og grøn).

Måling af volumenstrømningshastighed

Loftdiffusorer med universel tilslutningsboks, spjældblad og trykudtag (variant -MN) giver mulighed for udligning af volumenstrømmene, selv med frontdiffusoren på plads.

Tilslut målerøret til det digitale manometer
Aflæs det effektive tryk
Volumenstrømmen aflæses på karakteristikken eller beregnes
Juster om nødvendigt spjældbladets position med snorene

Der medfølger en karakteristik til hver AK-Uni plenumkasse.

Vigtigste dimensioner

ØD [mm]

Udvendig diameter af spidsen

ØD₁ [mm]

Udvendig diameter af en cirkulær diffusorflade

ØD₂ [mm]

Diameter af en cirkulær diffusorflade stil

ØD₃ [mm]

Diameter af en cirkulær plenumskasse

□Q₁ [mm]

Ydre diameter af en firkantet frontdiffusor

□Q₂ [mm]

Dimensioner for en firkantet frontdiffusor

□Q₃ [mm]

Dimensioner på en firkantet tilslutningsboks

H₁ [mm]

Afstand (højde) fra underkanten af det nedhængte loft til underkanten af frontdiffusoren

H₂ [mm]

Højde af en loftsrør, fra underkanten af det nedhængte loft til spidsens overkant

H₃ [mm]

Højde af en loftrør med tilslutningsboks, fra underkanten af det nedhængte loft til overkanten af tilslutningsboksen eller af spidsen

A [mm]

Spidsens placering, defineret ved afstanden mellem spidsens midterlinje og underkanten af det nedhængte lofts underkant

C [mm]

Længden af spigot

m [kg]

Vægt

Nomenklatur

LWA [dB(A)]

A-vægtet lydeffektniveau for luftgenereret støj

V [m³/h] og [l/s]

volumenstrømningshastighed

Δtz [K]

Temperaturforskel mellem tilluft og rumluft, dvs. tillufttemperatur minus rumtemperatur

Δpt [Pa]

Samlet differenstryk

Aeff [m²]

Effektivt udluftningsareal

Alle lydeffektniveauer er baseret på 1 pW.

Downloads

Produktoplysninger

Product data sheet Type AK-Uni

AK-Uni_PD_2021_02_21_DE_en Product data sheet 27 MB pdf

Certifikater

Declaration of hygiene conformity Type AK-Uni

AK-Uni_HC_2020_06_08_DE_en Hygiene certificate 1,9 MB pdf

Brugsanvisninger

Installation manual Air terminal devices

IM_2018_06_A00000054447 Installation manual 1,2 MB pdf

TROX Services

Produktsøgning A-Z Nemt og hurtigt

TROX Easy Product Finder Hurtig. Pålidelig. Nyskabende.

Kompetence Kompetence - spændende iscenesat.

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

STATISTICS AND WEBSITE ANALYSIS

These cookies make it possible to collect data for statistics and analysis so that TROX can measure the performance of the websites visited, identify technical problems and find starting points for optimisation. They may be set by us or by third parties whose services we use on our sites. Users also help to identify, for example, which pages are used most frequently or only rarely or how people navigate between web pages. All information used by third parties is aggregated and anonymised.

AK-Uni

UNIVERSEL PLENUMKASSE, FÅS I MANGE VARIANTER

Anvendelse

Beskrivelse

Tekniske informationer

Funktion, Tekniske data - tilluft, Tekniske data - fraluft, Specifikationstekst, Bestillingskode

Varianter, Dimensioner og Vægt

Installationsdetaljer, idriftsættelse, grundlæggende oplysninger og nomenklatur

Downloads

Produktoplysninger

Product data sheet Type AK-Uni

Certifikater

Declaration of hygiene conformity Type AK-Uni

Brugsanvisninger

Installation manual Air terminal devices

TROX Services

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE
