VDW

VDW-Q-Z/500×24

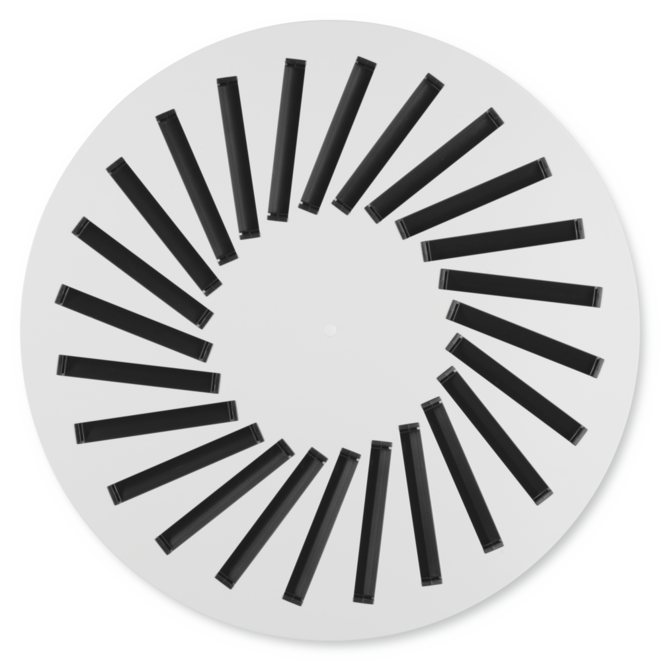

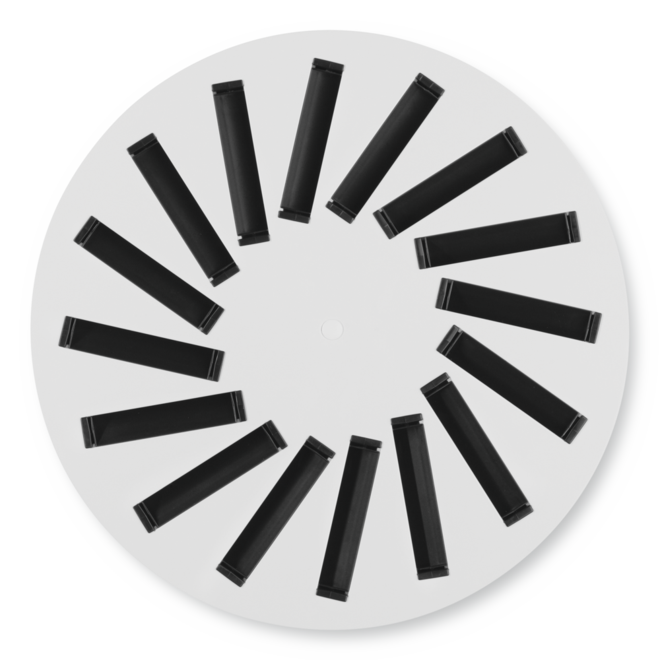

Circular diffuser face with white air control blades

Plenum box with damper blade (optional)

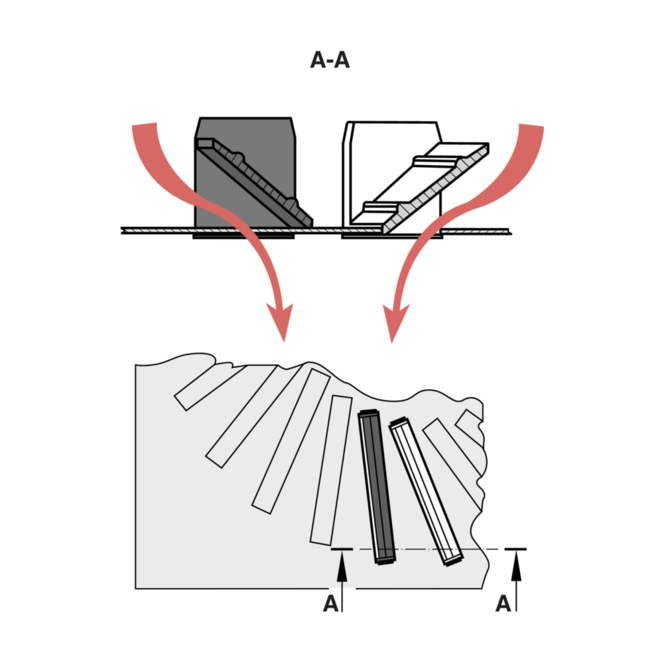

Horizontal two-way air discharge

Horizontal one-way air discharge

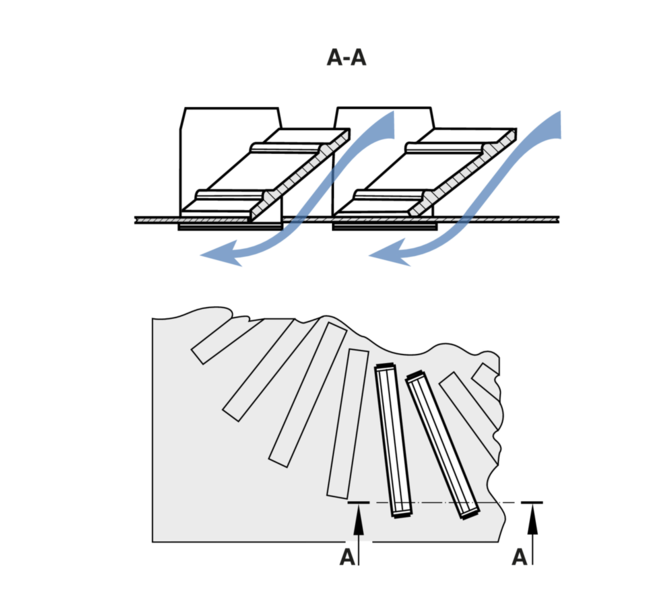

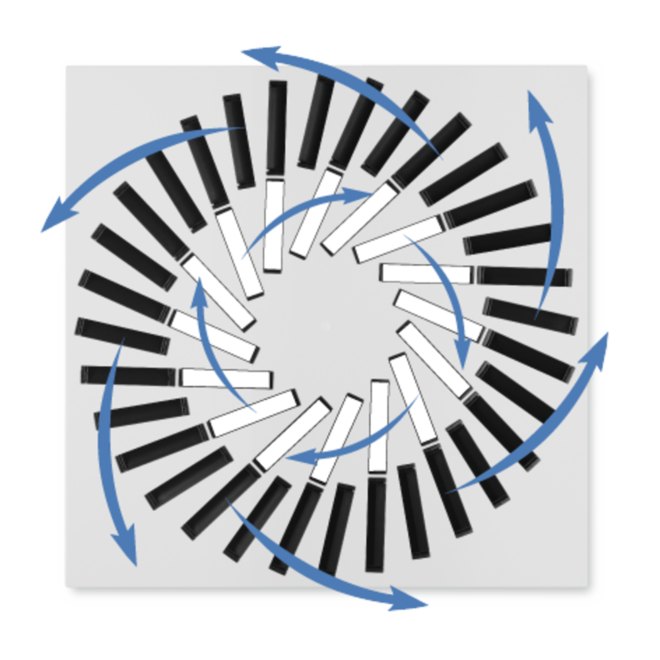

Horizontal swirling air discharge

VDW

MED LAVT LYDEFFEKTNIVEAU TIL KOMFORTZONER, MED INDIVIDUELT OG MANUELT JUSTERBARE LUFTREGULERINGSLAMELLER

Cirkulære og firkantede loftsvirvler til høje luftskiftehastigheder i rummet

Nominelle størrelser 12, 16, 20, 24, 25, 33 tommer.
Volumenstrømninger 14 - 998 cfm
Diffusorflade af galvaniseret stålplade, pulverlakeret
Til ind- og udsugning
Til variable og konstante volumenstrømme
Til alle typer loftsystemer og med en forlænget kant, velegnet til frit ophængt montage
Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømhastigheden
Luftskiftehastigheder på op til 35 i timen, kan opnås ved at anbringe flere diffusorer i en række, med en mindste afstand på 3 fod (midterlinje til midterlinje)
Ideel til komfortzoner

Valgfrit udstyr og tilbehør

Udsat frontdiffusor fås i RAL CLASSIC farver, luftreguleringslameller i sort eller hvid
Vandret eller lodret kanaltilslutning
Plenumkasse med ledningsbetjent spjældblad og trykudtag

Anvendelse

Anvendelse

Loftsvirvelrøret af typen VDW anvendes som ind- eller udluftningsrør til komfortzoner
Attraktivt designelement til bygherrer og arkitekter med høje æstetiske krav
Vandret hvirvlende tilluftudblæsning til blandingsventilation
Den effektive hvirvel skaber et højt induktionsniveau, og reducerer derved hurtigt temperaturforskellen og luftstrømningshastigheden (tilluftsvariant)
Individuelt justerbare luftreguleringslameller til at opfylde individuelle krav
Til variable og konstante volumenstrømme
Til temperaturforskelle mellem tilluft og rumluft fra -22 til 19°F
Til rumhøjder på op til 13 ft (underkanten af nedhængt loft)
Til alle typer loftsystemer
Med en forlænget kant, velegnet til frit ophængt installation (tilluftsvariant)

Særlige egenskaber

Luftkontrolbladene kan justeres individuelt og manuelt, for at justere luftmønsteret
Til alle typer loftsystemer, og med en udvidet kant er den velegnet til frit ophængt installation
Sorte eller hvide luftreguleringslameller
Luftskiftehastigheder på op til 35 pr. time kan opnås ved at anbringe flere diffusorer i en række, med en minimumshældning på 0,9 m (midterlinje til midterlinje)

Nominelle størrelser

12 × 8, 16 × 16, 20 × 24, 24 × 24, 24 × 48, 25 × 24, 25 × 54, 33 × 72 (in)

Beskrivelse

Varianter

VDW-Q: Firkantet frontdiffusor
VDW-R: Cirkulær diffusorflade
VDW-*-Z: Tilluft
VDW-*-A: Udblæsning

Tilslutning

H: Vandret kanaltilslutning
V: Lodret kanaltilslutning

Dele og egenskaber

Cirkulær eller firkantet frontflade
Diffusorflade med individuelt og manuelt justerbare luftreguleringslameller
Enkel montering af frontruden takket være den centrale fastgørelsesskrue med dekorativ hætte
Spjældblad til udligning af volumenstrømmen (ekstraudstyr)

Vedhæftet filer/bilag

M: Spjældblad til udligning af volumenstrømmen (kun H, V)
MN: Trykudtag og ledningsbetjent spjældblad, til udligning af volumenstrømmen med frontdiffusoren på plads (kun H, V)

Tilbehør

Læbetætning

Bygningsegenskaber

Indgang egnet til cirkulære kanaler i henhold til ANSI/SMACNA 006-2006 og EN 1506 eller EN 13180
Indløb med rille til læbetætning (hvis der er bestilt en læbetætning som tilbehør)

Materialer og overflader

Diffusorflade af galvaniseret stålplade
H, V, U: Plenumkasse og tværstang af galvaniseret stål
Luftreguleringslameller af plast, UL 94, V-0, flammehæmmende
Læbetætning af gummi
Frilagt frontdiffusor, pulverlakeret RAL 9010, hvid
P1: Pulverlakeret, RAL CLASSIC-farve
Luftreguleringslameller til tilluft, svarende til RAL 9005, sort; afkastluftvariant uden luftreguleringslameller
Q11: Luftreguleringslameller til udsugningsluft, svarende til RAL 9005, sort
Q21: Luftreguleringslameller til ind- og udblæsningsluft svarende til RAL 9010, hvid

Standarder og retningslinjer

Indgang egnet til cirkulære kanaler, i henhold til ANSI/SMACNA 006-2006 og EN 1506 eller EN 13180

Vedligeholdelse

Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
Inspektion og rengøring i henhold til VDI 6022

Tekniske informationer

FUNKTION, TEKNISKE DATA, HURTIG DIMENSIONERING, SPECIFIKATIONSTEKST, BESTILLINGSKODE

Schematic illustration of the VDW, with plenum box for horizontal duct connection

A VDW-Q
B VDW-R
① Diffuser face
② Central fixing screw
③ Adjustable air control blades
④ Plenum box
⑤ Cross bar
⑥ Suspension hole
⑦ Spigot
Optional
⑧ Lip seal
⑨ Damper blade for volume flow rate balancing
⑩ Pressure tap
⑪ Green cord for closing the damper blade
⑫ White cord for opening the damper blade
⑬ Measuring tube
⑭ Text label indicating plenum box variant

Funktion beskrivelse

Loftsvirvler i klimaanlægget skaber en hvirvel, til at tilføre luft til rummene. Den resulterende luftstrøm medfører høje niveauer af rumluft, og reducerer derved hurtigt luftstrømmenes hastighed, og temperaturforskellen mellem tilførselsluft og rumluft. Loftsvirvler giver mulighed for store luftmængder. Resultatet er en blandet strømningsventilation i komfortzoner med en god samlet rumventilation, der kun skaber meget lidt turbulens i opholdszonen.

Loftsvirvelventiler af typen VDW har justerbare luftreguleringslameller. Luftmønsteret kan justeres for at opfylde forskellige lokale krav. Den horisontale luftudblæsning er envejs, tovejs eller omni-retningsbestemt. Lodret luftudblæsning er mulig, men kun til opvarmning. Temperaturforskellen mellem tilluft og rumluft kan være mellem -12 og +10 K.

Et spjældblad (ekstraudstyr) forenkler balanceringen af volumenstrømmene ved idriftsættelse. Trykudtag og ledningsbetjent spjældblad (ekstraudstyr) gør det muligt at balancere volumenstrømmen med frontdiffusoren på plads.

For at give rummene et æstetisk og ensartet udseende, kan type VDW-diffusorer også anvendes til udsugning af luft. Luftreguleringsblade er ikke påkrævet til udsugningsluftanvendelser.

Nominelle størrelser	300, 400, 500, 600, 625, 825 mm
Mindste volumenstrømningshastighed, med Δt_Z = –6 K	7 – 99 l/s or 25 – 357 m³/h
Maks. volumestrømningshastighed, med L_WA ≅ 50 dB(A)	80 – 470 l/s or 288 – 1692 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft	–12 to +10 K

Hurtige dimensioneringstabeller giver et godt overblik over volumenstrømme, og de tilsvarende lydeffektniveauer og differencetryk.

De mindste volumenstrømme gælder for en temperaturforskel mellem tilluft og rumluft på -6 K.

De maksimale volumenstrømme gælder for et lydeffektniveau på ca. 50 dB (A) med spjældbladets position 0°.

De nøjagtige værdier for alle parametre kan bestemmes med vores Easy Product Finder-designprogram.

VDW-*-Z-H (tilluft), lydeffektniveau og samlet differencetryk

Nominelle størrelser	V		Spjældbladets position
Nominelle størrelser	V		0°		45°		90°
Nominelle størrelser	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominelle størrelser	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300 × 8	7	26	1	<15	1	<15	1	<15
300 × 8	35	126	15	23	18	22	30	24
300 × 8	60	216	45	39	53	38	87	40
300 × 8	85	306	91	50	105	50	174	51
400 × 16	13	46	1	<15	1	<15	1	<15
400 × 16	60	216	13	22	15	23	28	25
400 × 16	100	360	36	38	42	39	78	42
400 × 16	140	504	71	50	83	50	154	54
500 × 24	19	70	1	<15	1	<15	3	<15
500 × 24	70	252	11	19	14	19	34	24
500 × 24	125	450	35	38	45	37	108	42
500 × 24	175	630	68	50	89	49	212	54
600 × 24, 625 × 24	28	102	1	<15	1	<15	2	<15
600 × 24, 625 × 24	105	378	11	20	15	21	33	22
600 × 24, 625 × 24	165	594	26	34	37	34	83	36
600 × 24, 625 × 24	260	936	65	50	91	51	205	55
600 × 48	40	145	1	<15	2	<15	5	<15
600 × 48	130	468	12	21	18	23	50	29
600 × 48	210	756	32	37	47	40	131	45
600 × 48	305	1098	67	50	98	55	276	60
625 × 54	52	186	2	<15	2	<15	7	<15
625 × 54	140	504	13	22	16	24	48	33
625 × 54	225	810	34	38	41	39	125	51
625 × 54	310	1116	64	50	77	52	238	64
825 × 72	99	357	2	<15	4	<15	10	<15
825 × 72	225	810	13	24	21	27	51	33
825 × 72	400	1440	41	44	65	49	161	54
825 × 72	470	1692	56	50	90	57	222	61

VDW-*-Z-V (tilluft), lydeffektniveau og samlet differencetryk

Nominelle størrelser	V		Spjældbladets position
Nominelle størrelser	V		0°		45°		90°
Nominelle størrelser	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominelle størrelser	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300 × 8	7	26	1	<15	1	<15	1	<15
300 × 8	30	108	12	20	14	20	22	21
300 × 8	55	198	41	38	46	38	74	39
300 × 8	80	288	87	50	98	51	157	52
400 × 16	13	46	1	<15	1	<15	1	<15
400 × 16	55	198	11	21	13	20	26	20
400 × 16	100	360	38	39	44	40	85	40
400 × 16	140	504	74	50	86	51	167	52
500 × 24	19	70	1	<15	1	<15	3	<15
500 × 24	70	252	10	18	14	21	35	24
500 × 24	125	450	31	36	45	40	112	43
500 × 24	180	648	65	50	94	54	233	59
600 × 24, 625 × 24	28	102	1	<15	1	<15	2	<15
600 × 24, 625 × 24	100	360	10	22	13	23	30	26
600 × 24, 625 × 24	170	612	28	38	38	40	87	43
600 × 24, 625 × 24	240	864	56	50	75	54	174	57
600 × 48	40	145	1	<15	2	<15	4	<15
600 × 48	120	432	10	22	16	26	39	31
600 × 48	200	720	27	38	43	44	109	48
600 × 48	280	1008	53	50	85	58	214	63
625 × 54	52	186	2	<15	3	<15	7	<15
625 × 54	130	468	10	23	16	26	42	33
625 × 54	210	756	27	38	42	44	109	49
625 × 54	290	1044	51	50	81	59	208	62
825 × 72	99	357	3	<15	4	<15	10	<15
825 × 72	210	756	11	25	17	27	46	28
825 × 72	320	1152	26	39	39	42	107	42
825 × 72	430	1548	47	50	70	55	193	54

Loftsvirvler med firkantet eller cirkulær front. Tilluft- og udluftsvarianter til komfortzoner, med en maksimal luftskifthastighed på 35 pr. time. Diffusorflade med individuelt og manuelt justerbare luftreguleringslameller til horisontalt hvirvlende tilluftudblæsning, der skaber et højt induktionsniveau. Til montering i alle typer nedhængte lofter.

Klar til montering, bestående af en frontdiffusor med radialt placerede, individuelt justerbare, sorte eller hvide luftreguleringslameller og af en tilslutningsboks, et udligningselement (kun varianter med tilluft), en side- eller topindgang, en tværstang og ophængshuller eller ophængningsøjer.

Luftspjældet er fastgjort til tværstangen med en central skrue, der er skjult af en dekorativ hætte.

Tappen passer til kanaler i henhold til EN 1506 eller EN 13180.

Lydeffektniveauet for den luftgenererede støj målt i henhold til EN ISO 5135.

Specielle egenskaber

Luftreguleringsbladene kan justeres individuelt og manuelt, for at justere luftmønsteret
Til alle typer loftsystemer, og med en udvidet kant, er den velegnet til frit ophængt installation
Sorte eller hvide luftreguleringslameller
Luftskiftehastigheder på op til 35 pr. time kan opnås ved at anbringe flere diffusorer i en række, med en mindste afstand på 0,9 m (midterlinje til midterlinje)

Materiale og overflader

Diffusorflade af galvaniseret stålplade
V, H: Plenumkasse og tværstang af galvaniseret stålplade
X: Plenumkasse af plast og galvaniseret stålplade
Luftreguleringslameller af plast, UL 94, V-0, flammehæmmende
Læbetætning af gummi
Frilagt frontdiffusor, pulverlakeret RAL 9010, hvid
P1: Pulverlakeret, RAL CLASSIC-farve
Luftreguleringslameller til tilluft svarende til RAL 9005, sort; afkastluftvariant uden luftreguleringslameller
Q11: Luftreguleringslameller til udsugningsluft svarende til RAL 9005, sort
Q21: Luftreguleringslameller til til- og udluft svarende til RAL 9010, hvid

Teknisk data

Nominelle størrelser: 300, 400, 500, 600, 625, 825 mm
Mindste volumenstrøm, med ΔtZ = -6 K: 7 - 99 l/s eller 25 - 357 m³/h
Maksimal volumenstrøm, med LWA ≅ 50 dB(A): 80 - 470 l/s eller 288 - 1692 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft: -12 til +10 K

Størrelse data

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Luftgenereret støj

L_WA _______________________ [dB(A)]

Type VDW

Hvirvel diffusor

Byggestil
R Cirkulær
Q Firkantet

System
Z Tilluft
A Udluft

Tilslutning
H Vandret
V Vertikal

Spjældblad til udligning af volumenstrømshastighed
Ingen adgang: uden spjældblad
M Med
MN Med ledninger og trykhane (kun for tilslutning H)

Tilbehør
Ingen adgang: Uden tilbehør
L Med læbetætning

Nominelle størrelser [mm]
300 × 8
400 × 16
500 × 24
600 × 24
600 × 48
625 × 24

Kun VDW-Q

625 × 54
825 × 72

Farve på luftreguleringsblade
Ingen adgang: tilluft - sorte luftreguleringslameller, udluft - ingen luftreguleringslameller
Q11 Udluft - sorte luftkontrolblade
Q21 Tilluft - hvide luftkontrolblade
Fraluft - hvide luftkontrolblade

Udsat overflade
Ingen adgang: pulverlakeret RAL 9010, hvid
P1 Pulverlakeret, angiv RAL CLASSIC-farve

Glansniveau
RAL 9010 50 %
RAL 9006 30 %
Alle andre RAL-farver 70 %

Bestillingseksempel: VDW–Q–Z–H–MN–L/600×24/Q21/P1–RAL 9006

Byggestil	Firkantet
System	Tilluft
Tilslutning	Vandret
Spjældblad til udligning af volumenstrømmen	Med snore og trykudtag
Tilbehør	Læbetætning
Nominelle størrelse	600 × 24
Farve på luftreguleringsblade	Hvid
Udsat overflade	RAL 9006, hvid og aluminium, glansgrad 30%

Varianter, Dimensioner og vægt, Produktoplysninger

VDW-Q-Z/300×8

VDW-Q-*-H

Designet til høj komfort

Sammen med anerkendte designere og arkitekter har vi udviklet loft-, væg-, trappe- og gulvdiffusorer samt gitre, som ikke kun er æstetiske designelementer, men som også opfylder krævende krav til ventilation og akustik.

Varianter

Loftsvirvelrør med firkantet front
Med tilslutningsboks til horisontal kanaltilslutning

Nominelle størrelser

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Dele og egenskaber

Kvadratisk front afskærmning
Plenumboks til horisontal kanaltilslutning
Firkantet åbning til at rumme frontdiffusoren
Udligningselement, der sikrer en ensartet luftstrøm gennem frontdiffusoren (tilluftsvariant)
Enkel montering af frontdiffusoren takket være central fastgørelsesskrue med dekorativ hætte
Spjældblad til udligning af volumenstrømmen (ekstraudstyr)
Trykudtag og snorbetjent spjældblad til udligning af volumenstrømmen (ekstraudstyr)
Læbetætning (ekstraudstyr)

Konstruktionsegenskaber

Tappen passer til cirkulære kanaler i henhold til EN 1506 eller EN 13180
Tappe med rille til læbetætning (hvis der er bestilt en læbetætning som tilbehør)

VDW-Q-*-V

Designet til høj komfort

Varianter

Loftsvirvelrør med firkantet front
Med tilslutningsboks til lodret kanaltilslutning

Nominelle størrelser

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Dele og egenskaber

Kvadratisk front afskærmning
Plenumboks til lodret kanaltilslutning
Cirkulær åbning til at rumme frontdiffusoren
Udligningselement der sikrer en ensartet luftstrøm gennem frontdiffusoren (tilluftsvariant)
Enkel montering af frontdiffusoren takket være central fastgørelsesskrue med dekorativ hætte
Spjældblad til udligning af volumenstrømmen (ekstraudstyr)
Læbetætning (ekstraudstyr)

Konstruktionsegenskaber

Tappen passer til cirkulære kanaler i henhold til EN 1506 eller EN 13180
Tappe med rille til læbetætning (hvis der er bestilt en læbetætning som tilbehør)

VDW-R-*-H

Designet til høj komfort

Varianter

Loftsvirvelrør med cirkulær diffusorflade
Med tilslutningsboks til horisontal kanaltilslutning

Nominelle størrelser

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24

Dele og egenskaber

Cirkulær diffusorflade
Plenumboks til horisontal kanaltilslutning
Cirkulær åbning til at rumme frontdiffusoren
Udligningselement der sikrer en ensartet luftstrøm gennem frontdiffusoren (tilluftsvariant)
Enkel montering af frontdiffusoren takket være central fastgørelsesskrue med dekorativ hætte
Spjældblad til udligning af volumenstrømmen (ekstraudstyr)
Trykudtag og snorbetjent spjældblad til udligning af volumenstrømmen (ekstraudstyr)
Læbetætning (ekstraudstyr)

Konstruktionsegenskaber

Tappen passer til cirkulære kanaler i henhold til EN 1506 eller EN 13180
Tappe med rille til læbetætning (hvis der er bestilt en læbetætning som tilbehør)

VDW-R-*-V

Designet til høj komfort

Varianter

Loftsvirvelrør med cirkulær diffusorflade
Med tilslutningsboks til lodret kanaltilslutning

Nominelle størrelser

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24

Dele og egenskaber

Cirkulær diffusorflade
Plenumboks til lodret kanaltilslutning
Cirkulær åbning til at rumme frontdiffusoren
Udligningselement der sikrer en ensartet luftstrøm gennem frontdiffusoren (tilluftsvariant)
Enkel montering af frontdiffusoren takket være central fastgørelsesskrue med dekorativ hætte
Spjældblad til udligning af volumenstrømmen (ekstraudstyr)
Læbetætning (ekstraudstyr)

Konstruktionsegenskaber

Tappen passer til cirkulære kanaler i henhold til EN 1506 eller EN 13180
Tappe med rille til læbetætning (hvis der er bestilt en læbetætning som tilbehør)

Square diffuser face with plenum box for horizontal duct connection

VDW-Q-*-H

Nominelle størrelser	□Q₁ mm	H₁ mm	□Q₃ mm	H₃ mm	ØD mm	A mm	C mm	Plenum boks	m kg
300 × 8	298	8	290	250	158	139	50	AK-Uni-001	3.7
400 × 16	398	8	372	295	198	164	50	AK-Uni-002	5.7
500 × 24	498	8	476	295	198	164	50	AK-Uni-003	7.8
600 × 24	598	8	567	345	248	199	48	AK-Uni-004	11.1
600 × 48	598	8	590	345	248	189	48	AK-Uni-005	11.4
625 × 24	623	8	567	345	248	199	48	AK-Uni-004	11.3
625 × 54	623	8	615	345	248	189	48	AK-Uni-006	12.0
825 × 72	825	8	806	410	313	222	50	AK-Uni-007	21.2

Vægtene gælder for varianten tilluft

VDW-Q-*-V

Nominelle størrelser	□Q₁ mm	H₁ mm	ØD₃ mm	H₃ mm	ØD mm	C mm	m kg
300 × 8	298	8	275	200	158	50	2.7
400 × 16	398	8	364	200	198	50	4.2
500 × 24	498	8	462	200	198	50	6.0
600 × 24	598	8	559	200	248	48	8.4
600 × 48	598	8	575	300	248	48	9.6
625 × 24	623	8	559	200	248	48	8.6
625 × 54	623	8	600	300	248	48	10.3
825 × 72	825	8	796	300	313	50	16.2

Vægtene gælder for varianten tilluft

VDW-R-*-H

Nominelle størrelser	ØD₁ mm	H₁ mm	□Q₃ mm	H₃ mm	ØD₄ mm	H₄ mm	ØD mm	A mm	C mm	Plenum boks	m kg
300 × 8	300	8	290	285	278	250	158	174	50	AK-Uni-013	3.9
400 × 16	400	8	372	330	362	295	198	199	50	AK-Uni-014	6.0
500 × 24	500	8	476	330	460	295	198	199	50	AK-Uni-015	8.3
600 × 24	600	8	567	380	557	345	248	234	48	AK-Uni-016	11.3
600 × 48	600	8	590	380	578	345	248	224	48	AK-Uni-017	11.6
625 × 24	625	8	567	380	557	345	248	234	48	AK-Uni-016	11.5

Vægtene gælder for varianten tilluft

VDW-R-*-V

Nominelle størrelser	ØD₁ mm	H₁ mm	ØD₃ mm	H₃ mm	ØD mm	C mm	m kg
300 × 8	300	8	275	200	158	50	2.5
400 × 16	400	8	364	200	198	50	3.9
500 × 24	500	8	462	200	198	50	5.6
600 × 24	600	8	559	200	248	48	7.5
600 × 48	600	8	575	300	248	48	8.7
625 × 24	625	8	559	200	248	48	7.7

Vægtene gælder for varianten tilluft

Diffuser face VDW-Q

VDW-Q

Nominelle størrelser	□Q₁ mm	ØD₂ mm	n	A_eff m²
300 × 8	298	269	8	0.0070
400 × 16	398	352	16	0.0140
500 × 24	498	440	24	0.0210
600 × 24	598	546	24	0.0295
600 × 48	598	568	48	0.0390
625 × 24	623	546	24	0.0295
625 × 54	623	594	54	0.0470
825 × 72	825	773	72	0.0730

n = antal luftreguleringsblade

VDW-R

Nominelle størrelser	ØD₁ mm	ØD₂ mm	n	A_eff m²
300 × 8	300	269	8	0.0070
400 × 16	400	352	16	0.0140
500 × 24	500	440	24	0.0210
600 × 24	600	546	24	0.0295
600 × 48	600	568	48	0.0390
625 × 24	625	546	24	0.0295

n = antal luftreguleringsblade

Installationseksempler, installationsdetaljer, idriftsættelse, grundlæggende oplysninger og nomenklatur

Installation in T-bar ceilings

VDW-Q with black air control blades

Flush ceiling installation with square plenum box

① Duct
② Suspension hole
③ Diffuser face

Horizontal duct connection
Four suspension holes
Suspension with cords, wires or hangers, to be provided by others

Installation og idriftsættelse

Fortrinsvis til rum med en fri højde på op til 4,0 m
Installation i fladt loft
Kun frit ophængt installation med forlænget kant (tilluftsvariant)
Vandret eller lodret kanaltilslutning
Udfør om nødvendigt en volumenstrømsudligning med spjældbladet

Der er kun tale om skematiske diagrammer til illustration af installationsdetaljer.

AK-Uni-...-MN Volume flow rate balancing

① Damper blade
② White cord for opening the damper blade

Open, 0°

Balancering af volumenstrømshastighed

Når flere diffusorer er tilsluttet en enkelt volumenstrømsregulator, kan det være nødvendigt at afbalancere volumenstrømmene.

Loftdyser med universel tilslutningsboks og spjældblad (variant -M): Dæmpningsbladet kan fjernes for at få adgang til spjældbladet; spjældbladet kan derefter indstilles i en vilkårlig position mellem 0 og 90°.
Loftsrør med universel tilslutningsboks, spjældblad og trykudtag (variant -MN): Det er ikke nødvendigt at afmontere frontdysen, da spjældbladet kan indstilles med to snore (hvid og grøn).

Måling af volumenstrømningshastighed

Loftdiffusorer med universel tilslutningsboks, spjældblad og trykudtag (variant -MN) giver mulighed for udligning af volumenstrømmene, selv med frontdiffusoren på plads.

Tilslut målerøret til det digitale manometer
Aflæs det effektive tryk
Volumenstrømmen aflæses på karakteristikken eller beregnes
Juster om nødvendigt spjældbladets position med snorene

Der medfølger en karakteristik til hver AK-Uni plenumkasse.

Vigtigste dimensioner

ØD [mm]

Udvendig diameter af spidsen

ØD₁ [mm]

Udvendig diameter af en cirkulær diffusorflade

ØD₂ [mm]

Diameter af en cirkulær diffusorflade stil

ØD₃ [mm]

Diameter af en cirkulær plenumskasse

□Q₁ [mm]

Ydre diameter af en firkantet frontdiffusor

□Q₂ [mm]

Dimensioner for en firkantet frontdiffusor

□Q₃ [mm]

Dimensioner på en firkantet tilslutningsboks

H₁ [mm]

Afstand (højde) fra underkanten af det nedhængte loft til underkanten af frontdiffusoren

H₂ [mm]

Højde af en loftsrør, fra underkanten af det nedhængte loft til spidsens overkant

H₃ [mm]

Højde af en loftrør med tilslutningsboks, fra underkanten af det nedhængte loft til overkanten af tilslutningsboksen eller af spidsen

A [mm]

Spidsens placering, defineret ved afstanden mellem spidsens midterlinje og underkanten af det nedhængte lofts underkant

C [mm]

Længden af spigot

m [kg]

Vægt

Nomenklatur

LWA [dB(A)]

A-vægtet lydeffektniveau til luftgenereret støj

V [m³/h] og [l/s]

Volumenstrømningshastighed

Δtz [K]

Temperaturforskel mellem tilluft og rumluft, dvs. tillufttemperatur minus rumtemperatur

Δpt [Pa]

Samlet differencetryk

Aeff [m²]

Effektivt udluftningsareal

Alle lydeffektniveauer er baseret på 1 pW.

Downloads

Produktoplysninger

Product data sheet Type VDW

VDW_PD_2024_08_27_DE_en Product data sheet 2,2 MB pdf

Certifikater

Declaration of hygiene conformity Type VDW

VDW_HC_2020_06_08_DE_en Hygiene certificate 1,6 MB pdf
Environmental Product Declaration VDW

VDW_EPD_2024_03_DE_en Environmental Product Declarations 450 KB pdf
Non-CE Manufacturer's statement VDW

VDW_NotCE_2022_02_08_14_22_35_DE_en Certificate 1,6 MB pdf

Brugsanvisninger

Installation manual Air terminal devices

IM_2018_06_A00000054447 Installation manual 1,2 MB pdf

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECHNICALLY NECESSARY

These cookies are necessary for the proper functioning of our website and cannot be disabled. As a rule, these cookies are set only in response to actions taken by you, such as setting your privacy preferences or filling the shopping cart. In addition, security-relevant functionalities or support via a dedicated webchat are integrated, including all session cookies from TROX set after you log in as a customer. You can set your browser to block these cookies or notify you about them. As a result, however, some areas of the website might not function as intended.

MED LAVT LYDEFFEKTNIVEAU TIL KOMFORTZONER, MED INDIVIDUELT OG MANUELT JUSTERBARE LUFTREGULERINGSLAMELLER

Anvendelse

Beskrivelse

Tekniske informationer

FUNKTION, TEKNISKE DATA, HURTIG DIMENSIONERING, SPECIFIKATIONSTEKST, BESTILLINGSKODE

Varianter, Dimensioner og vægt, Produktoplysninger

Installationseksempler, installationsdetaljer, idriftsættelse, grundlæggende oplysninger og nomenklatur

Downloads

Produktoplysninger

Product data sheet Type VDW

Certifikater

Declaration of hygiene conformity Type VDW

Environmental Product Declaration VDW

Non-CE Manufacturer's statement VDW

Brugsanvisninger

Installation manual Air terminal devices

TECHNICALLY NECESSARY

STATISTICS AND WEBSITE ANALYSIS

CONVENIENCE AND PERSONALISATION

FOR THE BEST TROX EXPERIENCE
