ORION-OPUS MED SIRIUS

INDBLÆSNINGSARMATUR MED VAV-FUNKTION

  • Unik spjældfunktion
  • Bredt arbejdsområde
  • Belimo MP-Bus
  • Modbus
  • BACnet
  • Belimo KNX

Anvendelse

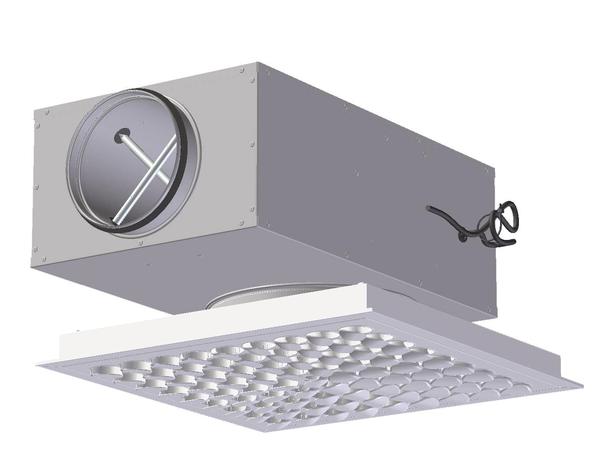

Orion-Opus med Sirius er et indblæsningsarmatur med VAV-funktion. Den anvendes som volumenregulator og som indblæsningsarmatur i behovsstyrede ventilationssystemer. Orion-Opus har høj kapacitet, god induktion og er velegnet til indblæsning af store luftmængder.

Udførelse

Orion-Opus med Sirius er designet som en komplet måle- og reguleringsenhed til behovsstyring af luftmængder i ventilationssystemet. Målestationen måler differenstryk via målestænger, der er integreret i enheden. Sirius er udstyret med VAV-regulatorer fra Belimo eller Siemens. Sirius MI (indvendig motor) er forsynet med en lineær regulator fra Belimo. Adgang til motoren sker via armaturfronten. Sirius MU (udvendig motor) leveres med rotationsmotor fra Belimo og Siemens. Adgang til motoren sker via loftpladen ved siden af armaturet. Hvis der er fast loft, skal der laves en inspektionslem. Hvis Sirius MU er valgt, kan andre motorvarianter leveres på forespørgsel.

Beskrivelse

Materiale og overfladebehandling

Sirius er produceret i galvaniseret stål. Målekrydset er i aluminium, mens slanger og nipler er i plast. Spjældet er udstyret med et polyesterstof. Tilslutningen har EPDM-gummipakning.

Montering

Orion-Opus kan monteres i forskellige typer loftssystemer eller i fast loft. På Sirius bruges et ophængsbeslag bagpå med en gevindstang eller rem. For at opretholde enhedens målenøjagtighed, er det vigtigt at den monteres med afstande, som vist i figur 6 i databladet.

Tekniske informationer

  • ORDREKODE
  • HURTIGVALG
  • FUNKTION
Orion-Opus med Sirius har en indbygget VAV-regulator til behovsstyring af luftmængden. Spjældløsningen kan regulere høje tryk ved høje luftmængder og opretholde lave lydniveauer, og den kan reducere behovet for spjæld og lyddæmpere i områder tæt på armaturets placering i et kanalsystem. Orion-Opus med Sirius fås med Belimo MP-Bus, LON, Modbus eller Belimo KNX til direkte buskommunikation med SD-systemer.


Måleafvigelse for området


  • 10 - 20% af nominel: ±25%
  • 20 - 40% af nominel: <±10%
  • 40 - 100% af nominel: <±4%


I en T-rørssituation anbefales en afstand på mindst 5 x ØD for at opretholde den samme målenøjagtighed.

Downloads

Produktoplysninger

  • Datablad Orion-Opus med Sirius

    Datablad 1,3 MB pdf

  • Orion - Målrettet tilpasning af lofter

    62 KB pdf

Certifikater

  • Byggvaredeklarasjon Orion-Opus med Sirius

    Sertifikat 120 KB pdf

  • Declaration of conformity acc. to EU Machinery Directive 2006/42/EF and Low Voltage Directive 2014/35/EU

    Samsvarserklæring 850 KB pdf
