TDV-SilentAIR

MED MEGET LAV LYDEFFEKT TIL KOMFORTOMRÅDER, MED INDIVIDUELT MANUELT JUSTERBARE LUFTREGULERINGSLAMELLER

Cirkulære og kvadratiske hvirvelarmaturer til loftet

  • Nominelle størrelser: 300, 400, 500, 600, 625
  • Volumenstrømområde: 11 - 315 l/s eller 40 - 1134 m³/h
  • Front armatur fremstillet af galvaniseret stålplade, pulverlakeret
  • Til indblæsning og udsugning
  • Til konstante og variable luftstrømme
  • Til alle slags loftsystemer, og med en forlænget kant er den også egnet til frit nedhængt installation
  • Høj induktion resulterer i en hurtig reduktion af temperaturforskellen og luftstrømshastigheden
  • Luftreguleringslamellerne kan justeres individuelt for at justere luftmønsteret
  • Ideel til komfortområder


Valgfrit udstyr og tilbehør

  • Synlig armaturfront fås i RAL CLASSIC-farver, luftreguleringslameller i sort eller hvid
  • Horisontal eller vertikal kanaltilslutning
  • Plenumboks med snorebetjent spjældblad og målenippel

Anvendelse

Anvendelse

  • Loftshvirvelarmaturet bruges som indblæsnings- eller udsugningsarmatur til komfortområder
  • Attraktivt designelement til bygningsejere og arkitekter med krævende æstetiske krav
  • Horisontalt hvirvlende indblæsning til ventilation med blandet ventilation
  • Den effektive hvirvel skaber høje induktionsniveauer og reducerer dermed hurtigt temperaturforskellen og luftstrømshastigheden (indblæsningsvariant)
  • Individuelt justerbare luftreguleringslameller til at opfylde individuelle krav
  • Til konstante og variable luftstrømme
  • Til temperaturforskelle mellem indblæsningsluft og rumluft fra -12 til +10 K
  • Til rum med højde op til ca. 4 m (underkant af færdigt loft)
  • Til alle slags loftssystemer
  • Med en forlænget kant er den også egnet til frithængende installation (indblæsningsvariant)

Særlige egenskaber

  • Meget lav lydeffekt, ideelt til komfortområder
  • Individuelt manuelt justerbare luftreguleringslameller
  • Til alle slags loftsystemer, og med en forlænget kant er den også egnet til frit hængende installation
  • Sorte eller hvide lameller


Nominelle størrelser

  • 300, 400, 500, 600, 625

Beskrivelse

Varianter

  • TDV-SA-Q: Kvadratisk front

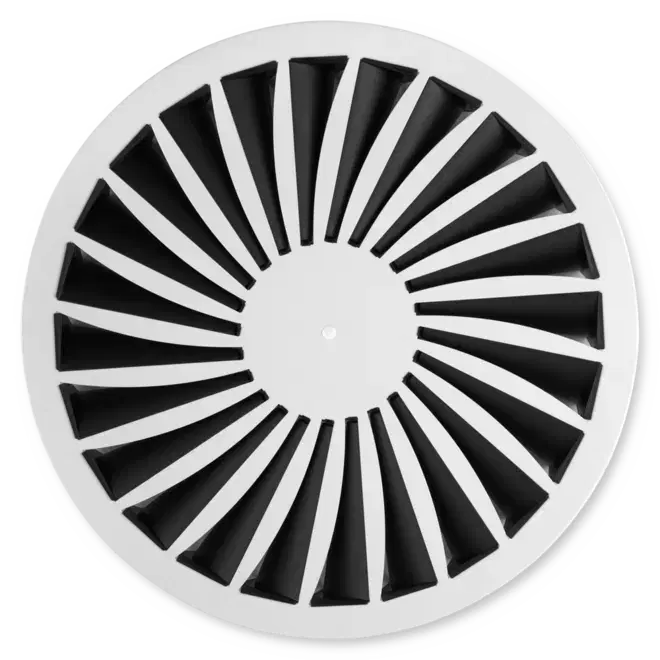

  • TDV-SA-R: Cirkulær front
  • TDV-SA-*-Z: Indblæsning
  • TDV-SA-*-A: Udsugning


Tilslutning

  • H: Horisontal kanaltilslutning

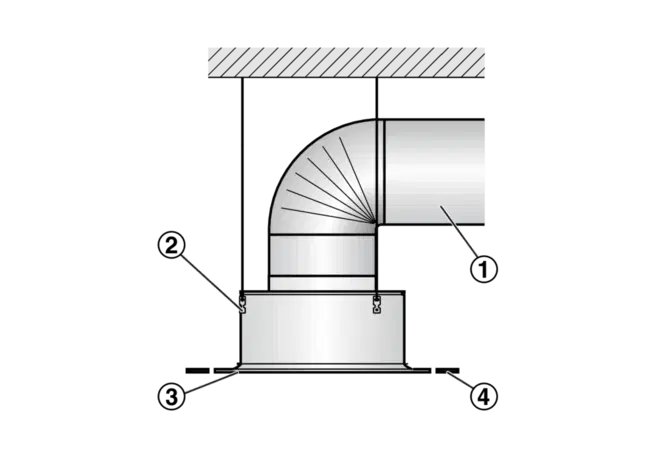

  • V: Vertikal kanaltilslutning

Komponenter og egenskaber

  • Cirkulær eller kvadratisk armaturfront
  • Armaturfront med individuelt manuelt justerbare luftreguleringslameller
  • Enkel installation af armaturet på grund af den centrale fastgørelsesskrue med dekorativ hætte
  • Spjældblad til balancering af volumenstrøm (ekstraudstyr)

Påbygningsdele

  • M: Spjældblad til balancering af volumenstrøm

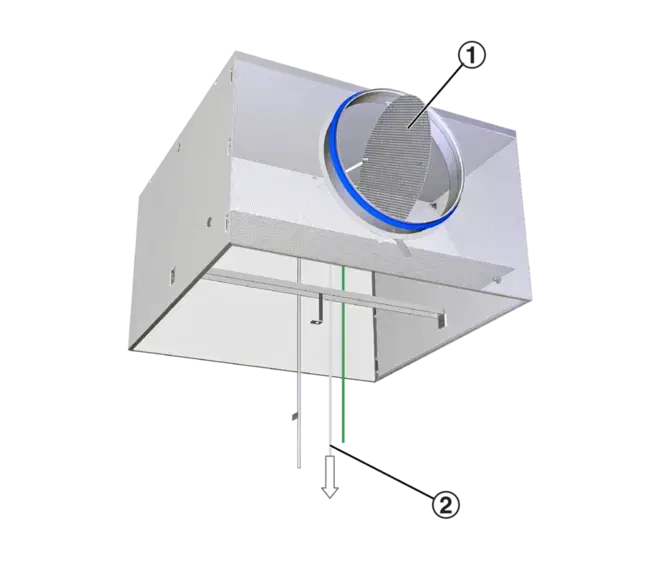

  • MN: Målenippel og snorebetjent spjældblad til indregulering af volumenstrøm med armaturet fastmonteret

Tilbehør

  • Læbetætning

Konstruktionsegenskaber

  • Tilslutningsstuds egnet til cirkulære kanaler i henhold til ANSI/SMACNA 006-2006 og EN 1506 eller EN 13180
  • Tilslutningsstuds med rille til læbetætning (hvis der er bestilt læbetætning som tilbehør)

Materialer og overflader

  • Armaturfront fremstillet af galvaniseret stål
  • V, H: Plenumboks og tværstang fremstillet af galvaniseret stål
  • X: Plenumboks fremstillet af plast og galvaniseret stål
  • Luftreguleringslameller af plast, UL 94, V-0, flammehæmmende
  • Læbetætning fremstillet af gummi
  • Synlig armaturfront pulverlakeret RAL 9010, ren hvid
  • P1: Pulverlakeret, RAL CLASSIC-farve
  • Luftreguleringslameller til indblæsningsluft svarende til RAL 9005, sort; variant til udsugningsluft uden luftreguleringslameller
  • Q11: Luftreguleringslameller til udsugningsluft svarende til RAL 9005, sort
  • Q21: Luftreguleringslameller til indblæsning og udsugning svarende til RAL 9010, hvid


Standarder og retningslinjer

  • Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135


Vedligeholdelse

  • Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
  • Inspektion og rengøring i henhold til VDI 6022

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

  • Funktion
  • Teknisk data
  • Hurtigvalg
  • Specifikationstekst
  • Ordrekode

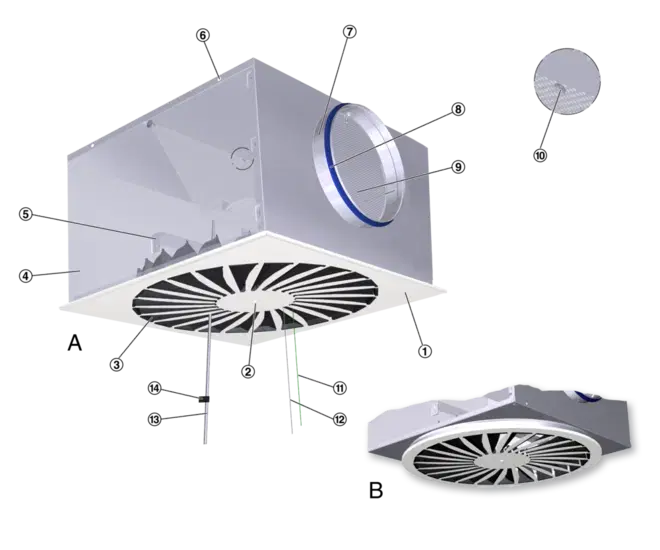

Schematic illustration of the TDV-SA, with plenum box for horizontal duct connection

A TDV-SA-Q
B TDV-SA-R
① Diffuser face
② Central fixing screw
③ Adjustable air control blades
④ Plenum box
⑤ Cross bar
⑥ Suspension hole
⑦ Spigot
Optional
⑧ Lip seal
⑨ Damper blade for volume flow rate balancing
⑩ Pressure tap
⑪ Green cord for closing the damper blade
⑫ White cord for opening the damper blade
⑬ Measuring tube
⑭ Text label indicating plenum box variant

Funktionsbeskrivelse

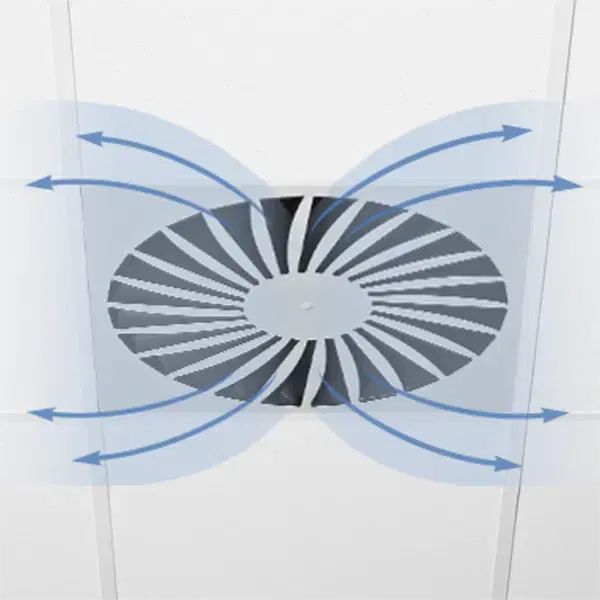

Loftshvirvelarmaturer i ventilationsanlæg skaber en hvirvel i indblæsningsluften til rummene. Den resulterende luftstrøm inducerer høje niveauer af rumluft og reducerer derved hurtigt luftstrømmens hastighed og temperaturforskellen mellem indblæsningsluft og rumluft. Hvirvelarmaturer i loftet giver mulighed for store volumenstrømme. Resultatet er en blandet ventilationsstrøm i komfortzoner med god generel rumventilation, der kun skaber meget lidt turbulens i opholdszonen.

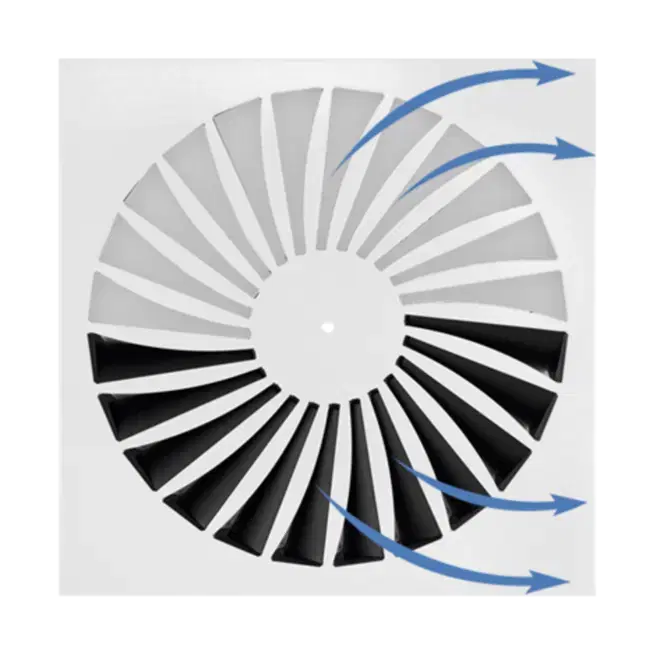

TDV loftshvirvelarmaturer har justerbare luftstyringsblade. Luftmønsteret kan justeres, så det opfylder forskellige lokale krav. Horisontal luftudledning er envejs, tovejs eller retningsuafhængig. Vertikal luftudledning er mulig, men kun til opvarmning. Temperaturforskellen mellem indblæsningsluft og rumluft kan variere fra -12 til +10 K.

Et spjældblad (ekstraudstyr) forenkler afbalancering af volumenstrømmen ved idriftsættelse. Målenippel og snorebetjent spjældblad (ekstraudstyr) gør det muligt at afbalancere volumenstrømmen med armaturet på plads.

For at give rummene et æstetisk, ensartet udseende kan TDV også bruges til udsugning. Luftreguleringslameller er ikke påkrævet til udsugning.

Nominelle størrelser

300, 400, 500, 600, 625 mm

Minimum volumenstrøm, med ΔtZ = -6 K11 - 47 l/s eller 40 - 169 m³/h
Maksimal volumenstrøm, med LWA ≅ 50 dB(A)95 - 315 l/s eller 342 - 1134 m³/h
Temperaturforskel mellem indblæsningsluft og rumluft -12 til +10 K

Hurtigvalgstabeller giver et godt overblik over volumenstrømmene og de tilsvarende lydeffektniveauer og differenstryk.

De minimale volumenstrømme gælder for en temperaturforskel mellem indblæsningsluft og rumluft på -6 K.

De maksimale volumenstrømme gælder for et lydeffektniveau på ca. 50 dB (A) med spjældbladets position 0°.

Præcise værdier for alle parametre kan bestemmes med vores designprogram; Easy Product Finder.

TDV-SA-Q-Z-H (INDBLÆSNINGSLUFT), LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

Nominel størrelse V Spjældbladets position
0° 45° 90°
Nominel størrelse V Δpt LWA Δpt LWA Δpt LWA
l/s m³/h PadB(A)PadB(A)PadB(A)

300

11

40

1

<15

1

<15

2

<15

40

144

11

25

14

27

32

25

300

65

234

28

37

37

37

83

38

95

342

60

50

79

48

179

52

400

20

72

1

<15

1

<15

3

<15

60

216

10

26

12

18

28

27

400

100

360

26

39

35

36

79

39

140

504

52

50

68

49

154

49

500

30

108

1

<15

2

<15

6

<15

80

288

11

22

16

21

46

26

500

135

486

30

38

46

38

130

43

190

684

59

50

91

51

257

55

600, 625

47

169

2

<15

2

<15

6

<15

125

450

12

22

15

22

44

27

600, 625

200

720

30

38

39

37

112

43

275

990

57

50

74

49

212

55


TDV-SA-R-Z-H (INDBLÆSNINGSLUFT), LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

Nominel størrelse
VSpjældbladets position
0° 45° 90°
Nominel størrelse
VΔpt LWA Δpt LWA Δpt LWA
l/sm³/hPadB(A) Pa dB(A) Pa dB(A)

300

11

40

1

<15

1

<15

2

<15

40

144

10

25

14

24

32

23

300

70

252

31

35

43

36

97

38

111

398

78

50

108

50

243

54

400

20

72

1

<15

1

<15

3

<15

65

234

11

25

14

25

34

25

400

115

414

34

39

45

39

105

41

155

558

62

50

82

48

191

51
500

30

108

1

<15

2

<15

6

<15

90

324

13

22

20

23

56

28

500

155

558

39

38

59

40

165

45

215

774

75

50

114

52

318

57

600, 625

47

169

2

<15

2

<15

6

<15

130

468

13

21

19

22

47

30

600, 625

215

774

35

37

51

38

130

45

295

1062

66

50

96

50

244

57


TDV-SA-*-Z-V (INDBLÆSNINGSLUFT), LYDEFFEKTNIVEAU OG SAMLET DIFFERENSTRYK

Nominel størrelse
VSpjældbladets position
0° 45° 90°
Nominel størrelse
VΔpt LWA Δpt LWA Δpt LWA
l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)
300

11

40

1

<15

1

<15

2

<15

30

108

6

17

8

19

17

18

300

65

234

29

37

36

38

82

38

95

342

63

50

77

51

174

52

400

20

72

1

<15

1

<15

3

<15

60

216

9

21

12

23

29

22

400

110

396

31

39

40

39

96

42

150

540

58

50

73

51

179

54

500

30

108

1

<15

2

<15

6

<15

85

306

11

20

18

23

49

29

500

140

504

30

38

49

42

133

46

195

702

59

50

94

56

258

58

600, 625

47

169

2

<15

3

<15

7

<15

120

432

12

23

17

25

42

33

600, 625

190

684

29

38

42

42

106

48

260

936

55

50

79

55

198

60

Hvirvelarmaturer til loft med kvadratisk eller cirkulær front. Indblæsnings- og udsugningsvarianter til komfortzoner. Armaturfront med individuelt manuelt justerbare luftreguleringslameller til horisontal hvirvlende indblæsning, der skaber høje induktionsniveauer. Til installation i alle typer nedhængte lofter.

Installationsklar komponent, som består af armaturfront med individuelt justerbare sorte eller hvide luftreguleringslameller, der er anbragt radialt, og af en plenumboks, udligningselement (kun indblæsningsvarianter), side- eller toptilslutning og ophængningshuller eller ophængningsøjer.

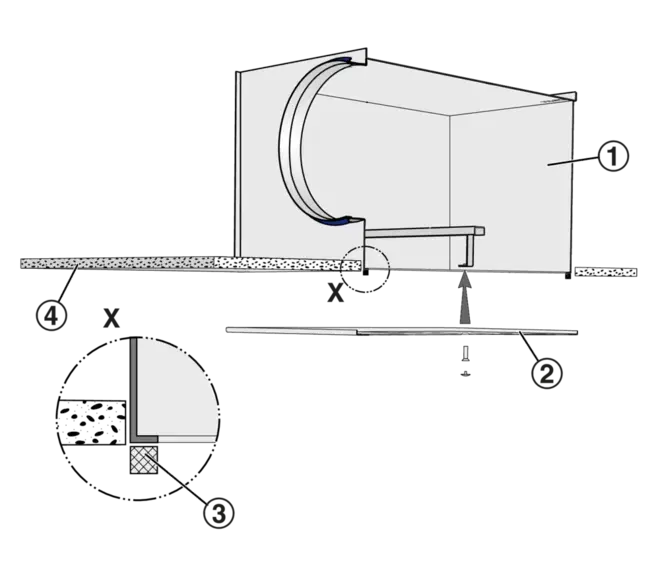

Armaturets front er fastgjort til tværstangen med en central skrue, der er skjult af en dekorativ hætte.

Studs egnet til kanaler i henhold til EN 1506 eller EN 13180.

Lydeffektniveauet for den luftgenererede støj målt i henhold til EN ISO 5135.

Særlige egenskaber

  • Meget lav lydeffekt, ideelt til komfortområder
  • Individuelt manuelt justerbare luftreguleringslameller
  • Til alle slags loftsystemer, og med en forlænget kant er den også egnet til frit hængende installation
  • Sorte eller hvide lameller


Materialer og overflader

  • Armaturfront fremstillet af galvaniseret stål
  • V, H: Plenumboks og tværstang fremstillet af galvaniseret stål
  • X: Plenumboks fremstillet af plast og galvaniseret stål
  • Luftreguleringslameller af plast, UL 94, V-0, flammehæmmende
  • Læbetætning fremstillet af gummi
  • Synlig armaturfront pulverlakeret RAL 9010, ren hvid
  • P1: Pulverlakeret, RAL CLASSIC-farve
  • Luftreguleringslameller til indblæsningsluft svarende til RAL 9005, sort; variant til udsugningsluft uden luftreguleringslameller
  • Q11: Luftreguleringslameller til udsugningsluft svarende til RAL 9005, sort
  • Q21: Luftreguleringslameller til indblæsning og udsugning svarende til RAL 9010, hvid


Teknisk data

  • Nominelle størrelser: 300, 400, 500, 600, 625 mm
  • Minimum volumenstrøm, med ΔtZ = -6 K: 11 - 47 l/s eller 40 - 169 m³/h
  • Maksimal volumenstrøm, med LWA ≅ 50 dB(A): 95 - 315 l/s eller 342 - 1134 m³/h
  • Temperaturforskel mellem indblæsningsluft og rumluft: -12 til +10 K


Dimensioneringsdata

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]


Luftregenereret støj

  • LWA _______________________ [dB(A)]
TDV-SA–Q–Z–H–M–L/500/Q21/P1 - RAL …
|||||||||
123456789
1 Type
TDV-SA: Hvirvelarmatur

2 Konstruktionstype
R: Cirkulær
Q: Kvadratisk

3 System
Z: Indblæsning
A: Udsugning

4 Connection
H: Horisontal
V: Vertikal

5 Spjældblad til balancering af volumenstrøm
Ingen angivelse: Uden spjældenhed
M: Med spjældenhed
MN: Med snore og målenippel (kun til tilslutning H)

6 Tilbehør
Ingen angivelse: Uden tilbehør
L: Med læbetætning

7 Nominel størrelse [mm]
300, 400, 500, 600, 625

8 Farver på luftreguleringslameller
Ingen angivelse: Indblæsning – sorte luftreguleringslameller, udsugning – ingen luftreguleringslameller
Q11: Udsugningsluft – sorte luftreguleringslameller
Q21: Indblæsningsluft – hvide luftreguleringslameller. Udsugningsluft – hvide luftreguleringslameller

9 Synlig overflade
Ingen angivelse: Pulverlakeret RAL 9010, ren hvid
P1: Pulverlakeret, angiv RAL CLASSIC-farve

Glans
RAL 9010: 50%
RAL 9006: 30%
Alle andre RAL-farver: 70%


ORDREEKSEMPEL: TDV-SA - Q - Z - H - MN - L / 600 / P1-RAL 9016

TypeTDV-SA: Hvirvelarmatur
KonstruktionstypeKvadratisk
SystemIndblæsning
ConnectionHorisontal
Spjældblad til balancering af volumenstrøm Med snore og målenippel (kun til tilslutning H)
TilbehørMed læbetætning
Nominel størrelse [mm]600
Farver på luftreguleringslameller
Indblæsning – sorte luftreguleringslameller
Synlig overfladeRAL 9016, trafik hvid, glans 70%

Varianter, Dimensioner og vægt, Produktdetaljer

  • VARIANTER
  • DIMENSIONER OG VÆGT
  • PRODUKTDETALJER
TDV-SA-Q-Z/600

TDV-SA-Q-*-H

Designet til høj komfort

Sammen med anerkendte designere og arkitekter har vi udviklet lofts-, væg-, trappe- og gulvarmaturer og gitre, der ikke kun er æstetiske designelementer, men også opfylder krævende ventilations- og akustikkrav.

Variant

  • Hvirvelarmatur til loft med kvadratisk armaturfront
  • Med plenumboks til horisontal kanaltilslutning


Nominelle størrelser

  • 300, 400, 500, 600, 625


Bygningsdele og egenskaber

  • Kvadratisk armaturfront
  • Plenumboks til horisontal kanaltilslutning
  • Kvadratisk udskæring til placering af armaturet
  • Udligningselement, der sikrer en ensartet luftstrøm gennem armaturet (indblæsningsvariant)
  • Enkel installation af armaturet takket være central fastgørelsesskrue med dekorativ hætte
  • Spjældblad til balancering af volumenstrøm (ekstraudstyr)
  • Målenippel og snorebetjent spjældblad til balancering af volumenstrøm (ekstraudstyr)
  • Læbetætning (ekstraudstyr)


Konstruktionsegenskaber

  • Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
  • Studs med rille til læbetætning (hvis der er bestilt læbetætning som tilbehør)


TDV-SA-Q-*-V

Designet til høj komfort

Sammen med anerkendte designere og arkitekter har vi udviklet lofts-, væg-, trappe- og gulvarmaturer og gitre, der ikke kun er æstetiske designelementer, men også opfylder krævende ventilations- og akustikkrav.

Variant

  • Hvirvelarmatur til loft med kvadratisk armaturfront
  • Med plenumboks til vertikal kanaltilslutning


Nominelle størrelser

  • 300, 400, 500, 600, 625


Bygningsdele og egenskaber

  • Kvadratisk armaturfront
  • Plenumboks til vertikal kanaltilslutning
  • Cirkulær udskæring til placering af armaturet
  • Udligningselement, der sikrer en ensartet luftstrøm gennem armaturet (indblæsningsvariant)
  • Enkel installation af armaturet takket være central fastgørelsesskrue med dekorativ hætte
  • Spjældblad til balancering af volumenstrøm (ekstraudstyr)
  • Læbetætning (ekstraudstyr)


Konstruktionsegenskaber

  • Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
  • Studs med rille til læbetætning (hvis der er bestilt læbetætning som tilbehør)


TDV-SA-R-*-H

Designet til høj komfort

Sammen med anerkendte designere og arkitekter har vi udviklet lofts-, væg-, trappe- og gulvarmaturer og gitre, der ikke kun er æstetiske designelementer, men også opfylder krævende ventilations- og akustikkrav.

Variant

  • Hvirvelarmatur til loft med cirkulær armaturfront
  • Med plenumboks til horisontal kanaltilslutning


Nominelle størrelser

  • 300, 400, 500, 600, 625


Bygningsdele og egenskaber

  • Cirkulær armaturfront
  • Plenumboks til horisontal kanaltilslutning
  • Cirkulær udskæring til placering af armaturet
  • Udligningselement, der sikrer en ensartet luftstrøm gennem armaturet (indblæsningsvariant)
  • Enkel installation af armaturet takket være central fastgørelsesskrue med dekorativ hætte
  • Spjældblad til balancering af volumenstrøm (ekstraudstyr)
  • Målenippel og snorebetjent spjældblad til balancering af volumenstrøm (ekstraudstyr)
  • Læbetætning (ekstraudstyr)


Konstruktionsegenskaber

  • Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
  • Studs med rille til læbetætning (hvis der er bestilt læbetætning som tilbehør)


TDV-SA-R-*-V

Designet til høj komfort

Sammen med anerkendte designere og arkitekter har vi udviklet lofts-, væg-, trappe- og gulvarmaturer og gitre, der ikke kun er æstetiske designelementer, men også opfylder krævende ventilations- og akustikkrav.

Variant

  • Hvirvelarmatur til loft med cirkulær armaturfront
  • Med plenumboks til vertikal kanaltilslutning


Nominelle størrelser

  • 300, 400, 500, 600, 625


Bygningsdele og egenskaber

  • Cirkulær armaturfront
  • Plenumboks til vertikal kanaltilslutning
  • Cirkulær udskæring til placering af armaturet
  • Udligningselement, der sikrer en ensartet luftstrøm gennem armaturet (indblæsningsvariant)
  • Enkel installation af armaturet takket være central fastgørelsesskrue med dekorativ hætte
  • Spjældblad til balancering af volumenstrøm (ekstraudstyr)
  • Læbetætning (ekstraudstyr)


Konstruktionsegenskaber

  • Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
  • Studs med rille til læbetætning (hvis der er bestilt læbetætning som tilbehør)

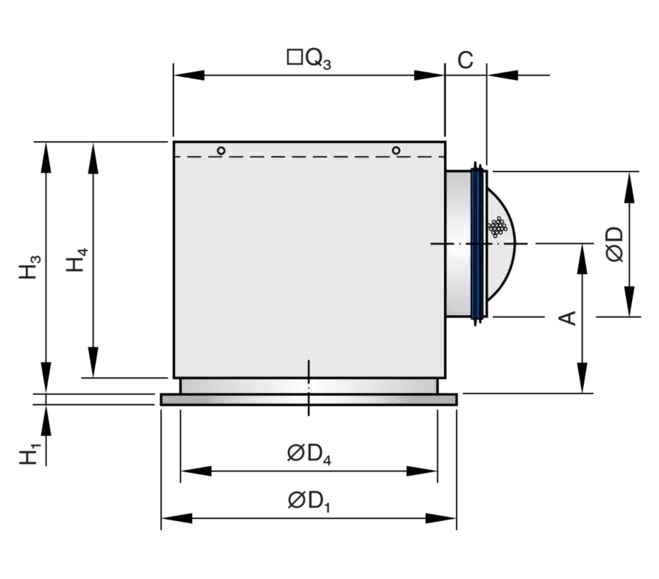

Square diffuser face with plenum box for horizontal duct connection

TDV-SA-Q-*-H

Nominel størrelse □Q1 mmH1 mm□Q3 mmH3 mmØD mmA mmC mmPlenum boxm kg
300 298 8 290 250 158 139 50 AK-Uni-001 3,7
400 398 8 372 295 198 164 50 AK-Uni-002 5,7
500 498 8 476 295 198 164 50 AK-Uni-003 7,8
600 598 8 567 345 248 199 48 AK-Uni-004 10,9
625 623 8 567 345 248 199 48 AK-Uni-004 11,5

Vægtene gælder for indblæsningsvarianten


TDV-SA-Q-*-V

Nominel størrelse
□Q1 mmH1 mmØD3 mmH3 mmØD mmC mmm kg
300 2988 275 200 158 50 2,7
400 398 8 364 200 198 50 4,2
500 498 8 462 200 198 50 6,0
600 598 8 559 200 248 48 8,2
625 623 8 559 200 248 48 8,4

Vægtene gælder for indblæsningsvarianten


TDV-SA-R-*-H

Nominel størrelse
ØD1

mm

H1

mm

□Q3 mmH3

mm

ØD4 mmH4

mm

ØD mmA

mm

C mmPlenum boxm kg
300 300 8 290 285 278 250 158 174 50 AK-Uni-013 4,0
400 4008 372 330 362 295 198 199 50 AK-Uni-014 6,1
500 500 8 476 330 460 295 198 199 50AK-Uni-015 8,3
600 600 8 567 380 557345 248 234 48 AK-Uni-016 11,2
625 625 8 567 380 557 345 248 234 48 AK-Uni-016 11,8

Vægtene gælder for indblæsningsvarianten


TDV-SA-R-*-V

Nominel størrelse
ØD1 mmH1 mmØD3 mmH3 mmØD mmC

mm

m kg
300 300 8 275 200 158 50 2,6
400 400 8 364 200 198 50 4,0
500 500 8 462 200 198 50 5,7
600 600 8 559 200 248 48 7,4
625 625 8 559 200 248 48 7,6

Vægtene gælder for indblæsningsvarianten

Diffuser face TDV-SA-Q

TDV-Q

Nominel størrelse
□Q1 mmØD2 mmAeff m²
300 298 254 0,0120
400 398 336 0,0210
500 498 440 0,0310
600 598 530 0,0440
625 623 530 0,0440


TDV-R

Nominel størrelse
ØD1 mmØD2 mmAeff m²
300 300 254 0,0120
400 400 336 0,0210
500 500 440 0,0310
600 600 530 0,0440
625 625 530 0,0440

Installationseksempel, Installationsdetaljer, Idriftsættelse, Grundlæggende oplysninger og nomenklatur

  • INSTALLATIONS-EKSEMPEL
  • INSTALLATIONS-DETALJER
  • IDRIFTSÆTTELSE
  • GRUNDLÆGGENDE OPLYSNINGER OG NOMENKLATUR
Installation in T-bar ceilings
Flush ceiling installation with square plenum box

① Duct
② Suspension hole
③ Diffuser face

  • Horizontal duct connection
  • Four suspension holes
  • Suspension with cords, wires or hangers, to be provided by others

Installation og idriftsættelse

  • Anbefales til rum med en fri højde på op til 4,0 m
  • Installation i forsænket loft
  • Frithængende installation kun med en forlænget kant (indblæsningsvariant)
  • Horisontal eller vertikal kanaltilslutning
  • Udfør om nødvendigt en volumenstrømsafbalancering med spjældbladet


Dette er kun skematiske diagrammer til illustration af installationsdetaljer.

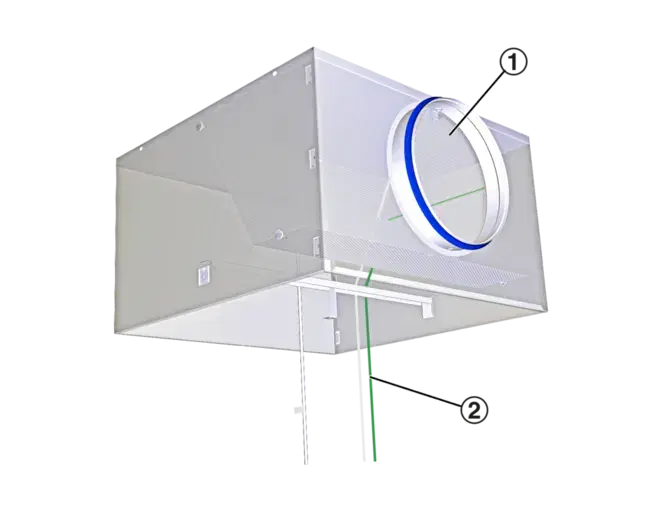

AK-Uni-...-MN Volume flow rate balancing
① Damper blade
② White cord for opening the damper blade

Open, 0°

Balancering af volumenstrøm

Når flere armaturer er forbundet til én volumenstrømsregulator, kan det være nødvendigt at balancere volumenstrømmene.

  • Loftarmaturer med universaltilslutningsboks og spjældblad (variant -M): Armaturets front kan fjernes for at få adgang til spjældbladet; spjældbladet kan derefter indstilles til enhver position mellem 0 og 90°
  • Loftarmaturer med universaltilslutningskasse, spjældblad og målenippel (variant -MN): Det er ikke nødvendigt at fjerne armaturet, da spjældbladet kan indstilles med to snore (hvid og grøn).


Måling af volumenstrøm

Loftarmaturer med universaltilslutningskasse, spjældblad og målenippel (variant -MN) gør det muligt at afbalancere volumenstrømmen, selv når armaturet er på plads.

  • Tilslut måleslangen til det digitale manometer
  • Aflæs det effektive tryk
  • Aflæs volumenstrømmen på karakteristikken eller beregn den
  • Juster om nødvendigt spjældbladets position med snorene


Der følger en karakteristik med hver AK-Uni tilslutningsboks.

Grundlæggende dimensioner

ØD [mm]

Studsens udvendige diameter

ØD₁ [mm]

Udvendig diameter på et cirkulært armatur

ØD₂ [mm]

Diameter på en cirkulær armaturfront

ØD₃ [mm]

Diameter på en cirkulær tilslutningsboks

□Q₁ [mm]

Udvendig diameter på et kvadratisk armatur

□Q₂ [mm]

Dimensioner på et kvadratisk armatur

□Q₃ [mm]

Dimensioner på en kvadratisk tilslutningsboks

H₁ [mm]

Afstand (højde) fra underkanten af det nedhængte loft til underkanten af armaturet

H₂ [mm]

Højde på et loftarmatur, fra underkanten af det nedhængte loft til overkanten af studsen

H₃ [mm]

Højde på et loftarmatur med tilslutningsboks, fra underkanten af det nedhængte loft til overkanten af tilslutningsboksen eller studsen

A [mm]

Studsens position, defineret af afstanden fra studsens midterlinje til underkanten af det nedhængte loft

C [mm]

Studsens længde

m [kg]

Vægt

Nomenklatur

LWA [dB(A)]

A-vægtet lydeffektniveau for luftregenereret støj

V [m³/h] and [l/s]

Volumenstrømningshastighed

Δtz [K]

Temperaturforskel mellem indblæsningsluft og rumluft, dvs. indblæsningstemperatur minus rumtemperatur

Δpt [Pa]

Samlet differenstryk

Aeff [m²]

Effektivt luftudledningsområde


Alle lydeffektniveauer er baseret på 1 pW.

Downloads

Produktoplysninger

  • Product data sheet Type TDV-Silentair

    Product data sheet 3,8 MB pdf

Certifikater

  • Declaration of hygiene conformity Type TDV-SilentAir

    TDV-SilentAir_HC_2024_05_DE_en Hygiene certificate  1,8 MB pdf

Brugsanvisninger

  • Installation manual Ceiling diffusers

    A00000054447 Installation manual 520 KB pdf

  • Installation manual Air terminal devices

    IM_2018_06_A00000054447 Installation manual 1,2 MB pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

TROX Logo
By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.
Cookie-indstillinger
