PEGASUS

INDBLÆSNINGSENHED MED VAV-FUNKTION

  • Unik spjældfunktion
  • Bredt arbejdsområde
  • Belimo MP-Bus
  • MOD-Bus
  • BACnet
  • Belimo KNX

Anvendelser

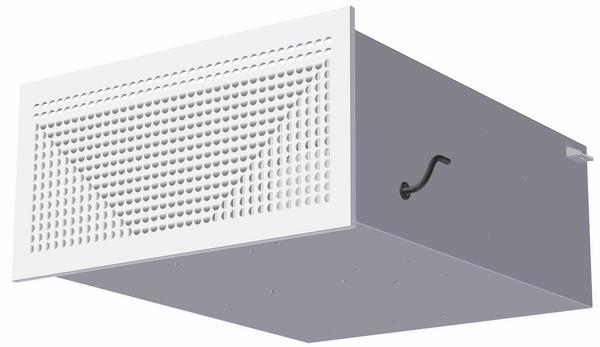

Pegasus er en indblæsningsenhed med VAV-funktion. Den bruges som volumenregulator og indblæsningsenhed i behovsstyrede ventilationssystemer. Pegasus har meget god induktion, hvilket gør den velegnet til variable luftmængder.


Udførelse

Pegasus er designet som en komplet måle- og reguleringsenhed til behovsstyring af luftmængder i ventilationssystemet. Målestationen måler differenstryk via målestænger, der er integreret i enheden. Enheden er udstyret med LHV-D3 VAV-regulatoren fra Belimo. Specifikationerne for regulatoren kan ses i tabellen nedenfor. Komplet teknisk dokumentation kan downloades fra www.belimo.eu.

Pegasus har en aftagelig frontplade med et valg mellem LØV- eller Opus-design. LØV har 2 forskellige mønstre; lang (L) eller kort (K) kastelængde. Hvis man vælger Opus-mønsteret med drejelige plastdyser, står betegnelsen (V) for variabel kastelængde

Beskrivelse

Materiale og overfladebehandling

Pegasus er produceret i galvaniseret stål. Målekrydset er i aluminium og slanger samt nipler er i plast. Spjældet er monteret med polyesterstof. Tilslutningen har en EPDM-gummipakning.

Montering

Pegasus monteres som et bagkantarmatur med ophængsbeslag bag på enheden med gevindstang eller rem, se figur 8 og 9 i databladet. Kammeret monteres i fordybningen og skrues fast på rammen. Den justerbare monteringsramme skubbes derefter ind og skrues fast i kammeret. Til slut trykkes fronten på plads.

Tekniske informationer

  • ORDREKODE
  • HURTIGVALG
  • FUNKTION

Pegasus har en indbygget VAV-regulator til behovsstyring af luftstrømmen. Spjældløsningen kan regulere høje tryk ved høje luftmængder og opretholde lave lydniveauer, og den kan reducere behovet for spjæld og lyddæmpere i områder tæt på armaturets placering i et kanalsystem. Pegasus leveres med Belimo MP-Bus, MOD/BACnet eller Belimo KNX til direkte buskommunikation med SD-systemer.

Downloads

Produktoplysninger

  • Pegasus

    Datablad 2,5 MB pdf

Certifikater

  • Byggvaredeklarasjon Pegasus

    Sertifikat 120 KB pdf

  • Declaration of conformity acc. to EU Machinery Directive 2006/42/EF and Low Voltage Directive 2014/35/EU

    Samsvarserklæring 850 KB pdf
