VD

Anvendelse

• Loftdiffusorer i serien VD som indblæsningsdiffusor til industri- og komfortområder med store rumhøjder
• Til industri-og sportshaller, teatre, mødelokaler og store indendørs områder i lufthavne, banegårde og indkøbscentre
• Til opblandingsventilation med forskellige strømretninger til varme- og køledrift
• Hvirvelformet horisontal indblæsning i køledrift
• Effektiv hvirvel med høj induktion bevirker hurtig nedbrydning af temperaturdifferencen og lufthastigheden
• Skrå til vertikale indblæsninger i varmedrift
• Til konstante og variable luftstrømme
• Til indblæsningstemperaturdifferencer fra –12 til +15 K
• Til rum med mere end ca. 3,8 m højde
• Kantudvidelse til støtte af den horisontale luftfordeling i køledrift ved frithængende indbygning

Særlige egenskaber

• Med justerbare lameller til høje rumhøjder
• Strømningsretningen kan justeres manuelt og motoriseret
• Horisontal og vertikal tilslutningsstuds

Varianter

• Kun frontdiffusor

Tilslutning

• H: horisontal tilslutningsstuds
• V: vertikal tilslutningsstuds

Komponenter og egenskaber

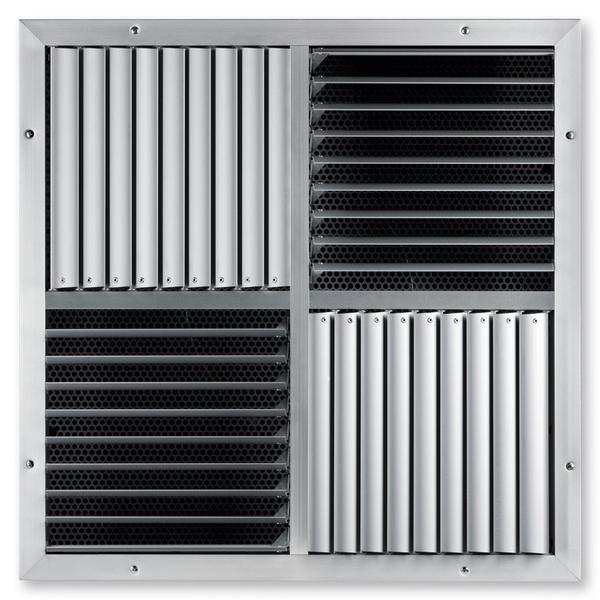

• Kvadratisk frontdiffusor med fire lamelfelter
• Frontdiffusor med fælles justerbare lameller til horisontal eller vertikal luftfordeling
• Tilslutningsboks med horisontal eller vertikal tilslutningsstuds

Tilbehør

• Elektrisk spjældmotor til justering af lameller
• Kantudvidelse og beskyttelsesnet

Supplerende produkter

• TDC til styring af temperaturdifferens

Konstruktionsegenskaber

• Tilslutningsstuds passende til runde kanaler iht. EN 1506 eller EN 13180

Materialer og overflader

• Q: frontdiffusor i aluminium-ekstruderingsprofil
• Frontplade, travers og kantudvidelse af galvaniseret stål
• Beskyttelsesnet af stålprofil
• Front eloxeret, E6-C-0, naturfarvet
• Beskyttelsesnet pulverlakeret, RAL 9010, ren-hvid
• Kantudvidelse pulverlakeret, RAL 9006, aluminiumhvid
• P1: pulverlakeret, farve iht. RAL Classic
