ORION-OPUS MED SIRIUS COMFORT

INDBLÆSNINGSARMATUR MED VAV-FUNKTION OG VARMEFUNKTION

  • Med varmebatteri til vandbåren opvarmning af indblæsningsluften
  • Unik spjældfunktion
  • Bredt arbejdsområde
  • Belimo MP-Bus
  • MOD-Bus
  • BACnet
  • Belimo KNX

Anvendelse

Orion-Opus med Sirius Comfort er er indblæsningsarmatur med VAV-funktion og varmefunktion. Den anvendes som volumenregulator og indblæsningsarmatur i behovsstyrede ventilationssystemer. Sirius Comfort har unikke egenskaber, og Orion-Opus har høj kapacitet, god induktion og er velegnet til store luftmængder.

Udførelse

Sirius Comfort er udført som en komplet måle- og reguleringsenhed til behovsstyring af luftmængder i ventilationssystemet. Målestationen måler differenstryk via målestænger, der er integreret i enheden. Sirius er udstyret med VAV-regulatorer fra Belimo eller Siemens. Sirius MI (indvendig motor) er forsynet med en lineær regulator fra Belimo. Adgang til motoren sker via armaturfronten. Sirius MU ( udvendig motor) er forsynet med en rotationsmotor fra Belimo eller Siemens. Adgang til motoren sker via loftpladen ved siden af armaturet. Hvis der er fast loft, skal der laves en inspektionsluge. Hvis Sirius MU er valgt, kan andre motorvarianter leveres på forespørgsel.

Orion-Opus har en aftagelig frontplade med dyser i ABS-plast og kan leveres, så den passer til forskellige typer loftsystemer. Rørtilslutningen på vandsiden leveres som standard med 1/2" indvendigt gevind

Beskrivelse

Materiale og overfladebehandling

Sirius Comfort er fremstillet af galvaniseret stål. Målekrydset er i aluminium. Slanger og nipler er i plast. Spjældet er monteret med en polyesterdug, og tilslutningen har en EPDM-gummipakning. Varmespiral er i kobber og aluminium.

Montering

Orion-Opus kan monteres i forskellige typer systemlofter eller i faste lofter. På Sirius Comfort anvendes et ophængsbeslag bagpå med en gevindstang eller rem, se figur 4 i databladet. For at forbinde de to komponenter bruges et ophængsbeslag, som vist i figur 7 i databladet. Ophængsbeslaget placeres mod kammerets side og fastsættes med en monteringsskrue.

Tekniske informationer

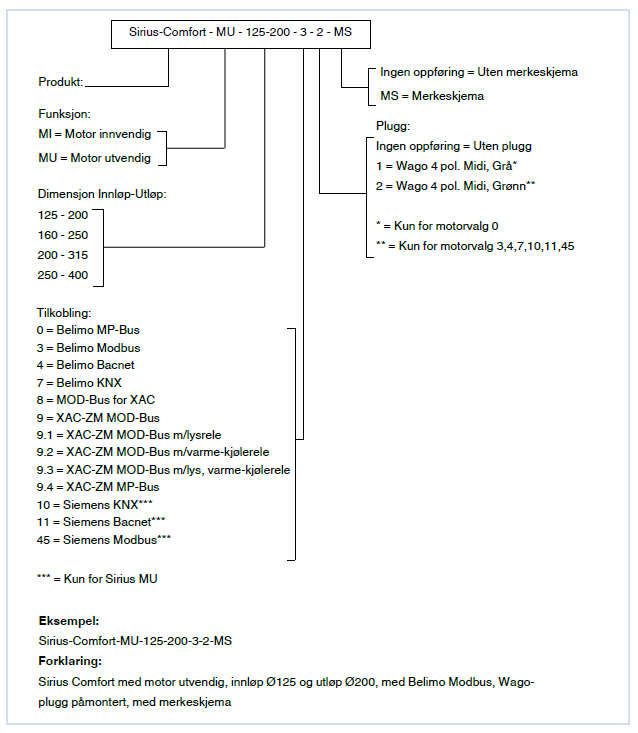

  • ORDREKODE
  • HURTIGVALG
  • FUNKTION
Sirius Comfort har en indbygget VAV-regulator til behovsstyring af luftmængde. Spjældløsningen kan håndtere høje tryk ved store luftmængder, opretholde lavt lydniveau og kan reducere behovet for spjæld og lyddæmpere i områder tæt på armaturets placering i et kanalsystem. Enheden er udstyret med en varmebatteri til vandbåren opvarmning af indblæsningsluften. Sirius Comfort leveres med Belimo MP-Bus, LON eller Modbus til direkte buskommunikation med SD-systemer.


Måleafvigelse for området

  • 10 - 20% af nominel: ±25%
  • 20 - 40% af nominel: <±10%
  • 40 - 100% af nominel: <±4%

I en T-rørssituation anbefales en afstand på mindst 5 x ØD for at opretholde den samme målenøjagtighed.

Downloads

Produktoplysninger

  • Datablad Orion-Opus med Sirius comfort

    Datablad 2,1 MB pdf

  • Merkeskjema Orion Opus med Sirius Comfort

    100 KB xlsx

  • Orion - Målsatt lofttilpasning

    Skisse 62 KB pdf

  • PD9-1C-12-48V

    Technical leaflet 230 KB pdf

Certifikater

  • Byggvaredeklarasjon - Orion-Opus med Sirius Comfort

    Sertifikat 120 KB pdf

  • EPD-Orion-Opus

    Declaration 2,1 MB pdf

  • Samsvarserklæring

    Samsvarserklæring 250 KB pdf

Brugsanvisninger

  • Winsta kablingssystem for VAV Belimo KNX

    1,1 MB pdf

  • Winsta kablingssystem for VAV Belimo MP-bus

    2,5 MB pdf

  • Winsta kablingssystem for VAV Belimo Modbus-BACnet

    1,2 MB pdf
