ORION-OPUS

  • Demonterbar frontplade
  • Plan montage
  • Tilpasset forskellige loftssystemer
  • Dokumenteret med Luna plenumboks
  • Lydabsorberende polyester i kammer


Anvendelse

Orion-Opus

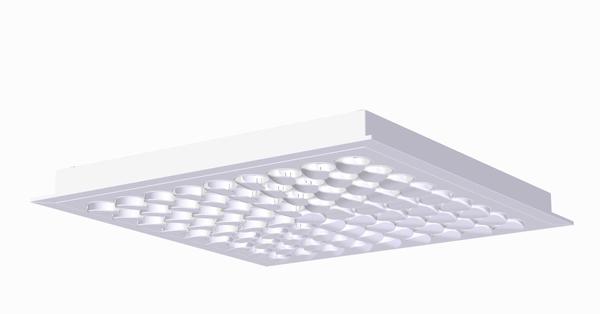

Orion-Opus er et kvadratisk indblæsningsarmatur til montering i loftssystemer. Orion-Opus har meget god induktion og er velegnet til både konstant og variabel luftmængde.

Udførelse

Orion-Opus har en demonterbar frontplade med Opus dyser og leveres med 4 forskellige dyseindstillinger: rotation: 1-vejs, 2-vejs 180º eller 2-vejs 90º. Se ordrekoden og figur 3 i databladet for mere information. Standard loftsvariant type TA som er tilpasset T-profilloft, men kan også i leveres alternative loftsvarianter: DC, DG, DS og EK, se figur 2 i databladet og ordrekoden.

Orion-Opus med Luna Plenumboks

Luna plenumboks anbefales for at give bedre lyddæmpning, samt regulerings- og målemuligheder. Luna er et rektangulært kammer med demonterbart spjæld, som giver adgang til tilslutningskanalen. Spjældet kan låses i den ønskede position.

Udførelse

Luna plenumboks har spjæld og måleudtag til indregulering. Kammeret er isoleret med lydabsorberende polyester og kan leveres med én eller to dimensionsændringer mellem indblæsning og udsugning. Kammeret kan også leveres med udvendig kondensisolering. Der er mulighed for lav konstruktion (UI), og denne udførelse giver en kapacitetsreduktion på ca. 20%. Afstanden mellem armatur og kammer kan øges med op til 35 cm uden at ledning og måleslange skal forlænges.

Beskrivelse

Orion-Opus

Materiale og overfladebehandling

Fronten, loftsplade og armaturkabinet er produceret i stål. Tilslutningen på armaturkabinet er i EPDM gummipakning. Opus dyserne, som sidder foran, og fastgørelsespunkterne i armaturkabinets hjørner, er produceret i plast. Fastgørelsespunkterne har indbyggede magneter. Hele armaturet er indvendig og udvendig lakeret i RAL 9003 – glans 30. Kan leveres i andre farver på forespørgsel.

Orion-Opus med Luna Plenumskammer

Materiale og overfladebehandling

Luna plenumboks produceres i galvaniseret udførelse. Indvendigt lydisoleret i polyester på 4 sider. Tilslutningen har EPDM gummipakning.

Montering

Orion-Opus kan monteres i forskellige typer loftssystemer eller fast loft, se figur 7 i databladet. Hvis der benyttes Luna plenumboks, kan denne hænges op i ophængsbeslaget bagpå, eller med en gevindstang eller rem, se figur 8 i databladet.

Tekniske informationer

  • ORDREKODE
  • HURTIGVALG

Downloads

Produktoplysninger

  • Datablad Orion Opus

    Datablad 2,4 MB pdf

  • Orion - Målrettet tilpasning af lofter

    Tegning 62 KB pdf

  • Orion-Opus - K-faktortabel

    340 KB pdf

Certifikater

  • Byggvaredeklarasjon Orion-Opus

    Sertifikat 130 KB pdf

  • Luna - EPD

    2,1 MB pdf

  • Statement

    Statement 700 KB pdf

  • Statement / Egenerklæring

    740 KB pdf
